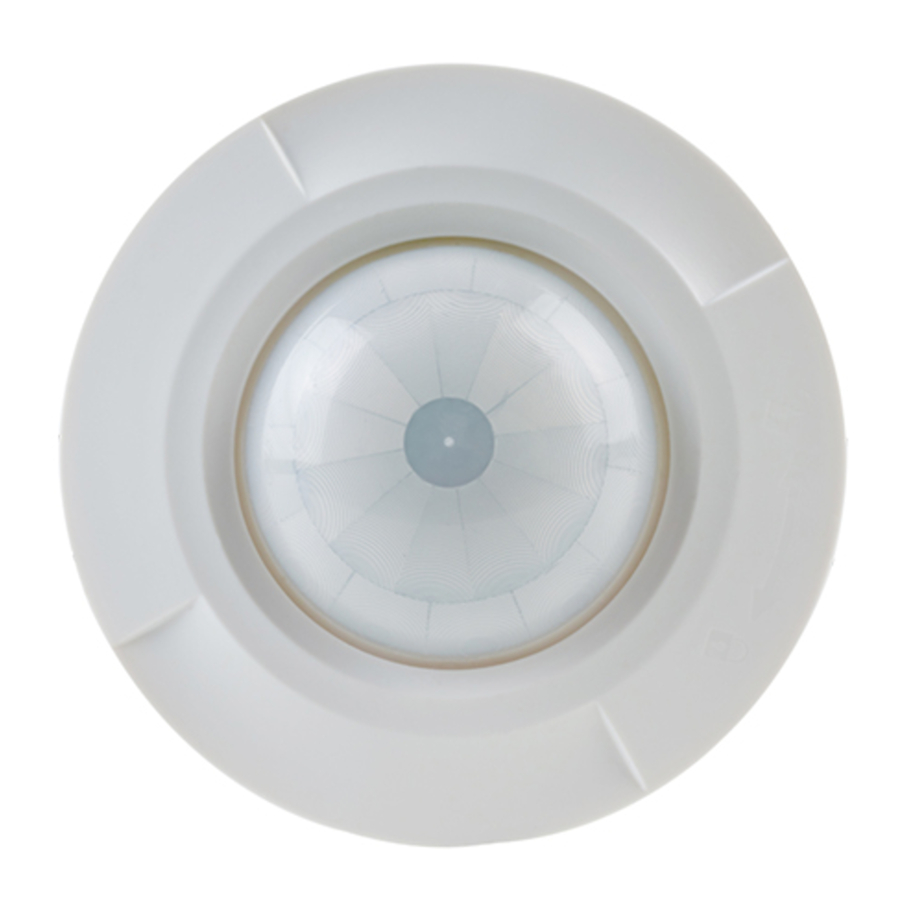

Eelectron PD02X02CON - Mavjudlik sensori qo'llanmasi

Mahsulot va dastur tavsifi

PD02X02CON - bu 2 kanalli mavjudlik va yorug'lik sensori: 1-kanal (LOAD) 230V lampalar uchun; 2-kanal (LOAD II) uy va avtomatlashtirish shina tizimlariga (KNX) ulanish uchun foydali bo'lgan quruq kontakt; 2-kanal uchun LUX yaroqsiz, ulanish terminallari C1-C2.

Texnik ma'lumotlar

Elektr ta'minoti:
Nominal kuchlanish: 220V-240V ±10% 50/60Hz
Yuklama
1-yuklama (LS) yoritish uchun
Cho'g'lanma: 2000W
Yuqori kuchlanishli Halogen: 1000W
Past kuchlanishli Halogen: 1000VA
Fluorescent: 750VA
Energiyani tejovchi yoki LED lampa: 600VA
2-yuklama (C1, C2) HVAC uchun (Quruq kontakt)
Maks. 5A 12-250VAC uchun (cosФ=1) yoki Maks. 5a 5-30VDC uchun
Atrof-muhit muhofazasi: IP20
Ishlash harorati: -20°C ~ 45°C

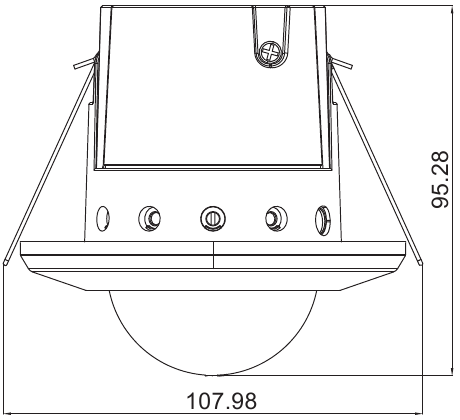

O'lcham

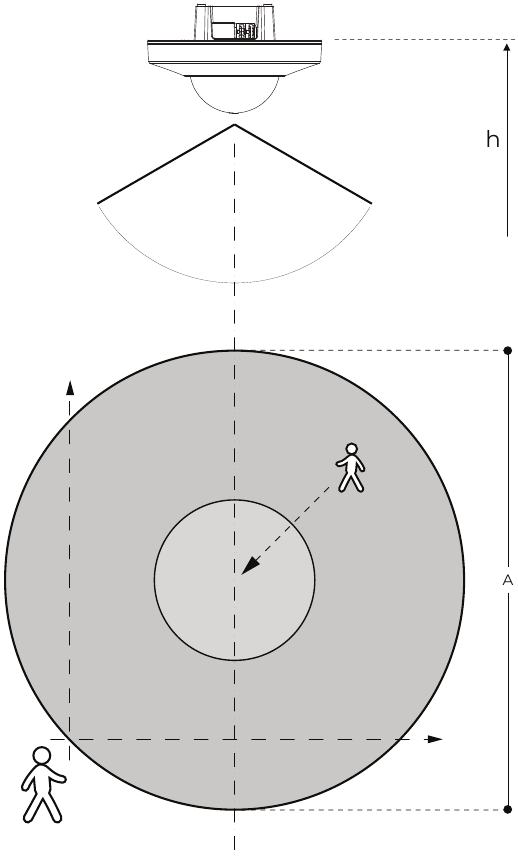

Aniqlash diapazoni: taxminan Ф24m/360° 2,5 m balandlikda

Ishlash va funksiya

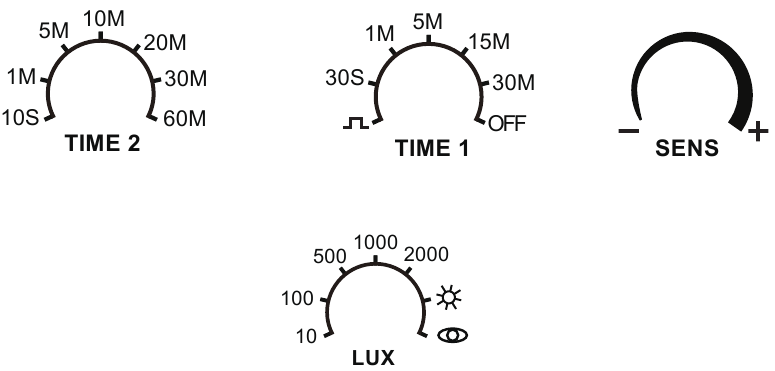

Vaqtni sozlash
1-vaqt (LS uchun) 7 qadam bilan sozlanishi mumkin: Qisqa impuls-30S-1M-5M-15M-30M-OFF 2-vaqt (C1, C2 uchun) 7 qadam bilan sozlanishi mumkin: 10S-1M-5M-10M-20M-30M-60M

Sensni sozlash
sens 11 qadam bilan sozlanishi mumkin: - sens ~ + sens
Sensor LED indikatori VR tugmasi sozlanganda va kerakli qadam muvaffaqiyatli tanlanganda har safar 3 marta yonadi

Luxni sozlash
7 qadam bilan sozlanishi mumkin (faqat 1-yuklama uchun): 10 - 100 - 500 - 1000 - 2000 lux-Kunduzgi yorug'lik () -O'rgatish()
2-yuklama mustaqil va Lux sozlamasi bilan boshqarilmaydi.
Sensor LED indikatori VR tugmasi sozlanganda va kerakli qadam muvaffaqiyatli tanlanganda har safar 3 marta yonadi.

Qisqa impuls funksiyasi
Zinapoya taymer kaliti ishlashi uchun: har bir aniqlash uchun yuk 1 soniya davomida yoqiladi va keyingi aniqlashdan oldin 9 soniya davomida o'chadi.

Mavjudlik funksiyasi
Sensor ishga tushirilgandan keyin kechikish vaqti davomida, mavjudlik funksiyasi atrof-muhit yorqinligi lux sozlash qiymatidan 5 daqiqa davomida yuqori bo'lganda, har qanday harakat aniqlanganidan qat'i nazar, yukni o'chirishga majbur qiladi.

O'rgatish funksiyasi
Lux sozlamasini kerakli atrof-muhit yorqinligi darajasida O'rgatish rejimiga o'tkazing. Yuk o'chadi. Sensor LED indikatori sensor atrof-muhit yorqinligini o'rganayotganda 20 soniya davomida yonadi. Sensor LED indikatori va yuk 3 soniya davomida yonib turadi va keyin o'chadi, keyin o'rganish jarayoni tugaydi. O'rganilgan yorqinlik qiymati yangi yorqinlikni almashtirish qiymati sifatida qabul qilinadi.

Muammolarni bartaraf etish

1. Blok umuman ishlamaydi / Chiroqlar yonmaydi
   • Blokka to'g'ri AC quvvati kelayotganiga ishonch hosil qilish uchun simlarni tekshiring.
   • Blokdan quvvat manbaiga o'tadigan simlarni tekshirib, blokni to'g'ri ulaganingizga ishonch hosil qiling.
   • Atrof-muhit yorug'ligini boshqarishni tekshirib ko'ring, agar u sizning xohlagan darajangizga o'rnatilgan bo'lsa.
   • TIME 1 tugmasi OFF holatida ekanligini tekshiring.

2. Detektor chertadi, lekin ishlamaydi

   • Chiroqlar singanligini tekshiring.
   • Chiroqlar lampalarda mahkam o'rnatilganligini tekshiring.

3. Chiroqlar tez yonib o'chadi

   • Yorug'lik va issiqlik detektorga aks etmasligiga ishonch hosil qiling. Muammoga sabab bo'lishi mumkin bo'lgan oq yoki aks ettiruvchi yuzalarni tekshiring.
   • Detektor sovuq havoda sezgirroq ekanligini unutmang.
   • Sensor konditsionerga yaqin o'rnatilmaganligiga ishonch hosil qiling.
   • Vaqt sozlamasi impuls rejimida emasligiga ishonch hosil qiling.
   • Lux sozlamasi sinov rejimida emasligiga ishonch hosil qiling.

4. Chiroqlar yonib turadi

   • Chiroq lampalari to'g'ridan-to'g'ri quvvat manbaiga ulangan bo'lishi mumkin - Simlarni ulash diagrammasini qayta tekshiring.
   • Vaqtni minimal darajaga sozlang va blok hech qanday harakatlanuvchi shoxlar va hokazolarsiz qattiq ob'ektga mahkam o'rnatilganligiga ishonch hosil qiling.
   • Detektor isitish rozetkalari kabi issiqlik manbalarini harakatga keltirmayotganiga ishonch hosil qiling.

5. Detektor shamolli va yomg'irli ob-havo sharoitida yonadi

   • Noqulay ob-havo sharoitlari va haroratning o'zgarishi istalmagan faollashuvga olib kelishi mumkin.
   • Buni himoyalangan joyga o'rnatish orqali kamaytirish mumkin.

6. Xizmat ko'rsatish va ta'mirlash

   • Ta'mirlashga urinmang, chunki bu kafolatni bekor qilishi yoki shaxsiy jarohatga olib kelishi mumkin.
   • Detektor linzalari va tashqi korpusini nam mato bilan tozalang.

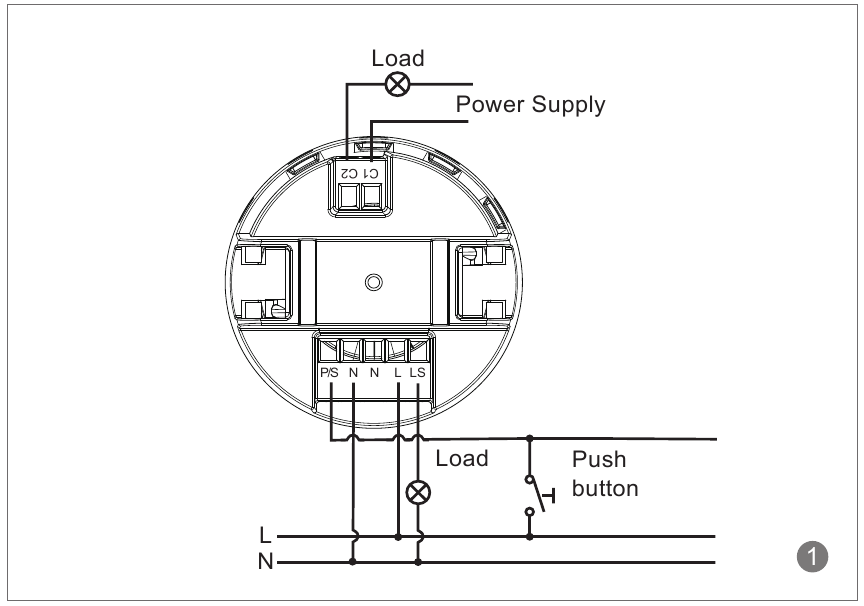

Oddiy simlarni ulash

Ishlash va funksiya

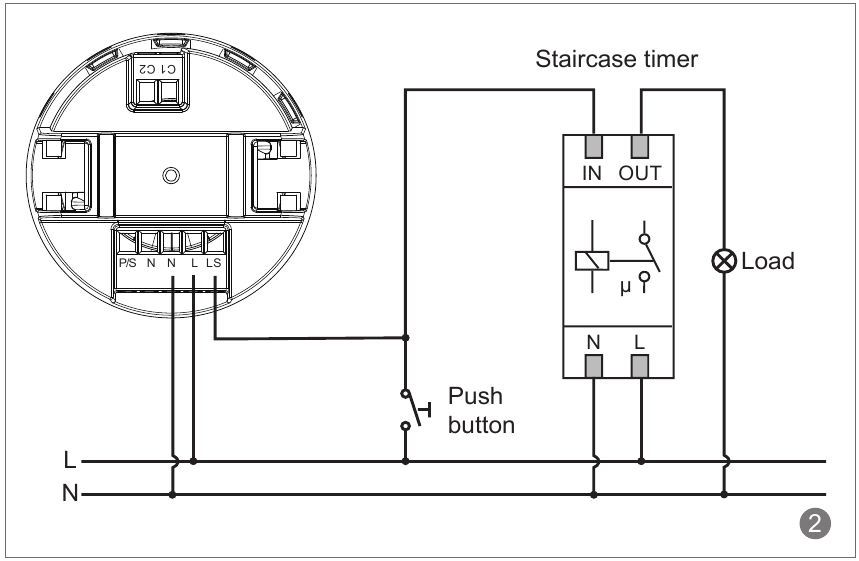

Tugmani bosish funksiyasi
Sensor bilan simlarni ulash uchun tashqi tugma kerak. Yukni yoqish uchun tugmani bir marta qisqa bosing, kechikish vaqti TIME sozlamasiga muvofiq; uni o'chirish uchun yana bir marta qisqa bosing, kechikish vaqti (OFF uchun) TIME sozlamasiga muvofiq.

• Zinapoya taymer kaliti ishlashi uchun.

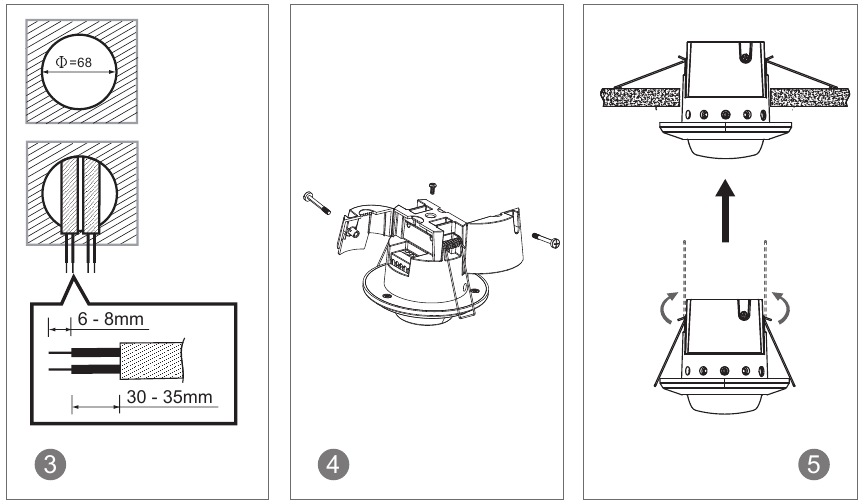

• Bahor qisqichlari bilan shiftga o'rnatish
  1. Detektorni o'rnatish uchun shift taxtasida diametri 68 mm bo'lgan teshikni burg'ulang va quvvat kabelini tashqarida saqlang. Simlarni ulash uchun kabel qobig'ining 6-8 mm qismini echib oling (rasmga qarang. )
  2. To'g'ri o'rnatish uchun rasmga qarang. va 2 dona ushlab turuvchi vintlar bilan detektorga o'rnatish uchun bahor qisqichlarini mahkamlang (rasmga qarang. )
  3. To'g'ri simlarni ulash uchun rasmga qarang. yoki to'g'ri simlarni ulash va keyin 2 dona tushmaydigan vintlar bilan o'rnatish uchun bahor qisqichlarini mahkamlang (rasmga qarang. ).
  4. Ikkita bahor qisqichini ko'taring va detektorni shiftda burg'ulangan teshikka joylashtiring (rasmga qarang. )
  5. Elektr ta'minotini tiklang

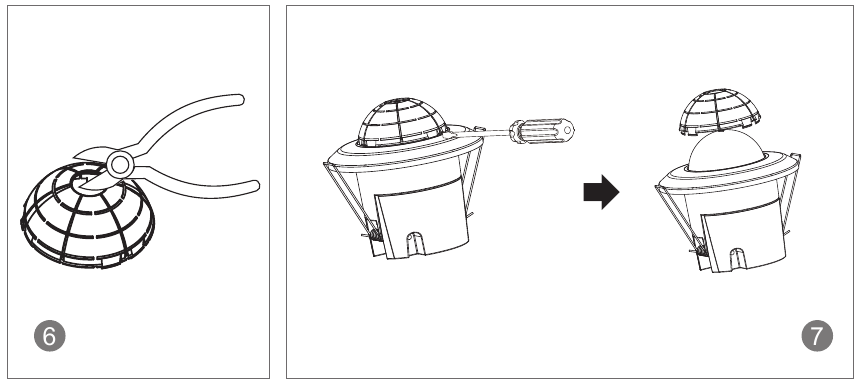

Linza qalqonidan foydalanish

Keraksiz aniqlash joylarini yopiq linza qalqonini linzaga mahkamlash orqali to'sib qo'yish mumkin. Kerakli aniqlash maydoniga erishilgunga qadar linza qalqonini qaychi bilan gorizontal yoki vertikal ravishda kesib oling (rasmga qarang.)

ESLATMA: linza qalqonini asbob yordamida olib tashlash kerak (rasmga qarang. )

O'rnatish va simlarni ulash

Qurilma quruq joylarda doimiy ichki o'rnatish uchun ishlatilishi mumkin.

• Iltimos, quvvatni to'liq uzing va o'rnatishdan oldin butun qo'llanmani diqqat bilan o'qing.
• Himoya qilish uchun sobit simlarda yukning (CH1) EN60898-1 ga muvofiq C tipidagi o'chirgich (250VAC, 10A) o'rnatilishi kerak.
• Himoya qilish uchun sobit simlarda 2-yukning (CH2) EN60898-1 ga muvofiq C tipidagi o'chirgich (250VAC, 6A) o'rnatilishi kerak.
• Qurilma vakolatli o'rnatuvchi tomonidan o'rnatilishi va ishga tushirilishi kerak.
• Amaldagi xavfsizlik va baxtsiz hodisalarning oldini olish qoidalariga rioya qilish kerak.
• Qurilmani ochish mumkin emas. Har qanday nosoz qurilmalar ishlab chiqaruvchiga qaytarilishi kerak.
• Elektr qurilmalarini rejalashtirish va qurish uchun tegishli mamlakatning tegishli ko'rsatmalari, qoidalari va standartlari hisobga olinishi kerak.

Qo'shimcha ma'lumot olish uchun www.eelectron.com saytiga tashrif buyuring

YO'Q QILISH
Uskunadagi yoki qadoqdagi chizilgan axlat qutisi belgisi mahsulot ish muddati tugagach, boshqa umumiy chiqindilar bilan birga bo'lmasligi kerakligini bildiradi. Foydalanuvchi eskirgan mahsulotni saralangan chiqindilar markaziga olib borishi yoki yangisini sotib olayotganda sotuvchiga qaytarishi kerak. Ishlatilgan qurilmani ekologik toza tarzda yo'q qilish yoki keyinchalik qayta ishlash uchun samarali saralangan chiqindilarni yig'ish atrof-muhitga va odamlarning sog'lig'iga salbiy ta'sir ko'rsatmaslikka yordam beradi va qurilish materiallarini qayta ishlatish va/yoki qayta ishlashga yordam beradi.

Manbalar

• Eelectron, Sistemi di Domotica KNX e Building Automation

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Eelectron PD02X02CON - Mavjudlik sensori qo'llanmasi ni yuklab olish
