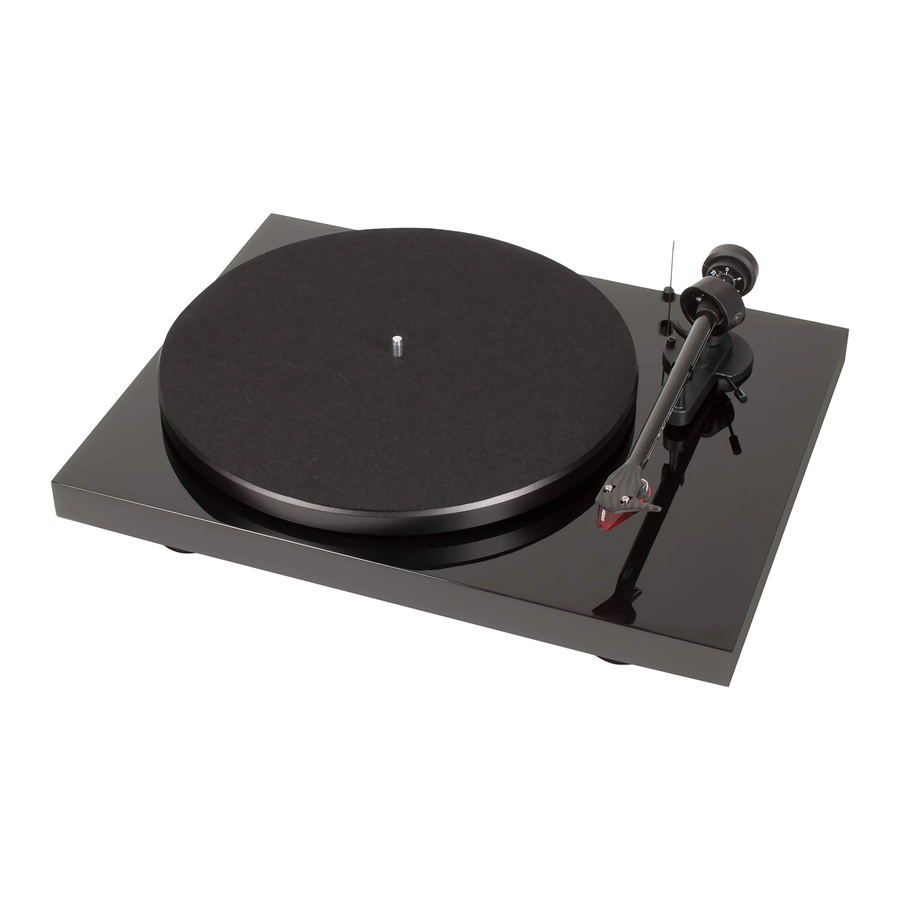

Pro-Ject Audio Systems Debut Carbon DC - Ръководство за грамофон

Контроли, характеристики и връзки

1. Моторни скоби с Ortofon^® подложки
2. Стъпаловидна задвижваща шайба
3. Задвижващ ремък *
   1. Кука *
4. Главина
5. Плоча с филцова подложка *
6. Противотежест на рамото *
   1. Ска̀ла за притискаща сила
7. Лост за повдигане на рамото
8. Поставка за рамото и подвижна транспортна ключалка
9. Тръба на рамото
   1. Основа на рамото
10. Капак *
11. Панти на капака
12. Закопчалки за панти
13. Гнездо за захранване
14. Изходни гнезда за фоно и заземяване
15. Ска̀ла за регулиране на тежестта против пързаляне
16. Тежест против пързаляне *
17. Поддържащ обръч за тежестта против пързаляне
18. Поставка за рамото и подвижна транспортна ключалка
19. Превключвател на захранването
20. Глава с повдигач за пръсти и монтиран патрон Ortofon OM 10 или Ortofon 2M Red
21. Мотор
22. Единичен адаптер *
    Свързващ кабел (не е показан) *

За да постигнете максимална производителност и надеждност с този грамофон, трябва внимателно да проучите тези инструкции за употреба.

Предупреждение за опасност за потребителя, уреда или възможна злоупотреба.

Важно съобщение.

** Вашият грамофон е доставен с фабрично монтиран и настроен патрон, моля, игнорирайте инструкциите за настройка на патрона, освен ако не сменяте патрона на по-късна дата.

По време на сглобяването и регулирането на дека малки части могат да бъдат загубени, ако не бъдат внимателно поставени в подходящ съд. Преди да започнете сглобяването, се запознайте с частите, изброени по-горе и номерирани съответно в техническите чертежи по-горе. Отделно опакованите артикули са маркирани със звездичка *.

Инструкции за безопасност

Уверете се, че щепселът и превключвателят са лесно достъпни по всяко време. Дръжте щепсела, когато изключвате захранващия кабел. Никога не работете със захранващия кабел, когато ръцете ви са мокри или влажни.
Избягвайте попадането на течности в устройството. Никога не поставяйте предмети, съдържащи течност, като ваза за цветя върху или близо до устройството. Никога не разливайте течност върху устройството. Никога не поставяйте източници на открит пламък, като запалени свещи, върху или близо до устройството. Продуктът не трябва да се използва на влажни или мокри места, до вана, мивка, басейн или други подобни условия.
Дръжте пластмасовите торбички далеч от деца, за да предотвратите риска от задушаване.

Настройване

Дека се доставя частично разглобен и внимателно опакован за безопасен транспорт. Внимателно извадете всички части от транспортната опаковка.

Уверете се, че повърхността, върху която искате да използвате грамофона, е равна (използвайте нивелир), преди да поставите грамофона върху нея. Отстранете транспортната ключалка (18) от рамото. Съхранявайте я в оригиналната опаковка, за да е налична за бъдещ транспорт.

Поставете задвижващия ремък (3) около главината (4) и частта с по-малък диаметър на моторната шайба (2). Избягвайте попадането на пот или грес върху ремъка, тъй като те ще влошат работата и ще намалят живота на ремъка. Използвайте абсорбираща кухненска хартия, за да отстраните всяко масло или грес от външния ръб на главината и ремъка. Поставете плочата (5) и филцовата подложка върху шпиндела на главината (4).

Регулиране на притискащата сила на патрона

Доставените противотежести (6) са подходящи за патрони с тегло между 4,5 - 6g (Ortofon OM 10 - тегло № 80) и 6,5 - 8,5g (Ortofon 2M Red - тегло № 8).

Внимателно натискайки, завъртете противотежестта (6) върху задния край на тръбата на рамото (9), така че ска̀лата за притискаща сила (6a) да сочи към предната част на плейъра. Спуснете повдигача на рамото и поставете патрона в пространството между поставката за рамото и плочата. Внимателно завъртете противотежестта (6), докато тръбата на рамото се балансира. Рамото трябва да се върне в балансирано положение, ако бъде преместено нагоре или надолу. Тази настройка трябва да се направи внимателно. Не забравяйте да премахнете защитната капачка на патрона, ако е поставена.

След като рамото е правилно балансирано, го върнете в поставката. Задръжте противотежестта (6), без да я местите, и внимателно завъртете пръстена на ска̀лата за притискаща сила (6a), докато нулата се подравни с щифта против пързаляне (15). Проверете дали рамото все още се балансира.

Завъртете противотежестта обратно на часовниковата стрелка (гледано отпред), за да регулирате притискащата сила според препоръките на производителя на патрона. Една маркировка на ска̀лата представлява 1 mN (= 0,1g / 0,1 Pond) притискаща сила.

Моля, обърнете внимание: Регулирайте притискащата сила преди да инсталирате тежестта против пързаляне.
Препоръчителната притискаща сила за патрона Ortofon OM 10 е 15mN.
Препоръчителната притискаща сила за патрона Ortofon 2M Red е 17,5mN.

Регулиране на силата против пързаляне

Силата против пързаляне трябва да бъде регулирана в съответствие с притискащата сила, както следва:

Плъзнете примката на конеца на тежестта против пързаляне върху втория канал на щифта, за да зададете правилната сила против пързаляне за фабрично монтирания патрон. Прокарайте конеца през примката на телената опора (17).

Връзка към усилвателя

Грамофонът има позлатени женски RCA фоно гнезда (14), така че можете да замените доставените свързващи кабели с кабели с по-високо качество, като например свързващите кабели Pro-Ject Connect it за връзка към усилвателя, ако желаете.

Използвайте Phono входа (понякога обозначен като gram, disc или RIAA) на вашия усилвател. Уверете се, че фоно входът предлага правилно съгласуване и усилване за типа на използвания патрон. Линейните входове (като CD, Tuner, Tape или Video) не са подходящи.

Внимавайте да свържете правилно левия и десния канал. Десният канал обикновено е маркиран с червено, левият канал с черно или бяло. Проверете ръководството, доставено с вашия усилвател, за съответната информация. Заземяващият проводник на кабела на рамото трябва да бъде свързан към заземяващия терминал на вашия усилвател (ако е предвиден).

Ако вашият усилвател няма вход, подходящ за фоно патрони, ще ви е необходим отделен фоно усилвател за MM или MC патрони, който след това се свързва между грамофона и свободен линеен вход на усилвателя.

За подробна информация за продукта относно свързващите кабели и фоно усилвателите Pro-Ject Audio, моля, вижте уебсайта на Pro-Ject www.project-audio.com.

Препоръчителният импеданс на натоварване за фабрично монтираните патрони е: 47kohms/MM-вход

Връзка към електрическата мрежа

Грамофонът се доставя с универсално захранване с 3 сменяеми адаптера за гнезда, подходящи за всички държави. Изберете правилния адаптер за вашата държава и поставете адаптера към сменяемата част на захранването.

Свържете нисковолтовия щепсел от захранването към гнездото (13) на гърба на грамофона, преди да свържете захранването към електрическата мрежа.

Монтиране на капака

Поставете внимателно капака (прахозащитен капак 10) върху щифтовете на пантите и регулирайте винтовете (12), докато капакът остане отворен там, където искате, без да е твърде стегнат за отваряне или затваряне.

Включване и изключване

Натискането на превключвателя на захранването (19) последователно стартира или спира мотора.

Промяна на скоростта на възпроизвеждане

За да възпроизвеждате плочи при 45 об./мин., първо свалете плочата (5). Използвайки предоставения аксесоар (3a), закачете ремъка (3) върху частта с по-голям диаметър на моторната шайба (2). Поставете отново плочата. За да се върнете към 33 об./мин., повторете процедурата, като използвате по-малката стъпка на шайбата.

*** В допълнение, 78 об./мин. е налично след поставяне на специална шайба, която може да бъде закупена като допълнителна опция.
За подробна информация за продукта, моля, вижте уебсайта на Pro-Ject www.project-audio.com.

Полезни съвети

Грамофонът трябва да бъде поставен върху повърхност с нисък резонанс, като дърво или многослойна шперплатова дъска, за да се избегне нарушаване на възпроизвеждането от структурни вибрации.

Регулиране на азимута

** Иглата на дозата трябва да е вертикална в жлеба на плочата, за да проследява правилно модулациите на стената на жлеба.

Малък винт в края на лагера на рамото позволява да се коригира неправилният азимут, ако иглата ви не е монтирана точно перпендикулярно на корпуса на дозата (което често е така).

Разхлабете винта достатъчно, за да можете да завъртите тръбата на рамото, без да прилагате сила. Моля, обърнете внимание: не отстранявайте винта напълно!

С помощта на добър увеличително стъкло регулирайте иглата, докато стане вертикална в жлеба (т.е. перпендикулярна на повърхността на плочата). В идеалния случай това трябва да съответства на горната повърхност на корпуса на дозата, успоредна на повърхността на плочата.

Когато сте сигурни, че иглата е вертикална, внимателно затегнете винта.

Моля, обърнете внимание: В никакъв случай не трябва да се регулира тръбата на рамото, докато иглата е все още в жлеба на плочата! Може да се причини непоправима повреда на окачването на конзолата! Рамото трябва да се повдигне, за да се направи всяка настройка и след това да се спусне, за да се провери.

Монтаж и свързване на дозата

** Могат да се монтират всички дози с половин инчови монтажни отвори. Оставяйки защитния капак на иглата, монтирайте дозата към главата, като използвате винтовете, доставени с дозата, като прокарате един винт през всеки отвор в главата (20). Все още не затягайте гайките. Свържете проводниците на тонарма към щифтовете на дозата, както следва:

бял: положителен ляв канал (L+)
червен: положителен десен канал (R+)
зелен: връщане на десен канал (R -)
син: връщане на ляв канал (L -)

Пълното качество на звука на грамофона може да бъде постигнато само ако дозата е правилно настроена. За правилното изпълнение на тази работа са необходими специални инструменти, като например инструмента за подравняване Pro-Ject.

Ако не сте добре запознати с регулирането на дозите, препоръчваме ви да се обърнете към вашия дилър на Pro-Ject за помощ при изпълнението на тази задача.

Моля, обърнете внимание: Регулирането на доза и тонарм изисква най-голяма грижа, за да се избегне повреда на дозата или лагерите на тонарма. Оставете тази работа на вашия дилър, ако не сте сигурни в

необходимите стъпки и предпазни мерки, които трябва да се вземат.

Поддръжка и почистване

Вашият грамофон изисква малко или никаква редовна поддръжка. Отстранете праха с леко навлажнена антистатична кърпа. Никога не използвайте суха кърпа, защото това ще създаде статично електричество, което привлича повече прах! Антистатични почистващи течности се предлагат в специализирани магазини, но трябва да се прилагат пестеливо, за да се избегне повреда на гумените части. Препоръчително е да поставите капака на иглата, преди да извършите почистване или поддръжка, за да избегнете повреда.

Ако грамофонът не се използва за дълъг период от време, задвижващият ремък може да бъде отстранен, за да се предотврати неравномерно разтягане.

Винаги изключвайте грамофона от електрическата мрежа като предпазна мярка преди поддръжка!

Технически спецификации

Pro-Ject Debut Carbon DC/ Pro-Ject 8.6cc

MM-доза Ortofon OM 10

MM-доза Ortofon 2M Red

Какво има в кутията

Потенциална неправилна употреба и условия на повреда

Грамофоните Pro-Ject са произведени по най-високите стандарти и преминават строг контрол на качеството, преди да напуснат фабриката. Повредите, които е възможно да възникнат, не са непременно причинени от материални или производствени дефекти, а понякога могат да бъдат причинени от неправилна употреба или неблагоприятни обстоятелства. Ето защо е включен следният списък с често срещани симптоми на повреда.

Платерът не се върти, въпреки че уредът е включен:
Уредът не е свързан към електрическата мрежа.
Няма напрежение в контакта.
Задвижващият ремък не е монтиран или е изплъзнал.

Няма сигнал през един или друг канал или и двата канала:
Няма контакт на сигнала от дозата към вътрешното окабеляване на тонарма или от това към кабела на рамото, или от това към фоно кутията, или между това и усилвателя. Това може да се дължи на дефектен щепсел, скъсан проводник или спойка или просто разхлабена връзка щепсел/гнездо.
Фоно входът не е избран на усилвателя.
Усилвателят не е включен.
Усилвателят или високоговорителите са дефектни или заглушени.
Няма връзка към високоговорителите.

Силно бръмчене на фоно входа:
Няма заземяване от дозата или рамото, или кабела на рамото към усилвателя, или заземителен контур.

Изкривен или непостоянен звук от един или двата канала:
Грамофонът е свързан към грешен вход на усилвателя или превключвателят MM/MC е настроен неправилно.
Иглата или конзолата са повредени.
Грешни обороти, задвижващият ремък е преразтегнат или мръсен, лагерът на платера е без масло, мръсен или повреден.

Сервиз

Ако срещнете проблем, който не можете да облекчите или идентифицирате въпреки горната информация, моля, свържете се с вашия дилър за допълнителен съвет. Само когато проблемът не може да бъде разрешен, уредът трябва да бъде изпратен на отговорния дистрибутор във вашата страна.

Гаранционните ремонти ще бъдат извършени само ако уредът бъде върнат правилно опакован. Поради тази причина препоръчваме да запазите оригиналната опаковка.

Никога не връщайте грамофон, без да се уверите, че е безопасно разглобен и правилно опакован в оригиналната опаковка според диаграмите на последната страница на това ръководство за потребителя. Моля, отстранете тези части и ги опаковайте отделно: капак (10), противотежест (6), противотежест за антискейтинг (16), платер (5) и ремък (3). Поставете защитната капачка на дозата. Поставете транспортната ключалка за тонарма (18), преди внимателно да опаковате грамофона.

Гаранция

Производителят не носи отговорност за щети, причинени от неспазване на тези инструкции за употреба и/или от транспортиране без оригиналната опаковка. Модификация или промяна на която и да е част от продукта от неоторизирани лица освобождава производителя от всякаква отговорност над законовите права на клиента.

PRO-JECT е регистрирана търговска марка на H. Lichtenegger.

Това ръководство е изготвено от: Pro-Ject Audio Systems Copyright © 2014. Всички права запазени.

Информацията беше вярна към момента на отпечатване. Производителят си запазва правото да прави промени в техническата спецификация без предварително уведомление, както е счетено за необходимо, за да се поддържа непрекъснатият процес на техническо развитие.
