Phottix M200R - Ръководство за студийно осветление

Характеристики

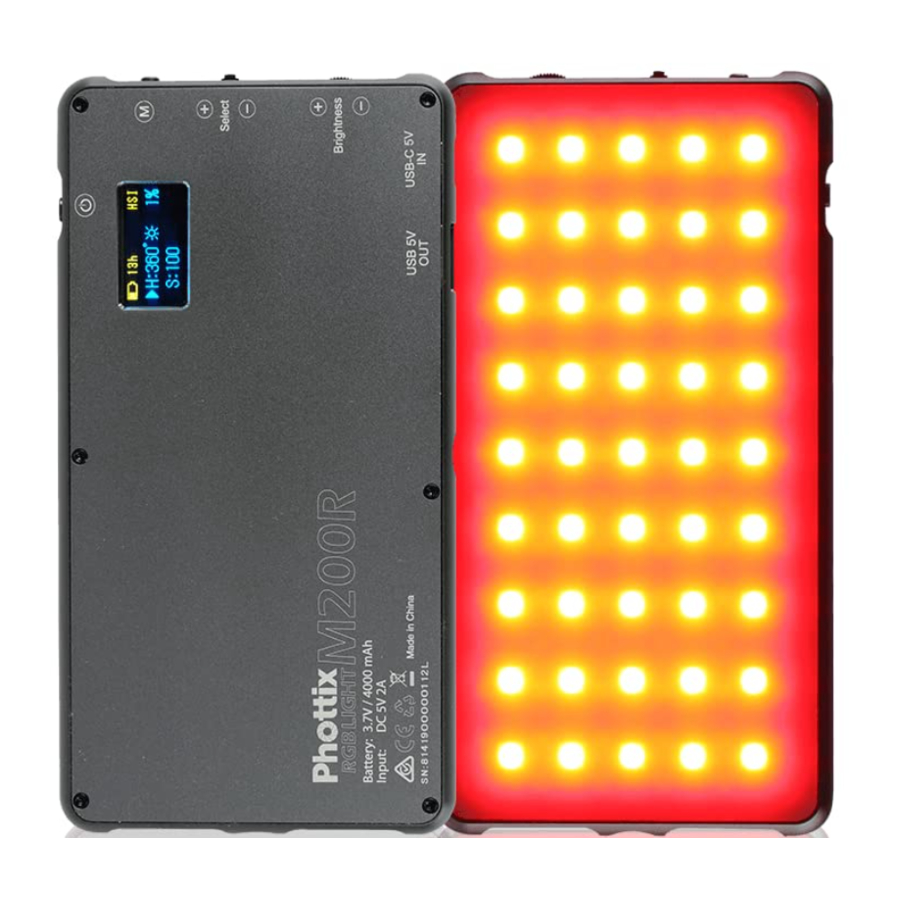

Phottix M200R RGB Light е компактен и мощен източник на светлина за фотография и видеозаснемане. Той използва най-новите LED технологии без трептене, което го прави по-ефективен и издръжлив. Phottix M200R RGB Light разполага със:

• Дълготрайни, нискотемпературни светодиоди
• Дълготрайна вградена батерия
• Регулируема яркост и цветна температура
• Пълна 0-360 º настройка на цветния нюанс и наситеност
• 21 предварително зададени ефекта на сценарии
• Използване като power bank (външна батерия) за зареждане на други устройства

Моля, обърнете внимание:

• Не насочвайте светодиода директно в очите на хората от близко разстояние.
  Това може да причини краткотрайни проблеми със зрението. Използвайте на разстояние най-малко 1 м от обекта - или използвайте дифузьор, за да омекотите светлината.
• Не поставяйте светодиода близо до алкохол или запалими предмети.
• Не поставяйте течности върху или близо до светодиода. Продуктът не е устойчив на вода, пръски или прах.
• Използвайте мека кърпа и неутрален почистващ препарат, за да почистите LED светлината.
• Не използвайте силни почистващи препарати или разтворители като разредител, бензин или алкохол, за да почистите LED светлината.
• Не съхранявайте светодиода при температури над +40C, тъй като високите температури могат да повредят компонентите на продукта.
• Не използвайте светодиода на открито на пряка слънчева светлина за продължителен период от време, за да предотвратите прегряване на продукта и възможни повреди.
• Поради вградената литиево-йонна батерия - не разглобявайте, мачкайте или изгаряйте.
• Моля, използвайте посоченото зарядно устройство в рамките на посочения диапазон на напрежение и температура.
• За да поддържате батерията в изправно състояние, използвайте продукта и зареждайте батерията поне веднъж месечно.
• Ако не е използван дълго време, презаредете преди употреба.
• Литиево-йонните батерийни клетки губят капацитет през жизнения цикъл на продукта. Производителността ще бъде намалена.
• В неспешни ситуации не се препоръчва използването на светодиода по време на зареждане. Това ще доведе до бързо генериране на топлина, продуктът ще работи неправилно или автоматично ще се изключи.

Части

Задна част

Интерфейс на дисплея

9. Приблизително оставащо време
10. Капацитет на батерията
11. Избран режим (CCT / HSI / Effect)
12. Показване на цветната температура (CCT)
13. Показване на яркостта (CCT)
14. Цветен нюанс (HSI)
15. Наситеност на цвета (HSI)
16. Група ефекти на сценарии (Effect)
17. Име на ефекта (Effect)

Бележки относно предупреждението за температура

• Phottix M200R RGB Light се използва в среда с висока температура на околната среда или ако продуктът се използва непрекъснато за дълъг период от време. Това автоматично ще изключи продукта, докато се охлади.
• Phottix M200R RGB Light се използва в среда с ниска температура на околната среда. В такива среди продуктът може да не работи правилно.

Включване / Изключване на захранването

Плъзнете бутона за захранване, за да включите / изключите светодиода.

Избор на режим

Натиснете бутона Mode (режим), за да промените режима между CCT / HSI / EFFECT.

CCT режим

1. Завъртете бутона Brightness (яркост), за да зададете желаното ниво на яркост от 1% -100%.
2. Завъртете бутона Set / Adjustment (настройка / регулиране), за да зададете желаната цветна температура от 3200K - 5600K.

HSI режим

1. Натиснете бутона Select / Adjustment (избор / регулиране), за да изберете между H (Hue) (нюанс) и S (Saturation) (наситеност).
2. Завъртете бутона Select / Adjustment (избор / регулиране), за да зададете желания цветен нюанс от 0-360^º
3. Завъртете бутона Select / Adjustment (избор / регулиране), за да зададете желаната наситеност на цвета от 0-100.
4. Завъртете бутона Brightness (яркост), за да зададете желаното ниво на яркост от 1% -100%.

EFFECT режим

1. Натиснете бутона Select / Adjustment (избор / регулиране), за да изберете Scenario Effect Group (група ефекти на сценарии) от A - G.
2. Завъртете бутона Select / Adjustment (избор / регулиране), за да зададете желания Scenario Effect (ефект на сценарий). Всяка група има 3 различни ефекта и ще покаже името на ефекта на OLED.
3. Завъртете бутона Brightness (яркост), за да зададете желаното ниво на яркост от 1% -100%.

Списък с ефекти на сценарии

Група A: Flash (светкавица) / Flash Fast (бърза светкавица) / TV screen (телевизионен екран)
Група B: Candle (свещ) / Flame 1 (пламък 1) / Flame 2 (пламък 2)
Група C: Police (полиция) / Ambulance (линейка) / Fire truck (пожарна кола)
Група D: Strobe Lights 1 (стробоскопични светлини 1) / Strobe Lights 2 (стробоскопични светлини 2) / Strobe Lights 3 (стробоскопични светлини 3)
Група E: Chase slow (бавно преследване) / Chase mid (средно преследване) / Chase fast (бързо преследване)
Група F: Fire work 1 (фойерверк 1) / Fire work 2 (фойерверк 2) / Fire work 3 (фойерверк 3)
Група G: Club 1 (клуб 1) / Club 2 (клуб 2) / Romantic (романтичен)

Монтаж на адаптер за студена обувка

1. Подравнете адаптера за студена обувка с резбования отвор на Phottix M200R RGB Light.
2. Завъртете заключващия винт по посока на часовниковата стрелка, за да прикрепите адаптера към Phottix M200R RGB Light.

Монтаж на камера / студена обувка / стойка за осветление

1. Изключете LED светлината
2. Плъзнете адаптера за студена обувка в гореща обувка на камера или монтаж за студена обувка.
3. Завъртете заключващия пръстен по посока на часовниковата стрелка, за да закрепите адаптера

Премахване от камера / стойка за осветление

1. Изключете Phottix M200R RGB Light
2. Завъртете заключващия пръстен обратно на часовниковата стрелка и го отстранете

Зареждане на Phottix M200R RGB Light

Phottix M200R RGB Light ще се зарежда от 5V USB-C вход.

1. Прикрепете подходящия кабел към Phottix M200R RGB Light
2. Прикрепете кабела към източник на захранване
3. OLED дисплеят ще показва мигаща икона на батерията по време на зареждане.
4. Времето за зареждане варира в зависимост от източника на захранване

Зареждане на външни устройства

Phottix M200R RGB Light има 5V USB изходен порт. Това може да се използва за зареждане на други преносими устройства като смартфони, слушалки и др.

1. Прикрепете USB кабела към Phottix M200R RGB Light. Свързаното устройство ще започне да се зарежда.
2. Phottix M200R RGB Light не е необходимо да бъде включен, за да зарежда външни устройства.

Технически спецификации

Какво е включено

1. M200R LED панел
2. USB-C кабел за презареждане
3. Адаптер за студена обувка.
4. Торбичка
5. Каишка за ръка
6. Отпечатано ръководство за потребителя

Гаранционна карта

Phottix предлага гаранционно обслужване и / или замени, които отговарят на местните разпоредби. За пълна информация вижте: phottix/warranty
Запазете тази карта - НЕ Я ГУБЕТЕ.
