Phottix M200R - Студиялық жарық нұсқаулығы

Ерекшеліктері

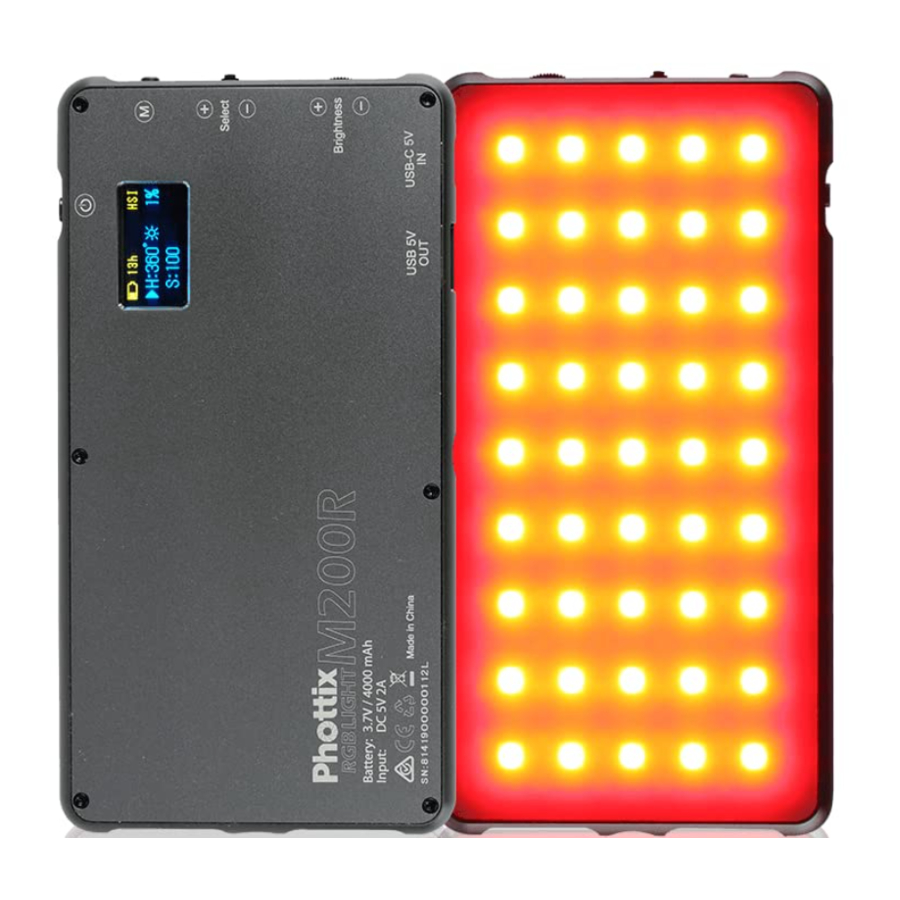

Phottix M200R RGB жарығы - фото және видео түсіруге арналған ықшам және қуатты жарық көзі. Ол жыпылықтамайтын LED технологиясындағы соңғы жаңалықтарды пайдаланады, бұл оны тиімдірек және берік етеді. Phottix M200R RGB жарығының ерекшеліктері:

• Ұзақ қызмет ететін, аз қызатын LED-тер
• Ұзақ қызмет ететін кіріктірілген батарея
• Реттелетін жарықтық және түс температурасы
• Толық 0-360 º түс реңкі және қанықтылықты реттеу
• 21 алдын ала орнатылған сценарий эффектілері
• Басқа құрылғыларды зарядтау үшін қуат банкі ретінде пайдалану

Назар аударыңыз:

• LED-ді қысқа қашықтықта адамдардың көзіне тікелей түсірмеңіз.
  Бұл қысқа мерзімді көру проблемаларын тудыруы мүмкін. Нысаннан кемінде 1 м қашықтықта пайдаланыңыз немесе жарықты жұмсарту үшін диффузорды пайдаланыңыз.
• LED-ді спиртке немесе жанғыш заттарға жақын қоймаңыз.
• LED-дің үстіне немесе жанына сұйықтықтарды төкпеңіз. Өнім суға, шашырауға немесе шаңға төзімді емес.
• LED жарығын тазалау үшін жұмсақ шүберек пен бейтарап тазалағышты пайдаланыңыз.
• LED жарығын тазалау үшін күшті тазалағыш заттарды немесе еріткіштерді, мысалы, бензин немесе спиртті пайдаланбаңыз.
• LED-ді +40C температурада сақтамаңыз, себебі жоғары температура өнім құрамдастарына зақым келтіруі мүмкін.
• Өнімнің қызып кетуін және ықтимал зақымдануын болдырмау үшін LED-ді ұзақ уақыт бойы тікелей күн сәулесінде сыртта пайдаланбаңыз.
• Кіріктірілген литий-ионды батареяға байланысты бөлшектемеңіз, жаншымаңыз немесе өртемеңіз.
• Белгіленген кернеу және температура диапазонында көрсетілген зарядтағышты пайдаланыңыз.
• Батареяның дұрыс жұмыс істеуі үшін өнімді пайдаланыңыз және батареяны кемінде айына бір рет зарядтаңыз.
• Ұзақ уақыт пайдаланылмаса, пайдаланар алдында қайта зарядтаңыз.
• Литий-ионды батарея ұяшықтары өнімнің қызмет ету мерзімі ішінде сыйымдылығын жоғалтады. Өнімділік төмендейді.
• Төтенше жағдайлардан тыс жағдайларда зарядтау кезінде LED-ді пайдалану ұсынылмайды. Бұл жылдам қызуды тудырады, өнім дұрыс жұмыс істемейді немесе автоматты түрде өшеді.

Бөлшектер

Артқы жағы

Дисплей интерфейсі

9. Қалған болжалды уақыт
10. Батарея сыйымдылығы
11. Таңдалған режим (CCT / HSI / Effect)
12. Түс температурасының дисплейі (CCT)
13. Жарықтық дисплейі (CCT)
14. Түс реңкі (HSI)
15. Түс қанықтылығы (HSI)
16. Сценарий эффектілер тобы (Effect)
17. Эффект атауы (Effect)

Температура туралы ескертулер

• Phottix M200R RGB жарығы жоғары температуралы ортада пайдаланылады немесе өнім ұзақ уақыт бойы үздіксіз пайдаланылса. Бұл өнімді салқындағанша автоматты түрде өшіреді.
• Phottix M200R RGB жарығы төмен температуралы ортада пайдаланылады. Мұндай ортада өнім дұрыс жұмыс істемеуі мүмкін.

Қуатты қосу / өшіру

LED-ді қосу / өшіру үшін қуат тұтқасын жылжытыңыз.

Режимді таңдау

CCT / HSI / EFFECT режимдері арасында ауысу үшін Mode (Режим) батырмасын басыңыз.

CCT режимі

1. Қажетті жарықтық деңгейін 1%-100% аралығында орнату үшін Brightness (Жарықтық) тұтқасын бұраңыз.
2. Қажетті түс температурасын 3200K – 5600K аралығында орнату үшін Set / Adjustment (Орнату / Реттеу) тұтқасын бұраңыз.

HSI режимі

1. H (Hue) (Реңк) және S (Saturation) (Қанықтылық) арасында таңдау үшін Select / Adjustment (Таңдау / Реттеу) тұтқасын басыңыз.
2. Қажетті түс реңкін 0-360^º аралығында орнату үшін Select / Adjustment (Таңдау / Реттеу) тұтқасын бұраңыз
3. Қажетті түс қанықтылығын 0-100 аралығында орнату үшін Select / Adjustment (Таңдау / Реттеу) тұтқасын бұраңыз.
4. Қажетті жарықтық деңгейін 1%-100% аралығында орнату үшін Brightness (Жарықтық) тұтқасын бұраңыз.

EFFECT режимі

1. A - G аралығындағы Scenario Effect Group (Сценарий эффектілер тобын) таңдау үшін Select / Adjustment (Таңдау / Реттеу) тұтқасын басыңыз.
2. Қажетті Scenario Effect (Сценарий эффектін) орнату үшін Select / Adjustment (Таңдау / Реттеу) тұтқасын бұраңыз. Әр топта 3 түрлі эффект бар және OLED-де эффект атауы көрсетіледі.
3. Қажетті жарықтық деңгейін 1%-100% аралығында орнату үшін Brightness (Жарықтық) тұтқасын бұраңыз.

Сценарий эффектілер тізімі

A тобы: Flash (Жарқыл) / Flash Fast (Жылдам жарқыл) / TV screen (Теледидар экраны)
B тобы: Candle (Шам) / Flame 1 (Жалын 1) / Flame 2 (Жалын 2)
C тобы: Police (Полиция) / Ambulance (Жедел жәрдем) / Fire truck (Өрт сөндіру машинасы)
D тобы: Strobe Lights 1 (Строб жарықтары 1) / Strobe Lights 2 (Строб жарықтары 2) / Strobe Lights 3 (Строб жарықтары 3)
E тобы: Chase slow (Баяу қуу) / Chase mid (Орташа қуу) / Chase fast (Жылдам қуу)
F тобы: Fire work 1 (Отшашу 1) / Fire work 2 (Отшашу 2) / Fire work 3 (Отшашу 3)
G тобы: Club 1 (Клуб 1) / Club 2 (Клуб 2) / Romantic (Романтикалық)

Суық аяқ адаптерін орнату

1. Cold Shoe Adapter-ді (Суық аяқ адаптерін) Phottix M200R RGB жарығындағы бұрандалы ілмекпен туралаңыз.
2. Адаптерді Phottix M200R RGB жарығына бекіту үшін құлыптау бұрандасын сағат тілімен бұраңыз.

Камераға / суық аяққа / жарық штативіне орнату

1. LED жарығын өшіріңіз
2. Cold Shoe adapter-ді (Суық аяқ адаптерін) камераның ыстық аяғына немесе суық аяқ бекіткішіне жылжытыңыз.
3. Адаптерді бекіту үшін құлыптау сақинасын сағат тілімен бұраңыз

Камерадан / жарық штативінен алу

1. Phottix M200R RGB жарығын өшіріңіз
2. Құлыптау сақинасын сағат тіліне қарсы бұрап алыңыз

Phottix M200R RGB жарығын зарядтау

Phottix M200R RGB жарығы 5V USB-C кірісінен зарядталады.

1. Тиісті кабельді Phottix M200R RGB жарығына жалғаңыз
2. Кабельді қуат көзіне жалғаңыз
3. OLED дисплейінде зарядталып жатқанда жыпылықтайтын батарея белгішесі көрсетіледі.
4. Зарядтау уақыты қуат көзіне байланысты өзгереді

Сыртқы құрылғыларды зарядтау

Phottix M200R RGB жарығында 5V USB шығыс порты бар. Оны смартфондар, құлаққаптар және т.б. сияқты басқа портативті құрылғыларды зарядтау үшін пайдалануға болады.

1. USB кабелін Phottix M200R RGB жарығына жалғаңыз. Қосылған құрылғы зарядтала бастайды.
2. Сыртқы құрылғыларды зарядтау үшін Phottix M200R RGB жарығын қосудың қажеті жоқ.

Техникалық сипаттамалар

Не кіреді

1. M200R LED панель блогы
2. USB-C қайта зарядтау кабелі
3. Суық аяқ адаптері.
4. Қапшық
5. Қол бауы
6. Басылған пайдаланушы нұсқаулығы

Кепілдік талоны

Phottix жергілікті ережелерге сәйкес келетін кепілдік қызметін және / немесе ауыстыруды ұсынады. Толық ақпаратты мына жерден қараңыз: phottix/warranty
Бұл картаны сақтаңыз - ЖОҒАЛТЫП АЛМАҢЫЗ.
