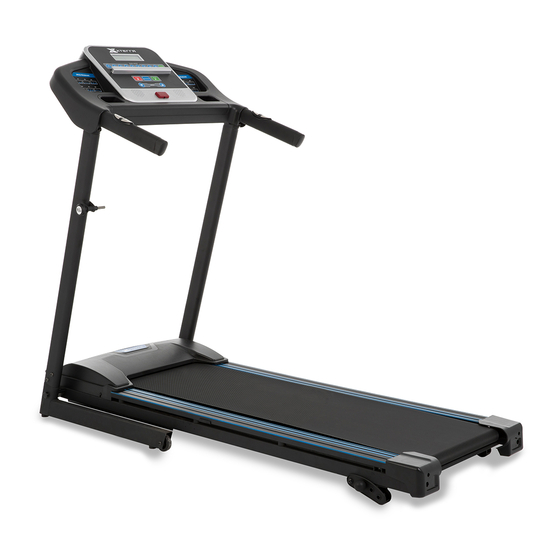

Ръководство за бягаща пътека Xterra TR150

МОЛЯ, ПРОЧЕТЕТЕ ВНИМАТЕЛНО ЦЯЛОТО ТОВА РЪКОВОДСТВО ПРЕДИ ДА ИЗПОЛЗВАТЕ НОВАТА СИ БЯГАЩА ПЪТЕКА

ВНИМАНИЕ
ТАЗИ БЯГАЩА ПЪТЕКА Е ПРЕДНАЗНАЧЕНА САМО ЗА БИТОВА УПОТРЕБА И Е ГАРАНТИРАНА ЗА ТОВА ПРИЛОЖЕНИЕ. ВСЯКО ДРУГО ПРИЛОЖЕНИЕ АНУЛИРА ТАЗИ ГАРАНЦИЯ В ЦЯЛОСТ.

ЗАПИШЕТЕ СЕРИЙНИЯ СИ НОМЕР
Моля, запишете серийния номер на този фитнес продукт.

РЕГИСТРИРАЙТЕ ПОКУПКАТА СИ

Самоадресираната карта за регистрация на продукта трябва да бъде попълнена изцяло и върната на XTERRA Fitness. Можете също да отидете на www.xterrafitness.com/warrantyreg.html, за да се регистрирате онлайн.

ВАЖНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

Когато използвате електрически уред, винаги трябва да се спазват основните предпазни мерки, включително следните: Прочетете всички инструкции, преди да използвате този уред.

За да намалите риска от токов удар:
Винаги изключвайте този уред от електрическия контакт веднага след употреба и преди почистване.

Този продукт може да ви изложи на химикали, включително толуен и акриламид, за които е известно на щата Калифорния, че причиняват рак и вродени дефекти или други репродуктивни увреждания. За повече информация отидете на www.P65Warnings.ca.gov

За да намалите риска от изгаряния, пожар, токов удар или нараняване на хора:

• Уредът никога не трябва да бъде оставен без надзор, когато е включен в контакта. Изключвайте го от контакта, когато не се използва, и преди да поставяте или сваляте части.
• Не работете под завивка или възглавница. Може да възникне прекомерно нагряване и да причини пожар, токов удар или нараняване на хора.
• Това оборудване за упражнения не е предназначено за употреба от лица с намалени физически, сензорни или умствени способности или с липса на опит и знания.
• Използвайте този уред само по предназначение, както е описано в това ръководство. Не използвайте приставки, които не са препоръчани от производителя.
• Никога не използвайте този уред, ако има повреден кабел или щепсел, ако не работи правилно, ако е бил изпускан или повреден, или е паднал във вода. Върнете уреда в сервизен център за преглед и ремонт.
• Не носете този уред за захранващия кабел и не използвайте кабела като дръжка.
• Дръжте кабела далеч от нагрети повърхности.
• Никога не използвайте уреда с блокирани въздушни отвори. Поддържайте въздушните отвори свободни от власинки, косми и други подобни.
• Никога не изпускайте и не поставяйте предмети в отвори.
• Не използвайте на открито.
• Не работете там, където се използват аерозолни (спрей) продукти или където се прилага кислород.
• Свързвайте този уред само към правилно заземен контакт.
• Уредът е предназначен за домашна употреба.

За да намалите риска от изгаряния, пожар, токов удар или нараняване на хора, инсталирайте бягащата пътека на равна повърхност с достъп до 120-волтов, 15-амперов заземен контакт.

НЕ ИЗПОЛЗВАЙТЕ УДЪЛЖИТЕЛ, ОСВЕН АКО НЕ Е 14AWG ИЛИ ПО-ДОБЪР, САМО С ЕДИН КОНТАКТ В КРАЯ. БЯГАЩАТА ПЪТЕКА ТРЯБВА ДА БЪДЕ ЕДИНСТВЕНИЯТ УРЕД В КРЪГА, В КОЙТО Е СВЪРЗАНА. НЕ СЕ ОПИТВАЙТЕ ДА ДЕАКТИВИРАТЕ ЗАЗЕМЕНИЯ ЩЕПСЕЛ, КАТО ИЗПОЛЗВАТЕ НЕПРАВИЛНИ АДАПТЕРИ ИЛИ ПО НЯКАКЪВ НАЧИН ДА МОДИФИЦИРАТЕ КОМПЛЕКТА КАБЕЛИ. МОЖЕ ДА ВЪЗНИКНЕ СЕРИОЗЕН ТОКОВ УДАР ИЛИ ОПАСНОСТ ОТ ПОЖАР, ЗАЕДНО С НЕИЗПРАВНОСТИ НА КОМПЮТЪРА.

ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ НА ФИТНЕС ОБОРУДВАНЕТО

• За да изключите, завъртете всички контроли в положение изключено, отстранете кабела за закрепване, след това извадете щепсела от контакта.
• Не работете с оборудването върху дълбоко подплатен, плюшен или рошав килим. Може да се получи повреда както на килима, така и на оборудването
• Преди да започнете тази или която и да е програма за упражнения, консултирайте се с лекар. Това е особено важно за лица над 35-годишна възраст или лица със съществуващи здравословни проблеми.
• Не блокирайте задната част на оборудването. Осигурете минимум 3 1/2 фута разстояние между задната част на оборудването и всеки фиксиран обект.
• Ограничение на теглото на продукта: 250 lbs (113 кг).
• Дръжте ръцете си далеч от всички движещи се части.
• Използвайте предоставените парапети; те са за ваша безопасност.
• Не се опитвайте да използвате оборудването си за цели, различни от предназначението му.
• Носете подходящи обувки. Високи токчета, официални обувки, сандали или боси крака не са подходящи за използване на вашето оборудване. Препоръчват се качествени спортни обувки, за да избегнете умората на краката.

Неспазването на всички указания може да компрометира ефективността на упражненията, да изложите себе си (и евентуално други) на нараняване и да намалите дълготрайността на оборудването.

ЗАПАЗЕТЕ ТЕЗИ ИНСТРУКЦИИ - МИСЛЕТЕ ЗА БЕЗОПАСНОСТТА!

ВАЖНА ЕЛЕКТРИЧЕСКА ИНФОРМАЦИЯ

НИКОГА не използвайте стенен контакт с прекъсвач за утечка към земята (GFCI) с тази бягаща пътека. Както при всеки уред с голям мотор, GFCI ще се задейства често. Прокарайте захранващия кабел далеч от всяка движеща се част на бягащата пътека, включително механизма за повдигане и транспортните колела.
НИКОГА не отстранявайте капак, без първо да изключите променливотоковото захранване. Ако напрежението варира с десет процента (10%) или повече, това може да повлияе на работата на вашата бягаща пътека. Такива условия не се покриват от вашата гаранция. Ако подозирате, че напрежението е ниско, свържете се с местната електроразпределителна компания или лицензиран електротехник за правилно тестване.
НИКОГА не излагайте тази бягаща пътека на дъжд или влага. Този продукт НЕ е предназначен за употреба на открито, близо до басейн или спа център или в друга среда с висока влажност. Температурната спецификация е 40 градуса по Целзий, а влажността е 95%, без кондензация (без образуване на водни капки по повърхностите).

Автоматични прекъсвачи: Някои автоматични прекъсвачи, използвани в домовете, не са оценени за високи пускови токове, които могат да възникнат, когато бягащата пътека е включена за първи път или дори по време на нормална употреба. Ако вашата бягаща пътека задейства домашния автоматичен прекъсвач (въпреки че е с правилния ток), но автоматичният прекъсвач на самата бягаща пътека не се задейства, ще трябва да смените домашния прекъсвач с тип с висок пусков ток. Това не е гаранционен дефект. Това е условие, което ние като производител нямаме възможност да контролираме. Тази част е налична в повечето магазини за електроматериали.

ИНСТРУКЦИИ ЗА ЗАЗЕМЯВАНЕ

Този продукт трябва да бъде заземен. Ако електрическата система на бягащата пътека се повреди или се развали, заземяването осигурява път с най-малко съпротивление за електрическия ток, намалявайки риска от токов удар. Този продукт е оборудван с кабел със щепсел за заземяване на оборудването. Щепселът трябва да бъде включен в подходящ контакт, който е правилно инсталиран и заземен в съответствие с всички местни кодекси и наредби.

Неправилното свързване на проводника за заземяване на оборудването може да доведе до риск от токов удар. Консултирайте се с квалифициран електротехник или сервизен техник, ако се съмнявате дали продуктът е правилно заземен. Не модифицирайте щепсела, предоставен с продукта, ако не пасва на контакта; накарайте квалифициран електротехник да инсталира подходящ контакт.

Този продукт е предназначен за използване във верига с номинално напрежение 120 волта и има заземителен щепсел, който изглежда като щепсела, илюстриран по-долу. Временен адаптер, който изглежда като адаптера, илюстриран по-долу, може да се използва за свързване на този щепсел към 2-полюсен контакт, както е показано по-долу, ако няма подходящо заземен контакт. Временният адаптер трябва да се използва само докато квалифициран електротехник не инсталира подходящо заземен контакт (показан по-долу). Зеленият твърд ухо-извод или подобен, простиращ се от адаптера, трябва да бъде свързан към постоянно заземяване, като например правилно заземен капак на кутията на контакта. Когато се използва адаптер, той трябва да бъде държан на място с метален винт.

ВАЖНИ ИНСТРУКЦИИ ЗА ЕКСПЛОАТАЦИЯ

• НИКОГА не използвайте тази бягаща пътека, без да прочетете и напълно да разберете резултатите от всяка промяна в работата, която поискате от компютъра.
• Разберете, че промените в скоростта не настъпват веднага. Задайте желаната скорост на компютърната конзола и освободете клавиша за регулиране. Компютърът ще изпълни командата постепенно.
• НИКОГА не използвайте бягащата си пътека по време на електрическа буря. Възможни са пренапрежения в захранването на дома ви, които могат да повредят компонентите на бягащата пътека.
• Бъдете внимателни, докато участвате в други дейности, докато ходите на бягащата си пътека; като например гледане на телевизия, четене и т.н. Тези разсейвания могат да ви накарат да загубите равновесие или да се отклоните от ходенето в центъра на лентата, което може да доведе до сериозно нараняване.
• НИКОГА не се качвайте или слизайте от бягащата пътека, докато лентата се движи. Бягащите пътеки XTERRA стартират с много ниска скорост и не е необходимо да прекрачвате лентата по време на стартиране. Просто стоенето на лентата по време на бавно ускорение е правилно, след като сте се научили да работите с уреда.
• ВИНАГИ се дръжте за парапет или ръкохватка, докато правите промени в управлението (скорост и т.н.).

КАБЕЛ ЗА БЕЗОПАСНОСТ

С този уред е осигурен кабел за безопасност. Това е прост магнитен дизайн, който трябва да се използва по всяко време. Той е за ваша безопасност, в случай че паднете или се придвижите твърде назад по лентата. Издърпването на този кабел за безопасност ще спре движението на лентата.

За да използвате:

1. Поставете магнита в позиция върху кръглата част на контролната глава на конзолата. Вашата бягаща пътека няма да стартира и да работи без това. Отстраняването на магнита също така предпазва бягащата пътека от неразрешена употреба.
2. Закопчайте здраво пластмасовата щипка върху дрехите си, за да осигурите добра задържаща сила. Забележка: Магнитът има достатъчно силна сила, за да минимизира случайни, неочаквани спирания. Щипката трябва да бъде закрепена здраво, за да се уверите, че няма да се отдели. Запознайте се с неговата функция и ограничения. Бягащата пътека ще спре, в зависимост от скоростта, с едно до две стъпки на свободен ход всеки път, когато магнитът бъде издърпан от конзолата.

ИЗВАДЕТЕ КАБЕЛА СЛЕД УПОТРЕБА, ЗА ДА ПРЕДОТВРАТИТЕ НЕРАЗРЕШЕНА РАБОТА НА БЯГАЩАТА ПЪТЕКА.

КОНТРОЛЕН СПИСЪК НА КОМПЛЕКТА ЗА СГЛОБЯВАНЕ TR150

#79. Ø8 x Ø18 x 1.5m/m
Плоска шайба (6бр.)

#87. 5/16" x 1/2"
Винт с бутонна глава (12бр.)

#88. Ø8 x Ø23 x 1.5T
Извита шайба (6бр.)

#105. Смазка (1бр.)

#40. Safety Key (Ключ за безопасност) (1бр.)

СГЛОБЯВАНЕ

1. Извадете UNIT (УСТРОЙСТВОТО) от кутията и го поставете на равен под.

   За тази стъпка не са необходими крепежни елементи

2. Свържете COMPUTER CABLE (Middle) (СРЕДЕН КОМПЮТЪРЕН КАБЕЛ) (38) с COMPUTER CABLE (Lower) (ДОЛЕН КОМПЮТЪРЕН КАБЕЛ) (39).

   За тази стъпка не са необходими крепежни елементи
   ЗАБЕЛЕЖКА: Тази стъпка може да е по-лесна с помощта на втори човек.

3. Поставете UPRIGHTS (L, R) (СТОЙКИ ЛЯВА, ДЯСНА) (3,4) в FRAME BASE (ОСНОВА НА РАМКАТА) (2) с 6 Button Head Socket BOLTS (БОЛТОВЕ С БУТОННА ГЛАВА) (87), 4 FLAT WASHERS (ПЛОСКИ ШАЙБИ) (79) и 2 CURVED WASHERS (ИЗВИТИ ШАЙБИ) (88), като използвате SCREW DRIVER (ОТВЕРТКА) (104). (Моля, затегнете винта, без да го затягате напълно.)

   КРЕПЕЖНИ ЕЛЕМЕНТИ
   6 Button Head Socket Bolts (Болтове с бутонна глава) (87)
   4 Flat Washers (Плоски шайби) (79)
   2 Curved Washers (Извити шайби) (88)
   ЗАБЕЛЕЖКА: Тази стъпка може да е по-лесна с помощта на втори човек.

4. Свържете COMPUTER CABLE (UPPER) (ГОРЕН КОМПЮТЪРЕН КАБЕЛ) (37) с COMPUTER CABLE (MIDDLE) (СРЕДЕН КОМПЮТЪРЕН КАБЕЛ) (38).

   За тази стъпка не са необходими крепежни елементи
   ЗАБЕЛЕЖКА: Тази стъпка може да е по-лесна с помощта на втори човек.

5. Инсталирайте CONSOLE SUPPORT (ПОДДРЪЖКА НА КОНЗОЛАТА) (5) в UPRIGHTS (СТОЙКИ) (L,R)(3,4) с 6 Button Head Socket BOLTS (БОЛТОВЕ С БУТОННА ГЛАВА) (87), 2 FLAT WASHERS (ПЛОСКИ ШАЙБИ) (79) и 4 CURVED WASHERS (ИЗВИТИ ШАЙБИ) (88), като използвате SCREW DRIVER (ОТВЕРТКА) (104).

   КРЕПЕЖНИ ЕЛЕМЕНТИ
   6 Button Head Socket (Болтове с бутонна глава) (87)
   2 Flat Washers (Плоски шайби) (79)
   4 Curved Washers (Извити шайби) (88)

Не се опитвайте да местите уреда, освен ако не е в сгънато и заключено положение. Извадете захранващия кабел от предната част на уреда, за да избегнете евентуални повреди. Използвайте и двата парапета, за да маневрирате с уреда до желаната позиция.

ИНСТРУКЦИИ ЗА СГЪВАНЕ

• ЗА ДА СГЪНЕТЕ ПЪТЕКАТА ЗА БЯГАНЕ
  Издърпайте Lock Pin (Заключващия щифт) навън и повдигнете бягащата повърхност на пътеката, докато се закрепи от заключващия механизъм на лявата вертикална тръба. Ще чуете щракване, когато е закрепена.


• ЗА ДА РАЗГЪНЕТЕ ПЪТЕКАТА ЗА БЯГАНЕ
  Приложете лек натиск напред върху бягащата повърхност на пътеката с дясната си ръка. Издърпайте Lock Pin (Заключващия щифт) навън и бавно спуснете бягащата повърхност на пода.



ИНСТРУКЦИИ ЗА ТРАНСПОРТИРАНЕ

Пътеката за бягане е оборудвана с две транспортни колела, които се задействат, когато пътеката е сгъната. След сгъване просто оттъркаляйте пътеката.

ИНСТРУКЦИИ ЗА РЕГУЛИРАНЕ НА НАКЛОНА

• Повдигнете платформата нагоре, така че Adjustment Foot Pad (Подложката за регулиране на крака) да се отдели от земята.


• Извадете Step-Up Frame Pop Pin (Изскачащия щифт на рамката за стъпване).


• Изберете желаната настройка на наклона, след което поставете Pop pin (Изскачащия щифт). Моля, уверете се, че сте регулирали и двете страни на едно и също ниво.


РАБОТА С ВАШАТА ПЪТЕКА ЗА БЯГАНЕ

TR150 CONSOLE (КОНЗОЛА TR150)

ПЪРВИ СТЪПКИ

Включете пътеката за бягане, като я включите в подходящ контакт, след което включете превключвателя на захранването, разположен в предната част на пътеката за бягане под капака на двигателя. Уверете се, че Safety key (Ключът за безопасност) е поставен, тъй като пътеката за бягане няма да работи без него.
След това пътеката за бягане ще влезе в режим на готовност, който е началната точка за работа.

БЪРЗО СТАРТИРАНЕ

1. Прикрепете Safety key (Ключа за безопасност), за да активирате дисплея (ако вече не е включен).
2. Натиснете Start (Старт), за да започне движението на лентата. Регулирайте желаната скорост с помощта на бутоните Speed ▲ (Скорост ▲) и ▼ (▼). Можете също да използвате бутоните SPEED (СКОРОСТ) от 1 до 9, за да регулирате скоростта.
3. За да забавите лентата, натиснете и задръжте бутона Speed ▼ (Скорост ▼) до желаната скорост. Можете също да натиснете бутоните SPEED (СКОРОСТ) от 1 до 9.
4. За да спрете лентата, натиснете Stop (Стоп) или издърпайте Safety key (Ключа за безопасност).

ФУНКЦИЯ ПАУЗА/СТОП/НУЛИРАНЕ

1. Когато пътеката за бягане работи, функцията за пауза може да се използва, като веднъж се натисне червения Stop (Стоп). Това бавно ще забави лентата до спиране. Показанията за Time (Време), Distance (Разстояние) и Calorie (Калории) ще се запазят, докато уредът е в режим на пауза. След пет минути дисплеят ще се нулира и ще се върне към началния екран.
2. За да възобновите тренировката си, когато сте в режим на Pause (Пауза), натиснете Start (Старт). Скоростта ще се върне към предишните настройки.
3. Pause (Пауза) се изпълнява, когато Stop (Стоп) е натиснат веднъж. Ако Stop (Стоп) е натиснат втори път, конзолата ще се нулира и ще се върне към екрана в режим на готовност (стартиране).

ДИСПЛЕЙ ЗА КАЛОРИИ

Показва кумулативните изгорени калории във всеки даден момент по време на тренировката ви.

Забележка: Това е само грубо ръководство, използвано за сравнение на различни тренировъчни сесии, което не може да се използва за медицински цели.

ИЗКЛЮЧВАНЕ НА ПЪТЕКАТА ЗА БЯГАНЕ

1. Дисплеят автоматично ще се изключи (ще премине в режим на заспиване) след 30 минути (без операции с клавиши). Пътеката за бягане ще консумира много малко ток в режим на заспиване (приблизително колкото вашия телевизор, когато е изключен).
2. Извадете захранващия кабел.
3. Изключете главния превключвател в предната част на пътеката за бягане, под капака на двигателя.

СЪОБЩЕНИЕ ЗА СМАЗВАНЕ

Когато "Lube" (Смазване) се появи на LCD дисплея, проверете смазването под платформата за ходене. Вижте инструкциите за добавяне на смазка, ако е необходимо. След нанасяне задръжте ENTER (ВЪВЕЖДАНЕ) за 3 секунди, за да нулирате съобщението.

ПРОФИЛИ НА ПРЕДВАРИТЕЛНО ЗАДАДЕНИ ПРОГРАМИ

P1

P2

P3

P4

P5

P6

P7

P8

P9

P10

P11

P12

Key (Ключ):
Speed (Скорост)

ПРОГРАМИРУЕМИ ФУНКЦИИ

Пътеката за бягане TR150 предоставя 12 програми (P1,P2,P3......P12). Всяка програма има свои специфични вариации на скоростта.

За да изберете и стартирате предварително зададена програма

1. Уверете се, че машината е в режим на четене. Натиснете Program (Програма), за да изберете желаната програма (P1,P2, .....P12), след това натиснете и освободете Start (Старт), за да започнете програмата със стойностите по подразбиране.
2. Всяка програма ще продължи 30 минути. Това е предварително зададената стойност. След всяка минута по време на програмата, Speed (Скоростта) ще се регулира автоматично. Настройката Speed (Скорост) може също да се регулира ръчно по всяко време по време на програмата. 3 секунди преди края на програмата ще прозвучи зумер три пъти, след което лентата ще спре.

ОБЩА ПОДДРЪЖКА

Колан и платформа - Вашата бягаща пътека използва високоефективна платформа с ниско триене. Производителността се максимизира, когато платформата се поддържа възможно най-чиста. Използвайте мека, влажна кърпа или хартиена кърпа, за да избършете областта между рамката и 6 - 8" под колана. Това трябва да се прави веднъж на всеки два месеца, за да се удължи живота на колана и платформата. Използвайте само вода - без почистващи препарати или абразиви. Разтвор на мек сапун и вода, заедно с найлонова четка за търкане, ще почистят горната част на текстурирания колан. Оставете колана да изсъхне преди употреба.
Прах от колана - Това се случва по време на нормалното разработване или докато коланът се стабилизира. Избърсването на излишното с влажна кърпа ще сведе до минимум натрупването.
Общо почистване - Мръсотията, прахът и космите от домашни любимци могат да блокират въздухозаборниците и да се натрупат върху бягащия колан. На месечна база: почиствайте с прахосмукачка под вашата бягаща пътека, за да предотвратите натрупването. Всеки втори месец трябва да премахвате черния капак на мотора и внимателно да почиствате с прахосмукачка мръсотията, която може да се е натрупала. ИЗКЛЮЧЕТЕ ЗАХРАНВАЩИЯ КАБЕЛ ПРЕДИ ТАЗИ ЗАДАЧА.
Има график/таблица за поддръжка, включена в съдържанието за удобно водене на записи.

РЕГУЛИРАНЕ НА КОЛАНА

Регулиране на напрежението на бягащия колан - Напрежението на колана не е от решаващо значение за повечето потребители. Въпреки това е много важно за джогъри и бегачи, за да осигури гладка и стабилна повърхност за бягане. Регулирането трябва да се извърши от задния валяк с 6-милиметровия шестостенен ключ, предоставен в пакета с части. Регулиращите болтове са разположени в края на стъпаловидните релси, както е показано на диаграмата по-долу.

Затегнете задния валяк само достатъчно, за да предотвратите приплъзване на предния валяк. Завъртете болтовете за регулиране на напрежението на бягащия колан по посока на часовниковата стрелка с 1/4 оборот всеки и проверете за правилно напрежение, като ходите по колана и се уверите, че не се плъзга или колебае при всяка стъпка. Когато се извърши регулиране на напрежението на колана, трябва да сте сигурни, че завъртате болтовете от двете страни равномерно, в противен случай коланът може да започне да се движи към едната страна, вместо да се движи в средата на платформата.
НЕ ЗАТЯГАЙТЕ ПРЕКАЛЕНО – Прекаленото затягане ще причини повреда на колана и преждевременна повреда на лагерите. Ако затегнете колана много и той все още се плъзга, проблемът всъщност може да е задвижващият ремък - разположен под капака на мотора - който свързва мотора с предния валяк. Ако този ремък е разхлабен, се усеща подобно на разхлабен колан за ходене. Затягането на ремъка на мотора трябва да се извърши от обучен сервизен техник.

РЕГУЛИРАНЕ НА ПРОСЛЕДЯВАНЕТО НА БЯГАЩИЯ КОЛАН

Бягащата пътека е проектирана така, че бягащият колан да остава разумно центриран по време на употреба. Нормално е някои колани да се отклоняват близо до едната страна по време на употреба, в зависимост от походката на потребителя и ако той предпочита единия крак. Но ако по време на употреба коланът продължава да се движи към едната страна, са необходими корекции.

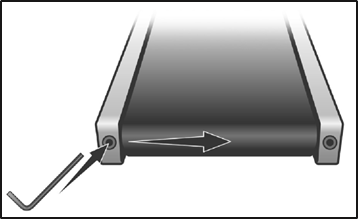

НАСТРОЙКА НА ПРОСЛЕДЯВАНЕТО НА БЯГАЩИЯ КОЛАН

За тази настройка е предвиден 5-милиметров шестостенен ключ. Направете настройки за проследяване на левия болт. Задайте скорост на колана на 3 mph. Имайте предвид, че малка корекция може да направи драматична разлика, която може да не е очевидна веднага. Ако коланът е твърде близо до лявата страна, завъртете болта само с 1/4 оборот надясно (по посока на часовниковата стрелка) и изчакайте няколко минути, докато коланът се регулира сам. Продължете да правите 1/4 обороти, докато коланът се стабилизира в центъра на бягащата платформа.
Ако коланът е твърде близо до дясната страна, завъртете болта обратно на часовниковата стрелка. Коланът може да изисква периодично регулиране на проследяването в зависимост от употребата и характеристиките на ходене/бягане. Някои потребители могат да повлияят на проследяването по различен начин. Очаквайте да правите корекции, както е необходимо, за да центрирате бягащия колан. Корекциите ще станат по-малко проблем за поддръжка, когато коланът се използва. Правилното проследяване на колана е отговорност на собственика, обща за всички бягащи пътеки.

ВНИМАНИЕ
Повреда на бягащия колан в резултат на неправилно проследяване / регулиране на напрежението не се покрива от гаранцията на XTERRA.

ПРОЦЕДУРА ЗА СМАЗВАНЕ НА КОЛАНА/ПЛАТФОРМАТА

Първо, трябва да почистите между колана и платформата, за да премахнете всички отпадъци, които може да са попаднали там. Използвайте чиста кърпа, която не се разнищва, тениска или лека кърпа. По средата между края на бягащата пътека и капака на мотора, пъхнете дрехата под колана, докато можете да я хванете от двете страни на колана. Издърпайте дрехата по цялата дължина на колана 1-2 пъти. Отстранете дрехата.
Поддържането на платформата смазана на препоръчителните интервали осигурява възможно най-дълъг живот на вашата бягаща пътека. Ако смазката изсъхне, триенето между колана и платформата се увеличава и поставя ненужно напрежение върху задвижващия мотор, задвижващия ремък и електронната платка за управление на мотора, което може да доведе до повреда на тези компоненти. Несмазването на платформата на редовни интервали може да анулира гаранцията.
Коланът и платформата са предварително смазани и последващото смазване трябва да се извършва на всеки 40 часа употреба или ако забележите, че платформата е суха. Препоръчително е да достигнете между колана и платформата, за да проверите дали има смазка, всеки втори месец. Ако проверите и няма смазка, следвайте процедурата по-долу. Използвайте следната процедура, за да нанесете силиконовата смазка:

1. Изключете превключвателя на захранването и извадете захранващия кабел от контакта.
2. Измерете 18" от ръба на капака на мотора; коленичете и достигнете под колана. приблизително 4-6" от единия ръб. Впръскайте линия смазка с ширина около 1/8" x 15" дълга в "S" модел, перпендикулярно на капака на мотора.
3. Повторете процеса от противоположната страна.
4. Включете електрическия кабел обратно в контакта и включете превключвателя на захранването.
5. Вървете по колана с умерена скорост в продължение на пет минути, за да разпределите равномерно силиконовата смазка.

СЕРВИЗЕН КОНТРОЛЕН СПИСЪК - РЪКОВОДСТВО ЗА ДИАГНОСТИКА

Преди да се свържете с нас за помощ, моля, прегледайте следната информация. Това може да ви спести време и разходи. Този списък включва често срещани проблеми, които може да не са покрити от гаранцията на бягащата пътека.

Проблем	Значение	Решение/Причина
Конзолата показва LUBE	Напомняне да проверите смазването под платформата за ходене	Проверете смазването под колана за ходене. Вижте процедурата за смазване на платформата на колана. Задръжте бутона ENTER за 3 секунди, за да нулирате
Конзолата показва E1	Конзолата показва E1 8~10 секунди след натискане на бутона "Start" (Старт).	Работи ли моторът след натискане на бутона "Start" (Старт)? Конекторът може да е разхлабен Проверете кабела, свързващ конзолата и контролера, за правилна връзка.
Конзолата показва E0	Неизправност на предпазния превключвател	Поставен ли е предпазният ключ правилно? Правилно ли е свързан предпазният колан към конзолата? Има ли повреден конектор? Дефектен ли е предпазният превключвател?
Конзолата показва E2	Защита от свръхток Бягащата пътека е претоварена, активирана е защитата на контролера.	Проверете за правилно подравняване на колана за ходене. Не забравяйте да смазвате колана периодично, за да сведете до минимум съпротивлението. Има ли повреда на лагерите? Прегрял ли е моторът?
Конзолата показва E4	Неправилно входно напрежение на мотора. Моторът не е свързан правилно.	Моторът не е свързан правилно или не е свързан към контролера.
Конзолата показва E5	Комуникацията е прекъсната между конзолата и контролера или грешка в комуникацията	Проверете за правилна връзка между конзолата и контролера.
Конзолата показва E6	Неизправност на контролера	Повреда на компонента на контролера
Конзолата показва E7	Ненормално входно захранване	Проверете за правилно входно напрежение за бягащата пътека.

ОГРАНИЧЕНА ГАРАНЦИЯ НА ПРОИЗВОДИТЕЛЯ

В сила от 25 ноември 2019 г. - ОГРАНИЧЕНА ГАРАНЦИЯ ЗА ПЪТЕКА ЗА БЯГАНЕ
XTERRA Inc. гарантира всички части на пътеките си за бягане за домашна употреба за период от време, посочен по-долу, от датата на продажба на дребно, както е определено от касова бележка или при липса на касова бележка, осемнадесет (18) месеца от оригиналната дата на доставка от фабриката. Отговорностите на XTERRA включват предоставяне на нови или възстановени части, по избор на XTERRA, и техническа поддръжка на нашите независими дилъри и сервизни организации. При липса на дилър или сервизна организация, тези гаранции ще се администрират от XTERRA директно на потребител. Гаранционният период се прилага за следните компоненти:

Ограничена гаранция за домашна употреба

Рамка	Мотор	Части	Труд
Доживотна	1 година	90 дни	90 дни

НОРМАЛНИ ОТГОВОРНОСТИ НА ПОТРЕБИТЕЛЯ
Тази гаранция се прилага само за продукти при обикновена домашна употреба. Потребителят е отговорен за изброените по-долу елементи:

1. Гаранционната карта за регистрация трябва да бъде попълнена и върната на адреса, посочен на картата, в рамките на 10 дни от първоначалната покупка, за да се потвърди ограничената гаранция на производителя.
2. Правилна употреба на пътеката за бягане в съответствие с инструкциите, предоставени в това ръководство, включително поддръжка.
3. Правилно свързване към захранване с достатъчно напрежение, смяна на изгорели предпазители, ремонт на разхлабени връзки или дефекти в окабеляването на къщата/съоръжението.
4. Разходи за осигуряване на достъпност на пътеката за бягане за обслужване, включително всеки елемент, който не е бил част от пътеката за бягане в момента на изпращането й от фабриката.
5. Повреди на покритието на пътеката за бягане по време на транспортиране, инсталиране или след инсталиране.

ИЗКЛЮЧЕНИЯ
Тази гаранция не покрива следното:

1. ПОСЛЕДВАЩИ, СЪПЪТСТВАЩИ ИЛИ СЛУЧАЙНИ ЩЕТИ, КАТО НАПРИМЕР ЩЕТИ НА ИМУЩЕСТВО И СЛУЧАЙНИ РАЗХОДИ, ПРОИЗТИЧАЩИ ОТ НАРУШЕНИЕ НА ТАЗИ ПИСМЕНА ИЛИ КАКВАТО И ДА Е ПОДРАЗБИРАЩА СЕ ГАРАНЦИЯ. Забележка: Някои щати не позволяват изключването или ограничаването на случайни или последващи щети, така че това ограничение или изключване може да не се отнася за вас. Забележка: Някои щати не позволяват изключването или ограничаването на случайни или последващи щети, така че това ограничение или изключване може да не се отнася за вас.
2. Възстановяване на разходи за сервизно посещение на потребителя. Възстановяване на разходи за сервизно посещение на дилъра, което не включва неизправност или дефекти в изработката или материала, за уреди, които са извън гаранционния период, за уреди, които са извън периода за възстановяване на разходи за сервизно посещение, за пътеки за бягане, които не изискват смяна на компоненти, или пътеки за бягане, които не са при обикновена домашна употреба.
3. Щети, причинени от услуги, извършени от лица, различни от упълномощени сервизни компании на XTERRA, използване на части, различни от оригинални части на XTERRA, или външни причини, като например промени, модификации, злоупотреба, неправилна употреба, злополука, неправилна поддръжка, неадекватно захранване или непреодолима сила.
4. Продукти с оригинални серийни номера, които са били премахнати или променени.
5. Продукти, които са били; продадени, прехвърлени, заменени или дадени на трета страна.
6. Продукти, които се използват като модели за излагане в магазина.
7. Продукти, които нямат регистрирана гаранция във XTERRA, Inc. XTERRA си запазва правото да поиска доказателство за покупка, ако не съществува гаранционен запис за продукта.
8. Използване на продукта в среда, различна от жилищна.
9. ТАЗИ ГАРАНЦИЯ Е ИЗРИЧНО ВМЕСТО ВСИЧКИ ДРУГИ ГАРАНЦИИ, ИЗРИЧНИ ИЛИ ПОДРАЗБИРАЩИ СЕ, ВКЛЮЧИТЕЛНО ГАРАНЦИИТЕ ЗА ПРОДАВАЕМОСТ И/ИЛИ ГОДНОСТ ЗА ОПРЕДЕЛЕНА ЦЕЛ.

СЕРВИЗ
Запазете касовата си бележка. Дванадесет (12) месеца от датата на касовата бележка или осемнадесет (18) месеца от датата на доставка от фабриката, както е определено от серийния номер, установява гаранционния период, ако се изисква сервиз. Ако се извършва сервиз, във ваш интерес е да получите и запазите всички разписки. Тази писмена гаранция ви дава специфични законни права. Може да имате и други права, които варират в различните щати. Сервизът по тази гаранция трябва да бъде получен, като се следват тези стъпки, по ред:

1. Свържете се с вашия продаващ упълномощен дилър на XTERRA. ИЛИ
2. Свържете се с вашата местна упълномощена сервизна организация на XTERRA.
3. Ако има въпрос относно това къде да получите сервиз, свържете се с нашия сервизен отдел на (870) 336-4286.
4. Задължението на XTERRA по тази гаранция е ограничено до ремонт или замяна, по избор на XTERRA, на продукта чрез един от нашите упълномощени сервизни центрове. Всички ремонти трябва да бъдат предварително разрешени от XTERRA. Ако продуктът бъде изпратен до сервизен център, транспортните разходи до и от сервизния център ще бъдат отговорност на клиента. За резервни части, изпратени, докато продуктът е в гаранция, клиентът ще бъде отговорен за разходите за доставка и обработка. За сервиз в дома клиентът ще бъде отговорен за такса за посещение. Ще има допълнителна такса за посещение, ако клиентът се намира на повече от 100 мили от най-близкия сервизен център.
5. Собственикът е отговорен за адекватна опаковка при връщане на XTERRA. XTERRA не носи отговорност за щети при транспортиране. Направете всички искове за щети при транспортиране със съответния превозвач. НЕ ИЗПРАЩАЙТЕ НИКАКЪВ УРЕД ДО НАШАТА ФАБРИКА БЕЗ НОМЕР ЗА РАЗРЕШЕНИЕ ЗА ВРЪЩАНЕ. Всички уреди, пристигащи без номер за разрешение за връщане, ще бъдат отказани.
6. За всякаква допълнителна информация или за да се свържете с нашия сервизен отдел по пощата, изпратете кореспонденцията си на:
   XTERRA
   P.O. Box 2037
   Jonesboro, AR 72402-2037

Характеристиките или спецификациите на продукта, както са описани или илюстрирани, подлежат на промяна без предизвестие. Всички гаранции се правят от XTERRA, Inc. Тази гаранция се прилага само в 48-те съседни щата на Съединените щати. ЗАБЕЛЕЖКА: Това не се отнася за Аляска или Хавай.

© 2019 Всички права запазени.

Препратки

• Home Fitness Equipment | XTERRA Fitness | Warranty Registration
• http://www.p65warnings.ca.gov

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Ръководство за бягаща пътека Xterra TR150

Налични езици
