Instalace

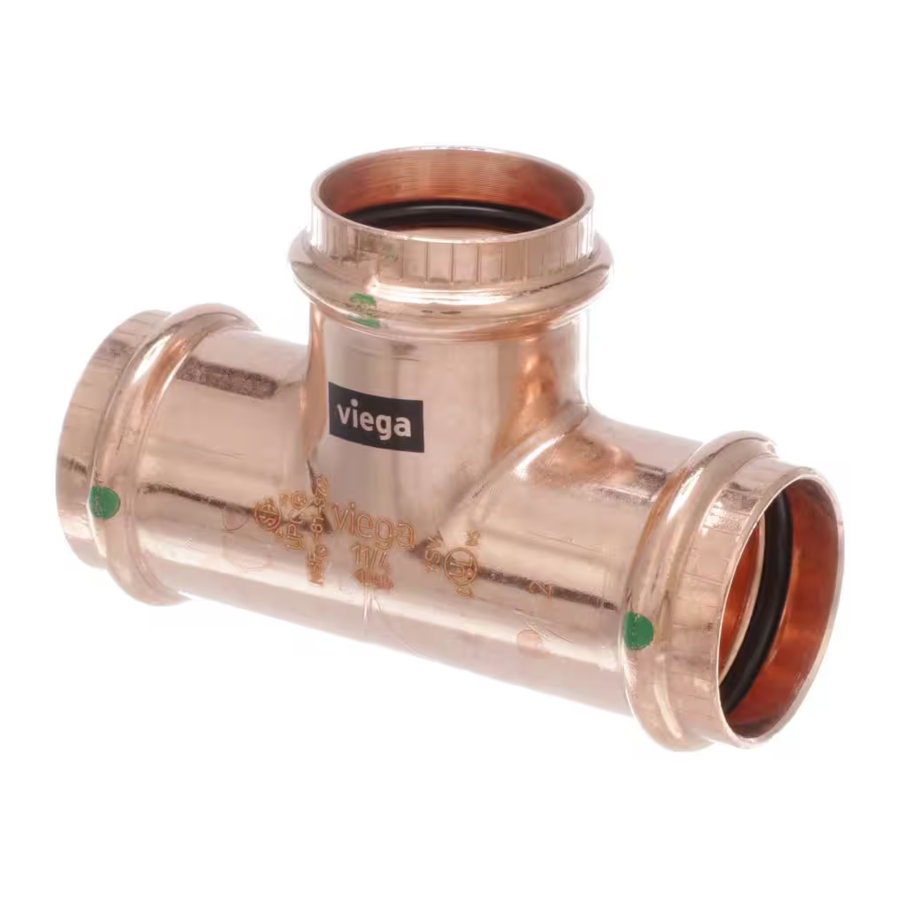

Spojky Viega ProPress ½" až 4"
Spojky velikostí 1/2"–2" jsou určeny pro tvrdé měděné trubky ½"–2" nebo měkké měděné trubky ½"–1¼".
Spojky velikostí 21/2"–4" jsou určeny pouze pro tvrdé měděné trubky.
Produkty Viega jsou navrženy pro instalaci autorizovanými a vyškolenými instalatéry a mechaniky, kteří jsou obeznámeni s produkty Viega a jejich instalací. Instalace neprofesionály může vést ke ztrátě záruky Viega LLC.

Přečtěte si a pochopte všechny pokyny pro instalaci spojek Viega ProPress. Nedodržení všech pokynů může vést k rozsáhlým škodám na majetku, vážnému zranění nebo smrti.

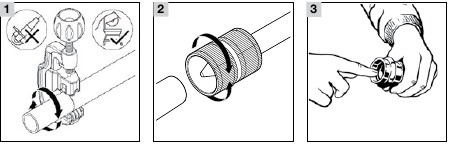

Trubku uřízněte kolmo. Při řezání trubku nedeformujte.
Odstraňte otřepy z vnitřní i vnější strany trubky a připravte ji na správnou hloubku zasunutí pomocí přípravného nástroje nebo jemnozrnného brusného papíru.
Spojky obsahují těsnicí prvek a mohou obsahovat oddělovací kroužek nebo uchopovací kroužek. Zkontrolujte, zda jsou všechny součásti přítomny, čisté a nepoškozené. Nepoužívejte oleje ani maziva.
Pro aplikace vyžadující odlišné těsnicí prvky odstraňte těsnicí prvek instalovaný ve výrobě a nahraďte jej příslušným těsnicím prvkem. Viz Pokyny k produktu pro výměnu těsnicích prvků.

Označte správnou hloubku zasunutí podle následující tabulky minimální hloubky zasunutí ProPress. Nesprávná hloubka zasunutí může vést k nesprávnému utěsnění. Doporučuje se, aby bylo značení hloubky viditelné na dokončené sestavě.

Minimální hloubka zasunutí ProPress
Velikost trubky (in)	d (in)	d (mm)
½	3/4	19
¾	7/8	23
1	7/8	23
1¼	1	26
1½	1⁷/₁₆	37
2	1⁹/₁₆	40
2½	1 ¹¹/₁₆	43
3	1 ¹⁵/₁₆	50
4	2³/₈	60

Měděná trubka musí být před instalací ventilu ProPress zbavena povrchových nedokonalostí, včetně kovových ražených tiskových čar.

V následující tabulce naleznete minimální vzdálenost mezi spojkami, abyste zajistili správné stlačení. Nedodržení této vzdálenosti může vést k nesprávnému utěsnění.

Minimální vzdálenost ProPress (d)
Velikost trubky (in)	d (in)	d (mm)
½	0	0
¾	0	0
1	0	0
1¼	7/16	10
1½	5/8	15
2	3/4	20
2½	5/8	15
3	5/8	15
4	5/8	15

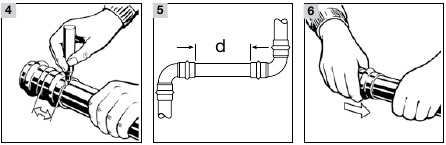

Mírným otáčením nasuňte tvarovku na trubku do označené hloubky. Konec trubky se musí dotýkat dorazu. Po dokončení sestavy se doporučuje, aby bylo značení hloubky stále viditelné.

Během lisování udržujte končetiny a cizí předměty mimo lisovací nástroj, abyste zabránili zranění nebo neúplnému stlačení.
Lisování tvarovek 1/2" až 2"

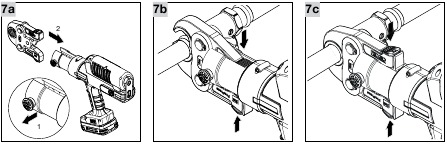

1. Vložte příslušnou čelist Viega ProPress (2) do lisovacího nástroje a zatlačte ji dovnitř, přidržujte kolík (1), dokud nezapadne na místo.
2. Otevřete čelist a umístěte ji v pravém úhlu na tvarovku. Vizuálně zkontrolujte hloubku zasunutí pomocí značky na trubce.
3. Podržte spoušť na lisovacím nástroji, dokud se lisovací čelisti zcela nezachytí na tvarovce. Čelisti se automaticky uvolní po úplném stlačení. Po stlačení otevřete čelist a vyjměte lisovací nástroj.
Lisování tvarovek 21/2" až 4"
1. Připojení ProPress 2½" až 4" se musí provádět s kompatibilními kroužky. Nekombinujte pohony a kroužky od různých výrobců. Nepoužívejte kroužky určené pro bronzové tvarovky 2½" až 4". Použití nekompatibilních kroužků bude mít za následek nesprávné připojení.

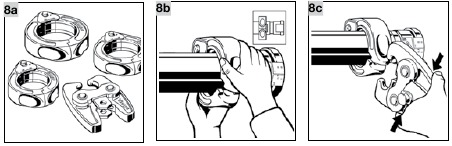

2. Otevřete kroužek XL-C a umístěte jej v pravém úhlu na tvarovku. Kroužek XL-C musí být zachycen na lemu tvarovky. Zkontrolujte hloubku zasunutí.
3. Se zasunutým pohonem V2 do nástroje otevřete pohon V2 a připojte jej ke kroužku XL-C.
4. Podržte spoušť, dokud se pohon V2 zcela nezachytí na kroužku XL-C. Během lisování udržujte končetiny a cizí předměty mimo kroužek XL-C a pohon V2, abyste zabránili zranění nebo neúplnému stlačení. Po dokončení stlačení uvolněte pohon V2 z kroužku XL-C. Vyjměte kroužek XL-C z tvarovky.

Tlaková zkouška s technologií Smart Connect^®
Nestlačené spoje se nacházejí natlakováním systému vzduchem nebo vodou. Při zkoušení vodou je správný rozsah tlaku 15 psi až 85 psi. Při zkoušení stlačeným vzduchem je správný rozsah tlaku ½ psi až 45 psi. Pokud zkoušíte stlačeným vzduchem, použijte schválený roztok pro detekci úniku. Po úspěšné tlakové zkoušce může být systém tlakově zkoušen až do 200 psi vzduchem nebo až do 600 psi vodou.
Testování nestlačených spojů pomocí Smart Connect nenahrazuje požadavky na tlakové zkoušky podle místních předpisů a norem.
