Návod k použití nerezového systému Viega ProPress

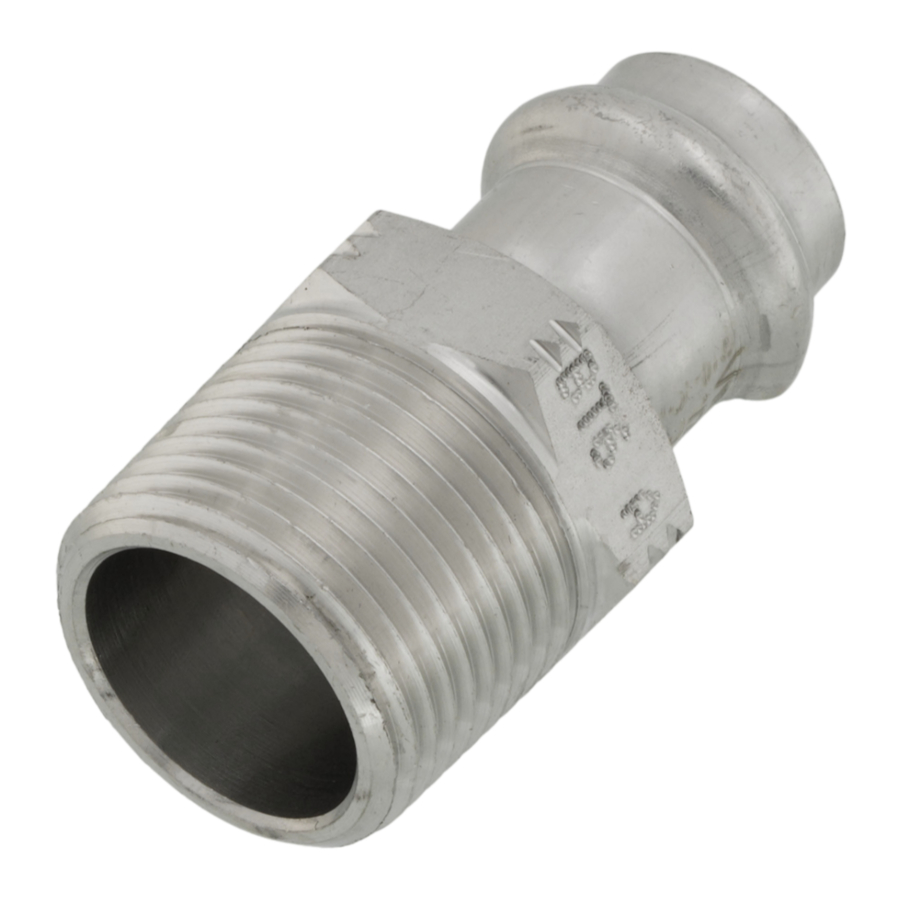

Lisované tvarovky Viega ProPress z nerezové oceli ½"–4"
Používejte pouze s nerezovými trubkami Viega.
Výrobky Viega jsou navrženy k instalaci licencovanými a vyškolenými odborníky v oboru instalatérství a strojírenství, kteří jsou obeznámeni s výrobky Viega a jejich instalací. Instalace neprofesionály může vést ke ztrátě záruky společnosti Viega LLC.
Přečtěte si a pochopte všechny pokyny k instalaci tvarovek Viega ProPress. Nedodržení všech pokynů může vést k rozsáhlým škodám na majetku, vážnému zranění nebo smrti.
Kroky montáže
- Trubku uřízněte kolmo. Při řezání trubku nedeformujte.
![]()
- Odstraňte otřepy z vnitřní i vnější strany trubky a připravte ji na správnou hloubku zasunutí pomocí přípravného nástroje nebo jemnozrnného brusného papíru.
![]()
- Tvarovky obsahují těsnicí prvek a mohou obsahovat oddělovací kroužek nebo přidržovací kroužek. Zkontrolujte, zda jsou všechny komponenty přítomny, čisté a nepoškozené. Nepoužívejte oleje ani maziva.
![]()
![informace]()
Pro aplikace vyžadující různé těsnicí prvky odstraňte těsnicí prvek instalovaný ve výrobním závodě a nahraďte jej příslušným těsnicím prvkem. Viz Výměna těsnění Prvky – pokyny k výrobku. - Označte správnou hloubku zasunutí podle tabulky minimální hloubky zasunutí ProPress. Nesprávná hloubka zasunutí může vést k nesprávnému utěsnění. Doporučuje se, aby bylo označení hloubky viditelné na dokončené sestavě.
![]()
| Minimální hloubka zasunutí ProPress (d) | ||
| Velikost trubky (in) | d (in) | d (mm) |
| ½ | 3/4 | 19 |
| ¾ | 7/8 | 23 |
| 1 | 7/8 | 23 |
| 1¼ | 1 | 26 |
| 1½ | 1 7/16 | 37 |
| 2 | 1 9/16 | 40 |
| 2½ | 1 11/16 | 43 |
| 3 | 1 15/16 | 50 |
| 4 | 2 3/8 | 60 |
- Pro zajištění správného lisování se řiďte následující tabulkou s minimální vzdáleností mezi tvarovkami. Nedodržení této vzdálenosti může vést k nesprávnému utěsnění.
![]()
| Minimální vzdálenost ProPress (d) | ||
| Velikost trubky (in) | d (in) | d (mm) |
| ½ | 0 | 0 |
| ¾ | 0 | 0 |
| 1 | 0 | 0 |
| 1¼ | 7/16 | 10 |
| 1½ | 5/8 | 15 |
| 2 | 3/4 | 20 |
| 2½ | 5/8 | 15 |
| 3 | 5/8 | 15 |
| 4 | 5/8 | 15 |
- Za mírného otáčení nasuňte tvarovku na trubku do označené hloubky. Konec trubky se musí dotýkat dorazu. Po dokončení sestavy se doporučuje, aby bylo označení hloubky stále viditelné.
![]()
Během lisování se držte mimo dosah končetin a cizích předmětů od lisovacího nástroje, abyste předešli zranění nebo neúplnému lisování.
Lisování tvarovek ½" až 2"
7a. Vložte příslušnou lisovací čelist Viega ProPress (2) do lisovacího nástroje a zatlačte ji dovnitř, přičemž držte kolík (1), dokud nezapadne na místo.
7b. Otevřete čelist a umístěte ji v pravém úhlu na tvarovku. Vizuálně zkontrolujte hloubku zasunutí pomocí značky na trubce.
7c. Držte spoušť na lisovacím nástroji, dokud lisovací čelisti zcela nezapadnou do tvarovky. Čelisti se automaticky uvolní po úplném lisování. Po lisování otevřete čelist a vyjměte lisovací nástroj.
Lisování tvarovek 2½" až 4"
8a. Spoje ProPress 2½" až 4" se musí provádět s kompatibilními kroužky. Nekombinujte ovladače a kroužky od různých výrobců. Nepoužívejte kroužky určené pro bronzové tvarovky 2½" až 4". Použití nekompatibilních kroužků povede k nesprávnému připojení.
8b. Otevřete kroužek XL-C a umístěte jej v pravém úhlu na tvarovku. Kroužek XL-C musí být nasazen na lemu tvarovky. Zkontrolujte hloubku zasunutí.
8c. S ovladačem V2 vloženým do nástroje otevřete ovladač V2 a připojte jej ke kroužku XL-C.
8d. Držte spoušť, dokud ovladač V2 zcela nezapadne do kroužku XL-C. Během lisování se držte mimo dosah končetin a cizích předmětů od kroužku XL-C a ovladače V2, abyste předešli zranění nebo neúplnému lisování. Po dokončení lisování uvolněte ovladač V2 z kroužku XL-C. Vyjměte kroužek XL-C z tvarovky.
Tlakové zkoušky s technologií Smart Connect®
Nelisované spoje se lokalizují natlakováním systému vzduchem nebo vodou. Při zkoušce vodou je správný rozsah tlaku 15 psi až 85 psi. Při zkoušce stlačeným vzduchem je správný rozsah tlaku ½ psi až 45 psi. Pokud provádíte zkoušku stlačeným vzduchem, použijte schválený roztok pro detekci úniku. Po úspěšné tlakové zkoušce lze systém tlakově otestovat až do 200 psi se vzduchem nebo až do 600 psi s vodou.
Testování nelisovaných spojů pomocí Smart Connect nenahrazuje požadavky na tlakové zkoušky místních předpisů a norem.
Je odpovědností projektantů potrubních systémů ověřit vhodnost nerezových trubek typu 316 pro použití se zamýšleným tekutým médiem. Chemické složení kapaliny, úroveň pH, provozní teplota, úroveň chloridů, úroveň kyslíku a průtok a jejich vliv na nerezovou ocel AISI typu 316 musí být vyhodnoceny specifikátorem materiálu, aby se potvrdilo, že životnost systému bude pro zamýšlené použití dostatečná. Pokud tak neučiníte, může dojít k vážnému zranění nebo škodě na majetku. V případě dotazů a schválení se obraťte na technické oddělení společnosti Viega.
Tento dokument podléhá aktualizacím. Nejaktuálnější technickou literaturu Viega naleznete na www.viega.us.
