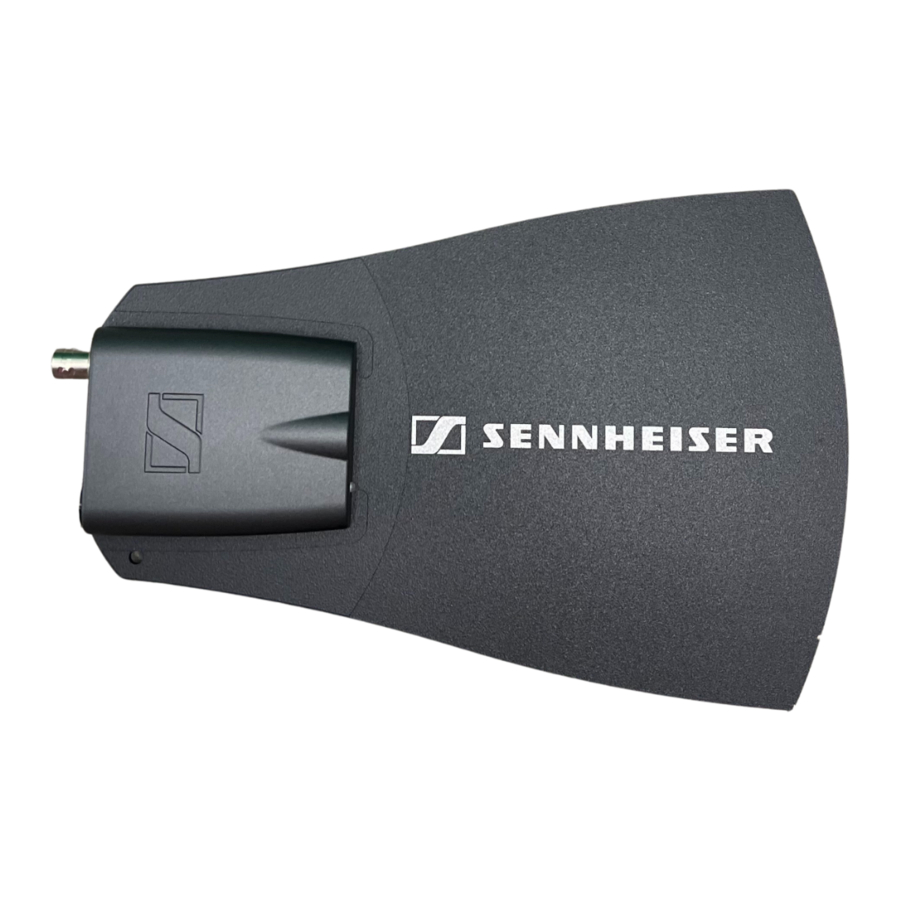

Sennheiser A 3700 - Manuál k všesměrové anténě

SPECIFIKACE

Frekvenční rozsah	470 – 866 MHz
Vyzařovací diagram	všesměrový
Zesílení (booster) typ.	bypass (-3 dB), 5 dB, 10 dB, 15 dB nastavitelné, bez DC napájení: -6 dB
Impedance	50 Ω
OIP3	≥ 32 dBm
RF připojení	BCN zásuvka
Napájení	9 – 15 V / 160 – 100 mA, DC napájení přes anténní kabel (RF OUT zásuvka)
Montážní připojení	3/8" nebo 5/8" závit
Rozměry	250 x 165 x 23 mm
Hmotnost vč. boosteru	390 g

Vyzařovací diagram

PROVOZ

Přehled

1. LED indikátor provozu
2. BNC zásuvka, RF výstup (RF out)
3. Volba zesílení
4. Montážní závit (3/8" nebo 5/8")

Nastavení

LED indikace provozu

Barva LED 1	Pozice voliče 3	Zesílení
červená		bypass/ -3 dB
zelená		+5 dB
modrá		+10 dB
bílá		+15 dB

Vhodné typy kabelů a odpovídající nastavení zesílení

V závislosti na délce kabelu musíte nastavit zesílení pomocí voliče 3.

Příslušenství

Důležité bezpečnostní pokyny

1. Přečtěte si tyto bezpečnostní pokyny a návod k obsluze produktu.
2. Uschovejte tyto bezpečnostní pokyny a návod k obsluze produktu. Při předávání produktu třetím stranám vždy přiložte všechny pokyny.
3. Při předávání produktu třetím stranám vždy přiložte tento návod k obsluze a bezpečnostní příručku.
4. Používejte pouze příslušenství, doplňky a náhradní díly specifikované výrobcem.
5. Nepokoušejte se sami otevírat kryt produktu. Na produkty otevřené zákazníkem se nevztahuje záruka.
6. Veškerý servis svěřte kvalifikovanému servisnímu personálu. Servis je nutný, pokud byl produkt jakýmkoli způsobem poškozen, pokud do produktu vnikla kapalina nebo do něj spadly předměty, pokud byl produkt vystaven dešti nebo vlhkosti, nefunguje normálně nebo spadl.
7. Používejte produkt pouze za podmínek použití uvedených ve specifikacích.
8. Nepoužívejte produkt, pokud byl poškozen během přepravy.
9. Vždy veďte kabely tak, aby o ně nikdo nemohl zakopnout.
10. Udržujte produkt a jeho připojení mimo dosah kapalin a elektricky vodivých předmětů, které nejsou nutné pro provoz produktu.
11. K čištění produktu nepoužívejte žádná rozpouštědla ani agresivní čisticí prostředky.
12.
    Velmi vysoké úrovně signálu mohou poškodit váš sluch a vaše reproduktory. Před zapnutím produktu snižte hlasitost na připojených audio zařízeních; to také pomůže zabránit akustické zpětné vazbě.

Zamýšlené použití

Produkt je určen pro vnitřní i venkovní použití.

Produkt lze používat pro komerční účely.

Za nesprávné použití se považuje, pokud je produkt používán pro jakoukoli aplikaci, která není uvedena v odpovídajícím návodu k obsluze.

Společnost Sennheiser nepřebírá odpovědnost za škody vzniklé nesprávným použitím nebo zneužitím tohoto produktu a jeho příslušenství/doplňků.

Před uvedením produktů do provozu dodržujte příslušné vnitrostátní předpisy!

Bezpečnostní pokyny pro antény

Použijte bezpečnostní lanka k ochraně antén proti převrácení/pádu.

Bezpečnostní lanka, zakončení lan a spojovací články musí svými rozměry a stavem odpovídat předpisům a normám země, ve které jsou používány!
