Sennheiser A 3700 - Manual da Antena Omnidirecional

ESPECIFICAÇÕES

Gama de frequências	470 – 866 MHz
Padrão de radiação	omnidirecional
Amplificação (amplificador) típ.	bypass (-3 dB), 5 dB, 10 dB, 15 dB ajustável, sem alimentação DC: -6 dB
Impedância	50 Ω
OIP3	≥ 32 dBm
Ligação RF	Tomada BCN
Fonte de alimentação	9 – 15 V / 160 – 100 mA, alimentação DC através do cabo da antena (tomada RF OUT)
Ligação de montagem	Rosca de 3/8" ou 5/8"
Dimensões	250 x 165 x 23 mm
Peso incl. amplificador	390 g

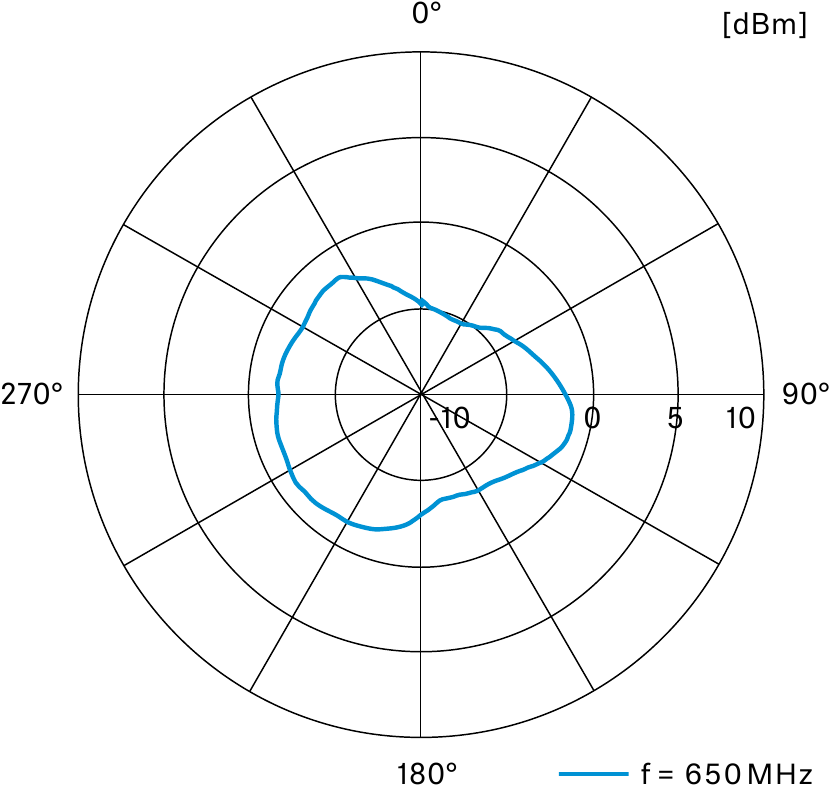

Padrão de captação

FUNCIONAMENTO

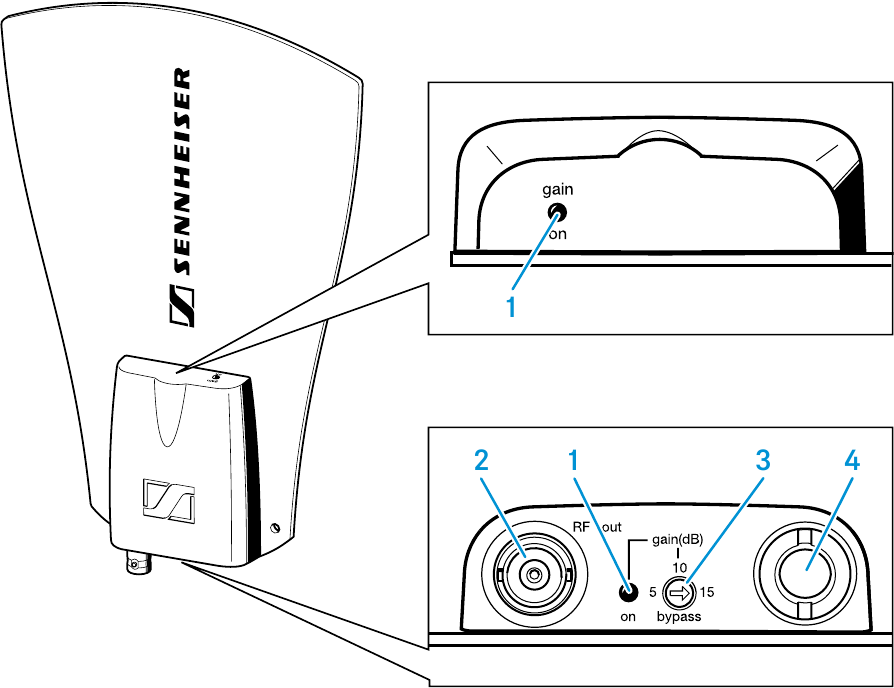

Visão geral

1. Indicador LED de funcionamento
2. Tomada BNC, saída RF (RF out)
3. Seletor de amplificação
4. Rosca de montagem (3/8" ou 5/8")

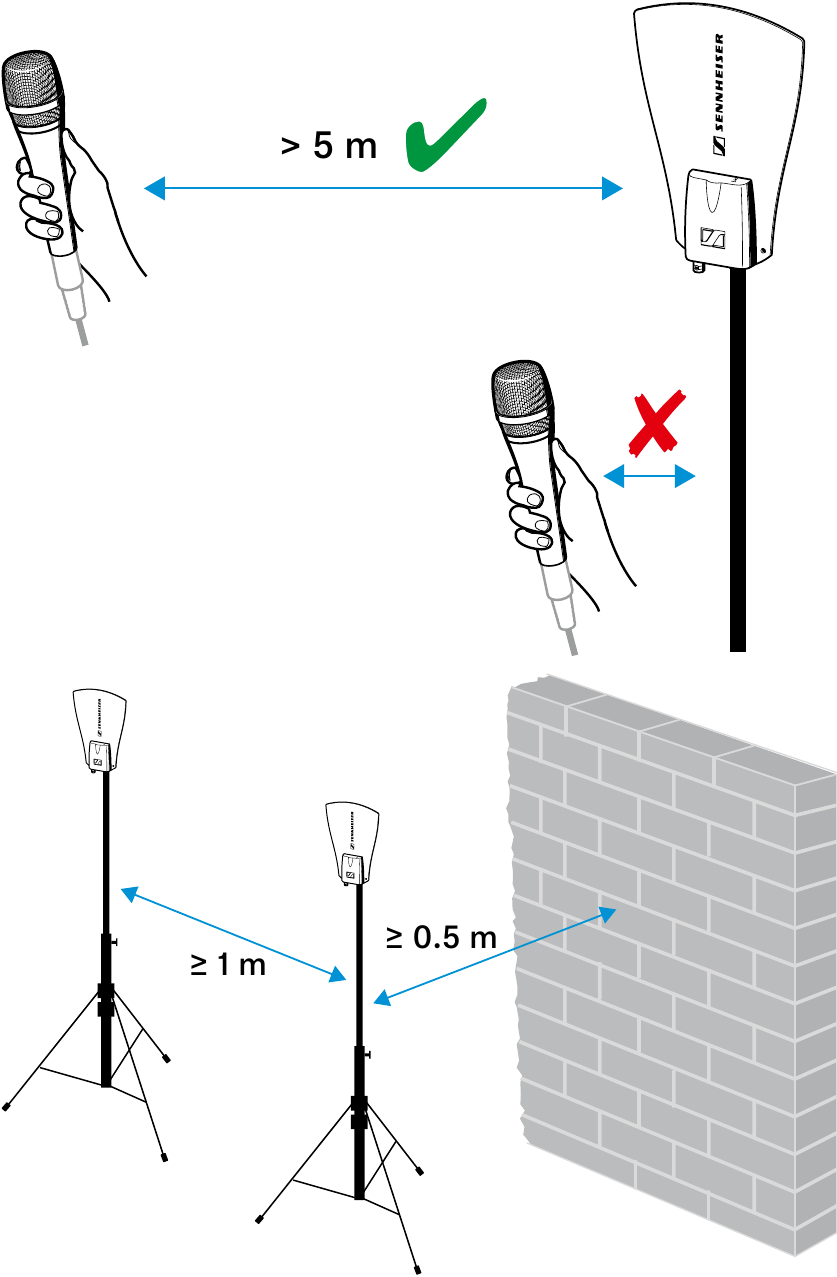

Configuração

Indicação LED de funcionamento

Cor do LED 1	Posição do seletor 3	Amplificação
vermelho		bypass/ -3 dB
verde		+5 dB
azul		+10 dB
branco		+15 dB

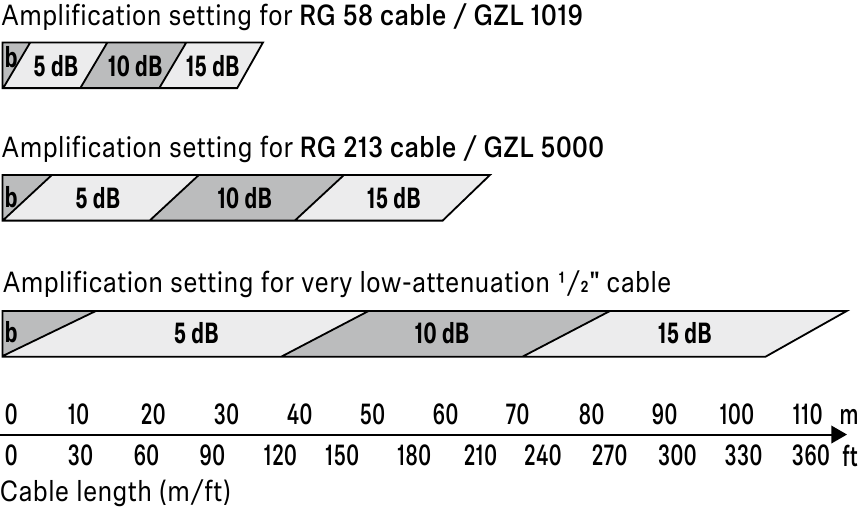

Tipos de cabo adequados e configurações de amplificação correspondentes

Dependendo do comprimento do cabo, tem de ajustar a amplificação utilizando o seletor 3.

Acessórios

Instruções de segurança importantes

1. Leia estas instruções de segurança e o manual de instruções do produto.
2. Guarde estas instruções de segurança e o manual de instruções do produto. Inclua sempre todas as instruções ao passar o produto a terceiros.
3. Inclua sempre este manual de instruções e o guia de segurança ao passar o produto a terceiros.
4. Utilize apenas acessórios, complementos e peças sobresselentes especificados pelo fabricante.
5. Não tente abrir a caixa do produto sozinho. A garantia é anulada para produtos abertos pelo cliente.
6. Encaminhe todos os serviços de manutenção para pessoal de serviço qualificado. A manutenção é necessária quando o produto tiver sido danificado de alguma forma, líquido tiver sido derramado ou objetos tiverem caído dentro do produto, quando o produto tiver sido exposto à chuva ou humidade, não funcionar normalmente ou tiver caído.
7. Utilize o produto apenas nas condições de utilização listadas nas especificações.
8. Não utilize o produto se este tiver sido danificado durante o transporte.
9. Passe sempre os cabos de forma que ninguém possa tropeçar neles.
10. Mantenha o produto e as suas ligações afastados de líquidos e objetos eletricamente condutores que não sejam necessários para o funcionamento do produto.
11. Não utilize quaisquer solventes ou agentes de limpeza agressivos para limpar o produto.
12.
    Níveis de sinal muito altos podem danificar a sua audição e os seus altifalantes. Reduza o volume nos dispositivos de áudio ligados antes de ligar o produto; isto também ajudará a evitar o feedback acústico.

Utilização pretendida

O produto foi concebido para utilização interior e exterior.

O produto pode ser utilizado para fins comerciais.

Considera-se uma utilização inadequada quando o produto é utilizado para qualquer aplicação não mencionada no manual de instruções correspondente.

A Sennheiser não aceita responsabilidade por danos resultantes de uma utilização inadequada ou má utilização deste produto e dos seus acessórios/complementos.

Antes de colocar os produtos em funcionamento, observe os regulamentos específicos de cada país!

Instruções de segurança para antenas

Utilize cabos de segurança para proteger as antenas contra quedas/tombamentos.

Os cabos de segurança, as terminações das cordas e as ligações de acoplamento devem cumprir, nas suas dimensões e condição, os regulamentos e normas do país em que são utilizados!
