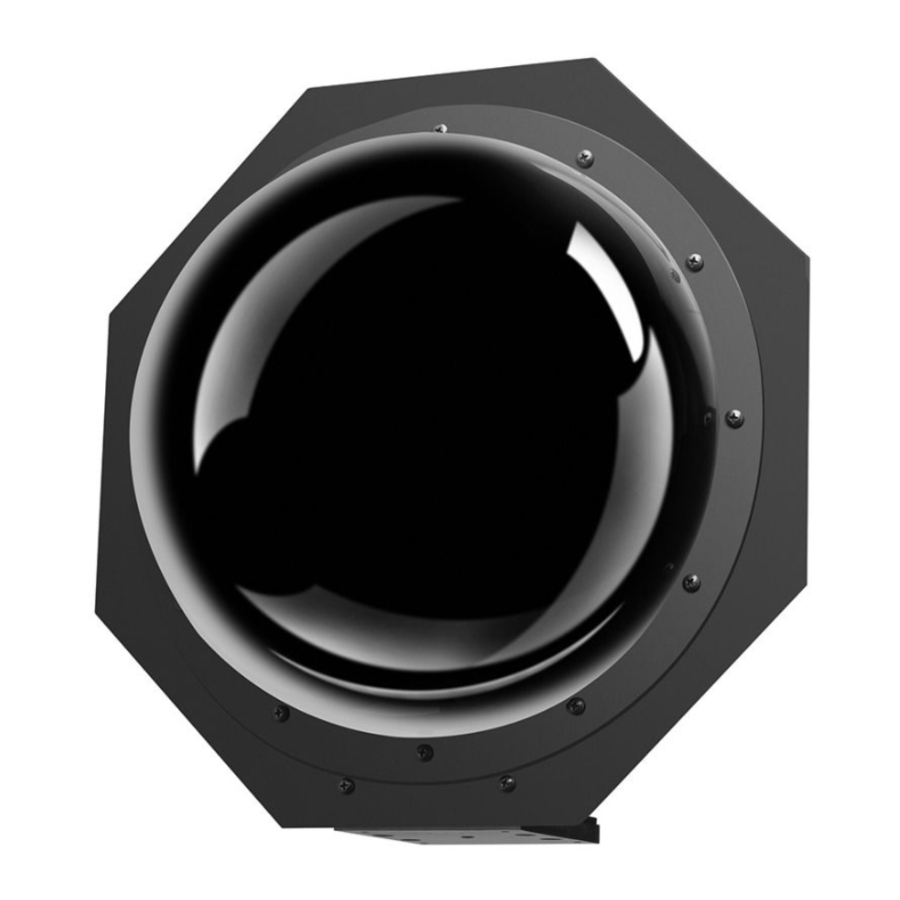

Sennheiser A 5000-CP - Manual da Antena Polarizada para a Banda UHF

Instruções de segurança importantes

  1. Leia estas instruções de segurança e o manual de instruções do produto.
  2. Guarde estas instruções de segurança e o manual de instruções do produto. Inclua sempre todas as instruções ao passar o produto a terceiros.
  3. Inclua sempre este manual de instruções e o guia de segurança ao passar o produto a terceiros.
  4. Utilize apenas acessórios, complementos e peças sobresselentes especificados pelo fabricante.
  5. Não tente abrir a caixa do produto sozinho. A garantia é anulada para produtos abertos pelo cliente.
  6. Encaminhe todos os serviços de manutenção para pessoal de assistência qualificado. A assistência é necessária quando o produto tiver sido danificado de alguma forma, líquido tiver sido derramado ou objetos tiverem caído dentro do produto, quando o produto tiver sido exposto à chuva ou humidade, não funcionar normalmente ou tiver caído.
  7. Utilize o produto apenas nas condições de utilização listadas nas especificações.
  8. Não utilize o produto se este tiver sido danificado durante o transporte.
  9. Passe sempre os cabos de forma que ninguém possa tropeçar neles.
  10. Mantenha o produto e as suas ligações afastados de líquidos e objetos eletricamente condutores que não sejam necessários para o funcionamento do produto.
  11. Não utilize solventes ou produtos de limpeza agressivos para limpar o produto.
  12. Cuidado
    Níveis de sinal muito altos podem danificar a sua audição e os seus altifalantes. Reduza o volume nos dispositivos de áudio ligados antes de ligar o produto; isto também ajudará a evitar o feedback acústico.

Utilização prevista

O produto foi concebido para utilização interior e exterior.

O produto pode ser utilizado para fins comerciais.

Considera-se uma utilização inadequada quando o produto é utilizado para qualquer aplicação não mencionada no manual de instruções correspondente.

A Sennheiser não se responsabiliza por danos resultantes da utilização inadequada ou uso indevido deste produto e dos seus acessórios/complementos.

Antes de colocar os produtos em funcionamento, observe os regulamentos específicos de cada país!

Instruções de segurança para antenas

Utilize cabos de segurança para proteger as antenas contra quedas/derrubes.

Os cabos de segurança, as terminações das cordas e as ligações de acoplamento devem cumprir, nas suas dimensões e condição, os regulamentos e normas do país em que são utilizados!

ESPECIFICAÇÕES

Gama de frequências 450 – 970 MHz
Padrão de radiação Helicoidal polarizada circularmente
Ganho direto mín. 8 dBi (@650 MHz)
Polarização Circular
Tipo de conector N (fêmea), adaptador tipo N-macho para BNC-fêmea (incluído)
Largura do feixe de meia potência ± 40°
SWR <1.5:1
Capacidade de gestão de energia 50 W
Profundidade do radome 5.5" (140 mm)
Diâmetro da placa de terra 14" (356 mm) Alumínio Anodizado 6061
Suporte de montagem 4 x 3.625 x 3/8" (101 x 93 x 9.5 mm)
Placa Lexan, 3/8 Helicoil
Pino Matthews disponível para montagem em grelha de iluminação
Material do radome acrílico preto
Elemento Cobre
Suporte do elemento Lexan
Hardware Aço inoxidável
Peso aproximado 3.1 lbs. (1.41 kg)

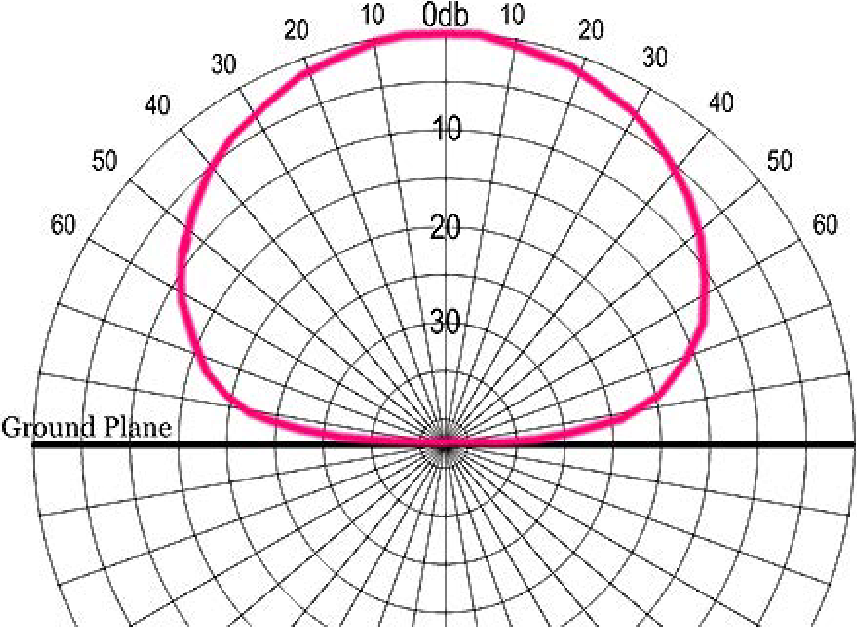

Padrão de captação

Padrão de captação

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar Sennheiser A 5000-CP - Manual da Antena Polarizada para a Banda UHF
