Sennheiser AD 3700 - Manual da Antena Direcional Ativa
FUNCIONAMENTO

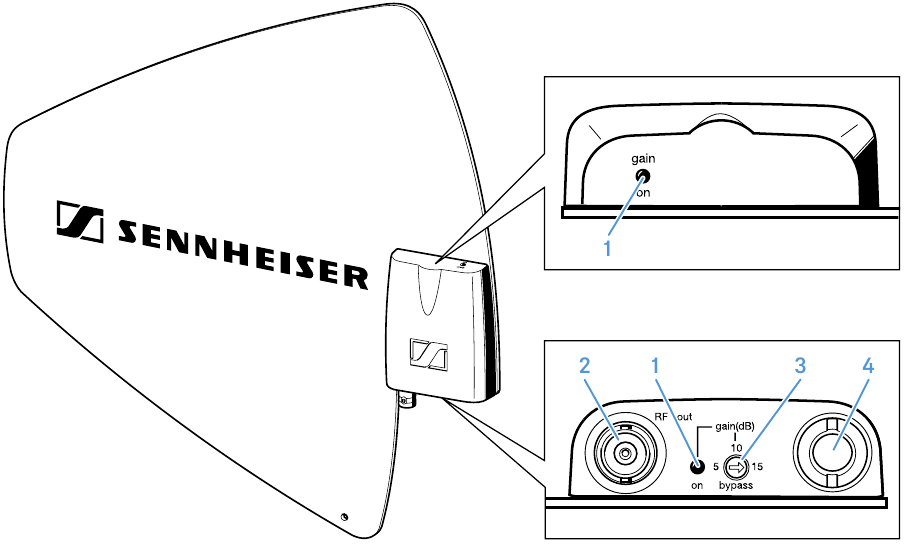

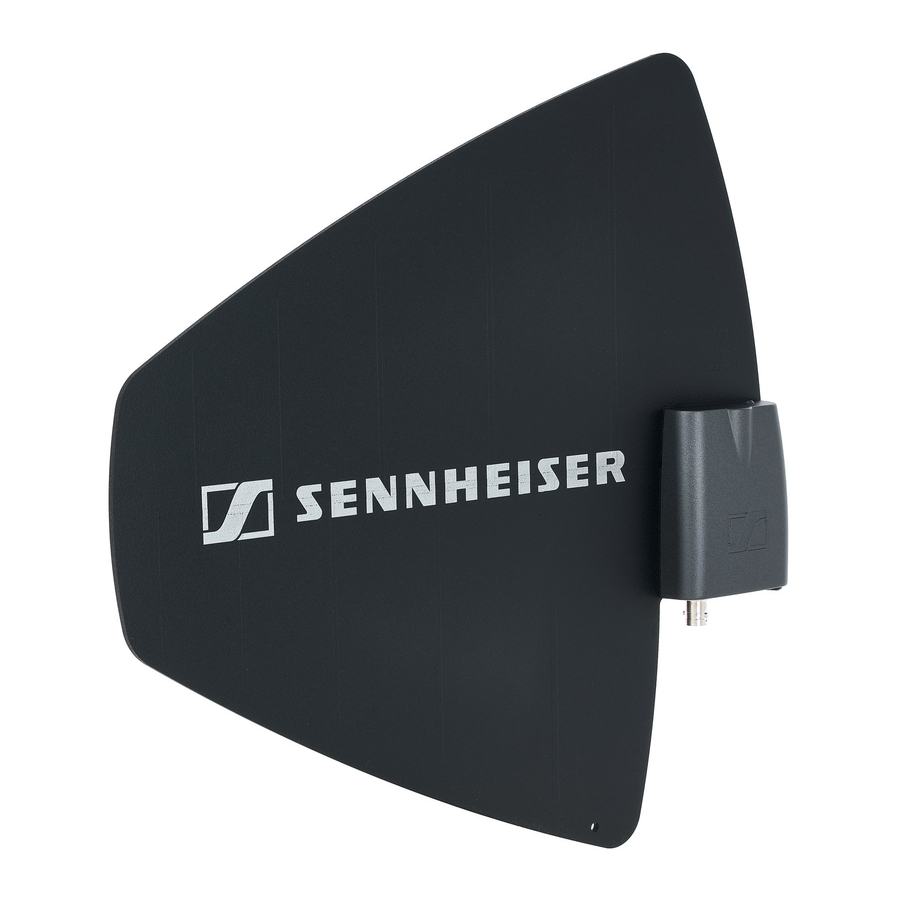

Visão geral
- Indicador LED de funcionamento
- Conector BNC, saída RF (RF out)
- Seletor de amplificação
- Rosca de montagem (3/8" ou 5/8")

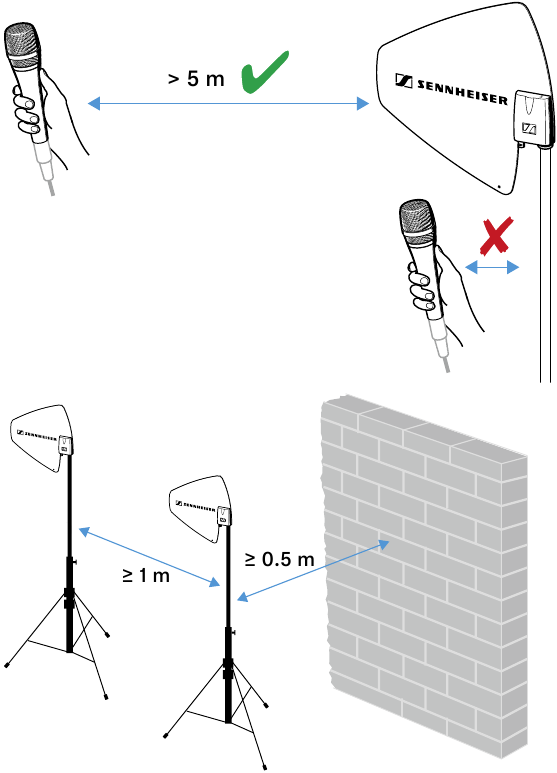

Configuração
Indicação LED de funcionamento
| Cor do LED 1 | Posição do seletor 3 | Amplificação |
| vermelho |  | bypass/ -3 dB |
| verde |  | +5 dB |
| azul |  | +10 dB |
| branco |  | +15 dB |
Tipos de cabos adequados e configurações de amplificação correspondentes
Dependendo do comprimento do cabo, tem de ajustar a amplificação utilizando o seletor 3.
Definição de amplificação para cabo RG 58 / GZL 1019
Definição de amplificação para cabo RG 213 / GZL 5000
Definição de amplificação para cabo de atenuação muito baixa ¹/2"
Comprimento do cabo (m/ft)
Acessórios
| GZL 1019-A1 | Cabo BNC/BNC, 1 m | Art. no. 002324 |
| GZL 1019-A5 | Cabo BNC/BNC, 5 m | Art. no. 002325 |
| GZL 1019-A10 | Cabo BNC/BNC, 10 m | Art. no. 002326 |
| GZG 1029 | Junta giratória | Art. no. 003226 |
| GZP 10 | Placa de montagem para GZG 1029 | Art. no. 003193 |
Instruções de segurança importantes
- Leia estas instruções de segurança e o manual de instruções do produto.
- Guarde estas instruções de segurança e o manual de instruções do produto. Inclua sempre todas as instruções ao passar o produto a terceiros.
- Inclua sempre este manual de instruções e o guia de segurança ao passar o produto a terceiros.
- Utilize apenas acessórios, complementos e peças sobresselentes especificados pelo fabricante.
- Não tente abrir a caixa do produto sozinho. A garantia é anulada para produtos abertos pelo cliente.
- Encaminhe todos os serviços de manutenção para pessoal de assistência qualificado. A assistência é necessária quando o produto tiver sido danificado de alguma forma, tiver sido entornado líquido ou tiverem caído objetos dentro do produto, quando o produto tiver sido exposto à chuva ou humidade, não funcionar normalmente ou tiver caído.
- Utilize o produto apenas nas condições de utilização listadas nas especificações.
- Não utilize o produto se este tiver sido danificado durante o transporte.
- Passe sempre os cabos de forma que ninguém possa tropeçar neles.
- Mantenha o produto e as suas ligações afastados de líquidos e objetos eletricamente condutores que não sejam necessários para o funcionamento do produto.
- Não utilize solventes ou produtos de limpeza agressivos para limpar o produto.
![]()
Níveis de sinal muito elevados podem danificar a sua audição e os seus altifalantes. Reduza o volume nos dispositivos de áudio ligados antes de ligar o produto; isto também ajudará a evitar o feedback acústico.
Utilização prevista
O produto foi concebido para utilização interior e exterior.
O produto pode ser utilizado para fins comerciais.
Considera-se uma utilização inadequada quando o produto é utilizado para qualquer aplicação não mencionada no manual de instruções correspondente.
A Sennheiser não aceita qualquer responsabilidade por danos resultantes da utilização inadequada ou incorreta deste produto e dos seus acessórios/complementos.
Antes de colocar os produtos em funcionamento, observe os regulamentos específicos de cada país!
Instruções de segurança para antenas
Utilize cabos de segurança para proteger as antenas contra quedas/derrubes.
Os cabos de segurança, as terminações dos cabos e as ligações de acoplamento devem cumprir, nas suas dimensões e condição, os regulamentos e normas do país em que são utilizados!
ESPECIFICAÇÕES
| Gama de frequências | 470 – 866 MHz |
| Ângulo de vértice (-3 dB) | aprox. 100° |
| Relação frente-trás | ≥ 14 dB |
| Ganho | aprox. 3 dB |
| Amplificação (booster) típ. | bypass (-3 dB), 5 dB, 10 dB, 15 dB ajustável, sem alimentação CC: -6 dB |
| Impedância | 50 Ω |
| OIP3 | ≥ 32 dBm |
| Ligação RF | Conector BCN |
| Fonte de alimentação | 9 – 15 V ⎓ / 160 – 100 mA, Alimentação CC através do cabo da antena (Conector RF OUT) |
| Ligação de montagem | Rosca de 3/8" ou 5/8" |
| Dimensões | 329 x 322 x 23 mm |
| Peso incl. booster | 625 g |

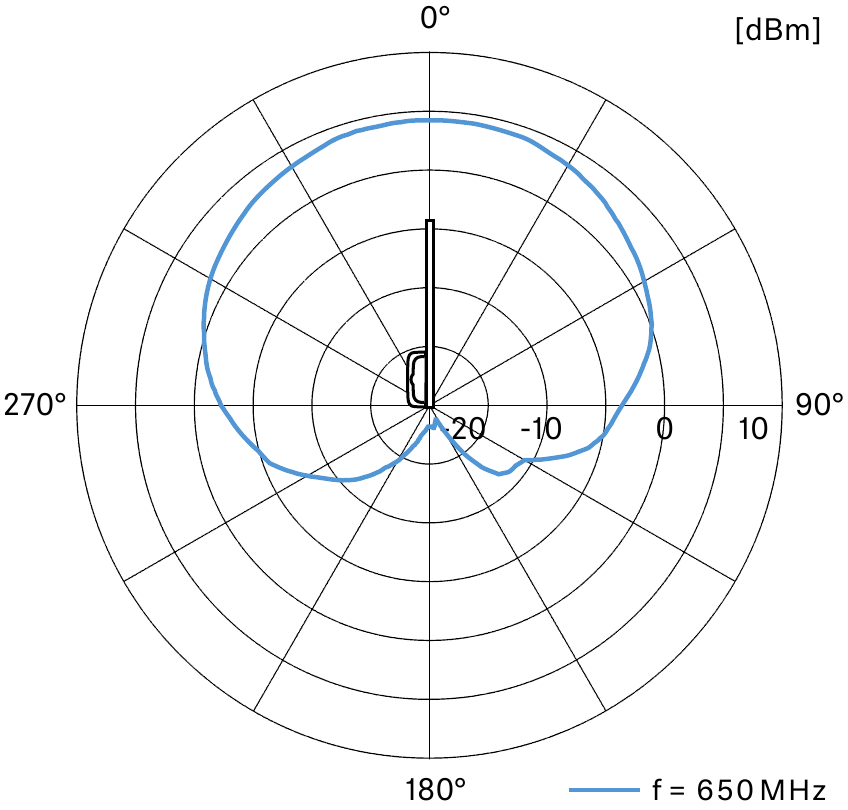

Padrão de captação
