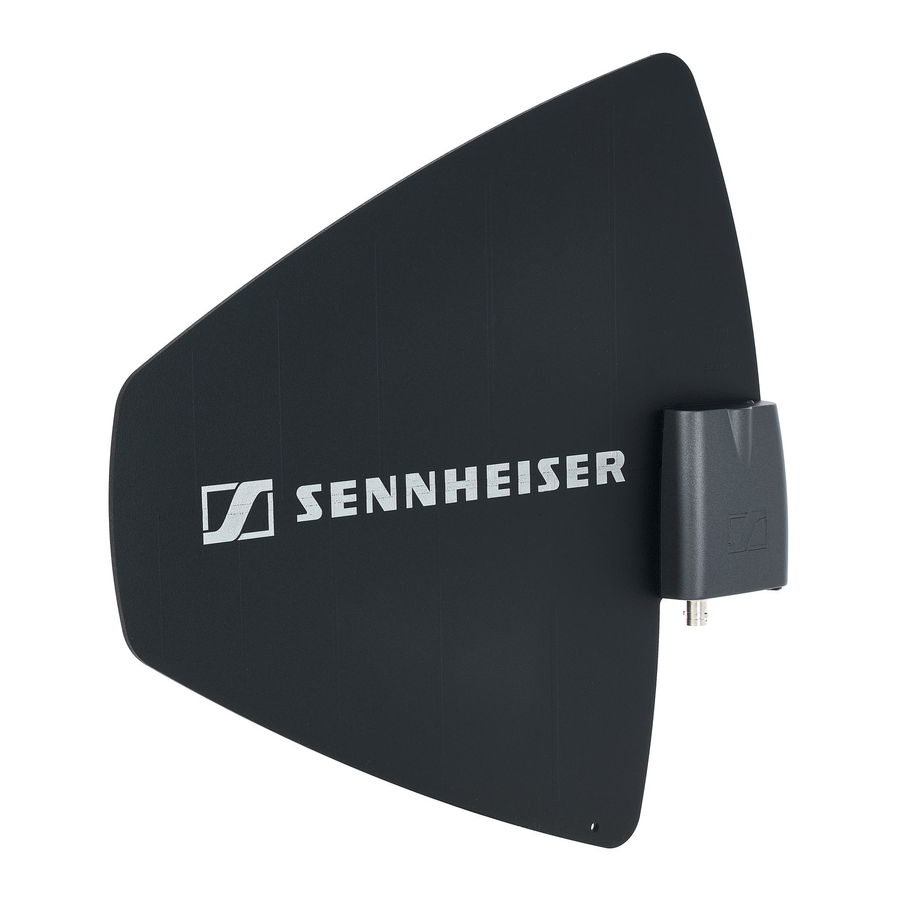

Sennheiser AD 3700 - Faol Yo'naltiruvchi Antenna Qo'llanmasi
FOYDALANISH
Umumiy ko'rinish
- LED ishlash indikatori
- BNC uyasi, RF chiqishi (RF out)
- Kuchaytirish tanlagichi
- O'rnatish rezbasi (3/8" yoki 5/8")
O'rnatish
LED ishlash indikatori
| LED 1 rangi | Tanlagich 3 holati | Kuchaytirish |
| qizil |  | bypass/ -3 dB |
| yashil |  | +5 dB |
| ko'k |  | +10 dB |
| oq |  | +15 dB |
Mos keluvchi kabel turlari va ularga mos kuchaytirish sozlamalari
Kabel uzunligiga qarab, tanlagich 3 yordamida kuchaytirishni sozlash kerak.
RG 58 cable / GZL 1019 uchun kuchaytirish sozlamasi
RG 213 cable / GZL 5000 uchun kuchaytirish sozlamasi
Juda kam susaytiruvchi ¹/2" kabel uchun kuchaytirish sozlamasi
Kabel uzunligi (m/ft)
Aksessuarlar
| GZL 1019-A1 | BNC/BNC kabeli, 1 m | Art. no. 002324 |
| GZL 1019-A5 | BNC/BNC kabeli, 5 m | Art. no. 002325 |
| GZL 1019-A10 | BNC/BNC kabeli, 10 m | Art. no. 002326 |
| GZG 1029 | Aylanma birikma | Art. no. 003226 |
| GZP 10 | GZG 1029 uchun o'rnatish plastinasi | Art. no. 003193 |
Muhim xavfsizlik ko'rsatmalari
- Ushbu xavfsizlik ko'rsatmalarini va mahsulotning yo'riqnomasini o'qing.
- Ushbu xavfsizlik ko'rsatmalarini va mahsulotning yo'riqnomasini saqlang. Mahsulotni uchinchi shaxslarga topshirayotganda har doim barcha ko'rsatmalarni qo'shib bering.
- Mahsulotni uchinchi shaxslarga topshirayotganda har doim ushbu yo'riqnoma va xavfsizlik qo'llanmasini qo'shib bering.
- Faqat ishlab chiqaruvchi tomonidan belgilangan biriktirmalar, aksessuarlar va ehtiyot qismlardan foydalaning.
- Mahsulot korpusini o'zingiz ochishga urinmang. Mijoz tomonidan ochilgan mahsulotlar uchun kafolat bekor qilinadi.
- Barcha xizmat ko'rsatishni malakali xizmat ko'rsatuvchi xodimlarga topshiring. Mahsulotga biron bir tarzda zarar yetgan bo'lsa, suyuqlik to'kilgan yoki mahsulotga narsalar tushib ketgan bo'lsa, mahsulot yomg'ir yoki namlik ta'siriga uchragan bo'lsa, normal ishlamasa yoki tushib ketgan bo'lsa, xizmat ko'rsatish talab etiladi.
- Mahsulotdan faqat texnik xususiyatlarda ko'rsatilgan foydalanish sharoitlarida foydalaning.
- Mahsulot tashish paytida shikastlangan bo'lsa, uni ishlatmang.
- Har doim kabellarni hech kim ularga qoqilib ketmasligi uchun o'tkazing.
- Mahsulot va uning ulanishlarini suyuqliklardan va mahsulotni ishlatish uchun zarur bo'lmagan elektr o'tkazuvchan narsalardan uzoqroq tuting.
- Mahsulotni tozalash uchun hech qanday erituvchi yoki agressiv tozalash vositalaridan foydalanmang.
![]()
Juda yuqori signal darajalari sizning eshitishingizga va karnaylaringizga zarar yetkazishi mumkin. Mahsulotni yoqishdan oldin ulangan audio qurilmalardagi ovoz balandligini kamaytiring; bu akustik teskari aloqaning oldini olishga ham yordam beradi.
Mo'ljallangan foydalanish
Mahsulot bino ichida va tashqarisida foydalanish uchun mo'ljallangan.
Mahsulot tijorat maqsadlarida ishlatilishi mumkin.
Mahsulot tegishli yo'riqnomada ko'rsatilmagan har qanday maqsadlarda ishlatilsa, noto'g'ri foydalanish hisoblanadi.
Sennheiser ushbu mahsulot va uning biriktirmalari/aksessuarlaridan noto'g'ri foydalanish yoki suiiste'mol qilish natijasida kelib chiqqan zarar uchun javobgarlikni o'z zimmasiga olmaydi.
Mahsulotlarni ishga tushirishdan oldin, tegishli mamlakatga xos qoidalarga rioya qiling!
Antennalar uchun xavfsizlik ko'rsatmalari
Antennalarni ag'darilish/tushib ketishdan himoya qilish uchun xavfsizlik simlaridan foydalaning.
Xavfsizlik simlari, arqonning tugash joylari va ulanish zvenolari o'lchamlari va holati bo'yicha ular ishlatiladigan mamlakatning qoidalari va standartlariga mos kelishi kerak!
TEXNIK XUSUSIYATLAR
| Chastota diapazoni | 470 – 866 MHz |
| Apex burchagi (-3 dB) | taxminan 100° |
| Old-orqa nisbati | ≥ 14 dB |
| Kuchaytirish | taxminan 3 dB |
| Kuchaytirish (booster) typ. | bypass (-3 dB), 5 dB, 10 dB, 15 dB sozlanishi, DC ta'minotisiz: -6 dB |
| Empedans | 50 Ω |
| OIP3 | ≥ 32 dBm |
| RF ulanishi | BCN uyasi |
| Elektr ta'minoti | 9 – 15 V ⎓ / 160 – 100 mA, Antenna kabeli orqali DC ta'minoti (RF OUT uyasi) |
| O'rnatish ulanishi | 3/8" yoki 5/8" rezba |
| O'lchamlar | 329 x 322 x 23 mm |
| Og'irligi, booster bilan birga | 625 g |
Qabul qilish shakli
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
Sennheiser AD 3700 - Faol Yo'naltiruvchi Antenna Qo'llanmasi ni yuklab olish
