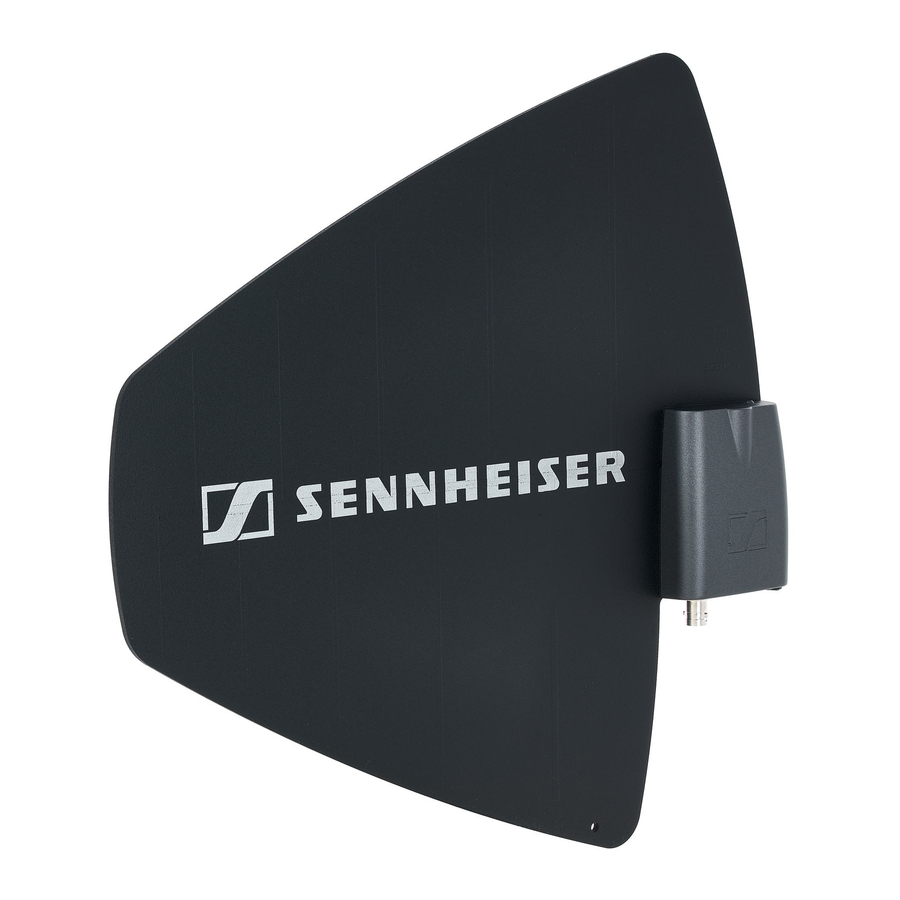

Sennheiser AD 3700 - Aktiivinen suunta-antennin käyttöohje

KÄYTTÖ

Yleiskatsaus

1. LED-merkkivalo
2. BNC-liitin, RF-lähtö (RF out)
3. Vahvistuksen valitsin
4. Kiinnityskierre (3/8" tai 5/8")

Asennus

LED-merkkivalo

LED 1 väri	Valitsimen 3 asento	Vahvistus
punainen		ohitus/ -3 dB
vihreä		+5 dB
sininen		+10 dB
valkoinen		+15 dB

Sopivat kaapelityypit ja vastaavat vahvistusasetukset

Kaapelin pituudesta riippuen vahvistusta on säädettävä valitsimella 3.

Vahvistusasetus RG 58 -kaapelille / GZL 1019

Vahvistusasetus RG 213 -kaapelille / GZL 5000

Vahvistusasetus erittäin vähän vaimennukselle ¹/2" kaapelille

Kaapelin pituus (m/ft)

Lisätarvikkeet

Tärkeitä turvallisuusohjeita

1. Lue nämä turvallisuusohjeet ja tuotteen käyttöohje.
2. Säilytä nämä turvallisuusohjeet ja tuotteen käyttöohje. Liitä aina kaikki ohjeet mukaan, kun luovutat tuotteen kolmansille osapuolille.
3. Liitä aina tämä käyttöohje ja turvallisuusopas mukaan, kun luovutat tuotteen kolmansille osapuolille.
4. Käytä vain valmistajan määrittelemiä lisälaitteita, tarvikkeita ja varaosia.
5. Älä yritä avata tuotteen koteloa itse. Takuu raukeaa, jos asiakas on avannut tuotteen.
6. Anna kaikki huoltotoimenpiteet pätevän huoltohenkilöstön tehtäväksi. Huolto on tarpeen, kun tuote on vahingoittunut millään tavalla, tuotteen sisään on läikkynyt nestettä tai pudonnut esineitä, tuote on altistunut sateelle tai kosteudelle, se ei toimi normaalisti tai se on pudonnut.
7. Käytä tuotetta vain teknisissä tiedoissa luetelluissa käyttöolosuhteissa.
8. Älä käytä tuotetta, jos se on vahingoittunut kuljetuksen aikana.
9. Vedä kaapelit aina siten, ettei kukaan voi kompastua niihin.
10. Pidä tuote ja sen liitännät loitolla nesteistä ja sähköä johtavista esineistä, jotka eivät ole välttämättömiä tuotteen käyttämiseksi.
11. Älä käytä liuottimia tai aggressiivisia puhdistusaineita tuotteen puhdistamiseen.
12.
    Erittäin korkeat signaalitasot voivat vahingoittaa kuuloasi ja kaiuttimiasi. Pienennä liitettyjen äänilaitteiden äänenvoimakkuutta ennen tuotteen käynnistämistä; tämä auttaa myös estämään akustista palautetta.

Käyttötarkoitus

Tuote on suunniteltu sisä- ja ulkokäyttöön.
Tuotetta voidaan käyttää kaupallisiin tarkoituksiin.
Tuotteen käyttöä mihin tahansa muuhun kuin vastaavassa käyttöohjeessa mainittuun sovellukseen pidetään virheellisenä.
Sennheiser ei ole vastuussa vahingoista, jotka aiheutuvat tuotteen ja sen lisälaitteiden/tarvikkeiden virheellisestä käytöstä tai väärinkäytöstä.
Ennen tuotteiden käyttöönottoa, noudata kyseisen maan erityisiä määräyksiä!

Antennien turvallisuusohjeet

Käytä turvavaijereita suojataksesi antenneja kaatumiselta/putoamiselta.

Turvavaijereiden, köyden päätteiden ja kytkentälenkkien on mitoitukseltaan ja kunnoltaan oltava sen maan määräysten ja standardien mukaisia, jossa niitä käytetään!

TEKNISET TIEDOT

Vastaanottokuvio
