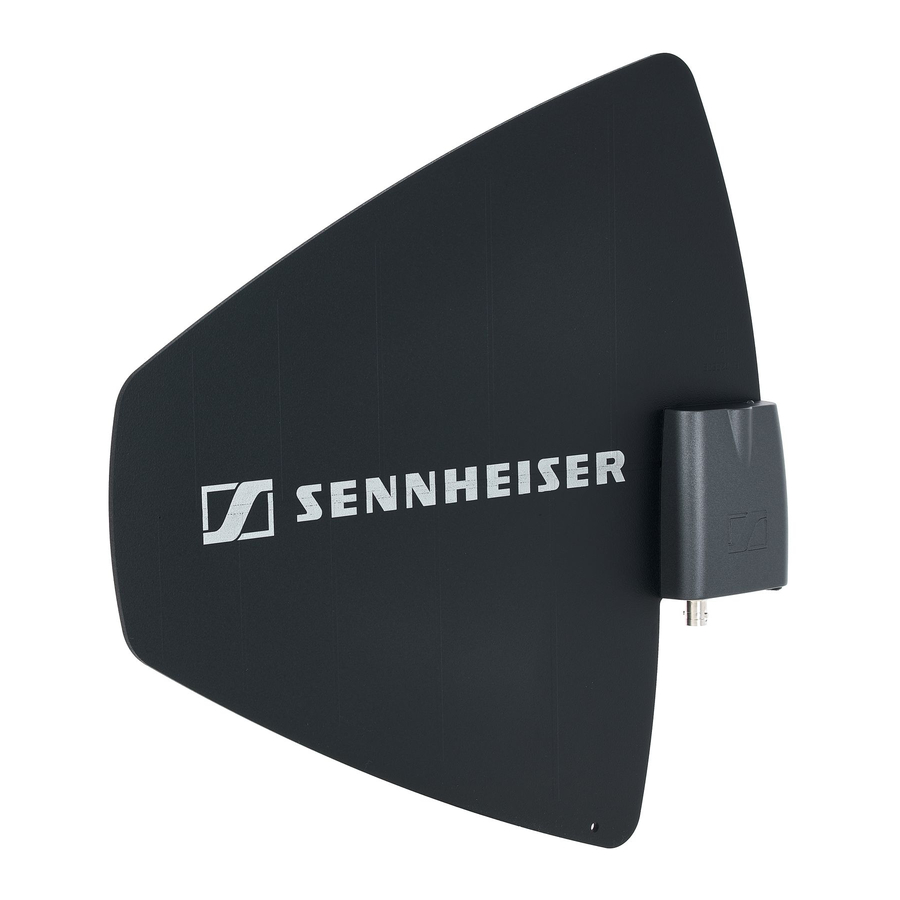

Sennheiser AD 3700 - Εγχειρίδιο Ενεργής Κατευθυντικής Κεραίας

ΛΕΙΤΟΥΡΓΙΑ

Επισκόπηση

1. Ενδεικτική λυχνία LED λειτουργίας
2. Υποδοχή BNC, έξοδος RF (RF out)
3. Επιλογέας ενίσχυσης
4. Σπείρωμα στερέωσης (3/8" ή 5/8")

Εγκατάσταση

Ενδεικτική λυχνία LED λειτουργίας

Χρώμα LED 1	Θέση επιλογέα 3	Ενίσχυση
κόκκινο		παράκαμψη/ -3 dB
πράσινο		+5 dB
μπλε		+10 dB
λευκό		+15 dB

Κατάλληλοι τύποι καλωδίων και αντίστοιχες ρυθμίσεις ενίσχυσης

Ανάλογα με το μήκος του καλωδίου, πρέπει να ρυθμίσετε την ενίσχυση χρησιμοποιώντας τον επιλογέα 3.

Ρύθμιση ενίσχυσης για καλώδιο RG 58 cable / GZL 1019

Ρύθμιση ενίσχυσης για καλώδιο RG 213 cable / GZL 5000

Ρύθμιση ενίσχυσης για καλώδιο ¹/2" πολύ χαμηλής εξασθένησης

Μήκος καλωδίου (m/ft)

Αξεσουάρ

Σημαντικές οδηγίες ασφαλείας

1. Διαβάστε αυτές τις οδηγίες ασφαλείας και το εγχειρίδιο οδηγιών του προϊόντος.
2. Κρατήστε αυτές τις οδηγίες ασφαλείας και το εγχειρίδιο οδηγιών του προϊόντος. Να συμπεριλαμβάνετε πάντα όλες τις οδηγίες όταν μεταβιβάζετε το προϊόν σε τρίτους.
3. Να συμπεριλαμβάνετε πάντα αυτό το εγχειρίδιο οδηγιών και τον οδηγό ασφαλείας όταν μεταβιβάζετε το προϊόν σε τρίτους.
4. Χρησιμοποιείτε μόνο εξαρτήματα, αξεσουάρ και ανταλλακτικά που καθορίζονται από τον κατασκευαστή.
5. Μην επιχειρήσετε να ανοίξετε μόνοι σας το περίβλημα του προϊόντος. Η εγγύηση ακυρώνεται για προϊόντα που έχουν ανοιχτεί από τον πελάτη.
6. Αναθέστε όλες τις εργασίες συντήρησης σε εξειδικευμένο προσωπικό σέρβις. Απαιτείται σέρβις όταν το προϊόν έχει υποστεί ζημιά με οποιονδήποτε τρόπο, όταν έχει χυθεί υγρό ή έχουν πέσει αντικείμενα μέσα στο προϊόν, όταν το προϊόν έχει εκτεθεί σε βροχή ή υγρασία, δεν λειτουργεί κανονικά ή έχει πέσει.
7. Χρησιμοποιείτε το προϊόν μόνο υπό τις συνθήκες χρήσης που αναφέρονται στις προδιαγραφές.
8. Μη χρησιμοποιείτε το προϊόν εάν έχει υποστεί ζημιά κατά τη μεταφορά.
9. Να τοποθετείτε πάντα τα καλώδια έτσι ώστε να μην σκοντάφτει κανείς πάνω τους.
10. Κρατήστε το προϊόν και τις συνδέσεις του μακριά από υγρά και ηλεκτρικά αγώγιμα αντικείμενα που δεν είναι απαραίτητα για τη λειτουργία του προϊόντος.
11. Μη χρησιμοποιείτε διαλυτικά ή επιθετικά καθαριστικά για να καθαρίσετε το προϊόν.
12.
    Πολύ υψηλά επίπεδα σήματος μπορούν να βλάψουν την ακοή σας και τα ηχεία σας. Μειώστε την ένταση ήχου στις συνδεδεμένες συσκευές ήχου πριν ενεργοποιήσετε το προϊόν. Αυτό θα βοηθήσει επίσης στην αποφυγή ακουστικής ανάδρασης.

Προβλεπόμενη χρήση

Το προϊόν έχει σχεδιαστεί για χρήση σε εσωτερικούς και εξωτερικούς χώρους.
Το προϊόν μπορεί να χρησιμοποιηθεί για εμπορικούς σκοπούς.
Θεωρείται ακατάλληλη χρήση όταν το προϊόν χρησιμοποιείται για οποιαδήποτε εφαρμογή που δεν αναφέρεται στο αντίστοιχο εγχειρίδιο οδηγιών.
Η Sennheiser δεν αποδέχεται καμία ευθύνη για ζημιές που προκύπτουν από ακατάλληλη χρήση ή κακή χρήση αυτού του προϊόντος και των εξαρτημάτων/αξεσουάρ του.
Πριν θέσετε τα προϊόντα σε λειτουργία, τηρήστε τους αντίστοιχους κανονισμούς που ισχύουν για κάθε χώρα!

Οδηγίες ασφαλείας για κεραίες

Χρησιμοποιήστε καλώδια ασφαλείας για να προστατεύσετε τις κεραίες από ανατροπή/πτώση.

Τα καλώδια ασφαλείας, οι τερματισμοί σχοινιών και οι σύνδεσμοι σύζευξης πρέπει να συμμορφώνονται, στις διαστάσεις και την κατάστασή τους, με τους κανονισμούς και τα πρότυπα της χώρας στην οποία χρησιμοποιούνται!

ΠΡΟΔΙΑΓΡΑΦΕΣ

Διάγραμμα λήψης
