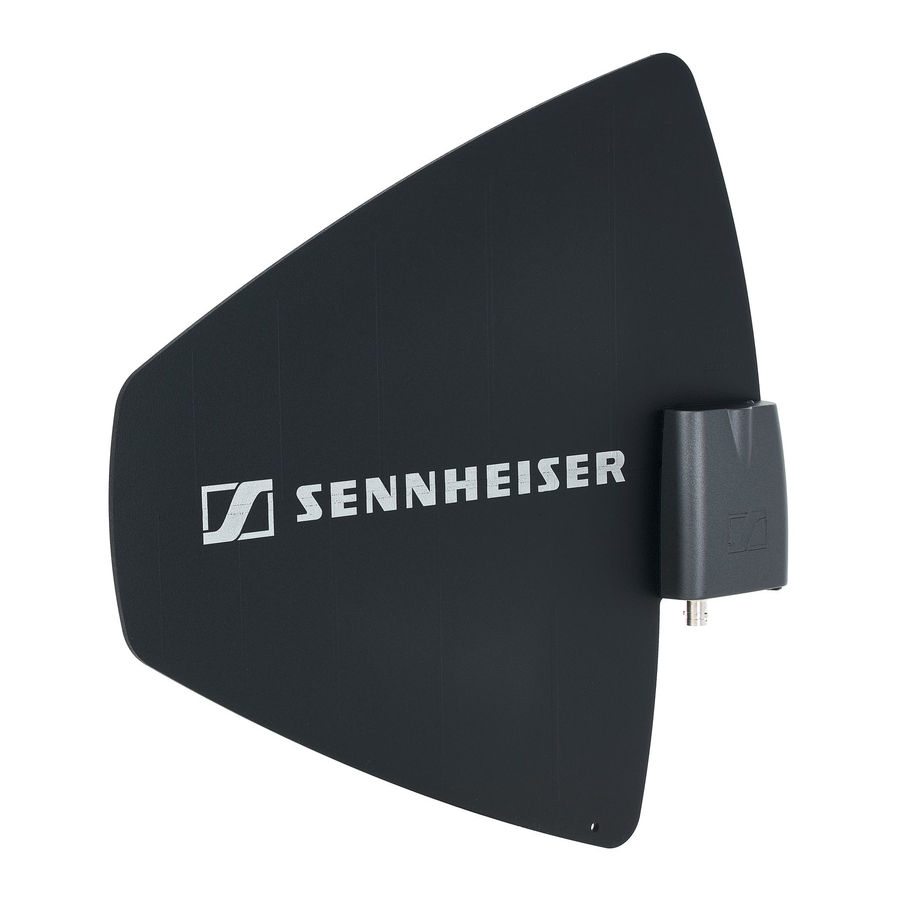

Sennheiser AD 3700 - Manual de la Antena Direccional Activa
FUNCIONAMIENTO
Visión general
- Indicador LED de funcionamiento
- Conector BNC, salida RF (RF out)
- Selector de amplificación
- Rosca de montaje (3/8" o 5/8")
Configuración
Indicación LED de funcionamiento
| Color del LED 1 | Posición del selector 3 | Amplificación |
| rojo |  | bypass/ -3 dB |
| verde |  | +5 dB |
| azul |  | +10 dB |
| blanco |  | +15 dB |
Tipos de cable adecuados y ajustes de amplificación correspondientes
Dependiendo de la longitud del cable, debe ajustar la amplificación utilizando el selector 3.
Ajuste de amplificación para cable RG 58 / GZL 1019
Ajuste de amplificación para cable RG 213 / GZL 5000
Ajuste de amplificación para cable de muy baja atenuación ¹/2"
Longitud del cable (m/ft)
Accesorios
| GZL 1019-A1 | Cable BNC/BNC, 1 m | Art. no. 002324 |
| GZL 1019-A5 | Cable BNC/BNC, 5 m | Art. no. 002325 |
| GZL 1019-A10 | Cable BNC/BNC, 10 m | Art. no. 002326 |
| GZG 1029 | Articulación giratoria | Art. no. 003226 |
| GZP 10 | Placa de montaje para GZG 1029 | Art. no. 003193 |
Instrucciones importantes de seguridad
- Lea estas instrucciones de seguridad y el manual de instrucciones del producto.
- Conserve estas instrucciones de seguridad y el manual de instrucciones del producto. Incluya siempre todas las instrucciones cuando entregue el producto a terceros.
- Incluya siempre este manual de instrucciones y la guía de seguridad cuando entregue el producto a terceros.
- Utilice únicamente accesorios y piezas de repuesto especificados por el fabricante.
- No intente abrir la carcasa del producto por su cuenta. La garantía quedará anulada para los productos abiertos por el cliente.
- Remita todas las tareas de mantenimiento a personal de servicio cualificado. Se requiere mantenimiento cuando el producto se ha dañado de alguna manera, se ha derramado líquido o han caído objetos dentro del producto, cuando el producto ha estado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído.
- Utilice el producto únicamente en las condiciones de uso indicadas en las especificaciones.
- No utilice el producto si se ha dañado durante el transporte.
- Tienda siempre los cables de forma que nadie pueda tropezar con ellos.
- Mantenga el producto y sus conexiones alejados de líquidos y objetos conductores de electricidad que no sean necesarios para el funcionamiento del producto.
- No utilice disolventes ni productos de limpieza agresivos para limpiar el producto.
![]()
Los niveles de señal muy altos pueden dañar su audición y sus altavoces. Reduzca el volumen de los dispositivos de audio conectados antes de encender el producto; esto también ayudará a evitar la retroalimentación acústica.
Uso previsto
El producto está diseñado para uso en interiores y exteriores.
El producto puede utilizarse con fines comerciales.
Se considera un uso inadecuado cuando el producto se utiliza para cualquier aplicación no mencionada en el manual de instrucciones correspondiente.
Sennheiser no se hace responsable de los daños derivados del uso inadecuado o incorrecto de este producto y sus accesorios.
Antes de poner los productos en funcionamiento, ¡observe las normativas específicas de cada país!
Instrucciones de seguridad para antenas
Utilice cables de seguridad para proteger las antenas contra vuelcos/caídas.
Los cables de seguridad, las terminaciones de cuerda y los eslabones de acoplamiento deben cumplir en su dimensionamiento y estado con las normas y estándares del país en el que se utilicen.
ESPECIFICACIONES
| Rango de frecuencia | 470 – 866 MHz |
| Ángulo del ápice (-3 dB) | aprox. 100° |
| Relación frontal/posterior | ≥ 14 dB |
| Ganancia | aprox. 3 dB |
| Amplificación (booster) típ. | bypass (-3 dB), 5 dB, 10 dB, 15 dB ajustable, sin alimentación de CC: -6 dB |
| Impedancia | 50 Ω |
| OIP3 | ≥ 32 dBm |
| Conexión RF | Conector BCN |
| Fuente de alimentación | 9 – 15 V ⎓ / 160 – 100 mA, Alimentación de CC a través del cable de la antena (Conector RF OUT) |
| Conexión de montaje | Rosca de 3/8" o 5/8" |
| Dimensiones | 329 x 322 x 23 mm |
| Peso con booster | 625 g |
Patrón de captación
