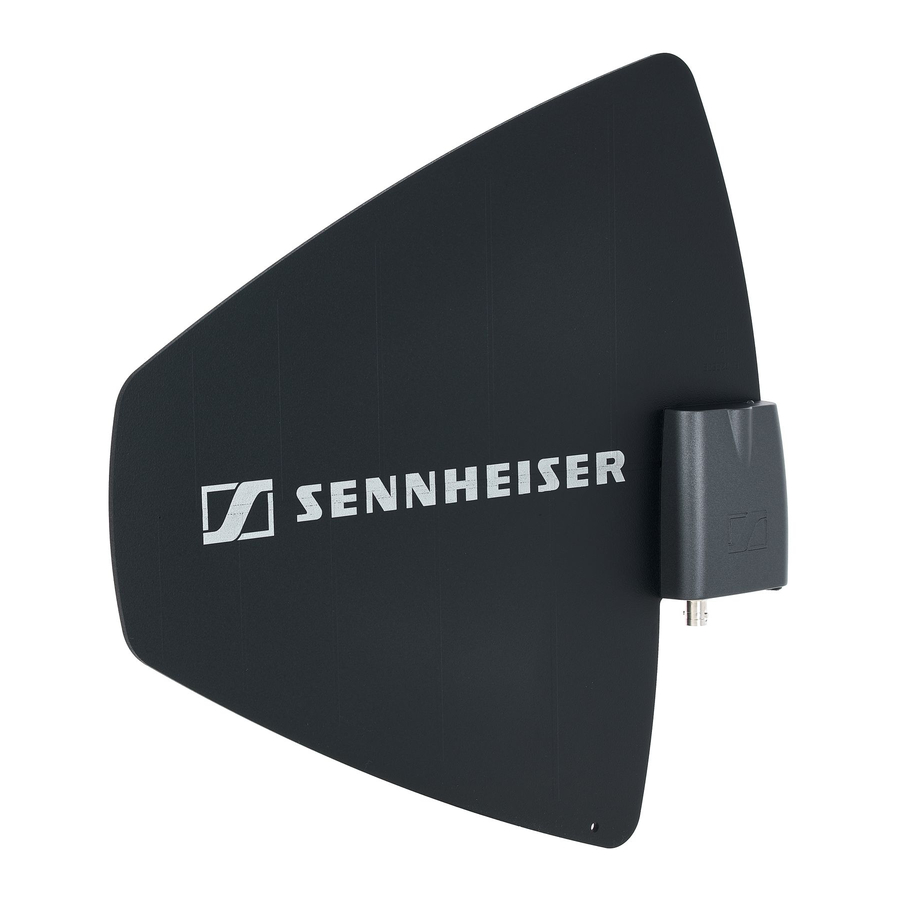

Sennheiser AD 3700 - Руководство по активной направленной антенне

ЭКСПЛУАТАЦИЯ

Обзор

1. Светодиодный индикатор работы
2. Гнездо BNC, ВЧ-выход (RF out)
3. Переключатель усиления
4. Монтажная резьба (3/8" или 5/8")

Настройка

Светодиодная индикация работы

Цвет светодиода 1	Положение переключателя 3	Усиление
красный		байпас/ -3 dB
зеленый		+5 dB
синий		+10 dB
белый		+15 dB

Подходящие типы кабелей и соответствующие настройки усиления

В зависимости от длины кабеля необходимо отрегулировать усиление с помощью переключателя 3.

Настройка усиления для кабеля RG 58 / GZL 1019

Настройка усиления для кабеля RG 213 / GZL 5000

Настройка усиления для кабеля ¹/2" с очень низким затуханием

Длина кабеля (м/фут)

Аксессуары

Важные инструкции по технике безопасности

1. Прочтите эти инструкции по технике безопасности и руководство по эксплуатации изделия.
2. Сохраните эти инструкции по технике безопасности и руководство по эксплуатации изделия. Всегда прилагайте все инструкции при передаче изделия третьим лицам.
3. Всегда прилагайте данное руководство по эксплуатации и руководство по безопасности при передаче изделия третьим лицам.
4. Используйте только приспособления, аксессуары и запасные части, указанные производителем.
5. Не пытайтесь самостоятельно открыть корпус изделия. Гарантия аннулируется для изделий, открытых пользователем.
6. Поручите все виды обслуживания квалифицированному обслуживающему персоналу. Обслуживание требуется, когда изделие было каким-либо образом повреждено, на него была пролита жидкость или в него попали какие-либо предметы, когда изделие подверглось воздействию дождя или влаги, не работает нормально или было уронено.
7. Используйте изделие только в условиях эксплуатации, указанных в спецификациях.
8. Не используйте изделие, если оно было повреждено во время транспортировки.
9. Всегда прокладывайте кабели так, чтобы никто не мог о них споткнуться.
10. Держите изделие и его соединения вдали от жидкостей и электропроводящих предметов, которые не требуются для работы изделия.
11. Не используйте растворители или агрессивные чистящие средства для очистки изделия.
12.
    Очень высокие уровни сигнала могут повредить ваш слух и ваши громкоговорители. Уменьшите громкость на подключенных аудиоустройствах перед включением изделия; это также поможет предотвратить акустическую обратную связь.

Предполагаемое использование

Изделие предназначено для использования в помещении и на открытом воздухе.
Изделие может использоваться в коммерческих целях.
Неправильным использованием считается использование изделия для любого применения, не указанного в соответствующем руководстве по эксплуатации.
Sennheiser не несет ответственности за ущерб, возникший в результате неправильного использования данного изделия и его приспособлений/аксессуаров.
Перед вводом изделий в эксплуатацию соблюдайте соответствующие правила, действующие в конкретной стране!

Инструкции по технике безопасности для антенн

Используйте страховочные тросы для защиты антенн от опрокидывания/падения.

Страховочные тросы, концевые элементы тросов и соединительные звенья должны соответствовать по своим размерам и состоянию правилам и стандартам страны, в которой они используются!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаграмма направленности
