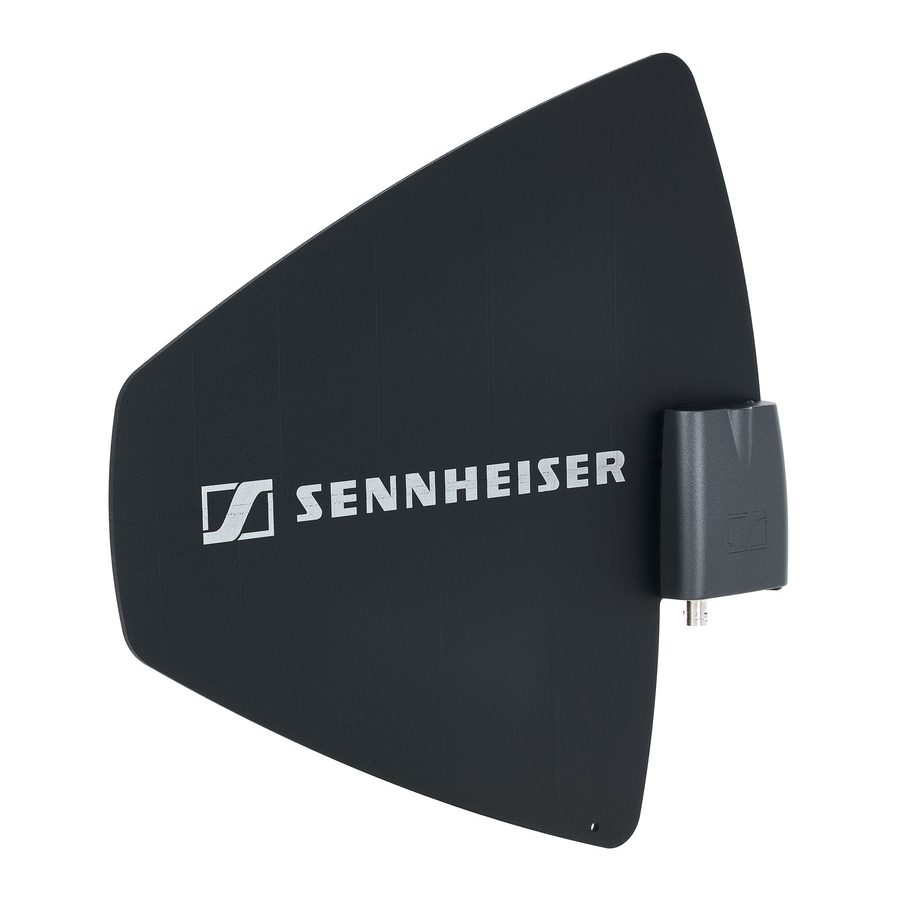

Sennheiser AD 3700 - Aktiv retningsbestemt antenne - manual

Indhold

1 DRIFT
2 SPECIFIKATIONER
- 2.1 Optagemønster
3 Download manual
4 På andre sprog

DRIFT

Oversigt

LED-driftsindikator
BNC-stik, RF-udgang (RF out)
Forstærkningsvælger
Monteringsgevind (3/8" eller 5/8")

Opsætning

LED-driftsindikation

LED 1 farve	Vælger 3 position	Forstærkning
rød		bypass/ -3 dB
grøn		+5 dB
blå		+10 dB
hvid		+15 dB

Egnede kabeltyper og tilhørende forstærkningsindstillinger

Afhængigt af kabellængden skal du justere forstærkningen ved hjælp af vælgeren 3.

Forstærkningsindstilling for RG 58 cable / GZL 1019

Forstærkningsindstilling for RG 213 cable / GZL 5000

Forstærkningsindstilling for meget lavdæmpende ¹/2" kabel

Kabellængde (m/ft)

Tilbehør

GZL 1019-A1	BNC/BNC-kabel, 1 m	Art. nr. 002324
GZL 1019-A5	BNC/BNC-kabel, 5 m	Art. nr. 002325
GZL 1019-A10	BNC/BNC-kabel, 10 m	Art. nr. 002326
GZG 1029	Drejeled	Art. nr. 003226
GZP 10	Monteringsplade til GZG 1029	Art. nr. 003193

Vigtige sikkerhedsinstruktioner

Læs disse sikkerhedsinstruktioner og produktets brugsanvisning.
Opbevar disse sikkerhedsinstruktioner og produktets brugsanvisning. Medtag altid alle instruktioner, når produktet overdrages til tredjepart.
Medtag altid denne brugsanvisning og sikkerhedsvejledningen, når produktet overdrages til tredjepart.
Brug kun tilbehør og reservedele, der er specificeret af producenten.
Forsøg ikke selv at åbne produktets kabinet. Garantien bortfalder for produkter, der er åbnet af kunden.
Overlad al service til kvalificeret servicepersonale. Service er påkrævet, når produktet er blevet beskadiget på nogen måde, væske er blevet spildt, eller genstande er faldet ned i produktet, når produktet har været udsat for regn eller fugt, ikke fungerer normalt eller er blevet tabt.
Brug kun produktet under de brugsbetingelser, der er angivet i specifikationerne.
Brug ikke produktet, hvis det er blevet beskadiget under transporten.
Før altid kabler, så ingen kan snuble over dem.
Hold produktet og dets tilslutninger væk fra væsker og elektrisk ledende genstande, der ikke er nødvendige for at betjene produktet.
Brug ikke opløsningsmidler eller aggressive rengøringsmidler til at rengøre produktet.
Meget høje signalniveauer kan beskadige din hørelse og dine højttalere. Skru ned for lydstyrken på de tilsluttede lydenheder, før du tænder for produktet; dette vil også hjælpe med at forhindre akustisk feedback.

Tilsigtet brug

Produktet er designet til indendørs og udendørs brug.
Produktet kan bruges til kommercielle formål.
Det betragtes som ukorrekt brug, når produktet bruges til enhver applikation, der ikke er nævnt i den tilhørende brugsanvisning.
Sennheiser påtager sig intet ansvar for skader, der opstår som følge af ukorrekt brug eller misbrug af dette produkt og dets vedhæftede filer/tilbehør.
Før du tager produkterne i brug, skal du overholde de respektive landespecifikke regler!

Sikkerhedsinstruktioner for antenner

Brug sikkerhedswirer til at beskytte antennerne mod at vælte/falde ned.

Sikkerhedswirerne, rebafslutningerne og koblingsleddene skal i deres dimensionering og tilstand overholde de regler og standarder i det land, hvor de bruges!

SPECIFIKATIONER

Frekvensområde	470 – 866 MHz
Apex-vinkel (-3 dB)	ca. 100°
Front-to-back-forhold	≥ 14 dB
Gain	ca. 3 dB
Forstærkning (booster) typ.	bypass (-3 dB), 5 dB, 10 dB, 15 dB justerbar, uden DC-tilførsel: -6 dB
Impedans	50 Ω
OIP3	≥ 32 dBm
RF-tilslutning	BCN-stik
Strømforsyning	9 – 15 V ⎓ / 160 – 100 mA, DC-tilførsel via antennekabel (RF OUT-stik)
Monteringsforbindelse	3/8" eller 5/8" gevind
Dimensioner	329 x 322 x 23 mm
Vægt inkl. booster	625 g
