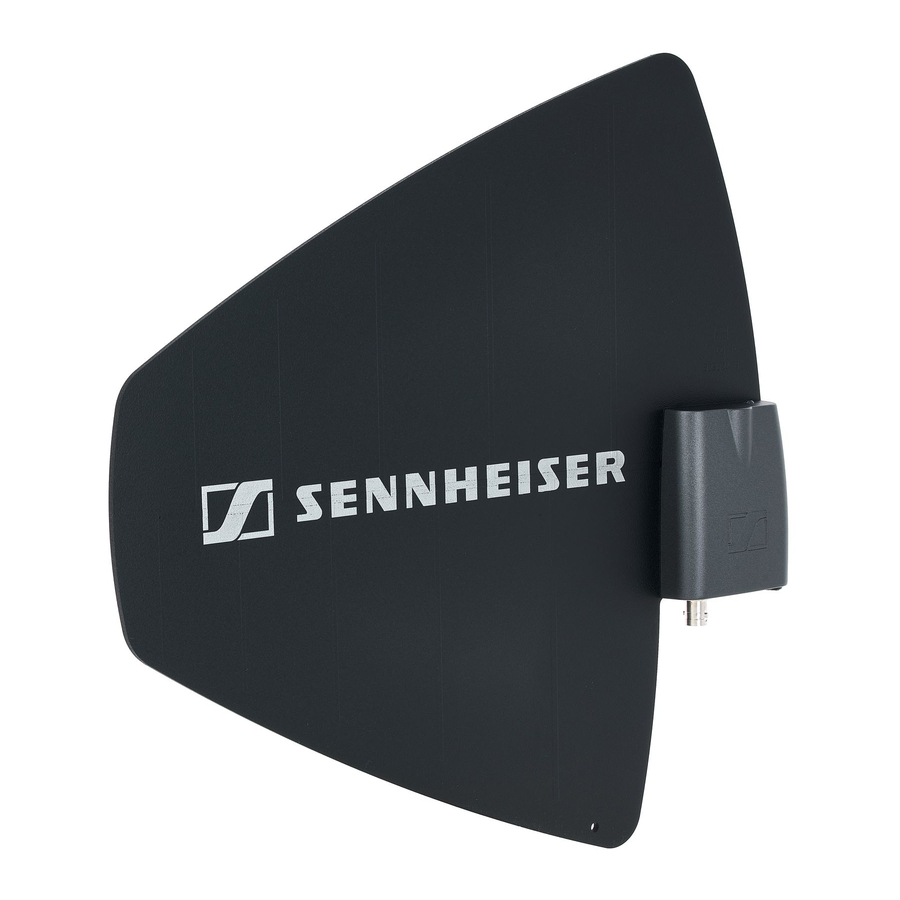

Sennheiser AD 3700 - Manual da Antena Direcional Ativa
OPERAÇÃO
Visão geral
- Indicador LED de operação
- Soquete BNC, saída de RF (RF out)
- Seletor de amplificação
- Rosca de montagem (3/8" ou 5/8")
Configuração
Indicação LED de operação
| Cor do LED 1 | Posição do seletor 3 | Amplificação |
| vermelho |  | bypass/ -3 dB |
| verde |  | +5 dB |
| azul |  | +10 dB |
| branco |  | +15 dB |
Tipos de cabos adequados e configurações de amplificação correspondentes
Dependendo do comprimento do cabo, você deve ajustar a amplificação usando o seletor 3.
Configuração de amplificação para cabo RG 58 / GZL 1019
Configuração de amplificação para cabo RG 213 / GZL 5000
Configuração de amplificação para cabo de atenuação muito baixa ¹/2"
Comprimento do cabo (m/ft)
Acessórios
| GZL 1019-A1 | Cabo BNC/BNC, 1 m | Art. no. 002324 |
| GZL 1019-A5 | Cabo BNC/BNC, 5 m | Art. no. 002325 |
| GZL 1019-A10 | Cabo BNC/BNC, 10 m | Art. no. 002326 |
| GZG 1029 | Junta giratória | Art. no. 003226 |
| GZP 10 | Placa de montagem para GZG 1029 | Art. no. 003193 |
Instruções de segurança importantes
- Leia estas instruções de segurança e o manual de instruções do produto.
- Guarde estas instruções de segurança e o manual de instruções do produto. Inclua sempre todas as instruções ao repassar o produto a terceiros.
- Inclua sempre este manual de instruções e o guia de segurança ao repassar o produto a terceiros.
- Use apenas acessórios e peças de reposição especificados pelo fabricante.
- Não tente abrir a caixa do produto sozinho. A garantia é anulada para produtos abertos pelo cliente.
- Encaminhe todos os serviços de manutenção para pessoal de serviço qualificado. A manutenção é necessária quando o produto foi danificado de alguma forma, líquido foi derramado ou objetos caíram no produto, quando o produto foi exposto à chuva ou umidade, não funciona normalmente ou caiu.
- Use o produto apenas sob as condições de uso listadas nas especificações.
- Não opere o produto se ele foi danificado durante o transporte.
- Sempre passe os cabos de forma que ninguém possa tropeçar neles.
- Mantenha o produto e suas conexões longe de líquidos e objetos eletricamente condutores que não sejam necessários para operar o produto.
- Não use solventes ou produtos de limpeza agressivos para limpar o produto.
![]()
Níveis de sinal muito altos podem danificar sua audição e seus alto-falantes. Reduza o volume nos dispositivos de áudio conectados antes de ligar o produto; isso também ajudará a evitar feedback acústico.
Uso pretendido
O produto foi projetado para uso interno e externo.
O produto pode ser usado para fins comerciais.
É considerado uso impróprio quando o produto é usado para qualquer aplicação não mencionada no manual de instruções correspondente.
A Sennheiser não se responsabiliza por danos decorrentes do uso impróprio ou uso indevido deste produto e seus acessórios.
Antes de colocar os produtos em operação, observe os regulamentos específicos de cada país!
Instruções de segurança para antenas
Use cabos de segurança para proteger as antenas contra tombamento/queda.
Os cabos de segurança, as terminações das cordas e os elos de acoplamento devem estar em conformidade, em seu dimensionamento e condição, com os regulamentos e normas do país em que são usados!
ESPECIFICAÇÕES
| Faixa de frequência | 470 – 866 MHz |
| Ângulo de ápice (-3 dB) | aprox. 100° |
| Relação frente-verso | ≥ 14 dB |
| Ganho | aprox. 3 dB |
| Amplificação (booster) típ. | bypass (-3 dB), 5 dB, 10 dB, 15 dB ajustável, sem alimentação CC: -6 dB |
| Impedância | 50 Ω |
| OIP3 | ≥ 32 dBm |
| Conexão RF | Soquete BCN |
| Fonte de alimentação | 9 – 15 V ⎓ / 160 – 100 mA, Alimentação CC via cabo de antena (Soquete RF OUT) |
| Conexão de montagem | Rosca de 3/8" ou 5/8" |
| Dimensões | 329 x 322 x 23 mm |
| Peso incl. booster | 625 g |
Padrão de captação
