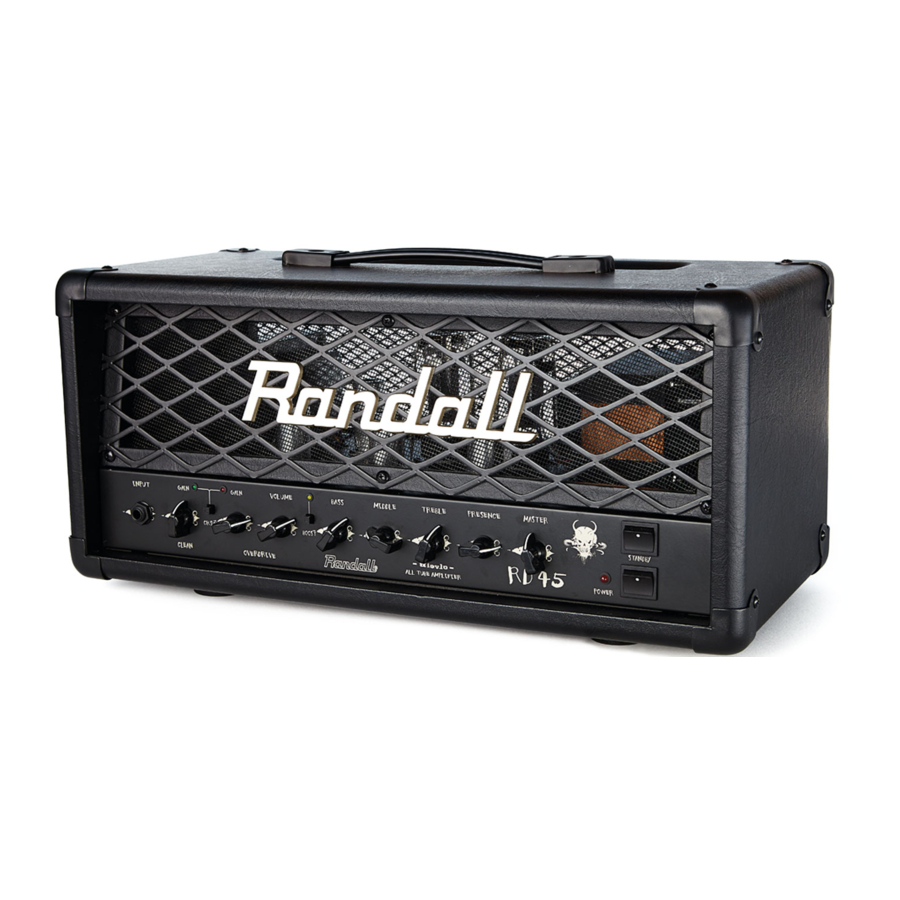

Randall Diavlo RD45H, RD20H - Manuál k zesilovači

Obsah

1 Přehled
2 Stáhnout návod
3 V jiných jazycích

Přehled

Nikdy nepoužívejte zesilovač bez správně zapojené zátěže reproduktoru!! (včetně tichého režimu)

1/4" kytarový vstup - Zapojte svou kytaru do tohoto jacku/konektoru.
Clean Channel Volume (Hlasitost čistého kanálu) - toto ovládá množství signálu čistého kanálu, pro dosažení agresivnějšího tónu z čistého kanálu snižte celkovou hlasitost a vytočte zisk čistého kanálu. Všimněte si, že pouze overdrive kanál má samostatné ovládání Gain (Zisk) a Volume (Hlasitost) pro vyrovnání hlasitostí kanálů.
Channel Selector Switch (Přepínač kanálů) přepíná mezi čistým a overdrive kanálem-
(Ovladatelné nožním spínačem - nožní ovladač přepíše funkci panelu)
Overdrive Channel Gain (Zisk overdrive kanálu) - Tento knoflík funguje jako agresivní celolampový overdrive obvod. Dynamicky reaguje s větším overdrive, čím více vstupního signálu je přivedeno z vašich snímačů. Otočením doprava získáte větší saturaci.
Overdrive Channel Volume (Hlasitost overdrive kanálu) - toto ovládání funguje jako ovládání hlasitosti pouze overdrive kanálu - Použijte jej k vyrovnání výstupních úrovní mezi čistým a overdrive kanálem. Pro čistší tóny ponechte na nejnižším nastavení, otočte hlasitost úplně nahoru a použijte knoflík gainu jako ovládání výstupní hlasitosti.
Boost - Přidává extra vrstvu lampového overdrive do obou kanálů (Ovladatelné nožním spínačem)
Bass EQ Response (Odezva basů EQ) - otočením doprava získáte více basů/nízkých frekvencí
Midrange EQ Response (Odezva středů EQ) - upravuje střední frekvence - nastavte si to, jak se vám líbí.
Treble EQ Response (Odezva výšek EQ) - Úprava vysokých frekvencí v tónovém obvodu - "jas"
Presence Response (Odezva presence) - toto je svázáno s výkonovým zesilovačem a ovlivňuje nejvyšší a nejjasnější frekvence, což pomůže přizpůsobit zvuk tak, aby co nejlépe vyhovoval jasu vaší kytary.
MASTER - Celkové ovládání výstupní hlasitosti. Toto napájí výstup reproduktoru. Všimněte si, že pro dosažení nejčistších tónů otočte hlasitost úplně nahoru a použijte GAIN KNOB (knoflík zisku) jako ovládání hlasitosti.
Standby/Play switch (Přepínač pohotovostního režimu/přehrávání) - Po zapnutí zesilovače počkejte 5 sekund, než přepnete z pohotovostního režimu do režimu Play (přehrávání) a naopak. POZNÁMKA: Ponechte Standby (pohotovostní režim) v poloze ON (zapnuto) (se zapojeným reproduktorem!) pro tichý provoz s výstupem Speaker Emulator (emulátor reproduktoru) (viz #17)
Power switch (Vypínač) zapíná a vypíná jednotku
Power cable input (Vstup napájecího kabelu) pro připojení k síti - Připojená zásuvka pojistky sítě.
Single Speaker output (Jeden výstup reproduktoru) - zapojte 1x16Ω nebo 1x8Ω reproduktorovou skříň do tohoto jacku -
NESMÍ BÝT POUŽÍVÁN SOUČASNĚ S PARALELNÍMI VÝSTUPY!!! #16
Parallel Speaker Outputs (Paralelní výstupy reproduktorů) můžete bezpečně zapojit následující konfigurace reproduktorových skříní: 1x4Ω, 2x8Ω
NESMÍ BÝT POUŽÍVÁN SOUČASNĚ S JEDNOTLIVÝM VÝSTUPEM!!! #15
Speaker Emulator (Emulátor reproduktoru) - XLR Balanced output (vyvážený výstup XLR) je signál přivedený po efektové smyčce z předzesilovače (všechny tři kanály & EQ). Tento signál je poté odeslán přes emulátor reproduktoru, který simuluje zvuk a odezvu Randall 4x12 reproduktorové skříně snímané mikrofonem. Tato funkce je užitečná jako přímé odeslání do PA/FOH pro tichá pódia, napájení sluchátkového monitoru nebo odeslání do externího výkonového zesilovače. "Silent Mode" ("Tichý režim") - Pro přímé (tiché) nahrávání ponechte STANDBY (#12) v poloze ON (zapnuto) (se zapojeným reproduktorem!!!). Předzesilovač bude odesílat signál do XLR výstupu a bude napájen z jednotlivých ovládacích prvků kanálů.
XLR ground lift (odpojení zemnění XLR) mění uzemnění pro odstranění zemních smyček při propojení s jiným zařízením - pro nejlepší výkon použijte nejtišší nastavení.
Class A Discrete instrument level effects loop return (Návrat efektové smyčky třídy A s diskrétní úrovní nástroje). Toto se zapojuje do výstupu externí efektové jednotky pedálů pro dokončení signálové "smyčky". Slouží také jako vstup výkonového zesilovače, takže externí předzesilovač lze zapojit přímo do sekce výkonového zesilovače s aktivním ovládáním hlasitosti a emulovaným XLR výstupem reproduktoru.
Class A Discrete instrument level effects loop send (Odeslání efektové smyčky třídy A s diskrétní úrovní nástroje). Toto se zapojuje do vstupu externí efektové jednotky pedálů a odesílá signál z knoflíků Gain (Zisk) a Tone (Tón). Slouží také jako nevyvážené odeslání výstupu předzesilovače, ale ztlumí výstup, pokud zpětný jack nepřijme zpětný signál.
Footswitch jack (Jack nožního spínače) - Standardní dvou tlačítkový 1/4" TRS ovládá Channel (Kanál) a boost (zesílení) (Randall Model RF2T2C)
