Randall Diavlo RD45H, RD20H - Manual de utilizare Amplificator

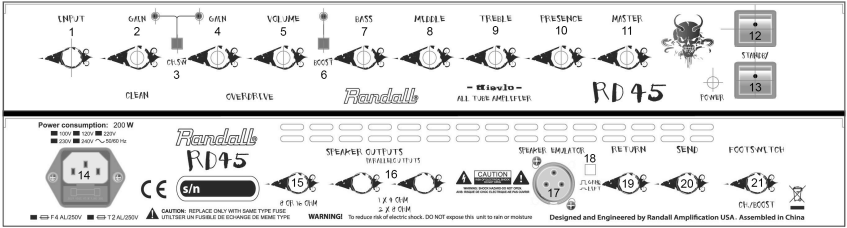

Prezentare generală
Nu utilizați niciodată amplificatorul fără o sarcină adecvată a difuzorului conectată!! (inclusiv modul silențios)
- Intrare chitară de 1/4" - Conectați chitara la această mufă/conector.
- Volum canal curat - acesta controlează cantitatea de semnal a canalului curat, pentru a obține un ton mai agresiv de la canalul curat, reduceți volumul master și creșteți amplificarea canalului curat. Rețineți că numai canalul de overdrive are comenzi separate de Gain și Volume pentru a potrivi volumele canalelor.
- Comutatorul selector de canal comută între canalele curat și overdrive -
(Comutabil cu pedală - Controlerul de picior va suprascrie funcția panoului) - Gain canal overdrive - Acest buton funcționează ca un circuit de overdrive agresiv, complet pe tuburi. Răspunde dinamic cu mai mult overdrive pe măsură ce mai mult semnal de intrare este alimentat de pickup-urile dvs. Rotiți spre dreapta pentru mai multă saturație.
- Volum canal overdrive - această comandă funcționează ca control al volumului numai al canalului overdrive - Utilizați-o pentru a potrivi nivelurile de ieșire între canalele curat și overdrive. Pentru tonuri mai curate, mențineți-l la cea mai mică setare, rotiți volumul complet și utilizați butonul de gain ca control al volumului de ieșire.
- Boost - Adaugă un strat suplimentar de overdrive de tuburi ambelor canale (Comutabil cu pedală)
- Răspuns EQ bas - rotiți spre dreapta pentru mai mult bas/frecvență joasă
- Răspuns EQ medii - ajustează frecvențele medii - puneți-l oriunde doriți.
- Răspuns EQ înalte - Ajustare de înaltă frecvență la circuitul de ton - "luminozitate"
- Răspuns prezență - acesta este legat de amplificatorul de putere și afectează cele mai înalte, mai luminoase frecvențe, acest lucru va ajuta la adaptarea sunetului pentru a se potrivi cel mai bine luminozității chitarei dvs.
- MASTER - Control general al volumului de ieșire. Acesta alimentează ieșirea difuzorului. Rețineți că, pentru a obține cele mai curate tonuri, rotiți volumul complet și utilizați BUTONUL GAIN ca control al volumului.
- Comutator Standby/Play (Standby/Redare) - Așteptați 5 secunde după pornirea amplificatorului înainte de a comuta de la Standby (Standby) la Play (Redare) și invers. NOTĂ: Lăsați Standby (Standby) în poziția ON (pornit) (cu difuzorul conectat!) pentru funcționare silențioasă cu ieșirea Speaker Emulator (vezi #17)
- Comutatorul de alimentare pornește și oprește unitatea
- Intrare cablu de alimentare pentru conectarea la rețea - Soclu siguranță rețea atașat.
- Ieșire difuzor simplă - conectați o cabină de difuzor de 1x16Ω sau 1x8Ω în această mufă -
NU TREBUIE UTILIZAT ÎN ACELAȘI TIMP CU IEȘIRILE PARALELE!!! #16 - Ieșiri difuzor paralele, puteți conecta în siguranță următoarele configurații de cabină de difuzor: 1x4Ω, 2x8Ω
NU TREBUIE UTILIZAT ÎN ACELAȘI TIMP CU IEȘIREA SIMPLĂ!!! #15 - Speaker Emulator (Emulator difuzor) - Ieșirea echilibrată XLR este semnalul alimentat post buclă de efecte de la preamplificator (toate cele trei canale și EQ). Acest semnal este apoi trimis prin emulatorul de difuzor care simulează sunetul și răspunsul unei cabine de difuzor Randall 4x12 microfonată. Această funcție este utilă ca trimitere directă către PA/FOH pentru scene silențioase, alimentare monitor în ureche sau trimitere către amplificator de putere extern. "Silent Mode" ("Mod silențios") - Pentru înregistrare directă (silențioasă), lăsați STANDBY (#12) în poziția ON (pornit) (cu difuzorul conectat!!!). Preamplificatorul va trimite semnal către ieșirea XLR și va fi alimentat de comenzile individuale ale canalului.
- XLR ground lift (Ridicare masă XLR) modifică conexiunea la masă pentru a remedia buclele de masă atunci când interfațați cu alte echipamente - utilizați la cea mai silențioasă setare pentru cea mai bună performanță.
- Buclă de efecte de nivel de instrument discretă de clasa A return. Aceasta se conectează la ieșirea unității de efecte cu pedale externe pentru a finaliza "bucla" de semnal. De asemenea, servește ca intrare amplificator de putere, astfel încât preamplificatorul extern poate fi conectat direct la secțiunea amplificatorului de putere cu control activ al volumului și ieșire XLR emulator difuzor.
- Buclă de efecte de nivel de instrument discretă de clasa A send (trimitere). Aceasta se conectează la intrarea unității de efecte cu pedale externe și alimentează semnal de la butoanele Gain și Tone. De asemenea, servește ca trimitere de ieșire preamplificator dezechilibrată, dar va dezactiva ieșirea dacă mufa de return nu primește semnal de return.
- Mufă comutator de picior - TRS standard cu două butoane de 1/4" controlează Channel (Canal) și boost (amplificare) (Randall Model RF2T2C)
 |

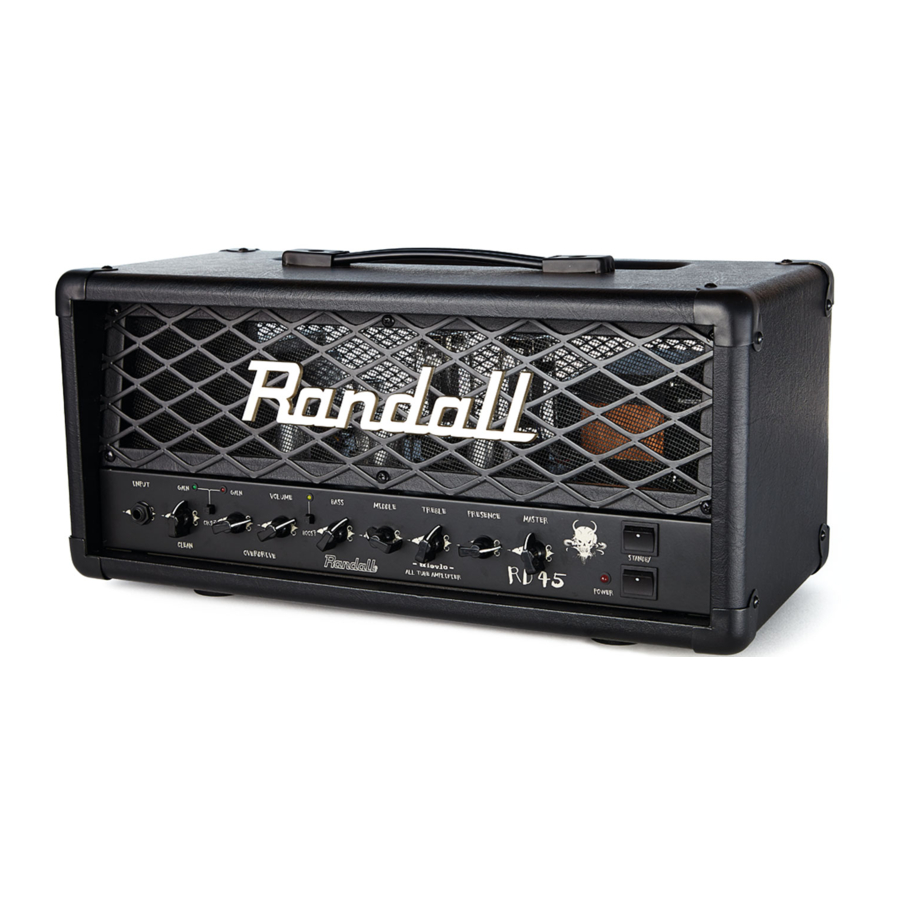

| CAPETE SERIA DIAVLO 45 & 20 wați |
| RD45 = 45 wați cu (2) tuburi de putere 6L6 |
| RD20 = 20 wați cu (2) tuburi de putere 6V6 |
| 2 canale + mod boost (amplificare) |
| Buclă de nivel de instrument discretă de clasa A |
| Ieșire XLR emulată de difuzor cu Ground lift (Ridicare masă) și funcționare silențioasă |
| Grilă din oțel rezistentă |
| Comutator de picior cu 2 butoane Channel/Boost (Canal/Amplificare) inclus |
