Bosch B426 - Instalační příručka pro komunikační modul Conettix Ethernet

Přehled

Komunikační modul B426 Ethernet je čtyřvodičové napájené zařízení SDI, SDI2 nebo Option bus, které poskytuje obousměrnou komunikaci s kompatibilními ovládacími panely přes sítě IPv4 nebo IPv6 Ethernet. Přepínač na desce B426 určuje adresu sběrnice zařízení. Konfigurace B426 se provádí prostřednictvím webových stránek konfigurace B426. U ovládacích panelů SDI2 lze konfiguraci provést také na klávesnici nebo prostřednictvím softwaru pro vzdálené programování (Remote Programming Software - RPS).

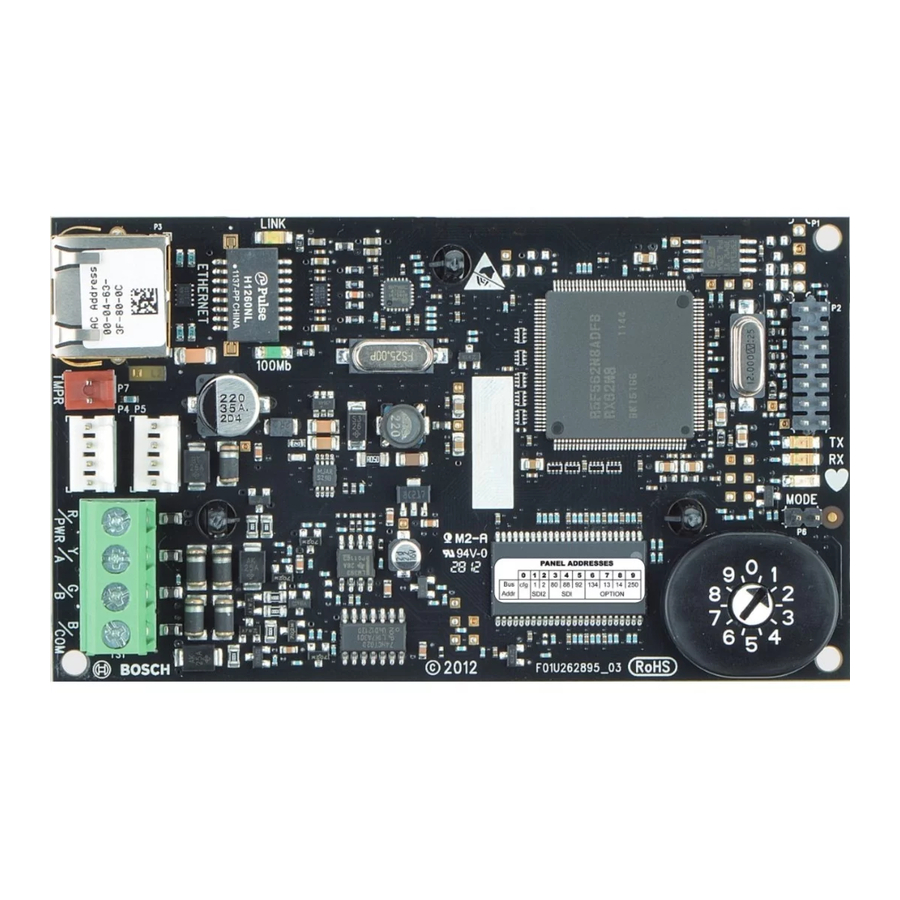

Popisky ― Popis

1 ― Ethernetový port RJ-45

2 ― Žlutá LED dioda LINK

3 ― Zelená LED dioda 100MB

4 ― Přepínač adres

5 ― LED dioda Heartbeat (modrá)

6 ― LED diody komunikace datové sběrnice (TX a RX)

7 ― Svorkovnice SDI2 (k ovládacímu panelu nebo dalším modulům)

8 ― Propojovací konektory SDI2 (k ovládacímu panelu nebo dalším modulům)

9 ― Konektor sabotážního spínače

Jeden přepínač adres určuje adresu pro komunikační modul B426 Conettix Ethernet. Ovládací panel používá adresu pro komunikaci. K nastavení přepínačů adres použijte šroubovák s drážkou.

UPOZORNĚNÍ!
Modul čte nastavení přepínače adres pouze při zapnutí. Pokud přepínače změníte po zapnutí modulu, musíte modul vypnout a znovu zapnout, aby se nové nastavení aktivovalo.

Nastavte přepínače adres podle konfigurace ovládacího panelu. Pokud je na stejném systému více modulů B426, každý modul B426 musí mít jedinečnou adresu.

Obrázek 2.1: Přepínač adres

Přepínač adres B426 poskytuje jedničkovou hodnotu pro adresu modulu. Obrázek 2.1 ukazuje nastavení přepínače adres pro adresu 1. Nastavení specifická pro panel naleznete v tabulce 2.1.

Ovládací panely	Pozice přepínače	Adresa B426	Typ sběrnice	Funkce
Pro webovou konfiguraci	0	Konfigurovatelná	Libovolný	Webová konfigurace
GV4 a B Series	1	1	SDI2	Automatizace, vzdálené programování nebo hlášení
GV4 Series	2	2
GV4/GV3/, GV2 Series, G Series v6.3 nebo vyšší	3	80	SDI	Automatizace
	4	88		Vzdálené programování nebo hlášení
GV4 a GV3 Series	5	92
FPD-7024	9	250	Option

Tabulka 2.1: Nastavení přepínače adres

Po nastavení přepínačů adres pro správnou adresu nainstalujte modul do krytu a poté jej propojte s ovládacím panelem a dalšími zařízeními.

UPOZORNĚNÍ!
Před prováděním jakýchkoli připojení odpojte veškeré napájení (AC i baterie). Pokud tak neučiníte, může dojít ke zranění osob a/nebo poškození zařízení.

Namontujte modul do 3-otvorového montážního vzoru krytu pomocí dodaných montážních šroubů a montážní konzoly. Viz obrázek 3.1.
Obrázek 3.1: Montáž modulu do krytu

Popisky ― Popis

1 ― Modul s nainstalovanou montážní konzolou

2 ― Kryt

3 ― Montážní šrouby (3)

Pokyny k tomuto volitelnému spínači naleznete v dokumentu Instalační a provozní příručka komunikačního modulu Conettix Ethernet (B426) (P/N: F01U266226) a Instalační příručka krytu EZTS a sabotážního spínače stěny (P/N: F01U003734).

Při zapojování B426 k ovládacímu panelu SDI nebo SDI2 můžete použít buď svorkovnici modulu označenou R, Y, G, B (PWR, A, B, COM), nebo propojovací konektory modulu (kabel je součástí dodávky). Obrázek 1.1 ukazuje umístění svorkovnice i propojovacích konektorů na modulu. Viz obrázek 3.2.

UPOZORNĚNÍ!
Použijte buď zapojení svorkovnice, nebo propojovací konektor k ovládacímu panelu. Nepoužívejte obojí. Při připojování více modulů můžete kombinovat svorkovnici a propojovací konektory v sérii.

Veďte vodiče od modulu ke svorkám datové sběrnice na kompatibilním ovládacím panelu. Viz obrázek 3.2.

Obrázek 3.2: Zapojení k ovládacímu panelu (zobrazen ovládací panel GV4 Series a FPD-7024)

Popisky ― Popis

1 ― Ovládací panel SDI2. U ovládacích panelů SDI zapojte R, Y, G, B ke sběrnici SDI.

2 ― Propojovací konektory

3 ― Do sítě Ethernet

4 ― Zapojení svorkovnice

5 ― Propojovací kabel (P/N: F01U079745) (součást dodávky)

6 ― Ovládací panel Option bus

Nakonfigurujte B426 pomocí jedné z metod popsaných v této části pro váš typ ovládacího panelu.

UPOZORNĚNÍ!
Ve výchozím nastavení, při připojení náhradního modulu B426 k existujícímu ovládacímu panelu SDI2, panel přepíše nastavení modulu. Chcete-li zachovat vlastní nastavení modulu při připojení modulu ke konfigurovanému ovládacímu panelu SDI2, musíte před připojením ke sběrnici SDI2 deaktivovat programování panelu pomocí webové konfigurace.

Ovládací panel kompatibilní s SDI2 automaticky nakonfiguruje nově připojený modul.

1. Ujistěte se, že B426 je nový nebo resetovaný do továrního nastavení.
2. Nastavte přepínač adres na správnou adresu pro ovládací panel (ovládací panely SDI2 používají adresu 1 nebo 2).
3. Naprogramujte komunikační nastavení ovládacího panelu pomocí RPS nebo klávesnice.
4. Připojte modul ke sběrnici ovládacího panelu a zapněte napájení.

Konfigurace ovládacího panelu SDI, volitelné sběrnice

Konfigurace pro ovládací panel SDI nebo volitelné sběrnice pomocí jedné z metod popsaných v této části.

Při instalaci za následujících podmínek B426 nepotřebuje další konfiguraci:

• DHCP je k dispozici ve vaší síti.
• Šifrování AES není vyžadováno.
• Výchozí nastavení portu B426 (UDP na portu 7700) jsou povolena správcem sítě.

Pro instalace, kde jsou vyžadována další nestandardní nastavení, je k dispozici webová konfigurační nabídka.

Zjistěte název hostitele nebo IP adresu modulu jedním z následujících způsobů:

• Vyhledejte IP adresu v tabulce na serveru DHCP (síťové moduly).
• Použijte Auto IP pro přímé připojení z vašeho PC k B426. Během 60 sekund B426 dočasně převezme adresu 169.254.1.1 pro konfiguraci. (Další informace o používání těchto metod naleznete v instalační a provozní příručce komunikačního modulu Conettix Ethernet.)

UPOZORNĚNÍ!
Před pokračováním se ujistěte, že webový prohlížeč není nakonfigurován pro používání proxy serveru. Pokyny k deaktivaci proxy služby naleznete v online nápovědě prohlížeče.

Použití webové konfigurace (konfigurační webové stránky B426):

1. Otevřete internetový prohlížeč (Microsoft Internet Explorer 6 nebo vyšší, nebo Mozilla Firefox 3 nebo vyšší) a zadejte IP adresu B426. Otevře se přihlašovací stránka B426.
2. Zadejte výchozí heslo: B42V2 a klikněte na Login (Přihlásit se). Otevře se domovská stránka Device Information (Informace o zařízení).
3. Přejděte na požadovanou stránku nastavení a nakonfigurujte parametry.
4. Klikněte na OK a poté klikněte na Save & Execute (Uložit a spustit) pro uložení a aplikování všech změn na zařízení.

UPOZORNĚNÍ!
Před přechodem na novou stránku nastavení musíte kliknout na OK pro uložení upravených hodnot.

Modul B426 obsahuje následující LED diody na desce, které pomáhají při řešení problémů (umístění LED diod naleznete na obrázku 1.1):

• Heartbeat (stav systému). Viz tabulka 5.1.
• Komunikace datové sběrnice. Viz tabulka 5.2
• Ethernetová komunikace. Viz tabulka 5.3.

Vzor blikání	Funkce
Blikne jednou za 1 sekundu	Normální stav: Indikuje normální provozní stav.
3 rychlé záblesky každou 1 sekundu	Stav komunikační chyby: Indikuje (modul je ve "stavu bez komunikace"), což má za následek komunikační chybu SDI2.
Trvale svítí	Stav poruchy LED: Modul není napájen (pouze pro OFF Steady), nebo nějaký jiný stav poruchy brání modulu v ovládání LED diody Heartbeat.
Vypnuto

Tabulka 4.1: Popisy LED Heartbeat

Vzor blikání	Funkce
RX (příjem) bliká	Nastane, když sběrnice ovládacího panelu přijme zprávu.
TX (vysílání) bliká	Nastane, když sběrnice ovládacího panelu odešle zprávu.

Tabulka 4.1: Popisy LED datové sběrnice

Vzor blikání LINK (žlutá)	Vzor blikání 100mb (zelená)	Funkce
Vypnuto	Vypnuto	Žádné ethernetové spojení
Trvale svítí	Vypnuto	Spojení 10 BASE-T
Bliká	Vypnuto	Aktivita 10 BASE-T
Trvale svítí	Trvale svítí	Spojení 100 BASE-T
Bliká	Trvale svítí	Aktivita 100 BASE-T

Tabulka 4.1: Popisy LED Ethernet LINK a 100mb

Zobrazení verze firmwaru pomocí vzoru blikání LED:

• Pokud je nainstalován volitelný tamper spínač:
  S otevřenými dvířky krytu aktivujte tamper spínač (stiskněte a uvolněte spínač).
• Pokud NENÍ nainstalován volitelný tamper spínač: Krátce zkratujte tamper piny.

Příklad vzorů blikání naleznete na obrázku 6.1.

Obrázek 6.1: Vzory blikání LED firmwaru

Když je tamper spínač aktivován (zavřeno na otevřeno), LED Heartbeat zůstane VYPNUTÁ po dobu 3 sekund, než indikuje verzi firmwaru. LED pulzuje hlavní, vedlejší a mikro číslice verze firmwaru, s 1 sekundovou pauzou po každé číslici.

Vzory blikání nezačnou, dokud není tamper otevřen (zkrat odstraněn). V následujícím příkladu se verze 1.4.3 zobrazí jako blikání LED:
[3 sekundy pauza] *___****___*** [3 sekundy pauza, poté normální provoz].

Rozměry	59.5 mm x 108 mm x 16 mm (2.19 in x 4.25 in x 0.629 in)
Napětí (provozní)	12 VDC nominální
Proud (maximální)	100 mA max
Konektory	LAN/WAN: RJ-45 modulární port (Ethernet)
Ethernetový kabel	Kategorie 5 nebo lepší nestíněná kroucená dvoulinka, max. délka 100 m (328 ft)
Rozhraní	IEEE 802.3
Velikost vodiče datové sběrnice	1.02 mm až 0.65 mm (18 AWG až 22 AWG)
Délka vodiče datové sběrnice	Maximální vzdálenost - Velikost vodiče: 150 m (500 ft) - 0.65 mm (22 AWG) 300 m (1000 ft) - 1.02 mm (18 AWG)
Webový prohlížeč	Microsoft Internet Explorer 6 nebo vyšší; Mozilla Firefox 3 nebo vyšší
Kompatibilita	D9412, D7412, D7212, D9112 G Series Version 6.3 or higher GV2 Series GV3 Series GV4 Series B5512/B4512/B3512
