Bosch B426 - Vodič za instalaciju komunikacijskog modula Conettix Ethernet

Pregled

B426 Ethernet komunikacijski modul je četverožični uređaj s napajanjem za SDI, SDI2 ili Option sabirnicu koji omogućuje dvosmjernu komunikaciju s kompatibilnim upravljačkim pločama putem IPv4 ili IPv6 Ethernet mreža. Preklopnik na B426 određuje adresu sabirnice uređaja. Konfiguracija B426 se vrši putem web stranica za konfiguraciju B426. Na SDI2 upravljačkim pločama, konfiguracija se također može izvršiti na tipkovnici ili putem Remote Programming Software (RPS).

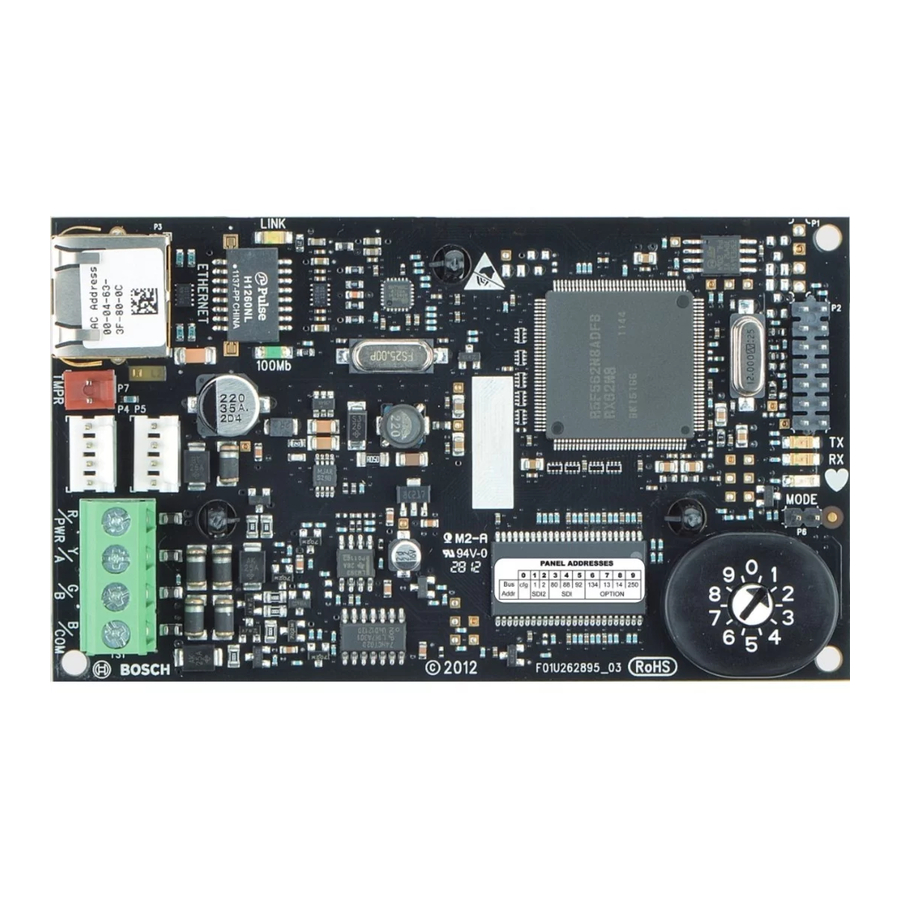

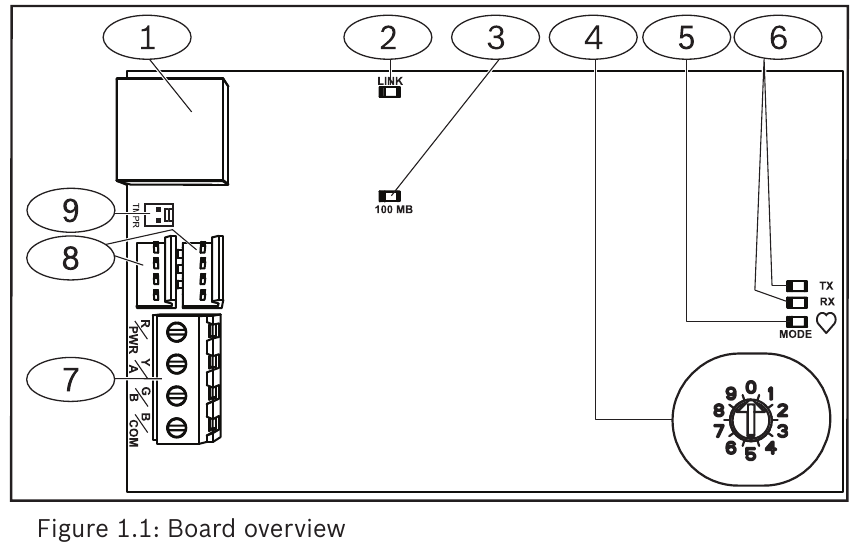

Oznaka ― Opis

1 ― Ethernet RJ-45 priključak

2 ― Žuta LINK LED dioda

3 ― Zelena 100MB LED dioda

4 ― Preklopnik adrese

5 ― Heartbeat LED dioda (plava)

6 ― LED diode za komunikaciju podatkovne sabirnice (TX i RX)

7 ― SDI2 priključni blok (za upravljačku ploču ili dodatne module)

8 ― Priključci za međusobno povezivanje SDI2 ožičenja (za upravljačku ploču ili dodatne module)

9 ― Priključak prekidača za zaštitu od neovlaštenog otvaranja

Jedan preklopnik adrese određuje adresu za B426 Conettix Ethernet komunikacijski modul. Upravljačka ploča koristi adresu za komunikaciju. Koristite odvijač s prorezom za postavljanje preklopnika adrese.

OBAVIJEST!
Modul čita postavku preklopnika adrese samo tijekom uključivanja. Ako promijenite prekidače nakon što ste uključili napajanje modula, morate isključiti i ponovno uključiti napajanje modula kako bi se nova postavka omogućila.

Postavite preklopnike adrese prema konfiguraciji upravljačke ploče. Ako se na istom sustavu nalazi više B426 modula, svaki B426 modul mora imati jedinstvenu adresu.

Slika 2.1: Preklopnik adrese

Preklopnik adrese B426 pruža vrijednost jedinica za adresu modula. Slika 2.1 prikazuje postavku preklopnika adrese za adresu 1. Pogledajte Tablicu 2.1 za postavke specifične za ploču.

Upravljačke ploče	Položaj prekidača	Adresa B426	Vrsta sabirnice	Funkcija
Za web konfiguraciju	0	Konfigurabilno	Bilo koja	Web konfiguracija
GV4 i B Series	1	1	SDI2	Automatizacija, udaljeno programiranje ili izvještavanje
GV4 Series	2	2
GV4/GV3/, GV2 Series, G Series v6.3 ili novija	3	80	SDI	Automatizacija
	4	88		Udaljeno programiranje ili izvještavanje
GV4 i GV3 Series	5	92
FPD-7024	9	250	Option

Tablica 2.1: Postavke preklopnika adrese

Nakon što postavite preklopnike adrese za odgovarajuću adresu, instalirajte modul u kućište, a zatim ga povežite s upravljačkom pločom i drugim uređajima.

OBAVIJEST!
Uklonite svu struju (AC i bateriju) prije uspostavljanja bilo kakvih veza. Ako to ne učinite, može doći do ozljeda i/ili oštećenja opreme.

Montirajte modul u uzorak s 3 rupe u kućištu pomoću priloženih vijaka za montažu i montažnog nosača. Pogledajte Sliku 3.1.

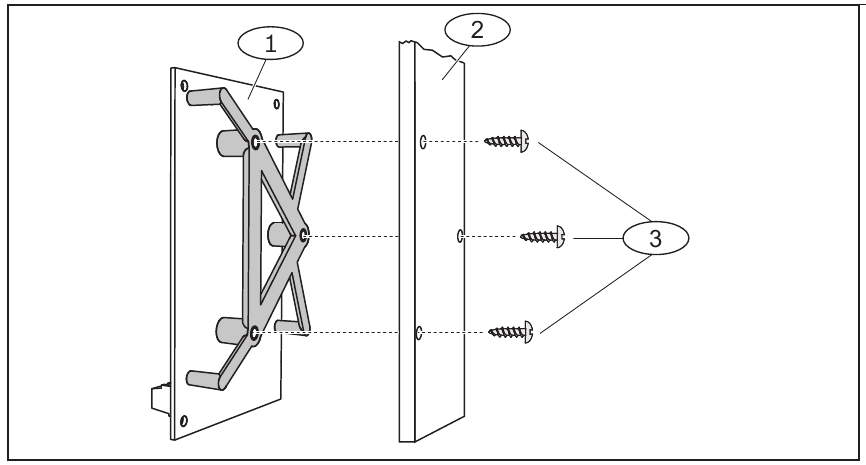

Slika 3.1: Montaža modula u kućište

Oznaka ― Opis

1 ― Modul s instaliranim montažnim nosačem

2 ― Kućište

3 ― Vijci za montažu (3)

Za upute o ovom dodatnom prekidaču, pogledajte Vodič za instalaciju i rad Conettix Ethernet komunikacijskog modula (B426) (P/N: F01U266226) i Vodič za instalaciju EZTS poklopca i zidnog prekidača za zaštitu od neovlaštenog otvaranja (P/N: F01U003734).

Kada spajate B426 na SDI ili SDI2 upravljačku ploču, možete koristiti ili priključni blok modula označen s R, Y, G, B (PWR, A, B, COM) ili priključke za međusobno povezivanje ožičenja modula (žica je uključena). Slika 1.1 prikazuje položaj priključnog bloka i priključaka za međusobno povezivanje na modulu. Pogledajte Sliku 3.2.

OBAVIJEST!
Koristite ili ožičenje priključnog bloka ili priključak za međusobno povezivanje ožičenja na upravljačku ploču. Nemojte koristiti oboje. Prilikom spajanja više modula, možete kombinirati priključni blok i priključke za međusobno povezivanje ožičenja u seriji.

Provucite žice od modula do priključaka podatkovne sabirnice na kompatibilnoj upravljačkoj ploči. Pogledajte Sliku 3.2.

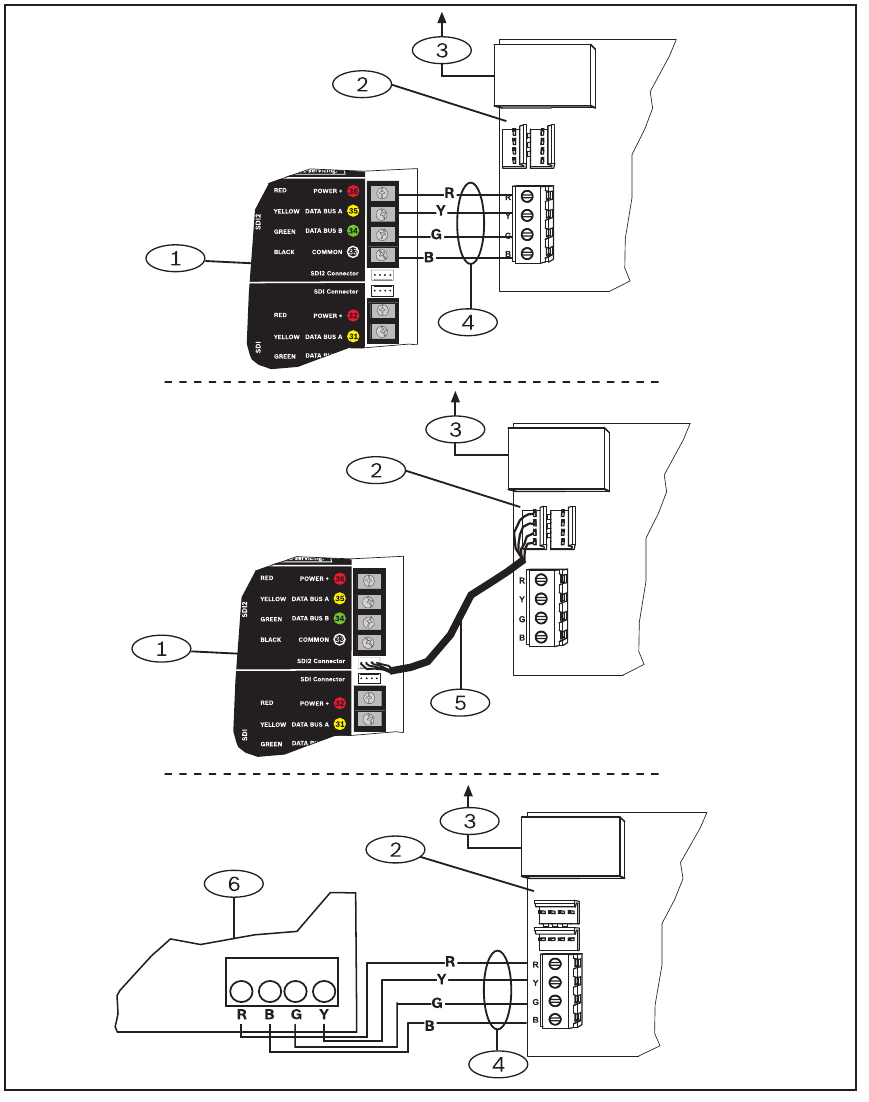

Slika 3.2: Ožičenje na upravljačku ploču (prikazane su upravljačke ploče GV4 Series i FPD-7024)

Oznaka ― Opis

1 ― SDI2 upravljačka ploča. Za SDI upravljačke ploče, spojite R, Y, G, B na SDI sabirnicu.

2 ― Priključci za međusobno povezivanje ožičenja

3 ― Na Ethernet mrežu

4 ― Ožičenje priključnog bloka

5 ― Kabel za međusobno povezivanje (P/N: F01U079745) (uključen)

6 ― Upravljačka ploča Option sabirnice

Konfigurirajte B426 koristeći jednu od metoda opisanih u ovom odjeljku za vaš tip kontrolne ploče.

VAŽNO!
Prema zadanim postavkama, kada spajate zamjenski B426 na postojeću SDI2 kontrolnu ploču, ploča poništava postavke modula. Da biste zadržali prilagođene postavke modula kada spajate modul na konfiguriranu SDI2 kontrolnu ploču, morate onemogućiti Panel Programming (Programiranje ploče) pomoću web konfiguracije, prije spajanja na SDI2 sabirnicu.

SDI2-kompatibilna kontrolna ploča automatski konfigurira novo spojeni modul.

1. Provjerite je li B426 nov ili vraćen na tvorničke postavke.
2. Postavite prekidač adrese na ispravnu adresu za kontrolnu ploču (SDI2 kontrolne ploče koriste adresu 1 ili 2).
3. Programirajte postavke komunikacije kontrolne ploče pomoću RPS-a ili tipkovnice.
4. Spojite modul na sabirnicu kontrolne ploče i uključite napajanje.

Konfiguriranje SDI, opcijske sabirnice kontrolne ploče

Konfigurirajte za SDI ili opcijsku sabirnicu kontrolne ploče koristeći jednu od metoda opisanih u ovom odjeljku.

Prilikom instalacije pod sljedećim uvjetima, B426 ne zahtijeva daljnju konfiguraciju:

• DHCP je dostupan na vašoj mreži.
• AES enkripcija nije potrebna.
• Zadane postavke priključka B426 (UDP na priključku 7700) dopuštene su od strane mrežnog administratora.

Za instalacije gdje su potrebne dodatne postavke koje nisu zadane, dostupan je web konfiguracijski izbornik.

Odredite naziv hosta ili IP adresu modula pomoću jedne od sljedećih metoda:

• Pronađite IP adresu u tablici na DHCP poslužitelju (umreženi moduli).
• Koristite Auto IP za izravno povezivanje s vašeg računala na B426. Unutar 60 sekundi, B426 privremeno preuzima adresu 169.254.1.1 za konfiguraciju. (Pogledajte Vodič za instalaciju i rad Conettix Ethernet komunikacijskog modula za više informacija o korištenju ovih metoda.)

VAŽNO!
Prije nastavka, provjerite nije li web preglednik konfiguriran za korištenje proxy poslužitelja. Pogledajte online pomoć preglednika za upute o onemogućavanju proxy usluge.

Za korištenje web konfiguracije (B426 konfiguracijske web stranice):

1. Otvorite internetski preglednik (Microsoft Internet Explorer 6 ili noviji, ili Mozilla Firefox 3 ili noviji) i upišite IP adresu B426. Otvara se stranica za prijavu B426.
2. Unesite zadanu lozinku: B42V2 i kliknite Login (Prijava). Otvara se početna stranica Device Information (Informacije o uređaju).
3. Pregledajte željenu stranicu s postavkama i konfigurirajte parametre.
4. Kliknite OK i zatim kliknite Save & Execute (Spremi i izvrši) da biste spremili i primijenili sve promjene na uređaj.

VAŽNO!
Prije pregledavanja nove stranice s postavkama, morate kliknuti OK (U redu) da biste spremili uređene vrijednosti.

B426 modul uključuje sljedeće ugrađene LED diode za pomoć pri rješavanju problema (pogledajte Sliku 1.1 za lokaciju LED dioda):

• Heartbeat (Otkucaji srca) (status sustava). Pogledajte Tablicu 5.1.
• Data Bus (Podatkovna sabirnica) komunikacija. Pogledajte Tablicu 5.2
• Ethernet komunikacija. Pogledajte Tablicu 5.3.

Uzorak bljeskanja	Funkcija
Bljeska jednom svake 1 sek	Normalno stanje: Označava normalno stanje rada.
3 brza bljeska svake 1 sek	Stanje pogreške komunikacije: Označava (modul je u "stanju bez komunikacije") što rezultira pogreškom SDI2 komunikacije.
Stalno uključeno	Stanje problema s LED diodom: Modul nije napajan (samo za OFF Steady), ili neki drugi problem sprječava modul da kontrolira LED diodu otkucaja srca.
Isključeno

Tablica 4.1: Opis LED diode otkucaja srca

Uzorak bljeskanja	Funkcija
RX (Receive) (Primanje) bljeska	Pojavljuje se kada sabirnica kontrolne ploče primi poruku.
TX (Transmit) (Prijenos) bljeska	Pojavljuje se kada sabirnica kontrolne ploče pošalje poruku.

Tablica 4.1: Opis LED dioda podatkovne sabirnice

LINK (žuti) uzorak bljeskanja	100mb (zeleni) uzorak bljeskanja	Funkcija
Isključeno	Isključeno	Nema Ethernet veze
Stalno uključeno	Isključeno	10 BASE-T veza
Bljesak	Isključeno	10 BASE-T aktivnost
Stalno uključeno	Stalno uključeno	100 BASE-T veza
Bljesak	Stalno uključeno	100 BASE-T aktivnost

Tablica 4.1: Opis Ethernet LINK i 100mb LED dioda

Za prikaz verzije firmvera pomoću uzorka bljeskanja LED diode:

• Ako je instaliran opcijski tamper prekidač:
  S otvorenim vratima kućišta, aktivirajte tamper prekidač (pritisnite i otpustite prekidač).
• Ako NIJE instaliran opcijski tamper prekidač: Kratko spojite tamper pinove.

Pogledajte Sliku 6.1 za primjer uzoraka bljeskanja.

Slika 6.1: Uzorci bljeskanja LED dioda firmvera

Kada se aktivira tamper prekidač (zatvoreno na otvoreno), LED dioda otkucaja srca ostaje ISKLJUČENA 3 sekunde prije nego što pokaže verziju firmvera. LED dioda pulsira glavne, manje i mikro znamenke verzije firmvera, s pauzom od 1 sekunde nakon svake znamenke.

Uzorci bljeskanja ne počinju dok se tamper ne otvori (ukloni se kratki spoj). U sljedećem primjeru, verzija 1.4.3 prikazuje se kao bljeskovi LED diode:
[pauza od 3 sekunde] *___****___*** [pauza od 3 sekunde, zatim normalan rad].

Dimenzije	59.5 mm x 108 mm x 16 mm (2.19 in x 4.25 in x 0.629 in)
Napon (operativni)	12 VDC nominalno
Struja (maksimalna)	100 mA max
Konektori	LAN/WAN: RJ-45 modularni priključak (Ethernet)
Ethernet kabel	Kategorija 5 ili bolji neoklopljeni upleteni par, maksimalna duljina 100 m (328 ft)
Sučelje	IEEE 802.3
Veličina žice podatkovne sabirnice	1.02 mm do 0.65 mm (18 AWG do 22 AWG)
Duljina žice podatkovne sabirnice	Maksimalna udaljenost - Veličina žice: 150 m (500 ft) - 0.65 mm (22 AWG) 300 m (1000 ft) - 1.02 mm (18 AWG)
Web preglednik	Microsoft Internet Explorer 6 ili noviji; Mozilla Firefox 3 ili noviji
Kompatibilnost	D9412, D7412, D7212, D9112 G Series Version 6.3 ili novija GV2 Series GV3 Series GV4 Series B5512/B4512/B3512
