Návod k instalaci plynového sporáku WOLF

Funkce a specifikace se mohou kdykoli změnit bez předchozího upozornění. Nejaktuálnější informace naleznete na wolfappliance.com/specs.

Důležitá poznámka

Abyste zajistili co nejbezpečnější a nejefektivnější instalaci a provoz tohoto produktu, věnujte pozornost následujícím typům zvýrazněných informací v této příručce:

upozorňuje na informace, které jsou obzvláště důležité.

Označuje situaci, kdy může dojít k menšímu zranění nebo poškození produktu, pokud nebudou dodržovány pokyny.

Uvádí nebezpečí, které může způsobit vážné zranění nebo smrt, pokud nebudou dodržována bezpečnostní opatření.

V této příručce jsou rozměry v závorkách uvedeny v milimetrech, pokud není uvedeno jinak.

Uložte si tyto pokyny pro místního elektrikáře.

Informace o produktu

Důležité informace o produktu, včetně modelu a sériového čísla, jsou uvedeny na štítku s údaji o produktu. Štítek s údaji se nachází ve spodní části ovládacího panelu, zcela vpravo, těsně nad dvířky trouby. Viz obrázek níže.
Pokud je nutný servis, kontaktujte autorizovaný servis Wolf Factory Certified Service a uveďte model a sériové číslo. Pro zjištění jména nejbližšího autorizovaného servisu Wolf Factory Certified Service nebo pro dotazy týkající se instalace navštivte sekci Product Support (podpora produktu) na našich webových stránkách wolfappliance.com nebo volejte zákaznickou linku Wolf Customer Care na čísle 800-222-7820.

Umístění štítku s údaji

Bezpečnostní opatření

DŮLEŽITÉ POKYNY

Dítě nebo dospělý může toto zařízení převrhnout a zabít se.
Ověřte, zda je zařízení proti převrácení správně nainstalováno a zajištěno. Ujistěte se, že je zařízení proti převrácení znovu zajištěno, když je toto zařízení přemístěno. Správnou instalaci ověřte podle obrázků níže.
Neprovozujte toto zařízení bez zařízení proti převrácení na svém místě a zajištěného. Pokud tak neučiníte, může dojít ke smrti nebo vážným popáleninám dětí nebo dospělých.
Abyste snížili riziko popálení, nepřemisťujte toto zařízení, dokud je horké.

Umístění zařízení proti převrácení


Zařízení proti převrácení zajištěno

• Toto zařízení je vybaveno kolečky na dvou nebo více nohách a musí být instalováno na podlahové krytině z vinylové kompozice komerční kvality o tloušťce 1/8" (3) nebo ekvivalentní.
• Toto zařízení není schváleno pro ventilaci se spodním prouděním vzduchu nebo ekvivalent vzduchové clony.
• Při instalaci proti hořlavému povrchu je vyžadován minimální stoupač o výšce 20" (508).

Specifikace

Elektrické požadavky

Instalace musí být v souladu se všemi platnými elektrickými předpisy.
Umístěte elektrické napájení v jedné rovině se stěnou nebo podlahou a uvnitř stínované oblasti znázorněné na obrázku. Je vyžadován samostatný obvod, který slouží pouze tomuto zařízení. Použití přerušovače zemního obvodu (GFCI) se nedoporučuje a může způsobit přerušení provozu.

Přívod plynu

Instalace musí být v souladu s místními předpisy, nebo v případě, že místní předpisy neexistují, s National Fuel Gas Code (národní předpis pro palivový plyn).
Umístěte přívod plynu uvnitř stínované oblasti znázorněné na obrázku.
Sporák je vybaven pro použití se zemním plynem nebo zkapalněným propanem (LP). Štítek s údaji o produktu obsahuje informace o typu plynu, který by měl být použit. Umístění štítku s údaji naleznete na obrázku níže. Pokud se tyto informace neshodují s typem dostupného plynu, obraťte se na místního dodavatele plynu. Regulátor tlaku plynu je zabudován do jednotky.

Umístění štítku s údaji

Sporák musí být připojen k regulovanému přívodu plynu. Přívodní potrubí musí být vybaveno schváleným externím plynovým uzavíracím ventilem umístěným v blízkosti sporáku na přístupném místě. Nezakrývejte přístup k uzavíracímu ventilu. Viz obrázek níže.
K sporáku musí být přivedeno plynové potrubí o vnitřním průměru 3/4" (19). Pokud to místní předpisy dovolují, doporučuje se pro připojení 1/2" NPT vnitřního vstupu jednotek k přívodnímu plynovému potrubí použít certifikovanou, 3' (0,9 m) dlouhou, 1/2" (13) nebo 3/4" (19) ID flexibilní kovovou spojku spotřebiče. Měly by být použity směsi pro spoje potrubí vhodné pro použití se zemním plynem nebo LP plynem.
Spotřebič a jeho uzavírací ventil musí být odpojeny od systému plynového potrubí během jakékoli tlakové zkoušky systému při zkušebních tlacích vyšších než 0,5 psi (3,5 kPa). Spotřebič musí být izolován od systému plynového potrubí uzavřením jeho individuálního ručního uzavíracího ventilu během jakékoli tlakové zkoušky systému při zkušebních tlacích rovných nebo nižších než 0,5 psi (3,5 kPa).
Sporáky Wolf na zemní plyn budou fungovat až do nadmořské výšky 8 600' (2621 m) bez úpravy. Pokud instalace překročí tyto nadmořské výšky, kontaktujte autorizovaného prodejce Wolf pro sadu pro konverzi do vysoké nadmořské výšky. Sporáky na LP plyn nevyžadují konverzi.

Plynový uzavírací ventil

INSTALACE plynového sporáku

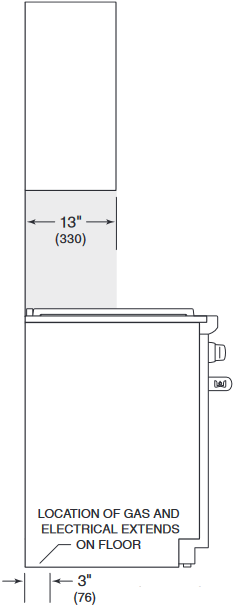

Boční pohled

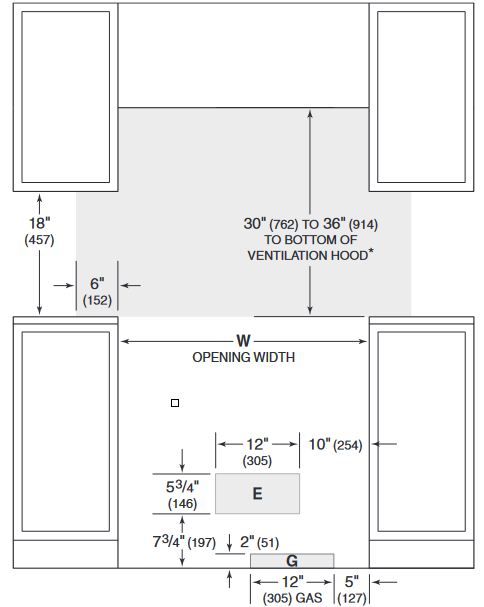

Přední pohled

*Bez ventilační digestoře, 42" (1067) minimální vzdálenost od desky ke hořlavým materiálům, charbroiler a GR488 vyžadují nehořlavé materiály.

POZNÁMKA:
Stínovaná oblast nad pracovní deskou označuje minimální vzdálenost od hořlavých povrchů, hořlavé materiály se nesmí nacházet v této oblasti.
Pro instalaci na ostrově, 12" (305) minimální vzdálenost zadní části sporáku od hořlavé zadní stěny nad pracovní deskou.

Příprava

Před přemístěním sporáku chraňte veškeré hotové podlahy a zajistěte dvířka trouby zavřená, aby nedošlo k poškození.
Pro odlehčení nákladu nebo pro průchod dveřmi lze dvířka trouby vyjmout. Vyjměte pouze v případě potřeby. Nevyjímejte grilovací desku ani žádnou jinou součást. Demontáž dvířek by měl provádět pouze certifikovaný instalátor nebo servisní technik.
Pro demontáž bude do příslušného závěsu znázorněného na obrázcích níže vložen čep závěsu. Čepy se nacházejí uvnitř dvířek trouby. U sporáků s jednou troubou musí být čep závěsu vložen do pravého závěsu. U sporáků s dvojitou troubou musí být čepy umístěny do vnějších dvou závěsů.

Pokud nevložíte čep závěsu do příslušného ramene závěsu, dojde k poškození sporáku.

Sporáky s jednou troubou


Sporáky s dvojitou troubou

DEMONTÁŽ DVÍŘEK TROUBY

1. Vložte čep závěsu do příslušného závěsu.
2. Odstraňte spodní krycí desku, abyste získali přístup ke spodním montážním šroubům držáku závěsu.
3. Otevřete dvířka trouby a odstraňte horní i spodní montážní šrouby držáku závěsu. Pro přístup ke spodním šroubům bude možná nutné mírně posunout těsnění trouby.
4. Mírně posuňte desku držáku závěsu dopředu. Deska držáku závěsu zůstane na závěsu dvířek po odstranění montážních šroubů.
5. Opatrně zavřete dvířka trouby přibližně na 60° a poté dvířka zvedněte nahoru a ven. Pro demontáž může být nutný mírný kývavý pohyb.

   Demontáž dvířek trouby

Umístění

Nezvedejte ani nepřenášejte dvířka trouby za madlo dvířek. Sporák má zadní kolečka, která umožňují snadný pohyb zvednutím přední části jednotky.
Použijte vozík na spotřebiče k přemístění sporáku do blízkosti otvoru. Odstraňte a recyklujte obalové materiály. Nevyhazujte držák proti převrácení dodaný se sporákem.
Pokud byl specifikován stoupač, přečtěte si instalační pokyny dodané se stoupačem. Stoupač musí být nainstalován před instalací sporáku.

Vyrovnání

Zvedněte sporák do požadované výšky nastavením předních nohou a zadních koleček. Přední nohy lze nastavit otáčením šestihranné nohy ve směru hodinových ručiček pro zvednutí a proti směru hodinových ručiček pro snížení. Zadní kolečka lze nastavit otáčením sestavy kola.

Držák proti převrácení

Aby se zabránilo převrácení sporáku dopředu, musí být nainstalován držák proti převrácení. Abyste zajistili, že šroub proti převrácení zapadne do držáku, umístěte držák 3" (76) od levé strany otvoru. Viz obrázek níže.

INSTALACE DRŽÁKU

Aplikace na sádrokarton: Po správném umístění držáku proti převrácení označte otvory a poté pomocí křížového šroubováku nebo nízkootáčkového elektrického vrtáku zatlačte hmoždinku do povrchu sádrokartonu až po okraj. V případě potřeby předvrtejte otvory. Pro tvrdý sádrokarton nebo konstrukci s dvojitou deskou použijte vrták o průměru 1/4". Pro pevnou omítku použijte vrták o průměru 7/16". Viz obrázek níže. K připevnění držáku ke stěně použijte šrouby #8 a ploché podložky.
Aplikace na dřevěnou podlahu: Po správném umístění držáku proti převrácení vyvrtejte skrz podlahu vodicí otvory o průměru 3/16" (5). K připevnění držáku k podlaze použijte šrouby #12 a ploché podložky.
Aplikace na betonovou podlahu: Po správném umístění držáku proti převrácení vyvrtejte do betonu otvory o průměru 3/8" (10) do hloubky minimálně 1 1/2" (38). K připevnění držáku k podlaze použijte 3/8" klínové kotvy.

Umístění držáku proti převrácení


Instalace hmoždinky

NASTAVENÍ ŠROUBU PROTI PŘEVRÁCENÍ

Jakmile je držák zajištěn, nastavte šroub proti převrácení tak, aby horní část podložky byla maximálně 7/8" (22) od podlahy. Zasuňte sporák do otvoru a ověřte, zda je šroub proti převrácení zajištěn. Viz obrázky níže.

Nastavení šroubu proti převrácení


Šroub proti převrácení zajištěn

Připojení přívodu plynu

Všechna připojení k plynovému potrubí musí být utažena klíčem. Neutahujte příliš silně a nedovolte, aby se potrubí při utahování otáčelo.
Pokud je použita flexibilní kovová spojka, ověřte, zda není zalomená, a poté připojte přívodní plynové potrubí k regulátoru na sporáku. Otevřete ventil a zkontrolujte těsnost nanesením roztoku tekutého saponátu na všechna plynová připojení. Bubliny kolem připojení indikují únik plynu. Pokud se objeví únik, zavřete uzavírací ventil a upravte připojení.

Odstraňování problémů

Pokud sporák nefunguje správně, postupujte podle těchto kroků pro odstraňování problémů:

• Ověřte, zda je do sporáku přiváděno elektrické napájení.
• Ověřte, zda je plynový uzavírací ventil v otevřené poloze.
• Pokud sporák nefunguje správně, kontaktujte autorizovaný servis Wolf Factory Certified Service. Nepokoušejte se sporák opravit. Společnost Wolf nenese odpovědnost za servis nutný k opravě chybné instalace.

Sub-Zero, Sub-Zero & Design, Sub-Zero & Snowflake Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, Wolf, Wolf & Design, Wolf Gourmet, W & Design, červeně zbarvené knoflíky, Cove a Cove & Design jsou registrované ochranné známky a servisní značky společnosti Sub-Zero Group, Inc. a jejích dceřiných společností. Všechny ostatní ochranné známky jsou majetkem příslušných vlastníků ve Spojených státech a dalších zemích.
