INTRODUKTION

Kære kunde,
Tak, fordi du har valgt et Hanna-produkt.
Denne manual vil give dig de nødvendige oplysninger til korrekt betjening af måleren. Læs den omhyggeligt, før du bruger instrumentet.
Hvis du har brug for yderligere tekniske oplysninger, tøv ikke med at sende os en e-mail på tech@hannainst.com.
Disse instrumenter er i overensstemmelse med direktiverne.

FORLØBIG UNDERSØGELSE

Fjern instrumentet fra emballagen, og undersøg det omhyggeligt. Hvis der er opstået skader under forsendelsen, skal du straks underrette din forhandler eller det nærmeste Hanna-kundeservicecenter.

Hver måler leveres med:

• Monteringsbeslag
• Instruktionsmanual

Bemærk: Opbevar alt emballagemateriale, indtil det er konstateret, at instrumentet fungerer korrekt. Enhver defekt vare skal returneres i originalemballagen.

GENEREL BESKRIVELSE

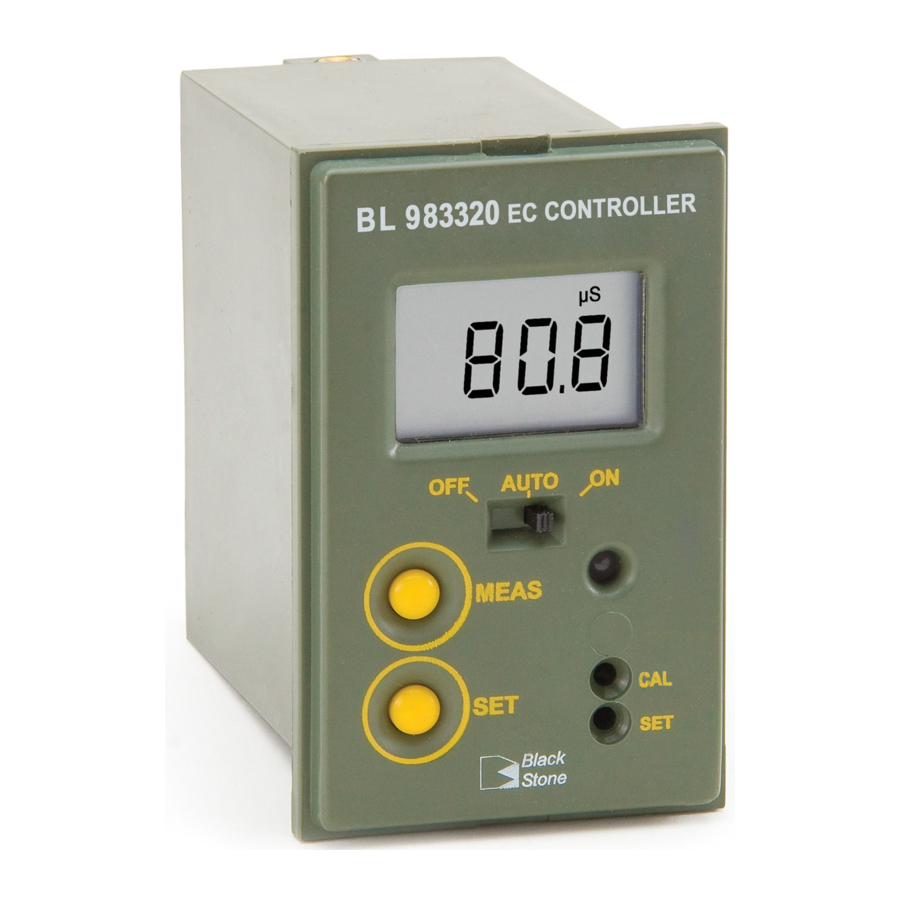

BL983320-0 og BL983320-1 er konduktivitetsindikatorer og controllere med et relæudgang designet til enkel brug i en bred vifte af applikationer.
Tilslutninger og ledningsføring til probe, strømforsyning og kontakter foretages via klemrækkerne på bagpanelet.
Proben er nem at rengøre og kræver kun lidt vedligeholdelse. Andre funktioner omfatter: automatisk temperaturkompensation af målinger, enkeltpunktskalibrering, overtidskontrolsystem, flerfarvet LED til at indikere, om måleren er i måle-/doserings-/alarmtilstand, mulighed for at indstille (Off-Auto-On switch (slukket-auto-tændt kontakt)) doseringshandlingstilstand.

To modeller er tilgængelige:

• BL 983320-0 drives ved 12 Vdc
• BL 983320-1 drives ved 115 eller 230 Vac

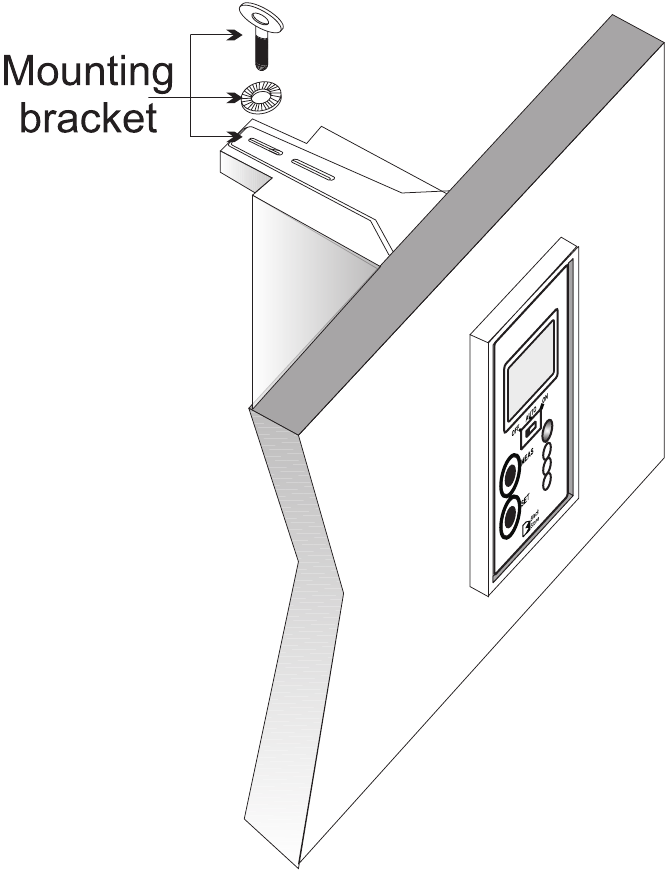

SAMLEVISNING

FUNKTIONEL BESKRIVELSE

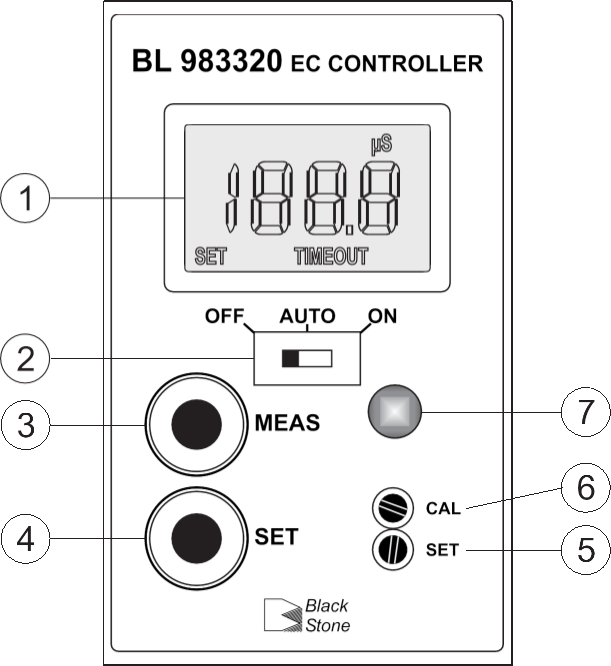

Frontpanel

1. Liquid Crystal Display (LCD-skærm)
2. Kontakt til valg af doseringstilstand:
   • OFF (slukket) = dosering deaktiveret
   • Auto = automatisk dosering, afhængigt af indstillet værdi
   • ON (tændt) = dosering altid aktiv
3. "MEAS" key (måletast) for at indstille instrumentet til måletilstand
4. "SET" key (indstil tast) for at vise og indstille setpunktværdien
5. "SET" trimmer til justering af setpunktværdien
6. "CAL" trimmer
7. 3-farvet LED-indikator:
   • Grøn = måler i måletilstand
   • Orange/gul = dosering i gang
   • Rød, blinkende = indikerer en alarmtilstand

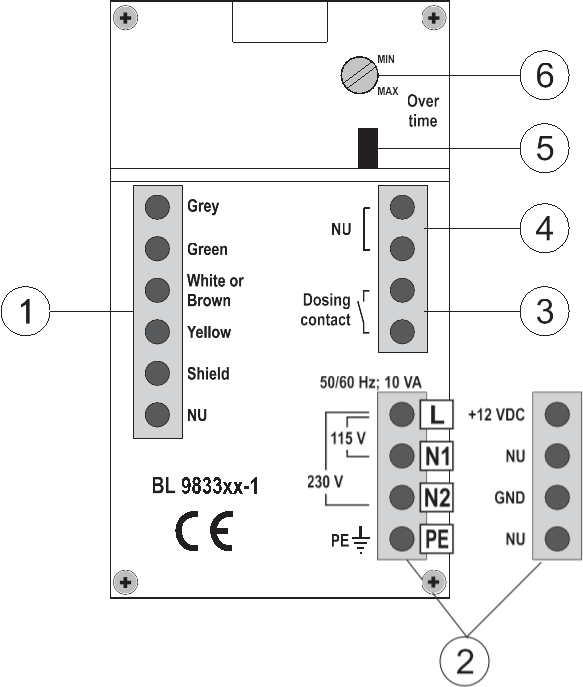

Bagpanel

1. Tilslutninger til EC-probe
2. Strømforsyningsterminal:
   • for BL983320-0 model: 12 Vdc adapter
   • for BL983320-1 model: 115 Vac eller 230 Vac mulighed
3. Denne kontakt fungerer som en kontakt til at drive doseringssystemet (f.eks. doseringspumpe)
4. Ikke brugt kontakt
5. Jumper til at aktivere (jumper i) eller deaktivere (jumper fjernet) overtidskontrollen
6. Trimmer til overtid indstilling (typisk fra 5 til 30 minutter)

Alle eksterne kabler, der er tilsluttet bagpanelet, skal ende med kabelsko.

En afbryder (mærket 6A maks.) skal tilsluttes tæt på udstyret og på et sted, der er let at nå for operatøren, for afbrydelse af instrumentet og alle enheder, der er tilsluttet relæerne.

DRIFT

TILSLUTNINGER PÅ BAGPANELET

Terminaler #1: Probe

• Tilslut HI 7634-00 proben ved at følge ledningernes farveindikationer.

Terminaler #2: Strømforsyning

• Model BL983320-0: tilslut de 2 ledninger fra en 12 Vdc strømadapter til terminalerne +12 Vdc og GND.
• Model BL983320-1: tilslut et 3-leder strømkabel til terminalerne, mens du er opmærksom på de korrekte jord (PE), linje (L) og neutrale (N1 for 115 V eller N2 for 230 V) kontakter.

Terminaler #3: Doseringskontakt

• Denne kontakt driver doseringssystemet i overensstemmelse med det valgte setpunkt.

Bemærk: Setpunktet har en typisk hystereseværdi, der kan sammenlignes med målerens nøjagtighed.

Terminaler #4: Ikke brugt kontakt

Overtidssystem: jumper (#5) og trimmer (#6)

• Dette system giver brugeren mulighed for at indstille en maksimal doseringsperiode ved at justere den bageste trimmer fra 5 (min) til ca. 30 (maks.) minutter.
• Når den indstillede tid overskrides, stopper enhver doseringshandling, LED-indikatoren på frontpanelet blinker rødt, og LCD'en viser advarselsmeddelelsen "TIMEOUT". For at afslutte overtidstilstanden skal du indstille OFF/Auto/ON switch (slukket/auto/tændt kontakt) til "OFF" (slukket) position og derefter til "Auto" igen.
• For at deaktivere overtid funktionen skal du blot fjerne jumperen på bagpanelet.

Bemærk: Overtidssystemet fungerer kun, hvis OFF/Auto/ON switch (slukket/auto/tændt kontakt) er i "Auto" position.

BETJENING AF MÅLEREN

Før du fortsætter, skal du sørge for, at:

• måleren er blevet kalibreret;
• setpunktværdien er blevet justeret korrekt;
• al ledningsføring og valg på bagpanelet er korrekte;
• Auto/OFF/ON switch (auto/slukket/tændt kontakt) er i den ønskede position.

Installer eller nedsænk proben i den opløsning, der skal overvåges, og tryk derefter på "MEAS" key (måletast) (hvis nødvendigt).
LCD'en viser EC (µS/cm) værdien. LED-indikatoren lyser grønt, når måleren er i måletilstand, og doseringen ikke er aktiv, mens den lyser orange/gul for at signalere, at en doseringshandling er i gang.

KALIBRERING

For at kalibrere måleren skal du gøre følgende:

• sørg for, at måleren er i måletilstand;
• nedsænk proben i HI 7033 kalibreringsopløsning (84 µS/cm);
• ryst kortvarigt og vent på, at aflæsningen stabiliseres;
• juster "CAL" trimmeren til at vise "84.0 µS" på LCD'en.

SET PUNKT

Tryk på "SET" key (indstil tast): displayet viser standardværdien eller den tidligere justerede værdi sammen med "SET" indikation. Brug en lille skruetrækker til at justere "SET" trimmeren, indtil den ønskede setpunktværdi vises.

Efter 1 minut vender måleren automatisk tilbage til normal tilstand; eller tryk på "MEAS" key (måletast).

PROBEVEDLIGEHOLDELSE

For at forbedre probens ydeevne og forlænge dens levetid anbefales det at rengøre den regelmæssigt.

• Nedsænk spidsen af proben i HI 7061 rengøringsopløsning i mindst en time.
• Hvis der kræves en mere grundig rengøring, skal du børste metalstifterne med meget fint sandpapir.
• Efter rengøring skylles proben med vand fra hanen, og måleren kalibreres igen.
• Når den ikke er i brug, skal du rengøre proben, før du opbevarer den.
