Hanna Instruments BL 983317-0, BL 983317-1 Manual

INTRODUKTION

Kære kunde,
Tak fordi du har valgt et Hanna produkt.
Denne manual giver dig den nødvendige information for korrekt betjening af måleren. Læs den venligst omhyggeligt, før du tager instrumentet i brug.
Hvis du har brug for yderligere teknisk information, er du velkommen til at e-maile os på tech@hannainst.com.
Disse instrumenter er i overensstemmelse med direktiverne.

FORUNDERSØGELSE

Fjern instrumentet fra emballagen og undersøg det omhyggeligt. Hvis der er sket skade under forsendelsen, skal du straks underrette din forhandler eller det nærmeste Hanna kundeservicecenter.

Hver måler leveres med:

• Monteringsbeslag
• Brugsanvisning

Bemærk: Gem al emballage, indtil instrumentet er konstateret at fungere korrekt. Ethvert defekt element skal returneres i sin originale emballage.

GENEREL BESKRIVELSE

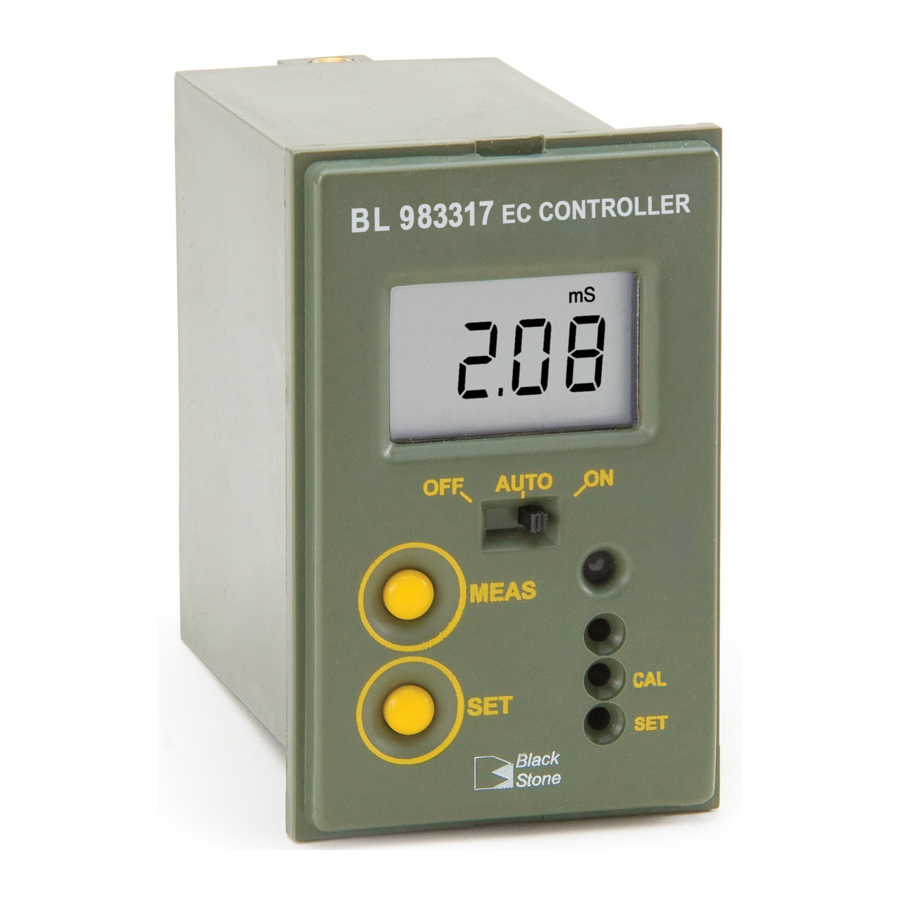

BL983317-0 og BL983317-1 er konduktivitetsindikatorer og -regulatorer med relæudgang, designet til enkel brug i en bred vifte af applikationer.
Forbindelser og ledningsføring til probe, strømforsyning og kontakter udføres via klemmerne på bagpanelet.
Proben er let at rengøre og kræver kun lidt vedligeholdelse. Andre funktioner inkluderer: automatisk temperaturkompensation af aflæsninger, enkeltpunktskalibrering, overtidskontrolsystem, flerfarvet LED til angivelse af, om måleren er i måle-/doserings-/alarmtilstand, mulighed for at indstille (Off-Auto-On-kontakt) doseringstilstand.

To modeller er tilgængelige:

• BL 983317-0 drevet af 12 Vdc
• BL 983317-1 drevet af 115 eller 230 Vac

SAMLEOVERSIGT

FUNKTIONEL BESKRIVELSE

Frontpanel

1. LCD-skærm
2. Kontakt for valg af doseringstilstand:
   • OFF (fra) = dosering deaktiveret
   • Auto = automatisk dosering, afhængig af sætpunktværdi
   • ON (til) = dosering altid aktiv
3. "MEAS" (måling) tast for at indstille instrumentet til måletilstand
4. "SET" (indstil) tast til at vise og indstille sætpunktværdien
5. "SET" (indstil) trimmer til at justere sætpunktværdien
6. "CAL" (kalibrering) trimmer
7. 3-farvet LED-indikator:
   • Grøn = måler i måletilstand
   • Orange/gul = dosering i gang
   • Rød, blinkende = indikerer en alarmtilstand

Bagpanel

1. Forbindelser til EC-probe
2. Strømforsyningsterminal:
   • til BL983317-0 model: 12 Vdc adapter
   • til BL983317-1 model: 115 Vac eller 230 Vac mulighed
3. Denne kontakt fungerer som en afbryder til styring af doseringssystemet (f.eks. doseringspumpe)
4. Ubenyttet kontakt
5. Jumper til aktivering (jumper isat) eller deaktivering (jumper fjernet) af overtidskontrollen
6. Trimmer til indstilling af overtid (typisk fra 5 til 30 minutter)

Alle eksterne kabler, der er tilsluttet bagpanelet, skal afsluttes med kabelsko.

En automatsikring (klassificeret 6A maks.) skal tilsluttes i umiddelbar nærhed af udstyret og i en position, der er let tilgængelig for operatøren, for frakobling af instrumentet og alle enheder, der er tilsluttet relæerne.

BETJENING

BAGPANELSFORBINDELSER

Terminaler #1: Probe

• Tilslut HI 7632-00 proben ved at følge ledningernes farveangivelser.

Terminaler #2: Strømforsyning

• Model BL983317-0: tilslut de 2 ledninger fra en 12 Vdc strømadapter til terminalerne +12 Vdc og GND.
• Model BL983317-1: tilslut et 3-leder strømkabel til terminalerne, mens du er opmærksom på de korrekte jord (PE), fase (L) og nul (N1 for 115 V eller N2 for 230 V) kontakter.

Terminaler #3: Doseringskontakt

• Denne kontakt styrer doseringssystemet i henhold til det valgte sætpunkt.

Bemærk: Sætpunktet har en typisk hysterese-værdi, der kan sammenlignes med målerens nøjagtighed.

Terminaler #4: Ubenyttet Kontakt

Overtidssystem: jumper (#5) og trimmer (#6)

• Dette system gør det muligt for brugeren at indstille en maksimal doseringsperiode ved at justere den bageste trimmer fra 5 (min.) til ca. 30 (maks.) minutter.
• Når den indstillede tid er overskredet, stopper enhver doseringshandling, LED-indikatoren på frontpanelet blinker rødt, og LCD'et viser advarselsmeddelelsen "TIMEOUT" (tid udløbet). For at afslutte overtidstilstanden skal du sætte OFF/Auto/ON-kontakten i "OFF" (fra) position, og derefter til "Auto" (automatisk) igen.
• For at deaktivere overtidssystemet skal du blot fjerne jumperen på bagpanelet.

Bemærk: Overtidssystemet fungerer kun, hvis OFF/Auto/ON-kontakten er i "Auto" (automatisk) position.

BETJENING AF MÅLEREN

Før du fortsætter, skal du sikre dig, at:

• måleren er kalibreret;
• sætpunktværdien er korrekt justeret;
• alle bagpanelsforbindelser og valg er korrekte;
• Auto/OFF/ON-kontakten er i den ønskede position.

Installer eller nedsænk proben i den opløsning, der skal overvåges, og tryk derefter på "MEAS" (måling) tasten (om nødvendigt).
LCD'et viser EC (mS/cm) værdien. LED-indikatoren lyser grønt, når måleren er i måletilstand, og dosering ikke er aktiv, mens den lyser orange/gul for at signalere, at en dosering er i gang.

KALIBRERING

For at kalibrere måleren skal du fortsætte som følger:

• sørg for, at måleren er i måletilstand;
• nedsænk proben i HI 7039 kalibreringsopløsning (5.00 mS/cm);
• ryst kortvarigt og vent på, at aflæsningen stabiliseres;
• juster "CAL" (kalibrering) trimmeren til at aflæse "5.00 mS" på LCD'et.

SÆTPUNKT

Tryk på "SET" (indstil) tasten: displayet viser standardværdien eller den tidligere justerede værdi sammen med "SET" (indstil) indikatoren. Brug en lille skruetrækker til at justere "SET" (indstil) trimmeren, indtil den ønskede sætpunktværdi vises.
Efter 1 minut vender måleren automatisk tilbage til normaltilstand; eller tryk på "MEAS" (måling) tasten.

PROBEVEDLIGEHOLDELSE

For at forbedre probens ydeevne og forlænge dens levetid anbefales det at rengøre den regelmæssigt.

• Nedsænk probens spids i HI 7061 rengøringsopløsning i mindst en time.
• Hvis en mere grundig rengøring er påkrævet, skal metalstifterne børstes med meget fint sandpapir.
• Efter rengøring skylles proben med vand fra hanen og måleren kalibreres igen.
• Når proben ikke er i brug, skal den rengøres, før den opbevares.

SPECIFIKATIONER

TILBEHØR
