INTRODUKSJON

Kjære kunde,
Takk for at du valgte et Hanna-produkt.
Denne håndboken vil gi deg nødvendig informasjon for korrekt bruk av måleren. Vennligst les den nøye før du bruker instrumentet.
Hvis du trenger ytterligere teknisk informasjon, ikke nøl med å sende oss en e-post på tech@hannainst.com.
Disse instrumentene er i samsvar med direktivene.

FORLØPIG UNDERSØKELSE

Fjern instrumentet fra emballasjen og undersøk det nøye. Hvis det har oppstått skade under forsendelsen, må du umiddelbart varsle din forhandler eller nærmeste Hanna kundeservicesenter.

Hver måler leveres med:

• Monteringsbraketter
• Bruksanvisning

Merk: Ta vare på alt emballasjemateriale til du har sett at instrumentet fungerer korrekt. Eventuelle defekte gjenstander må returneres i originalemballasjen.

GENERELL BESKRIVELSE

BL983317-0 og BL983317-1 er konduktivitetsindikatorer og kontrollere med en reléutgang designet for enkel bruk i et bredt spekter av applikasjoner.
Koblinger og ledninger til probe, strømforsyning og kontakter gjøres via rekkeklemmene på bakpanelet.
Proben er enkel å rengjøre og krever lite vedlikehold. Andre funksjoner inkluderer: automatisk temperaturkompensasjon av målinger, enkeltpunktskalibrering, overtidskontrollsystem, flerfarget LED for å indikere om måleren er i måle-/doserings-/alarmtilstand, mulighet for å stille inn (Av-Auto-På-bryter) doseringsmodus.

To modeller er tilgjengelige:

• BL 983317-0 drives med 12 Vdc
• BL 983317-1 drives med 115 eller 230 Vac

MONTERINGSVISNING

FUNKSJONELL BESKRIVELSE

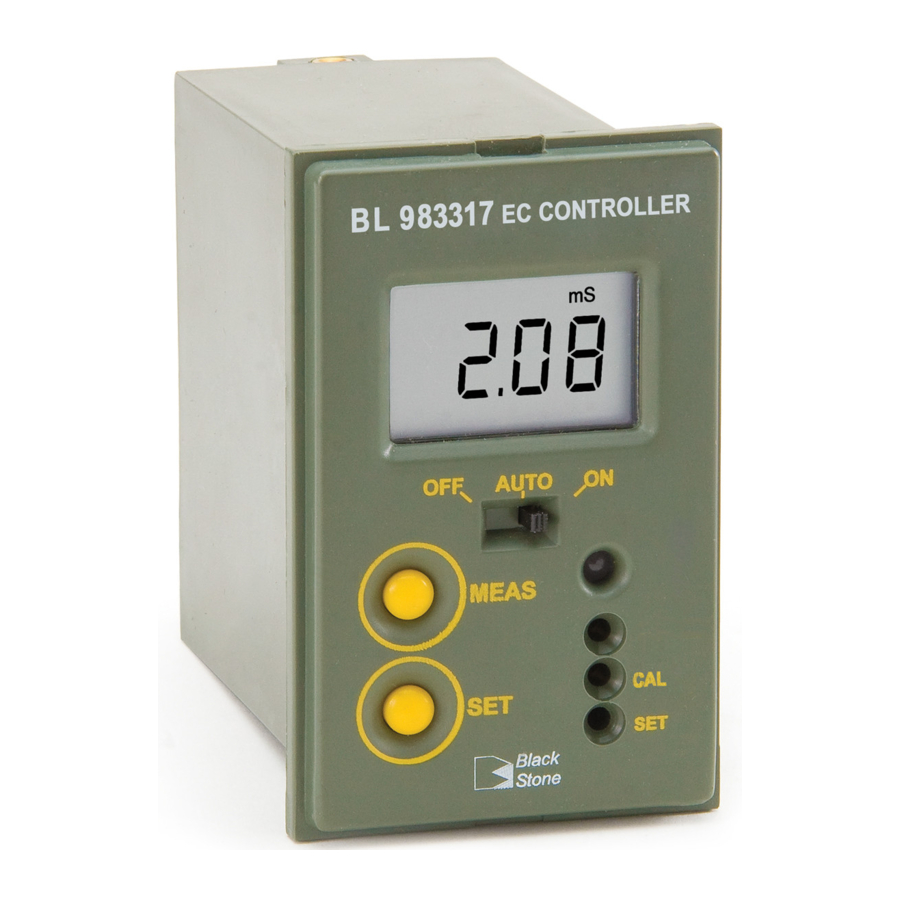

Frontpanel

1. LCD-skjerm
2. Bryter for å velge doseringsmodus:
   • OFF = dosering deaktivert
   • Auto = automatisk dosering, avhengig av settpunktverdi
   • ON = dosering alltid aktiv
3. "MEAS"-tast (måle) for å sette instrumentet i målingsmodus
4. "SET"-tast (innstilling) for å vise og stille inn settpunktverdien
5. "SET"-trimmer (innstilling) for å justere settpunktverdien
6. "CAL"-trimmer (kalibrering)
7. 3-farget LED-indikator:
   • Grønn = måler i målingsmodus
   • Oransje/Gul = dosering pågår
   • Rød, blinkende = indikerer en alarmtilstand

Bakpanel

1. Koblinger for EC-probe
2. Strømforsyningsterminal:
   • for BL983317-0 modell: 12 Vdc adapter
   • for BL983317-1 modell: 115 Vac eller 230 Vac alternativ
3. Denne kontakten fungerer som en bryter for å drive doseringssystemet (f.eks. doseringspumpe)
4. Ubrukt kontakt
5. Jumper for å aktivere (jumper i) eller deaktivere (jumper fjernet) overtidskontrollen
6. Trimmer for overtidsinnstilling (vanligvis fra 5 til 30 minutter)

Alle eksterne kabler som er koblet til bakpanelet, skal ende med kabelsko.

En strømbryter (merket 6A maks.) må kobles til i nærheten av utstyret, og i en posisjon som er lett å nå for operatøren, for å koble fra instrumentet og alle enhetene som er koblet til reléene.

OPERASJONER

TILKOBLINGER PÅ BAKPANELET

Terminaler #1: Probe

• Koble til HI 7632-00-proben ved å følge ledningenes fargeindikasjoner.

Terminaler #2: Strømforsyning

• Modell BL983317-0: koble de 2 ledningene til en 12 Vdc strømadapter til terminalene +12 Vdc og GND.
• Modell BL983317-1: koble en 3-leder strømkabel til terminalene mens du er oppmerksom på korrekt jord (PE), linje (L) og nøytral (N1 for 115 V eller N2 for 230 V) kontakter.

Terminaler #3: Doseringskontakt

• Denne kontakten driver doseringssystemet i henhold til det valgte settpunktet.

Merk: Settpunktet har en typisk hysterese-verdi som kan sammenlignes med målerens nøyaktighet.

Terminaler #4: Ubrukt kontakt

Overtidssystem: jumper (#5) og trimmer (#6)

• Dette systemet lar brukeren stille inn en maksimal doseringsperiode ved å justere den bakre trimmeren fra 5 (min) til ca. 30 (maks) minutter.
• Når den innstilte tiden overskrides, stopper all dosering, LED-indikatoren på frontpanelet vil blinke rødt og LCD-skjermen vil vise "TIMEOUT"-varselmeldingen. For å avslutte overtidstilstanden, sett OFF/Auto/ON-bryteren til "OFF"-posisjon, og deretter til "Auto" igjen.
• For å deaktivere overtidsfunksjonen, fjern ganske enkelt jumperen på bakpanelet.

Merk: Overtidssystemet fungerer bare hvis OFF/Auto/ON-bryteren er i "Auto"-posisjon.

BRUK AV MÅLEREN

Før du fortsetter, sørg for at:

• måleren er kalibrert;
• settpunktverdien er riktig justert;
• alle ledninger og valg på bakpanelet er korrekte;
• Auto/OFF/ON-bryteren er i ønsket posisjon.

Installer eller senk proben ned i løsningen som skal overvåkes, og trykk deretter på "MEAS"-tasten (måle) (om nødvendig).
LCD-skjermen vil vise EC-verdien (mS/cm). LED-indikatoren vil lyse grønt når måleren er i målingsmodus og dosering ikke er aktiv, mens den vil lyse oransje/gult for å signalisere at en dosering pågår.

KALIBRERING

For å kalibrere måleren, gjør følgende:

• sørg for at måleren er i målingsmodus;
• senk proben ned i HI 7039 kalibreringsløsning (5,00 mS/cm);
• rist kort og vent til avlesningen stabiliseres;
• juster "CAL"-trimmeren (kalibrering) for å lese "5.00 mS" på LCD-skjermen.

SETTPUNKT

Trykk på "SET"-tasten (innstilling): skjermen vil vise standardverdien eller den tidligere justerte verdien, sammen med "SET"-indikasjonen (innstilling). Bruk en liten skrutrekker og juster "SET"-trimmeren (innstilling) til ønsket settpunktverdi vises.
Etter 1 minutt går måleren automatisk tilbake til normal modus; eller trykk på "MEAS"-tasten (måle).

PROBEVEDLIKEHOLD

For å forbedre probens ytelse og forlenge levetiden, anbefales det å rengjøre den regelmessig.

• Senk tuppen av proben ned i HI 7061 rengjøringsløsning i minst en time.
• Hvis det kreves en grundigere rengjøring, børst metallpinnene med veldig fint sandpapir.
• Etter rengjøring, skyll proben med vann fra springen og kalibrer måleren på nytt.
• Når den ikke er i bruk, rengjør proben før du oppbevarer den.

SPESIFIKASJONER

TILBEHØR
