Hanna Instruments BL 983317-0, BL 983317-1 käsiraamat

SISSEJUHATUS

Hea klient,
Täname, et valisite Hanna toote.
See käsiraamat annab teile vajaliku teabe mõõturi õigeks kasutamiseks. Palun lugege see enne seadme kasutamist hoolikalt läbi.
Kui vajate täiendavat tehnilist teavet, võtke meiega julgelt ühendust e-posti aadressil tech@hannainst.com.
Need seadmed vastavad direktiividele.

EELUURING

Eemaldage seade pakkematerjalist ja uurige seda hoolikalt. Kui saatmise ajal on tekkinud kahjustusi, teavitage sellest kohe oma edasimüüjat või lähimat Hanna klienditeeninduskeskust.

Iga mõõturiga on kaasas:

• Kinnitusklambrid
• Kasutusjuhend

Märkus: Hoidke kogu pakkematerjal alles, kuni seadme korrektses toimimises on veendutud. Defektne toode tuleb tagastada originaalpakendis.

ÜLDINE KIRJELDUS

BL983317-0 ja BL983317-1 on juhtivuse indikaatorid ja kontrollerid releeväljundiga, mis on mõeldud lihtsaks kasutamiseks paljudes rakendustes.
Ühendused ja juhtmestik sondi, toiteallika ja kontaktidega tehakse tagapaneelil asuvate klemmiplokkide kaudu.
Sondi on lihtne puhastada ja see vajab vähe hooldust. Muud funktsioonid hõlmavad: näitude automaatset temperatuuri kompenseerimist, ühepunktilist kalibreerimist, ületunnitöö kontrollsüsteemi, mitmevärvilist LED-i, mis näitab, kas mõõtur on mõõtmis-/doseerimis-/häireseisundis, võimalust seadistada (väljas-auto-sees lüliti) doseerimistoimingu režiimi.

Saadaval on kaks mudelit:

• BL 983317-0 toitega 12 Vdc
• BL 983317-1 toitega 115 või 230 Vac

KOKKUPANEKU VAADE

FUNKTSIONAALNE KIRJELDUS

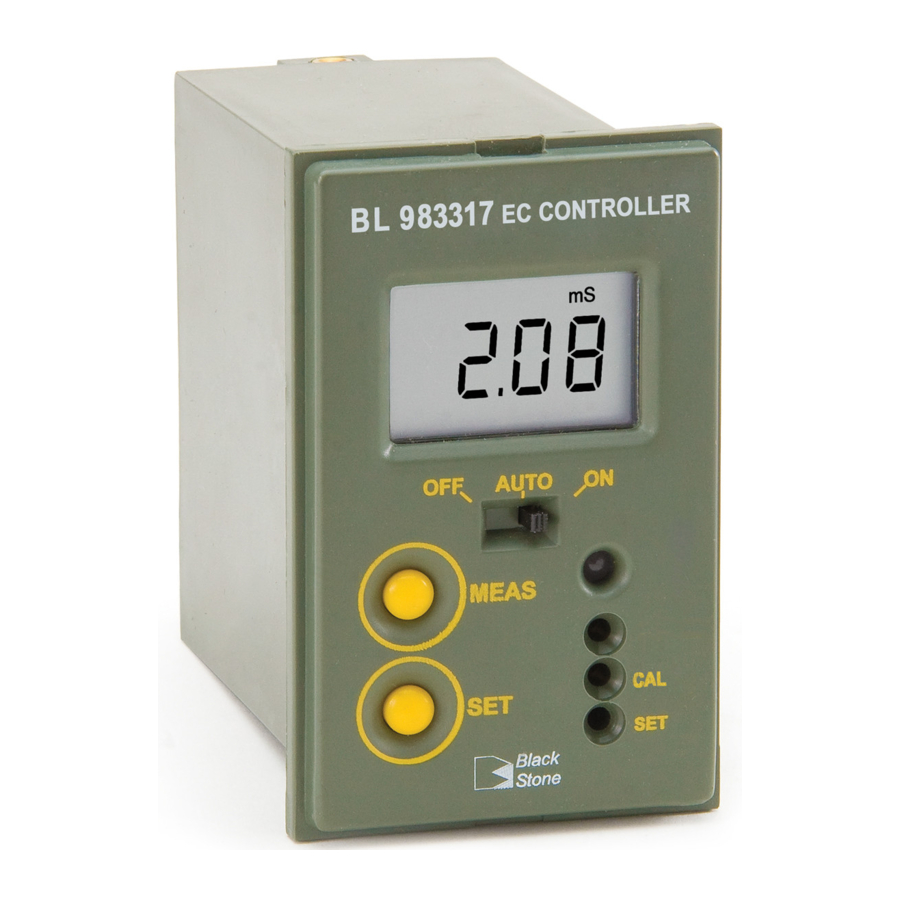

Esipaneel

1. Vedelkristallekraan
2. Lüliti doseerimisrežiimi valimiseks:
   • OFF (väljas) = doseerimine keelatud
   • Auto = automaatne doseerimine, sõltuvalt seadepunkti väärtusest
   • ON (sees) = doseerimine on alati aktiivne
3. "MEAS" (mõõtmine) klahv seadme mõõtmisrežiimi seadmiseks
4. "SET" (seadistamine) klahv seadepunkti väärtuse kuvamiseks ja seadistamiseks
5. "SET" (seadistamine) trimmer seadepunkti väärtuse reguleerimiseks
6. "CAL" (kalibreerimine) trimmer
7. 3-värviline LED-indikaator:
   • Roheline = mõõtur on mõõtmisrežiimis
   • Oranž/kollane = doseerimine on pooleli
   • Punane, vilkuv = näitab häireseisundit

Tagapaneel

1. Ühendused EC sondile
2. Toiteallika klemm:
   • mudelile BL983317-0: 12 Vdc adapter
   • mudelile BL983317-1: 115 Vac või 230 Vac valik
3. See kontakt toimib lülitina doseerimissüsteemi juhtimiseks (nt doseerimispump)
4. Kasutamata kontakt
5. Jumper ületunnitöö kontrolli lubamiseks (jumper sees) või keelamiseks (jumper eemaldatud)
6. Trimmer ületunnitöö seadistamiseks (tavaliselt 5 kuni 30 minutit)

Kõik tagapaneeliga ühendatud välised kaablid peaksid lõppema kaablikingadega.

Kaitselüliti (nimivooluga max 6A) peab olema ühendatud seadme lähedusse ja operaatorile kergesti ligipääsetavasse kohta, et seade ja kõik releedega ühendatud seadmed saaks lahti ühendada.

TOIMINGUD

TAGAPANEELI ÜHENDUSED

Klemmid nr 1: Sond

• Ühendage HI 7632-00 sond, järgides juhtmete värvikoodi.

Klemmid nr 2: Toiteallikas

• Mudel BL983317-0: ühendage 12 Vdc toiteadapteri 2 juhet klemmidega +12 Vdc ja GND.
• Mudel BL983317-1: ühendage 3-juhtmeline toitekaabel klemmidega, pöörates tähelepanu õigele maandusele (PE), liinile (L) ja neutraalile (N1 115 V jaoks või N2 230 V jaoks).

Klemmid nr 3: Doseerimiskontakt

• See kontakt juhib doseerimissüsteemi vastavalt valitud seadepunktile.

Märkus: Seadepunktil on tüüpiline hüstereesi väärtus, mis on võrreldav mõõturi täpsusega.

Klemmid nr 4: Kasutamata kontakt

Ületunnitöö süsteem: jumper (#5) ja trimmer (#6)

• See süsteem võimaldab kasutajal seadistada maksimaalse doseerimisperioodi, reguleerides tagumist trimmerit 5 (min) kuni umbes 30 (max) minutini.
• Kui määratud aeg on ületatud, peatub igasugune doseerimine, esipaneelil olev LED-indikaator vilgub punaselt ja LCD-ekraanil kuvatakse hoiatus "TIMEOUT" (aeg on läbi). Ületunnitöö seisundist väljumiseks seadke OFF/Auto/ON lüliti asendisse "OFF" (väljas) ja seejärel uuesti asendisse "Auto".
• Ületunnitöö funktsiooni keelamiseks eemaldage lihtsalt jumper tagapaneelilt.

Märkus: Ületunnitöö süsteem töötab ainult siis, kui OFF/Auto/ON lüliti on asendis "Auto".

MÕÕTURI KASUTAMINE

Enne jätkamist veenduge, et:

• mõõtur on kalibreeritud;
• seadepunkti väärtus on õigesti reguleeritud;
• kõik tagapaneeli juhtmestik ja valikud on õiged;
• Auto/OFF/ON lüliti on soovitud asendis.

Paigaldage või kastke sond jälgitavasse lahusesse, seejärel vajutage klahvi "MEAS" (mõõtmine) (vajadusel).
LCD-ekraanil kuvatakse EC (mS/cm) väärtus. LED-indikaator süttib roheliselt, kui mõõtur on mõõtmisrežiimis ja doseerimine ei ole aktiivne, samas kui oranž/kollane süttib, et anda märku, et doseerimine on pooleli.

KALIBREERIMINE

Mõõturi kalibreerimiseks toimige järgmiselt:

• veenduge, et mõõtur on mõõtmisrežiimis;
• kastke sond HI 7039 kalibreerimislahusesse (5,00 mS/cm);
• raputage lühidalt ja oodake, kuni näit stabiliseerub;
• reguleerige "CAL" (kalibreerimine) trimmerit, et LCD-ekraanil kuvada "5.00 mS".

SEADEPUNKT

Vajutage klahvi "SET" (seadistamine): ekraanil kuvatakse vaikeväärtus või eelnevalt reguleeritud väärtus koos tähisega "SET" (seadistamine). Kasutades väikest kruvikeerajat, reguleerige "SET" (seadistamine) trimmerit, kuni kuvatakse soovitud seadepunkti väärtus.
1 minuti pärast naaseb mõõtur automaatselt tavarežiimi; või vajutage klahvi "MEAS" (mõõtmine).

SONDI HOOLDUS

Sondi jõudluse parandamiseks ja selle eluea pikendamiseks on soovitatav seda regulaarselt puhastada.

• Kastke sondi ots vähemalt üheks tunniks HI 7061 puhastuslahusesse.
• Kui on vaja põhjalikumat puhastamist, harjake metallnõelu väga peene liivapaberiga.
• Pärast puhastamist loputage sondi kraaniveega ja kalibreerige mõõtur uuesti.
• Kui sondi ei kasutata, puhastage see enne hoiustamist.

SPETSIFIKATSIOONID

TARVIKUD
