Hanna Instruments BL 983317-0, BL 983317-1 Руководство

ВВЕДЕНИЕ

Уважаемый клиент,
Благодарим вас за выбор продукции Hanna.
Данное руководство предоставит вам необходимую информацию для правильной эксплуатации измерителя. Пожалуйста, внимательно прочитайте его перед использованием прибора.
Если вам потребуется дополнительная техническая информация, не стесняйтесь написать нам по электронной почте tech@hannainst.com.
Данные приборы соответствуют директивам.

ПРЕДВАРИТЕЛЬНЫЙ ОСМОТР

Извлеките прибор из упаковочного материала и внимательно осмотрите его. Если во время транспортировки произошли какие-либо повреждения, немедленно сообщите об этом своему дилеру или в ближайший сервисный центр Hanna.

Каждый измеритель поставляется с:

• Монтажные кронштейны
• Руководство по эксплуатации

Примечание: Сохраните весь упаковочный материал до тех пор, пока не убедитесь, что прибор функционирует правильно. Любой дефектный элемент должен быть возвращен в оригинальной упаковке.

ОБЩЕЕ ОПИСАНИЕ

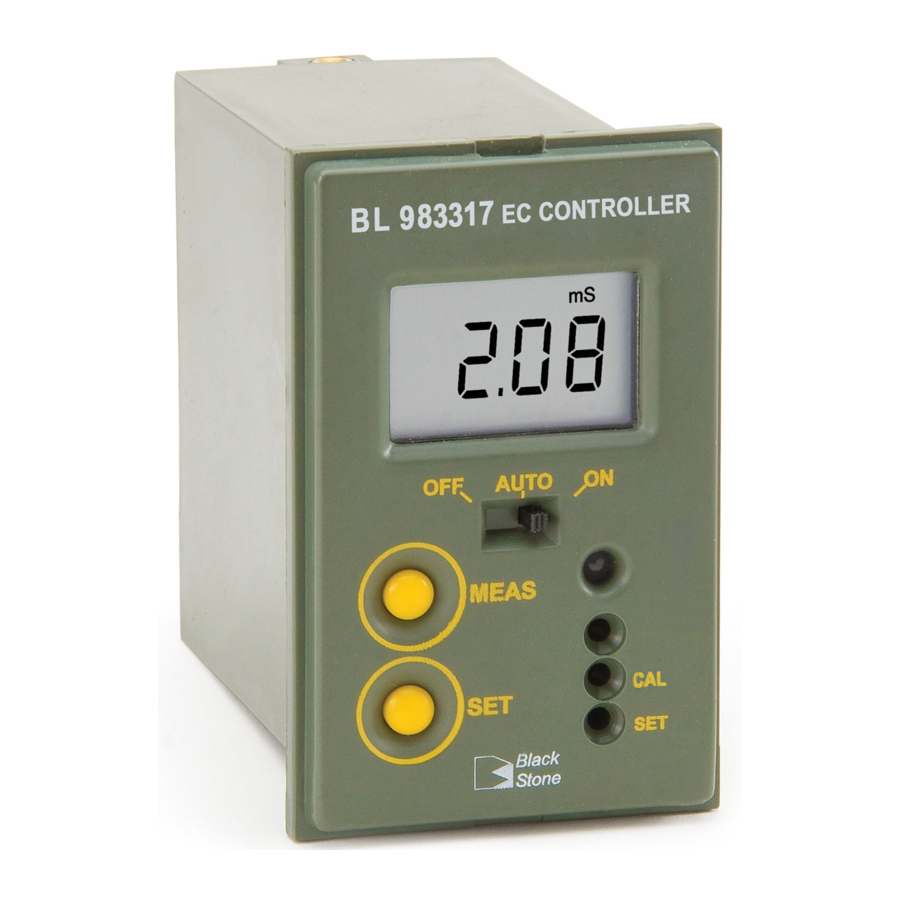

BL983317-0 и BL983317-1 — это индикаторы и контроллеры проводимости с релейным выходом, разработанные для простоты использования в широком спектре применений.
Подключения и проводка к датчику, источнику питания и контактам выполняются через клеммные колодки на задней панели.
Датчик легко чистить и он требует минимального обслуживания. Другие функции включают в себя: автоматическую температурную компенсацию показаний, одноточечную калибровку, систему контроля перегрузки по времени, многоцветный светодиод для индикации того, находится ли измеритель в состоянии измерения/дозирования/тревоги, возможность установки (переключатель Off-Auto-On (Выкл-Авто-Вкл)) режима дозирования.

Доступны две модели:

• BL 983317-0 с питанием 12 В постоянного тока
• BL 983317-1 с питанием 115 или 230 В переменного тока

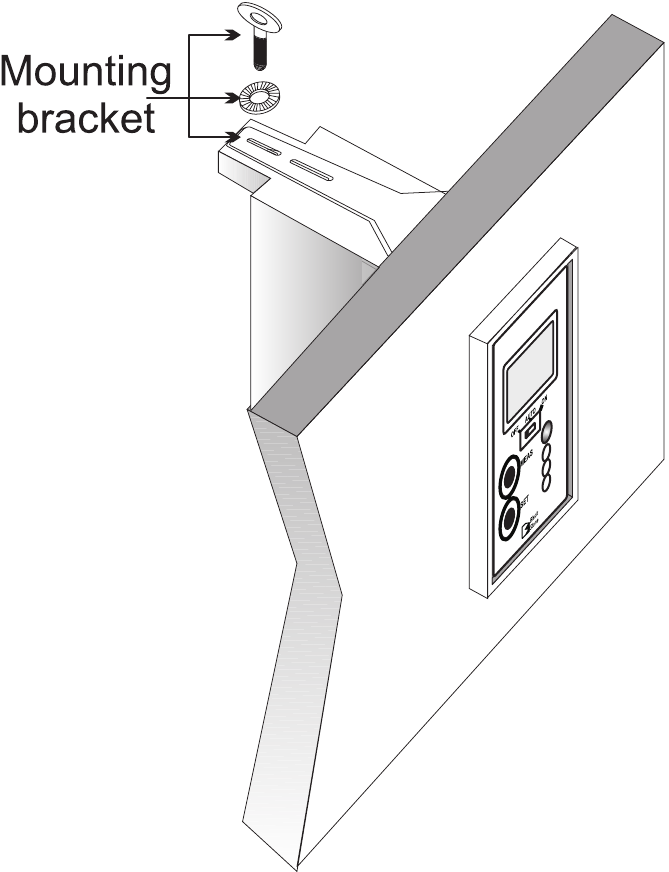

ВИД В СБОРЕ

ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ

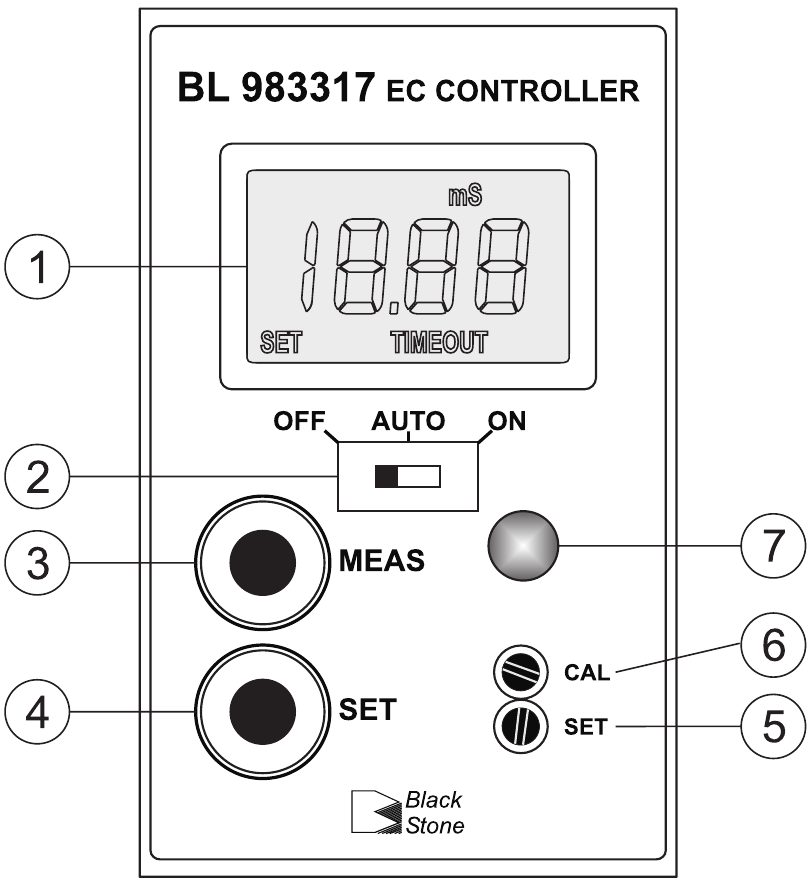

Передняя панель

1. Жидкокристаллический дисплей
2. Переключатель для выбора режима дозирования:
   • OFF (выкл.) = дозирование отключено
   • Auto = автоматическая дозировка, в зависимости от заданного значения
   • ON (вкл.) = дозирование всегда активно
3. Клавиша "MEAS" (измерение) для установки прибора в режим измерения
4. Клавиша "SET" (установка) для отображения и установки заданного значения
5. Триммер "SET" (установка) для регулировки заданного значения
6. Триммер "CAL" (калибровка)
7. 3-цветный светодиодный индикатор:
   • Зеленый = измеритель в режиме измерения
   • Оранжевый/Желтый = дозирование в процессе
   • Красный, мигающий = указывает на аварийное состояние

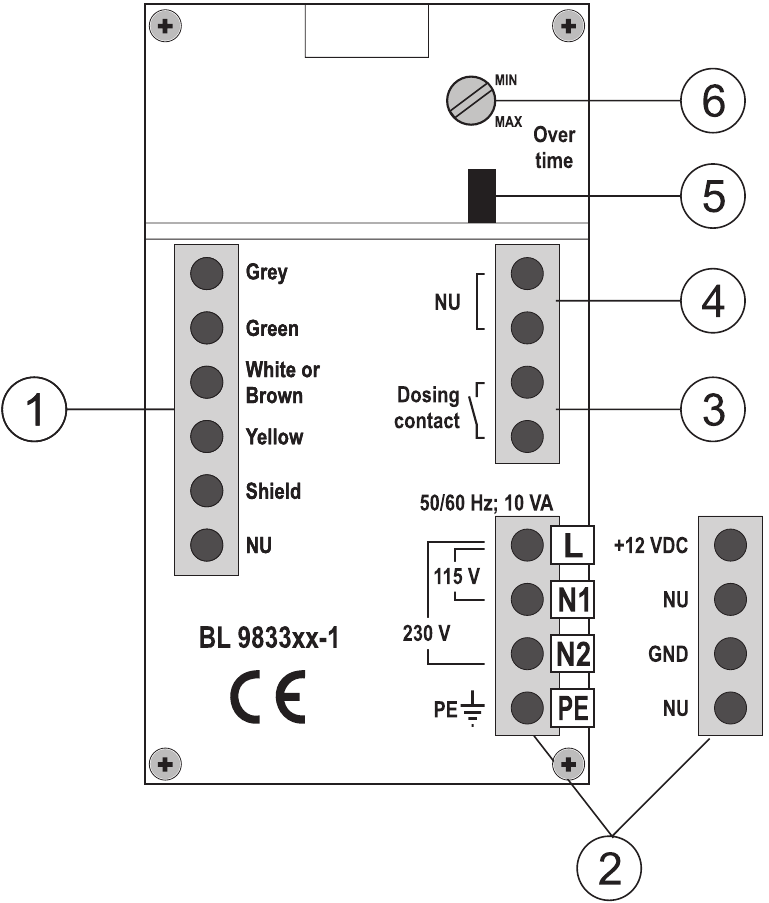

Задняя панель

1. Соединения для датчика EC
2. Клемма питания:
   • для модели BL983317-0: адаптер 12 В постоянного тока
   • для модели BL983317-1: опция 115 В переменного тока или 230 В переменного тока
3. Этот контакт действует как переключатель для управления системой дозирования (например, дозирующим насосом)
4. Неиспользуемый контакт
5. Перемычка для включения (перемычка установлена) или отключения (перемычка снята) контроля перегрузки по времени
6. Триммер для настройки перегрузки по времени (обычно от 5 до 30 минут)

Все внешние кабели, подключенные к задней панели, должны заканчиваться кабельными наконечниками.

Автоматический выключатель (номиналом 6A макс.) должен быть подключен в непосредственной близости от оборудования и в месте, легкодоступном для оператора, для отключения прибора и всех устройств, подключенных к реле.

ОПЕРАЦИИ

ПОДКЛЮЧЕНИЯ ЗАДНЕЙ ПАНЕЛИ

Клеммы №1: Датчик

• Подключите датчик HI 7632-00, следуя цветовой маркировке проводов.

Клеммы №2: Источник питания

• Модель BL983317-0: подключите 2 провода адаптера питания 12 В постоянного тока к клеммам +12 В постоянного тока и GND.
• Модель BL983317-1: подключите 3-проводной кабель питания к клеммам, обращая внимание на правильность контактов заземления (PE), линии (L) и нейтрали (N1 для 115 В или N2 для 230 В).

Клеммы №3: Контакт дозирования

• Этот контакт управляет системой дозирования в соответствии с выбранным заданным значением.

Примечание: Заданное значение имеет типичное значение гистерезиса, сопоставимое с точностью измерителя.

Клеммы №4: Неиспользуемый контакт

Система контроля перегрузки по времени: перемычка (#5) и триммер (#6)

• Эта система позволяет пользователю установить максимальный период дозирования, регулируя триммер на задней панели от 5 (мин) до прибл. 30 (макс) минут.
• Когда установленное время превышено, любое действие дозирования прекращается, светодиодный индикатор на передней панели будет мигать красным, а на ЖК-дисплее появится предупреждающее сообщение "TIMEOUT" (тайм-аут). Чтобы выйти из состояния перегрузки по времени, установите переключатель OFF/Auto/ON (Выкл/Авто/Вкл) в положение "OFF" (выкл), а затем снова в положение "Auto" (авто).
• Чтобы отключить функцию контроля перегрузки по времени, просто снимите перемычку на задней панели.

Примечание: Система контроля перегрузки по времени работает только в том случае, если переключатель OFF/Auto/ON (Выкл/Авто/Вкл) находится в положении "Auto" (авто).

РАБОТА С ИЗМЕРИТЕЛЕМ

Прежде чем продолжить, убедитесь, что:

• измеритель был откалиброван;
• значение уставки было правильно отрегулировано;
• вся проводка и выбор на задней панели выполнены правильно;
• переключатель Auto/OFF/ON (Авто/Выкл/Вкл) находится в желаемом положении.

Установите или погрузите датчик в контролируемый раствор, затем нажмите клавишу "MEAS" (измерение) (если необходимо).
На ЖК-дисплее отобразится значение EC (мСм/см). Светодиодный индикатор загорится зеленым, когда измеритель находится в режиме измерения и дозирование не активно, и загорится оранжевым/желтым, сигнализируя о том, что действие дозирования находится в процессе.

КАЛИБРОВКА

Чтобы откалибровать измеритель, выполните следующие действия:

• убедитесь, что измеритель находится в режиме измерения;
• погрузите датчик в калибровочный раствор HI 7039 (5,00 мСм/см);
• слегка встряхните и подождите, пока показания стабилизируются;
• отрегулируйте триммер "CAL" (калибровка) так, чтобы на ЖК-дисплее отображалось "5,00 мСм".

УСТАВКА

Нажмите клавишу "SET" (установка): на дисплее отобразится значение по умолчанию или ранее отрегулированное значение вместе с индикацией "SET" (установка). С помощью небольшой отвертки отрегулируйте триммер "SET" (установка) до отображения желаемого заданного значения.
Через 1 минуту измеритель автоматически вернется в нормальный режим; или нажмите клавишу "MEAS" (измерение).

ОБСЛУЖИВАНИЕ ДАТЧИКА

Для улучшения характеристик датчика и продления срока его службы рекомендуется регулярно его чистить.

• Погрузите кончик датчика в чистящий раствор HI 7061 как минимум на один час.
• Если требуется более тщательная очистка, почистите металлические контакты очень мелкой наждачной бумагой.
• После очистки промойте датчик водопроводной водой и повторно откалибруйте измеритель.
• Когда датчик не используется, очистите его перед хранением.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРИНАДЛЕЖНОСТИ
