КІРІСПЕ

Құрметті тұтынушы!
Hanna өнімін таңдағаныңыз үшін рақмет.
Бұл нұсқаулық сізге құрылғыны дұрыс пайдалану үшін қажетті ақпаратты береді. Құралды қолданар алдында оны мұқият оқып шығыңыз.
Егер сізге қосымша техникалық ақпарат қажет болса, бізге tech@hannainst.com электрондық поштасы арқылы хабарласудан тартынбаңыз.
Бұл құрылғылар директиваларына сәйкес келеді.

АЛДЫН АЛА ТЕКСЕРУ

Құралды орау материалынан шығарып, оны мұқият тексеріңіз. Егер тасымалдау кезінде қандай да бір зақымдану орын алса, дереу дилерге немесе Hanna тұтынушыларға қызмет көрсету орталығына хабарлаңыз.

Әрбір есептегішпен бірге жеткізілетіндер:

• Бекіту кронштейндері
• Нұсқаулық

Ескертпе: Құралдың дұрыс жұмыс істейтініне көз жеткізбейінше, барлық орау материалдарын сақтаңыз. Кез келген ақаулы элемент түпнұсқалық орауында қайтарылуы тиіс.

ЖАЛПЫ СИПАТТАМА

BL983317-0 және BL983317-1 - бұл әртүрлі қолданбаларда пайдаланудың қарапайымдылығы үшін жасалған релелік шығысы бар өткізгіштік индикаторлары мен контроллерлері.
Зондқа, қуат көзіне және контактілерге қосылымдар мен сымдар артқы панельдегі терминал блоктары арқылы жүзеге асырылады.
Зондты тазалау оңай және аз күтімді қажет етеді. Басқа мүмкіндіктерге мыналар кіреді: көрсеткіштердің автоматты температуралық компенсациясы, бір нүктелі калибрлеу, артық уақытты басқару жүйесі, есептегіштің өлшеу/дозалау/дабыл күйінде екенін көрсететін көп түсті жарықдиодты шам, дозалау әрекеті режимін орнату мүмкіндігі (Өшіру-Авто-Қосу қосқышы).

Екі модель бар:

• BL 983317-0 12 Vdc-де қуат алады
• BL 983317-1 115 немесе 230 Vac-де қуат алады

ЖИНАҚТАУ КӨРІНІСІ

ФУНКЦИОНАЛДЫҚ СИПАТТАМА

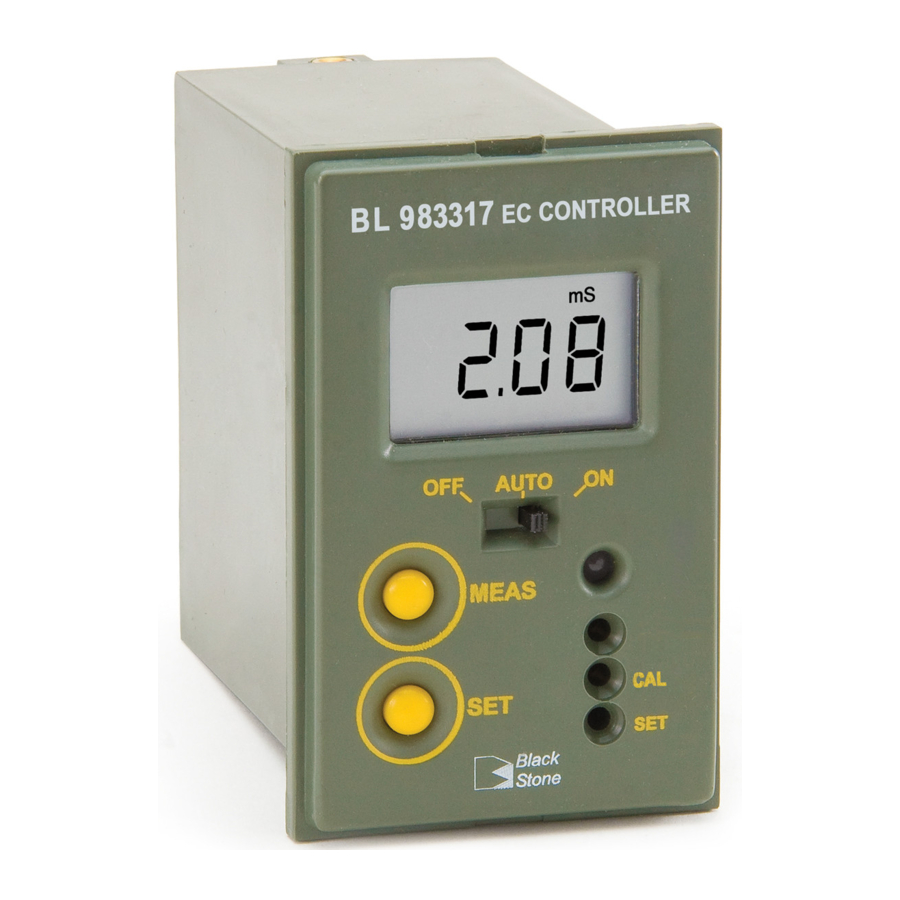

Алдыңғы панель

1. Сұйық кристалды дисплей
2. Дозалау режимін таңдауға арналған қосқыш:
   • OFF (өшіру) = дозалау өшірілген
   • Auto (авто) = белгіленген мәнге байланысты автоматты доза
   • ON (қосу) = дозалау әрқашан белсенді
3. Құралды өлшеу режиміне орнату үшін "MEAS" (ӨЛШЕУ) пернесі
4. Белгіленген мәнді көрсету және орнату үшін "SET" (ОРНАТУ) пернесі
5. Белгіленген мәнді реттеу үшін "SET" (ОРНАТУ) триммері
6. "CAL" (КАЛИБРЛЕУ) триммері
7. 3 түсті жарықдиодты индикатор:
   • Жасыл = есептегіш өлшеу режимінде
   • Қызғылт сары/сары = дозалау жүріп жатыр
   • Қызыл, жыпылықтайды = дабыл жағдайын көрсетеді

Артқы панель

1. EC зондына арналған қосылымдар
2. Қуат көзінің терминалы:
   • BL983317-0 моделі үшін: 12 Vdc адаптері
   • BL983317-1 моделі үшін: 115 Vac немесе 230 Vac опциясы
3. Бұл контакт дозалау жүйесін (мысалы, дозалау сорғысын) басқару үшін қосқыш ретінде әрекет етеді
4. Пайдаланылмайтын контакт
5. Артық уақытты басқаруды қосу (секіргіш ішінде) немесе өшіру (секіргіш алынған) үшін секіргіш
6. Артық уақытты орнатуға арналған триммер (әдетте 5-тен 30 минутқа дейін)

Артқы панельге қосылған барлық сыртқы кабельдер кабельдік ұштықтармен аяқталуы керек.

Құрылғыға жақын жерде және оператор оңай жете алатын жерде ажыратқыш (макс. 6А) қосылуы керек, құрылғыны және релелерге қосылған барлық құрылғыларды ажырату үшін.

ОПЕРАЦИЯЛАР

АРТҚЫ ПАНЕЛЬДІ ҚОСУ

№1 терминалдар: Зонд

• Сымдардың түс белгілерін сақтай отырып, HI 7632-00 зондын қосыңыз.

№2 терминалдар: Қуат көзі

• BL983317-0 моделі: 12 Vdc қуат адаптерінің 2 сымын +12 Vdc және GND терминалдарына қосыңыз.
• BL983317-1 моделі: 3 сымды қуат кабелін терминалдарға қосыңыз, сонымен қатар дұрыс жерге (PE), желіге (L) және бейтарап (115 V үшін N1 немесе 230 V үшін N2) контактілеріне назар аударыңыз.

№3 терминалдар: Дозалау контактісі

• Бұл контакт таңдалған белгіленген мәнге сәйкес дозалау жүйесін басқарады.

Ескертпе: Белгіленген мәннің есептегіш дәлдігімен салыстыруға болатын типтік гистерезис мәні бар.

№4 терминалдар: Пайдаланылмайтын контакт

Артық уақыт жүйесі: секіргіш (#5) және триммер (#6)

• Бұл жүйе пайдаланушыға артқы триммерді 5 (мин) шамамен 30 (макс) минутқа дейін реттеу арқылы дозалаудың максималды мерзімін орнатуға мүмкіндік береді.
• Белгіленген уақыттан асып кетсе, кез келген дозалау әрекеті тоқтайды, алдыңғы панельдегі жарықдиодты индикатор қызыл түспен жыпылықтайды және СКД "TIMEOUT" (УАҚЫТ БІТТІ) ескерту хабарын көрсетеді. Артық уақыт жағдайынан шығу үшін OFF/Auto/ON (Өшіру/Авто/Қосу) қосқышын "OFF" (Өшіру) күйіне, содан кейін қайтадан "Auto" (Авто) күйіне орнатыңыз.
• Артық уақыт мүмкіндігін өшіру үшін артқы панельдегі секіргішті алып тастаңыз.

Ескертпе: Артық уақыт жүйесі OFF/Auto/ON (Өшіру/Авто/Қосу) қосқышы "Auto" (Авто) күйінде болғанда ғана жұмыс істейді.

ЕСЕПТЕГІШТІ ПАЙДАЛАНУ

Жалғастырмас бұрын келесілерге көз жеткізіңіз:

• есептегіш калибрленген;
• белгіленген мән дұрыс реттелген;
• артқы панельдегі барлық сымдар мен таңдаулар дұрыс;
• Auto/OFF/ON (Авто/Өшіру/Қосу) қосқышы қажетті күйде.

Зондты бақыланатын ерітіндіге орнатыңыз немесе батырыңыз, содан кейін "MEAS" (ӨЛШЕУ) пернесін басыңыз (қажет болса).
СКД EC (mS/cm) мәнін көрсетеді. Жарықдиодты индикатор есептегіш өлшеу режимінде болғанда және дозалау белсенді болмағанда жасыл түспен жанады, ал дозалау әрекеті жүріп жатқанын көрсету үшін қызғылт сары/сары түспен жанады.

КАЛИБРЛЕУ

Есептегішті калибрлеу үшін келесі әрекеттерді орындаңыз:

• есептегіштің өлшеу режимінде екеніне көз жеткізіңіз;
• зондты HI 7039 калибрлеу ерітіндісіне (5,00 mS/cm) батырыңыз;
• қысқаша шайқаңыз және көрсеткіш тұрақталғанша күтіңіз;
• СКД-да "5.00 mS" көрсетілгенше "CAL" (КАЛИБРЛЕУ) триммерін реттеңіз.

БЕЛГІЛЕНГЕН МӘН

"SET" (ОРНАТУ) пернесін басыңыз: дисплейде әдепкі немесе бұрын реттелген мән "SET" (ОРНАТУ) белгісімен бірге көрсетіледі. Кішкентай бұрағышпен "SET" (ОРНАТУ) триммерін қажетті белгіленген мән көрсетілгенше реттеңіз.
1 минуттан кейін есептегіш автоматты түрде қалыпты режимге оралады; немесе "MEAS" (ӨЛШЕУ) пернесін басыңыз.

ЗОНДЫ КҮТІП ҰСТАУ

Зондтың өнімділігін жақсарту және қызмет ету мерзімін ұзарту үшін оны үнемі тазалап тұру ұсынылады.

• Зондтың ұшын HI 7061 тазалау ерітіндісіне кемінде бір сағатқа батырыңыз.
• Егер неғұрлым мұқият тазалау қажет болса, металл түйреуіштерді өте ұсақ құмқағазбен сүртіңіз.
• Тазалағаннан кейін зондты кран суымен шайыңыз және есептегішті қайта калибрлеңіз.
• Пайдаланбаған кезде зондты сақтамас бұрын тазалаңыз.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАР

ҚОСЫМША ЖАБДЫҚТАР
