HYRJE

I dashur klient,
Faleminderit që zgjodhët një produkt Hanna.
Ky manual do t'ju ofrojë informacionin e nevojshëm për funksionimin e saktë të matësit. Ju lutemi lexojeni me kujdes para se të përdorni instrumentin.
Nëse keni nevojë për informacion shtesë teknik, mos hezitoni të na dërgoni një e-mail në tech@hannainst.com.
Këto instrumente janë në përputhje me direktivat .

EKZAMINIMI PARAPRAK

Hiqeni instrumentin nga materiali i paketimit dhe ekzaminojeni me kujdes. Nëse ka ndodhur ndonjë dëmtim gjatë transportit, njoftoni menjëherë shitësin tuaj ose Qendrën më të afërt të Shërbimit të Klientit Hanna.

Çdo matës furnizohet me:

• Mbajtëse montimi
• Manual udhëzimesh

Shënim: Ruani të gjithë materialin e paketimit derisa të vërehet që instrumenti funksionon siç duhet. Çdo artikull i dëmtuar duhet të kthehet në paketimin e tij origjinal.

PËRSHKRIMI I PËRGJITHSHËM

BL983317-0 dhe BL983317-1 janë tregues dhe kontrollues të përçueshmërisë me një dalje releje të dizajnuar për thjeshtësi përdorimi në një gamë të gjerë aplikimesh.
Lidhjet dhe instalimet elektrike me sondën, furnizimin me energji dhe kontaktet bëhen nëpërmjet blloqeve terminale në panelin e pasmë.
Sonda është e lehtë për t'u pastruar dhe kërkon pak mirëmbajtje. Karakteristika të tjera përfshijnë: kompensimin automatik të temperaturës së leximit, kalibrimin me një pikë, sistemin e kontrollit të orarit të tejzgjatur, LED me shumë ngjyra për të treguar nëse matësi është në gjendje matje/dozimi/alarm, mundësinë e vendosjes (çelësi Off-Auto-On) të modalitetit të veprimit të dozimit.

Disponohen dy modele:

• BL 983317-0 me energji 12 Vdc
• BL 983317-1 me energji 115 ose 230 Vac

PAMJA E MONTIMIT

PËRSHKRIMI FUNKSIONAL

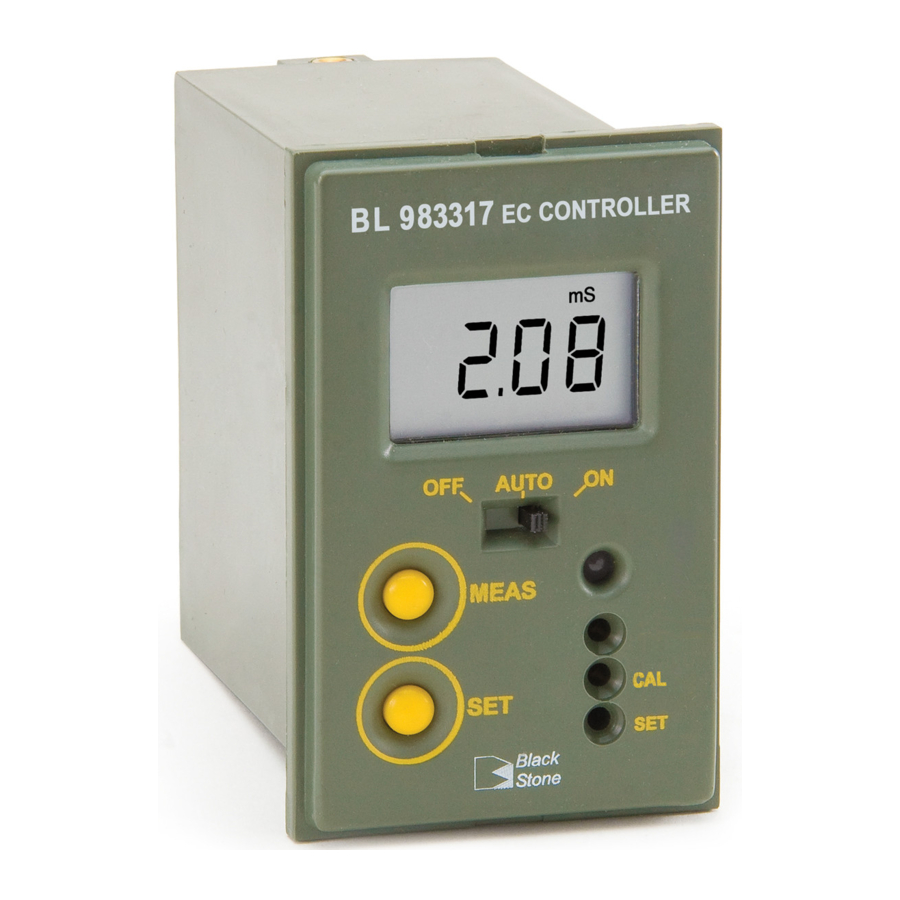

Paneli i përparmë

1. Ekrani me kristale të lëngshme
2. Çelësi për zgjedhjen e modalitetit të dozimit:
   • OFF (fikur) = dozimi i çaktivizuar
   • Auto (automatik) = dozimi automatik, në varësi të vlerës së pikës së caktuar
   • ON (ndezur) = dozimi gjithmonë aktiv
3. Butoni "MEAS" (mat) për të vendosur instrumentin në modalitetin e matjes
4. Butoni "SET" (vendos) për të shfaqur dhe vendosur vlerën e pikës së caktuar
5. Rregulluesi "SET" (vendos) për të rregulluar vlerën e pikës së caktuar
6. Rregulluesi "CAL" (kalibro)
7. Tregues LED me 3 ngjyra:
   • Jeshile = matësi në modalitetin e matjes
   • Portokalli/E verdhë = dozimi në progres
   • E kuqe, që pulson = tregon një gjendje alarmi

Paneli i pasmë

1. Lidhjet për sondën EC
2. Terminali i furnizimit me energji:
   • për modelin BL983317-0: adaptori 12 Vdc
   • për modelin BL983317-1: opsioni 115 Vac ose 230 Vac
3. Ky kontakt vepron si një çelës për drejtimin e sistemit të dozimit (p.sh. pompë dozimi)
4. Kontakt i papërdorur
5. Kërcyes për aktivizimin (kërcyesi brenda) ose çaktivizimin (kërcyesi i hequr) të kontrollit të orarit të tejzgjatur
6. Rregulluesi për vendosjen e orarit të tejzgjatur (zakonisht nga 5 deri në 30 minuta)

Të gjitha kabllot e jashtme të lidhura me panelin e pasmë duhet të përfundojnë me lugë kabllosh.

Një çelës automatik (i vlerësuar 6A maks.) duhet të lidhet afër pajisjes dhe në një pozicion të lehtë për t'u arritur nga operatori, për shkëputjen e instrumentit dhe të gjitha pajisjeve të lidhura me rele.

OPERACIONET

LIDHJET E PANELIT TË PASMË

Terminalet #1: Sondë

• Lidhni sondën HI 7632-00 duke ndjekur treguesit e ngjyrave të telave.

Terminalet #2: Furnizimi me energji

• Modeli BL983317-0: lidhni 2 telat e një adaptori energjie 12 Vdc me terminalet +12 Vdc dhe GND.
• Modeli BL983317-1: lidhni një kabllo energjie me 3 tela me terminalet duke i kushtuar vëmendje kontaktit të saktë të tokëzimit (PE), linjës (L) dhe neutralit (N1 për 115 V ose N2 për 230 V).

Terminalet #3: Kontakti i dozimit

• Ky kontakt drejton sistemin e dozimit, në përputhje me pikën e caktuar të zgjedhur.

Shënim: Pika e caktuar ka një vlerë tipike histereze të krahasueshme me saktësinë e matësit.

Terminalet #4: Kontakt i papërdorur

Sistemi i orarit të tejzgjatur: kërcyesi (#5) dhe rregulluesi (#6)

• Ky sistem i lejon përdoruesit të vendosë një periudhë maksimale dozimi, duke rregulluar rregulluesin e pasmë nga 5 (min) deri në afërsisht 30 (maks) minuta.
• Kur koha e caktuar tejkalohet, çdo veprim dozimi ndalon, treguesi LED në panelin e përparmë do të pulsojë me ngjyrë të kuqe dhe LCD do të shfaqë mesazhin paralajmërues "TIMEOUT" (skadim kohe). Për të dalë nga gjendja e orarit të tejzgjatur, vendoseni çelësin OFF/Auto/ON në pozicionin "OFF" (fikur) dhe më pas përsëri në "Auto" (automatik).
• Për të çaktivizuar veçorinë e orarit të tejzgjatur, thjesht hiqni kërcyesin në panelin e pasmë.

Shënim: Sistemi i orarit të tejzgjatur funksionon vetëm nëse çelësi OFF/Auto/ON është në pozicionin "Auto" (automatik).

PËRDORIMI I MATËSIT

Para se të vazhdoni, sigurohuni që:

• matësi është kalibruar;
• vlera e pikës së caktuar është rregulluar siç duhet;
• të gjitha instalimet elektrike dhe zgjedhjet e panelit të pasmë janë të sakta;
• çelësi Auto/OFF/ON është në pozicionin e dëshiruar.

Instaloni ose zhytni sondën në tretësirën që do të monitorohet, pastaj shtypni butonin "MEAS" (mat) (nëse është e nevojshme).
LCD do të shfaqë vlerën EC (mS/cm). Treguesi LED do të ndizet me ngjyrë jeshile kur matësi është në modalitetin e matjes dhe dozimi nuk është aktiv, ndërsa do të ndizet me ngjyrë portokalli/të verdhë për të sinjalizuar se një veprim dozimi është në progres.

KALIBRIMI

Për të kalibruar matësin, vazhdoni si më poshtë:

• sigurohuni që matësi është në modalitetin e matjes;
• zhytni sondën në tretësirën e kalibrimit HI 7039 (5.00 mS/cm);
• shkundeni shkurtimisht dhe prisni që leximi të stabilizohet;
• rregulloni rregulluesin "CAL" (kalibro) për të lexuar "5.00 mS" në LCD.

PIKA E CAKTUAR

Shtypni butonin "SET" (vendos): ekrani do të shfaqë vlerën e parazgjedhur ose të rregulluar më parë, së bashku me treguesin "SET" (vendos). Duke përdorur një kaçavidë të vogël, rregulloni rregulluesin "SET" (vendos) derisa të shfaqet vlera e dëshiruar e pikës së caktuar.
Pas 1 minute matësi kthehet automatikisht në modalitetin normal; ose shtypni butonin "MEAS" (mat).

MIRËMBAJTJA E SONDËS

Për të përmirësuar performancën e sondës dhe për të zgjatur jetën e saj, rekomandohet ta pastroni rregullisht.

• Zhytni majën e sondës në tretësirën e pastrimit HI 7061 të paktën për një orë.
• Nëse kërkohet një pastrim më i plotë, fërkojeni kunjat metalike me letër zmerile shumë të imët.
• Pas pastrimit, shpëlajeni sondën me ujë të rubinetit dhe rikalibroni matësin.
• Kur nuk është në përdorim, pastrojeni sondën para se ta ruani.

SPECIFIKIMET

AKSESSORËT
