Hanna Instruments BL 983317-0, BL 983317-1 Kullanım Kılavuzu

GİRİŞ

Değerli Müşterimiz,
Bir Hanna ürünü seçtiğiniz için teşekkür ederiz.
Bu kılavuz, cihazın doğru çalışması için gerekli bilgileri sağlayacaktır. Lütfen cihazı kullanmadan önce dikkatlice okuyun.
Ek teknik bilgiye ihtiyacınız olursa, tech@hannainst.com adresinden bize e-posta göndermekten çekinmeyin.
Bu cihazlar direktiflerine uygundur.

ÖN İNCELEME

Cihazı ambalajından çıkarın ve dikkatlice inceleyin. Nakliye sırasında herhangi bir hasar meydana gelirse, derhal Satıcınızı veya en yakın Hanna Müşteri Hizmetleri Merkezi'ni bilgilendirin.

Her cihaz şunlarla birlikte verilir:

• Montaj braketleri
• Kullanım kılavuzu

Not: Cihazın doğru çalıştığı gözlemlenene kadar tüm ambalaj malzemelerini saklayın. Arızalı herhangi bir ürün orijinal ambalajında iade edilmelidir.

GENEL AÇIKLAMA

BL983317-0 ve BL983317-1, çok çeşitli uygulamalarda kullanım kolaylığı için tasarlanmış, röle çıkışlı iletkenlik göstergeleri ve kontrol cihazlarıdır.
Prob, güç kaynağı ve kontaklara bağlantılar ve kablolama, arka paneldeki terminal blokları aracılığıyla yapılır.
Probun temizlenmesi kolaydır ve az bakım gerektirir. Diğer özellikler şunlardır: okumaların otomatik sıcaklık telafisi, tek nokta kalibrasyonu, fazla mesai kontrol sistemi, cihazın ölçüm/dozajlama/alarm durumunda olup olmadığını gösteren çok renkli LED, dozajlama eylem modunu ayarlama imkanı (Kapalı-Otomatik-Açık anahtarı).

İki model mevcuttur:

• BL 983317-0 12 Vdc ile çalışır
• BL 983317-1 115 veya 230 Vac ile çalışır

MONTAJ GÖRÜNÜMÜ

FONKSİYONEL AÇIKLAMA

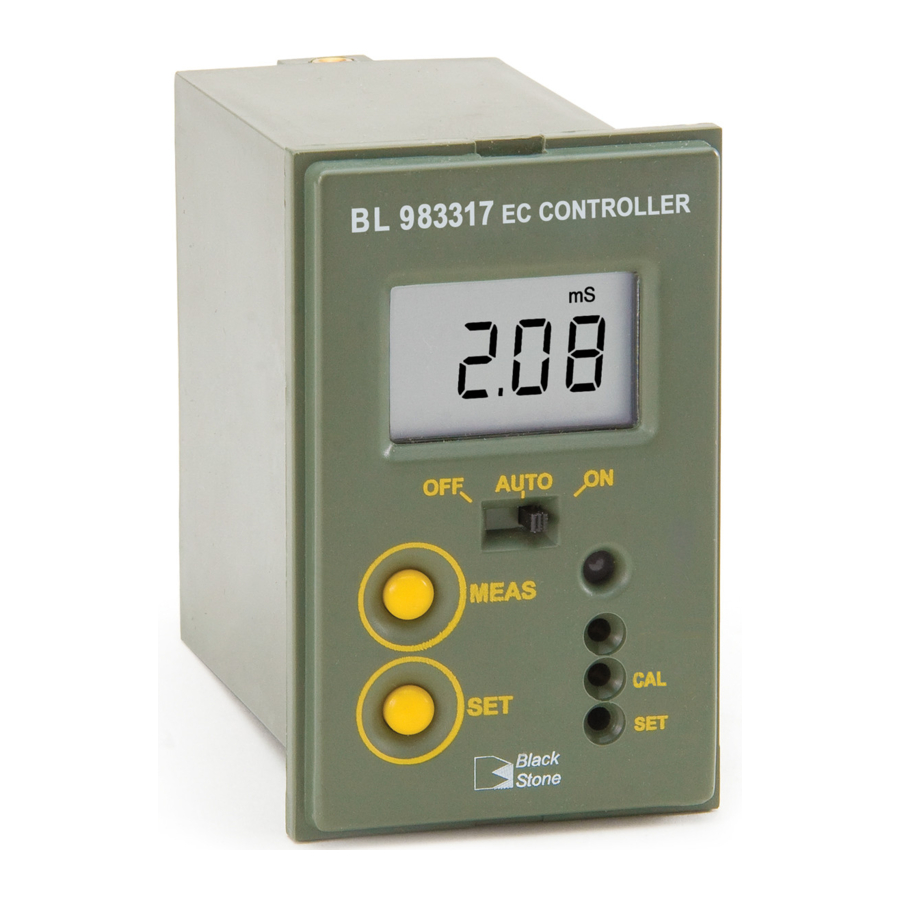

Ön panel

1. Sıvı Kristal Ekran
2. Dozajlama modunu seçmek için anahtar:
   • OFF (kapalı) = dozajlama devre dışı
   • Auto (otomatik) = ayar noktası değerine bağlı olarak otomatik dozaj
   • ON (açık) = dozajlama her zaman aktif
3. Cihazı ölçüm moduna ayarlamak için "MEAS" (ÖLÇÜM) tuşu
4. Ayar noktası değerini görüntülemek ve ayarlamak için "SET" (AYAR) tuşu
5. Ayar noktası değerini ayarlamak için "SET" (AYAR) trimeri
6. "CAL" (KAL) trimeri
7. 3 renkli LED göstergesi:
   • Yeşil = cihaz ölçüm modunda
   • Turuncu/Sarı = dozajlama devam ediyor
   • Kırmızı, yanıp sönen = bir alarm durumunu gösterir

Arka panel

1. EC probu için bağlantılar
2. Güç kaynağı terminali:
   • BL983317-0 modeli için: 12 Vdc adaptör
   • BL983317-1 modeli için: 115 Vac veya 230 Vac seçeneği
3. Bu kontak, dozajlama sistemini (örn. dozajlama pompası) çalıştırmak için bir anahtar görevi görür
4. Kullanılmayan kontak
5. Fazla mesai kontrolünü etkinleştirmek (jumper takılı) veya devre dışı bırakmak (jumper çıkarılmış) için jumper
6. Fazla mesai ayarı için trimer (tipik olarak 5 ila 30 dakika arası)

Arka panele bağlanan tüm harici kablolar kablo pabucu ile sonlanmalıdır.

Bir devre kesici (maks. 6A değerinde), cihazın ve rölelere bağlı tüm cihazların bağlantısının kesilmesi için ekipmana yakın bir yerde ve operatörün kolayca ulaşabileceği bir konumda bağlanmalıdır.

İŞLEMLER

ARKA PANEL BAĞLANTILARI

Terminaller #1: Prob

• Kablo renk göstergelerini takip ederek HI 7632-00 probunu bağlayın.

Terminaller #2: Güç Kaynağı

• Model BL983317-0: 12 Vdc güç adaptörünün 2 kablosunu +12 Vdc ve GND terminallerine bağlayın.
• Model BL983317-1: doğru toprak (PE), hat (L) ve nötr (115 V için N1 veya 230 V için N2) kontaklarına dikkat ederek 3 telli bir güç kablosunu terminallere bağlayın.

Terminaller #3: Dozajlama Kontağı

• Bu kontak, seçilen ayar noktasına göre dozajlama sistemini çalıştırır.

Not: Ayar noktasının, cihazın doğruluğuyla karşılaştırılabilir tipik bir histerezis değeri vardır.

Terminaller #4: Kullanılmayan Kontak

Fazla mesai sistemi: jumper (#5) ve trimer (#6)

• Bu sistem, kullanıcının arka trimeri 5 (min) ila yaklaşık 30 (maks) dakika arasında ayarlayarak maksimum bir dozajlama süresi ayarlamasına olanak tanır.
• Ayarlanan süre aşıldığında, herhangi bir dozajlama eylemi durur, ön paneldeki LED göstergesi Kırmızı renkte yanıp söner ve LCD ekranda "TIMEOUT" (ZAMAN AŞIMI) uyarı mesajı görüntülenir. Fazla mesai durumundan çıkmak için, OFF/Auto/ON anahtarını "OFF" (KAPALI) konumuna ve ardından tekrar "Auto" (OTOMATİK) konumuna getirin.
• Fazla mesai özelliğini devre dışı bırakmak için, arka paneldeki jumper'ı çıkarmanız yeterlidir.

Not: Fazla mesai sistemi yalnızca OFF/Auto/ON anahtarı "Auto" (OTOMATİK) konumundaysa çalışır.

CİHAZI ÇALIŞTIRMA

Devam etmeden önce şunlardan emin olun:

• cihaz kalibre edildi;
• ayar noktası değeri doğru şekilde ayarlandı;
• tüm arka panel kabloları ve seçimleri doğru;
• Auto/OFF/ON anahtarı istenen konumda.

Probu izlenecek çözeltiye takın veya daldırın, ardından (gerekirse) "MEAS" (ÖLÇÜM) tuşuna basın.
LCD ekranda EC (mS/cm) değeri görüntülenecektir. LED göstergesi, cihaz ölçüm modundayken ve dozajlama etkin değilken Yeşil renkte yanacak, dozajlama eyleminin devam ettiğini belirtmek için Turuncu/Sarı renkte yanacaktır.

KALİBRASYON

Cihazı kalibre etmek için aşağıdaki gibi ilerleyin:

• cihazın ölçüm modunda olduğundan emin olun;
• probu HI 7039 kalibrasyon çözeltisine (5.00 mS/cm) daldırın;
• kısaca çalkalayın ve okumanın dengelenmesini bekleyin;
• LCD ekranda "5.00 mS" okumak için "CAL" (KAL) trimerini ayarlayın.

AYAR NOKTASI

"SET" (AYAR) tuşuna basın: ekranda "SET" (AYAR) göstergesiyle birlikte varsayılan veya önceden ayarlanmış değer görüntülenecektir. Küçük bir tornavida kullanarak, istenen ayar noktası değeri görüntülenene kadar "SET" (AYAR) trimerini ayarlayın.
1 dakika sonra cihaz otomatik olarak normal moda döner; veya "MEAS" (ÖLÇÜM) tuşuna basın.

PROB BAKIMI

Prob performansını iyileştirmek ve ömrünü uzatmak için düzenli olarak temizlenmesi önerilir.

• Probun ucunu en az bir saat HI 7061 Temizleme Çözeltisine daldırın.
• Daha kapsamlı bir temizlik gerekirse, metal pimleri çok ince zımpara kağıdıyla fırçalayın.
• Temizledikten sonra, probu musluk suyuyla durulayın ve cihazı yeniden kalibre edin.
• Kullanılmadığında, saklamadan önce probu temizleyin.

TEKNİK ÖZELLİKLER

AKSESUARLAR
