Sonnenkonig TF 4 - Fjernbetjeningsmanual

TEKNISKE DATA

• Spænding: 2x1,5V (alkaline batterier AA (LR03))
• Opbevaringstemperatur: -10°C.. 70°C
• Driftstemperatur: 0°C.. 40°C
• Mål: 80x80x23mm
• Beskyttelsesgrad: IP30
• Rækkevidde: 12m
• Udstrålingsvinkel: 40°

GRUNDLÆGGENDE INFORMATION OG FORMÅL

TF 4-controlleren er en ekstern controller udstyret med IR-sender, der gør det muligt at udvide standardfunktionerne for SONNENKÖNIG varmeelementer med fjernbetjeningsinterface via SONNENKÖNIG-IR. En indbygget temperatursensor muliggør kontrol og regulering af omgivelsestemperaturen, og en moderne konstruktion garanterer nem installation og brug. Controlleren har en avanceret reguleringsalgoritme, der tilpasser varmekraften til de aktuelle behov.

OBS: Læs venligst afsnittet -> Installation og konfiguration før første brug.

BETJENING

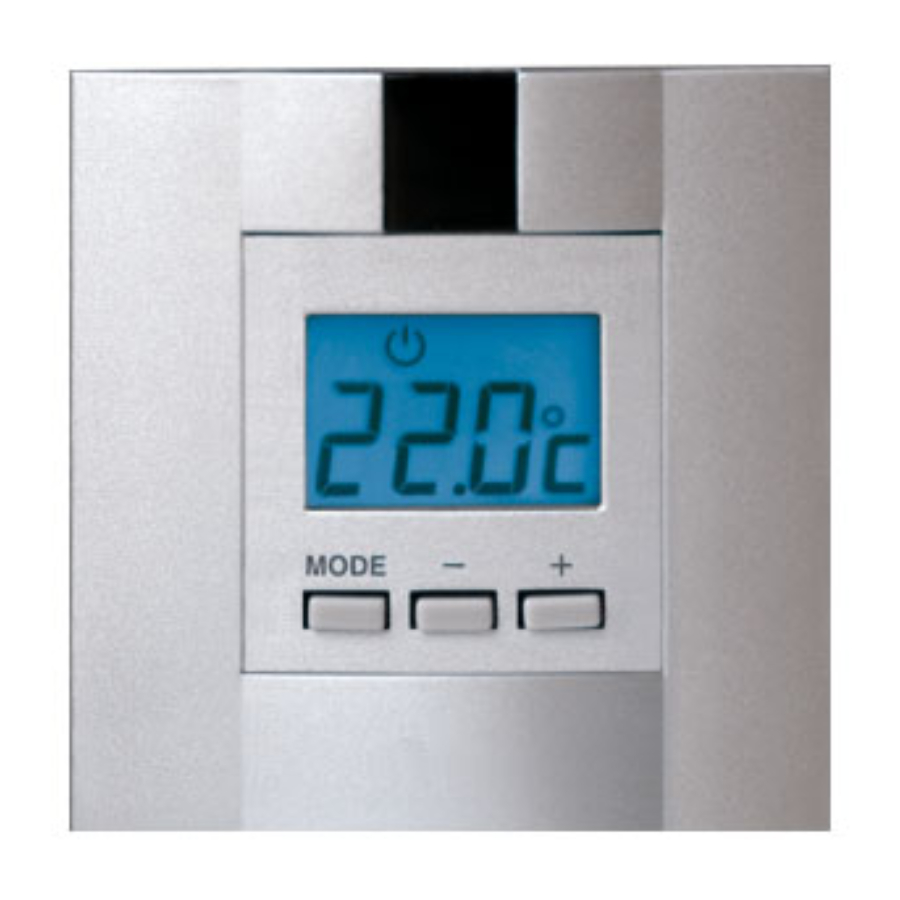

TF4 ekstern controller har et LCD-display (billede 1) og 3 taster til betjening og konfiguration (MODE, +, -).

Brugeren kan definere 2 niveauer af omgivelsestemperatur: COMFORT og ECONOMY. Hvert af disse niveauer kan indstilles med en nøjagtighed på op til 0,5°C. Symbolerne og skal lette hukommelsen om, hvilken temperatur der er højere, og hvilken der er lavere. Begge kan indstilles efter egne behov og bruges i løbet af dagen og natten. Disse kan ændres når som helst under drift.

Tilgængelige driftstilstande:
Manuel tilstand: brugeren ændrer manuelt controllerens indstillinger.

Automatisk tilstand : Controlleren skifter automatisk – i henhold til programmet – indstillinger mellem eller eller .

Tørretilstand – ON (til): varmelegemet tændes med fuld effekt i den tid, brugeren har indstillet.

FROSTSIKRING – : forhindrer varmefluidum i at fryse, når temperaturen falder under det indstillede punkt.

GRUNDLÆGGENDE FUNKTIONER

OBS: Dette er for standardkonfigurationen, hvor displayet viser omgivelsestemperaturen. For at ændre controllerens konfiguration, læs afsnittet Avancerede funktioner.

MANUEL TILSTAND

Denne tilstand er til manuel indstilling af temperatur. Du kan definere to temperaturniveauer og gemme dem i controllerens hukommelse som COMFORT- og ECO-indstillinger. For at indstille COMFORT:

1. Tryk på MODE og vælg COMFORT-ikonet.
2. På samme måde kan du indstille ECONOMY (ECO) temperatur – tryk på MODE og vælg ikonet. Indstil derefter den nøjagtige temperatur ved at trykke på + og -.

I denne tilstand viser termostaten den aktuelle indstillede temperatur, indtil den ændres (eller tilstanden ændres). For at ændre temperaturen skal du trykke på + eller -. Alle ændringer foretaget i COMFORT- og ECO-indstillingerne vil blive gemt i controllerens hukommelse og vil senere blive brugt i AUTOMATISK TILSTAND.

TØRRETILSTAND

Vælg ON-symbolet ved at trykke på MODE-tasten (andre ikoner slukket). Displayet viser tid til afslutning af TØRRETILSTAND. Ved at trykke på + og – indstilles tiden fra 15 min. til 4 timer. Efter afsluttet tørretid skifter controlleren til automatisk tilstand.

AUTOMATISK TILSTAND (24h TIMER)

Gør det muligt at tænde og slukke for varmelegemet og arbejde med COMFORT- og ECO-indstillinger i henhold til en programmeret tidsplan. Automatisk tilstand har 96 hukommelsesceller, hver enkelt dækker en tidsperiode på 15 minutter. For hver 15 minutter kan brugeren indstille en af de tre indstillinger: , , . COMFORT- og ECO-temperaturerne skal indstilles i Manuel tilstand, før AUTO-tilstand starter. Hvis brugeren under AUTO-tilstand manuelt ændrer temperaturindstillinger (knapper +/-), vil den nye indstilling gælde i 2 timer, og derefter vender controlleren tilbage til tidligere AUTO-tilstand. Standardindstillingerne for AUTO-tilstand vises på billede 2.

For at ændre AUTO permanent:

1. Tryk på MODE og + tasten samtidigt i 5 sek. symbolet vil begynde at blinke, og 00:00 vil vises på skærmen.
2. Med + og - tasterne ændres tidsfeltet (frem og tilbage).
3. Ved at trykke på MODE ændres indstillingerne for tidsperioden (brugeren kan vælge mellem: , , ).
4. Programmet starter altid kl. 0.00 og slutter kl. 24.00 eller efter 15 sek. pause – controlleren forlader automatisk indstillingsprogramtilstand og vender tilbage til normal drift.

FROSTSIKRINGSTILSTAND

Beskytter radiatoren mod skader forårsaget af frysende væske (minimumstemperaturen er 5°C). Brugeren har mulighed for at ændre minimumstemperaturen fra 5°C til 15°C (knapper + og -). I frostsikringstilstand forbliver varmeelementerne i OFF-position, indtil temperaturen falder under grænsen. For at indstille FROSTSIKRINGSTILSTAND trykkes på MODE-knappen, indtil vises.

SLUK

For at slukke for varmeelementet trykkes på MODE-knappen, indtil symbolet vises. Det er muligt at slukke for varmeelementet ved at tænde for FROSTSIKRINGSTILSTAND.

INSTALLATION OG KONFIGURATION

Optimal placering af enheden er:

• Anbefalet højde på væggen ~ 1,5..1,8 m.
• Min. 20 cm fra døren og væk fra alle luftstrømme.
• Kolde vægge kan mindske den viste omgivelsestemperatur.
• Bedste position er modsat væg, før endelig installation kontrolleres forbindelsen ved hjælp af funktionen Modtagelsesbekræftelse.
• Tildæk ikke enheden med håndklæder, tøj osv.

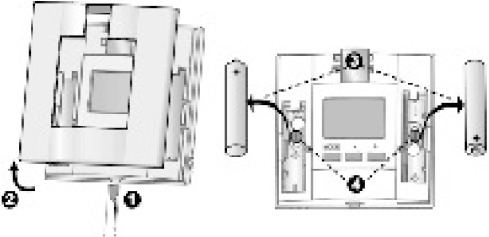

For at se monteringshuller tages frontpanelet af, og batterierne tages ud.

Fig.2: Vægmontering, batteriskift.

MODTAGELSESBEKRÆFTELSE

TF 4-senderen udsender en speciel kontrolkommunikation, når:

• brugeren trykker på en vilkårlig tast
• hver gang tilstande ændres (f.eks. AUTO ændret til FROSTSIKRING).
• i cyklusser – hvert 10. minut, også når der ikke er foretaget ændringer i indstillingen.

Varmemodtageren, der er placeret inden for controllerens rækkevidde og arbejder i fjernbetjeningstilstand, bekræfter hvert korrekt modtaget signal på sit styrepanel (detaljer er tilgængelige i varmelegemets styrepanelmanual).

TIDSINDSTILLING

For at indstille tid:

1. Tryk på MODE-tasten i 5 sek. (time-dioderne vil blinke),
2. Med + og – ændres timen, og godkend derefter ved at trykke på MODE-knappen.
3. Skift minutterne (på samme måde) og tryk derefter på MODE for at afslutte.

AVANCEREDE FUNKTIONER

ÆNDRING AF VIST TEMPERATUR UNDER NORMAL DRIFT

Med standardindstilling viser controlleren den aktuelle omgivelsestemperatur. Ved at trykke på + eller – kan den indstillede temperatur vises i 5 sekunder. Det er muligt at indstille controlleren til at vise den indstillede temperatur eller aktuel tid under normal drift (brugeren kan se andre informationer ved at trykke på + eller – knappen).

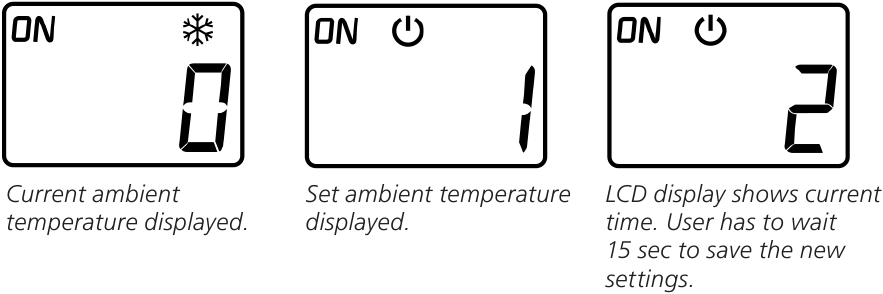

For permanent at ændre den måde, informationen vises på:

1. Tryk på både + og – samtidigt i 5 sekunder - ON-ikonet vil begynde at blinke, og ikonet vil vises.
2. Med + og - tasterne ændres konfigurationen:


KALIBRERING AF TEMPERATURSENSOR

Hvis den viste temperatur afviger fra den faktiske, skal du bruge kalibrering (korrektion) af temperatursensoren (regulering inden for +/-5°C, nøjagtighed 0,1°C).

1. For at kalibrere sensoren trykkes på både + og – knapperne (på skærmen vil ON-ikonet begynde at blinke),
2. Tryk på MODE, så vises,
3. Ved at trykke på + og – tasterne indstilles korrektionsværdien (forudindstillet korrektionsværdi er 0,0°C).
4. Efter 15 sek. vil nye indstillinger blive gemt.

   Eksempel: Sænkning af den viste temperatur med 1,5°C.

ÆNDRING AF KOMMUNIKATIONSKANAL

Med TF 4 fjernstyrede enheder kan brugeren anvende mere end ét par sender og modtager i samme rum. Enheder, der skal samarbejde, skal indstilles på den samme kommunikationskanal (standardindstillingen er 0). For at ændre/indstille kommunikationskanal i TF 4-controlleren:

1. Gå ind i konfigurationsændringstilstand ved at trykke på + og – tasten samtidigt (ON-ikonet blinker),
2. Tryk på MODE, indtil ikonet vises,
3. Med + og - indstilles den korrekte kanal (fra 0 til 3), den samme skal indstilles i modtageren.
4. Vent 15 sek. for at overskrive nye indstillinger.

BATTERISKIFT

TF 4-controlleren signalerer med ikonet, at batterierne er afladet. I denne tilstand er LCD-lyset ikke aktivt og fungerer en måned mere, indtil fuld afladning.

OBS: efterlad ikke afladede batterier inde i enheden, da det kan beskadige enheden og medføre tab af garanti.

Garanti / Bortskaffelse / Tekniske ændringer

Garanti
Produkterne kontrolleres lige inden levering. Hvis der trods dette er en mangel ved dit produkt, bedes du kontakte din forhandler. Medbring venligst din kvittering, da denne skal fremvises ved enhver garantisag. Garantiperioden er 24 måneder fra købsdatoen.

Bortskaffelse
Enheden skal bortskaffes korrekt. Enheden kan afleveres gratis til bortskaffelse hos enhver forhandler.

Tekniske ændringer
Ret til tekniske ændringer i teknologi og design forbeholdes

Dette apparat kan anvendes af børn fra 8 år og opefter og af personer med nedsatte fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden, hvis de er under opsyn eller har modtaget instruktioner om sikker brug af apparatet og forstår de involverede farer. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

Sørg venligst for at placere enheden på et passende og vandtæt underlag, så spildte væsker ikke kan forårsage skade.
