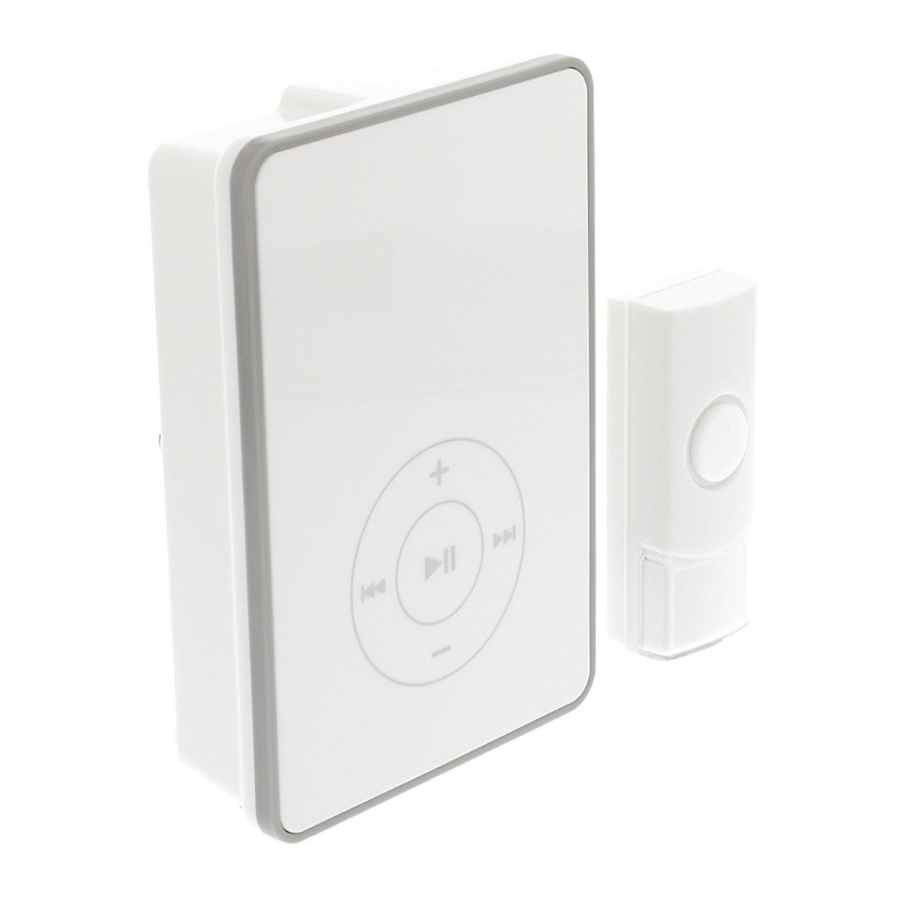

König SAS-WDB211 - Handbuch für drahtlose Türklingel

Inhalt

Beschreibung (Abb. A)

Beschreibung

  1. Sender
  • Beachten Sie Abbildung (Abb. B1), um den Sender zu installieren.
  1. Türklingeltaste
  1. Batteriefach
  • Beachten Sie Abbildung (Abb. B2), um die Batterie einzulegen.
  1. Empfänger
  • Beachten Sie Abbildung (Abb. C1), um den Empfänger zu installieren.
  1. Play (Wiedergabe)/Pause (Pause)-Taste
  • Drücken Sie die Taste, um eine Melodie abzuspielen oder zu pausieren.
  1. Nächste (Weiter)-Taste
  • Drücken Sie die Taste, um die nächste Melodie auszuwählen.
  1. Vorherige (Zurück)-Taste
  • Drücken Sie die Taste, um die vorherige Melodie auszuwählen.
  1. Lautstärke + (Lauter)-Taste
  • Drücken Sie die Taste, um die Lautstärke zu erhöhen.
  1. Lautstärke - (Leiser)-Taste
  • Drücken Sie die Taste, um die Lautstärke zu verringern.
  1. SD/IN-Schalter
  1. Speicherkartensteckplatz (microSD / TransFlash)
  • Stecken Sie eine Speicherkarte in den Speicherkartensteckplatz.
  1. USB-Anschluss
  • Um Melodien vom Computer auf den Empfänger zu kopieren, verbinden Sie das USB-Kabel mit den USB-Anschlüssen des Empfängers und des Computers.
  1. USB-Kabel
  1. Gleichstromeingang (5V)
  • Um den Gleichstromeingang als Stromversorgung zu nutzen, stellen Sie sicher, dass sich keine Batterien im Batteriefach befinden.
  • Schließen Sie ein Netzteil an den Gleichstromeingang des Geräts und an die Steckdose an. Die Betriebsanzeige leuchtet auf.
  1. Betriebsanzeige
  1. Batteriefach
  • Beachten Sie Abbildung (Abb. C2), um die Batterien einzulegen.
  1. CD
  • Die CD enthält eine Musikbearbeitungssoftware, mit der Sie Melodien am Computer bearbeiten können, bevor Sie diese auf die Speicherkarte hochladen.

Verwendung

Koppeln des Empfängers mit dem Sender

  • Entfernen Sie die Batterien aus dem Sender und dem Empfänger.
  • Legen Sie nach 30 Sekunden die Batterien in den Sender und den Empfänger ein.
  • Drücken Sie innerhalb von 15 Minuten die Türklingeltaste am Sender. Der Empfänger ertönt, um anzuzeigen, dass die Kopplung erfolgreich war.

Wiedergabe integrierter Melodien (16 Melodien)

  • Bewegen Sie den SD/IN-Schalter in die Position "IN".
  • Drücken Sie die Wiedergabe-Taste.
  • Drücken Sie die Melodiewahl-Taste, um die Melodie auszuwählen.

Wiedergabe von Melodien von der Speicherkarte

  • Stellen Sie sicher, dass die Speicherkarte in den Speicherkartensteckplatz eingelegt ist.
  • Bewegen Sie den SD/IN-Schalter in die Position "SD".
  • Drücken Sie die Wiedergabe-Taste.
  • Drücken Sie die Melodiewahl-Taste, um die Melodie auszuwählen.

Technische Daten

Stromversorgung

Sender: CR2032, 3 V Gleichstrom (enthalten)

Empfänger:

  • AA, 1,5 V Gleichstrom (3x) (nicht enthalten)
  • Netzteil, 5 V Wechselstrom (nicht enthalten)
Frequenz 433 MHz
Schallpegel 80 dB (innerhalb von 0,5 m)
Reichweite ≤ 200 m (Sichtlinie)
Betriebstemperatur -30°C ~ + 40°C
IP-Schutzart Sender: IP44
Abmessungen (HxBXT)

Sender: 80 x 32 x 21 mm

Empfänger: 140 x 96 x 37 mm

Sicherheit

StromschlaggefahrStromschlaggefahr
"RISK OF ELECTRIC SHOCK" (STROMSCHLAGGEFAHR)
"DO NOT OPEN" (NICHT ÖFFNEN)

  • Um das Risiko eines Stromschlags zu verringern, sollte dieses Produkt nur von einem autorisierten Techniker geöffnet werden, wenn eine Wartung erforderlich ist.
  • Trennen Sie das Produkt vom Stromnetz und anderen Geräten, falls ein Problem auftreten sollte.
  • Lesen Sie das Handbuch vor Gebrauch sorgfältig durch. Bewahren Sie das Handbuch zum späteren Nachschlagen auf.
  • Verwenden Sie das Gerät nur für die vorgesehenen Zwecke. Verwenden Sie das Gerät nicht für andere Zwecke als die im Handbuch beschriebenen.
  • Verwenden Sie das Gerät nicht, wenn Teile beschädigt oder defekt sind. Wenn das Gerät beschädigt oder defekt ist, ersetzen Sie es sofort.
  • Verwenden Sie das Gerät nicht im Freien. Das Gerät ist nur für den Innenbereich geeignet.
  • Setzen Sie das Gerät keinen hohen Temperaturen aus.
  • Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
  • Verwenden Sie das Gerät nicht an Orten mit hoher Luftfeuchtigkeit, wie Badezimmern und Schwimmbädern.
  • Installieren Sie das Gerät nicht in Bereichen, in denen Störungen durch andere Geräte verursacht werden können.
  • Berühren Sie das Gerät nicht mit nassen Händen.

Reinigung und Wartung

  • Reinigen Sie das Innere des Geräts nicht.
  • Verwenden Sie keine Reinigungsmittel oder Scheuermittel.
  • Versuchen Sie nicht, das Gerät zu reparieren. Wenn das Gerät nicht ordnungsgemäß funktioniert, ersetzen Sie es durch ein neues Gerät.
  • Reinigen Sie die Außenseite des Geräts mit einem weichen, feuchten Tuch.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

König SAS-WDB211 - Handbuch für drahtlose Türklingel herunterladen
