König SAS-WDB211 - Upute za bežično zvono za vrata

Sadržaj

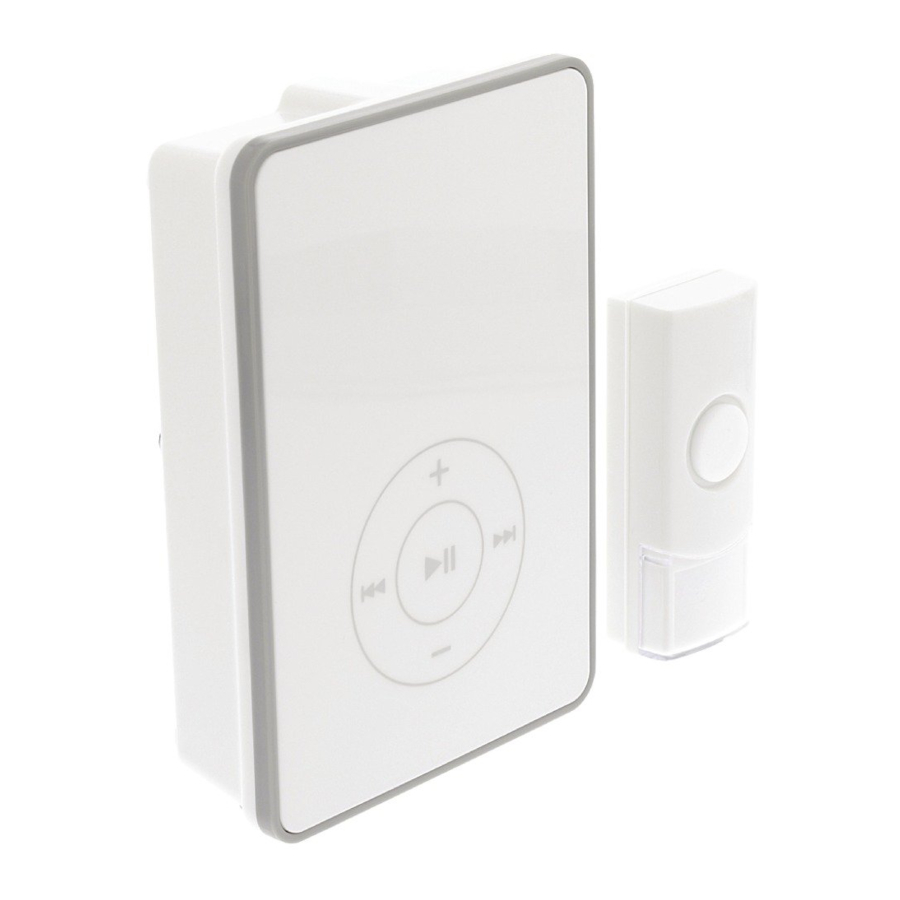

Opis (slika A)

Opis

  1. Odašiljač
  • Pogledajte ilustraciju (slika B1) za instalaciju odašiljača.
  1. Gumb zvona za vrata
  1. Odjeljak za baterije
  • Pogledajte ilustraciju (slika B2) za instalaciju baterije.
  1. Prijemnik
  • Pogledajte ilustraciju (slika C1) za instalaciju prijemnika.
  1. "Play/pause button" (gumb za reprodukciju/pauzu)
  • Pritisnite gumb za reprodukciju ili pauziranje melodije.
  1. "Next button" (sljedeći gumb)
  • Pritisnite gumb za odabir sljedeće melodije.
  1. "Previous button" (prethodni gumb)
  • Pritisnite gumb za odabir prethodne melodije.
  1. "Volume + button" (gumb za glasnoću +)
  • Pritisnite gumb za povećanje glasnoće.
  1. "Volume - button" (gumb za glasnoću -)
  • Pritisnite gumb za smanjenje glasnoće.
  1. SD/IN prekidač
  1. Utor za memorijsku karticu (microSD / TransFlash)
  • Umetnite memorijsku karticu u utor za memorijsku karticu.
  1. USB priključak
  • Za kopiranje melodija s računala na prijemnik, spojite USB kabel na USB priključke prijemnika i računala.
  1. USB kabel
  1. DC ulaz (5V)
  • Da biste koristili DC ulaz kao napajanje, provjerite da nema baterija u odjeljku za baterije.
  • Spojite adapter za napajanje na DC ulaz uređaja i na zidnu utičnicu. Indikator napajanja se uključuje.
  1. Indikator napajanja
  1. Odjeljak za baterije
  • Pogledajte ilustraciju (slika C2) za instalaciju baterija.
  1. CD
  • CD je opremljen softverom za rezanje glazbe za uređivanje melodija na računalu prije prijenosa na memorijsku karticu.

Upotreba

Uparivanje prijemnika s odašiljačem

  • Uklonite baterije iz odašiljača i prijemnika.
  • Nakon 30 sekundi, instalirajte baterije u odašiljač i prijemnik.
  • Pritisnite gumb zvona za vrata na odašiljaču unutar 15 minuta. Prijemnik će se oglasiti kako bi označio da je uparivanje uspješno.

Reprodukcija ugrađenih melodija (16 melodija)

  • Pomaknite SD/IN prekidač u položaj "IN".
  • Pritisnite gumb za reprodukciju (play).
  • Pritisnite gumb za odabir melodije za odabir melodije.

Reprodukcija melodija s memorijske kartice

  • Provjerite je li memorijska kartica umetnuta u utor za memorijsku karticu.
  • Pomaknite SD/IN prekidač u položaj "SD".
  • Pritisnite gumb za reprodukciju (play).
  • Pritisnite gumb za odabir melodije za odabir melodije.

Tehnički podaci

Napajanje

Odašiljač: CR2032, 3 V DC (uključeno)

Prijemnik:

  • AA, 1.5 V DC (3x) (nije uključeno)
  • Adapter za napajanje, 5 V AC (nije uključeno)
Frekvencija 433 MHz
Razina buke 80 dB (unutar 0.5 m)
Radni domet ≤ 200 m (vidljiva linija)
Radna temperatura -30°C ~ + 40°C
IP zaštita Odašiljač: IP44
Dimenzije (VxŠxD)

Odašiljač: 80 x 32 x 21 mm

Prijemnik: 140 x 96 x 37 mm

Sigurnost

opasnost od strujnog udaraopasnost od strujnog udara
RIZIK OD STRUJNOG UDARA
NE OTVARATI

  • Kako bi se smanjio rizik od strujnog udara, ovaj proizvod smije otvoriti samo ovlašteni tehničar kada je potreban servis.
  • Isključite proizvod iz električne mreže i druge opreme ako se pojavi problem.
  • Pažljivo pročitajte priručnik prije uporabe. Sačuvajte priručnik za buduću upotrebu.
  • Uređaj koristite samo za namjeravanu svrhu. Nemojte koristiti uređaj u druge svrhe osim onih opisanih u priručniku.
  • Nemojte koristiti uređaj ako je bilo koji dio oštećen ili neispravan. Ako je uređaj oštećen ili neispravan, odmah ga zamijenite.
  • Nemojte koristiti uređaj na otvorenom. Uređaj je prikladan samo za unutarnju upotrebu.
  • Ne izlažite uređaj visokim temperaturama.
  • Ne izlažite uređaj izravnoj sunčevoj svjetlosti.
  • Nemojte koristiti uređaj na mjestima s visokom vlagom, kao što su kupaonice i bazeni.
  • Nemojte instalirati uređaj u područjima gdje smetnje mogu uzrokovati drugi uređaji.
  • Ne dodirujte uređaj mokrim rukama.

Čišćenje i održavanje

  • Nemojte čistiti unutrašnjost uređaja.
  • Nemojte koristiti otapala za čišćenje ili abrazive.
  • Ne pokušavajte popraviti uređaj. Ako uređaj ne radi ispravno, zamijenite ga novim uređajem.
  • Očistite vanjsku stranu uređaja mekom, vlažnom krpom.
