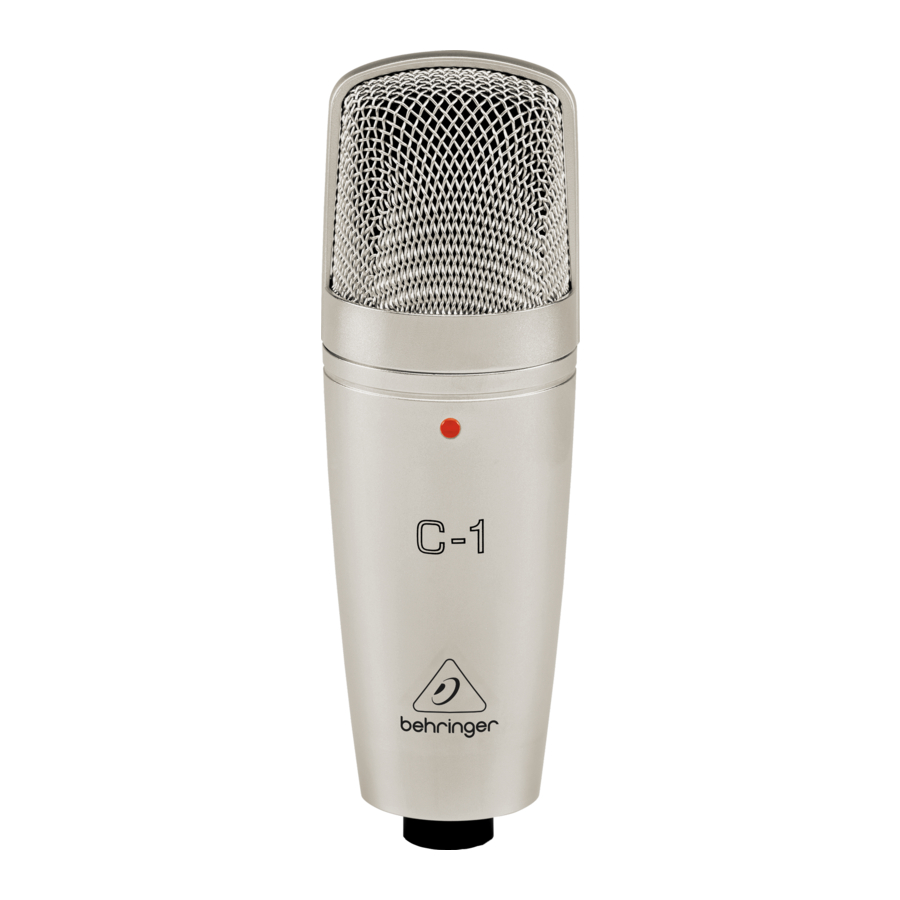

Behringer C-1 - Schnellstartanleitung für Studiokondensatormikrofone
Stromversorgung
Ihr Kondensatormikrofon C-1 benötigt eine Phantomspeisung (+36 bis +52 V). Wenn Ihr C-1 an einen Mikrofonvorverstärker angeschlossen und mit Phantomspeisung versorgt wird, leuchtet die LED am Mikrofon auf. Behringer übernimmt keine Haftung für Schäden, die durch eine defekte Phantomspeisung verursacht werden. Schalten Sie das Beschallungssystem immer stumm, bevor Sie die Phantomspeisung einschalten.
Richtcharakteristik
Ihr C-1 verfügt über eine Kapsel mit Nierencharakteristik und ist ideal für die Aufnahme einzelner Instrumente, Gesang und Sprache. Nierencharakteristik bedeutet, dass der von Quellen vor dem Mikrofon erzeugte Schall stark aufgenommen wird. Sie wird oft in Aufnahmesituationen verwendet, da diese Richtcharakteristik die Aufnahme von Geräuschen hinter dem Mikrofon reduziert.
Mikrofoninstallation
An Ihrem Mikrofon befindet sich ein Adapter, mit dem Sie es an Mikrofonständern mit metrischem (Europa) oder zölligem (Nordamerika) Gewinde montieren können. Demontieren Sie das Mikrofon zunächst vom Stativadapter, indem Sie die Feingewinde-Schulterschraube am unteren Ende des Mikrofons lösen. Befestigen Sie den Adapter am Mikrofonstativ, setzen Sie das Mikrofon hinein und ziehen Sie die Schraube wieder fest.
Grundsätzlich sollte das Mikrofon im Stativadapter aufrecht stehen und im rechten Winkel zur Schallquelle zeigen. Der Winkel des Mikrofons zur Schallquelle beeinflusst den Klang der Aufnahme; experimentieren Sie daher mit verschiedenen Positionen, bis Sie den gewünschten Klang erzielen. Dazu können Sie das Mikrofon im Stativadapter drehen, indem Sie die Schraube etwas lösen und wieder festziehen.
Bei Bedarf können Sie das Mikrofon mithilfe des Gelenks am Mikrofonstativ aus seiner vertikalen Position biegen.
Bitte achten Sie darauf, den Mikrofonschaft mit Sorgfalt zu behandeln, um eine Beschädigung des Schraubgewindes zu vermeiden. Wenden Sie unter keinen Umständen übermäßige Kraft an.
Selbstverständlich können Sie das C-1 vom Stativadapter abnehmen und an einer handelsüblichen Mikrofonspinne befestigen.
Audioanschluss
Verwenden Sie ein symmetrisches XLR-Mikrofonkabel mit folgender Pinbelegung:
Pin 1 = Schirmung; Pin 2 = +; Pin 3 = -. Da Ihr C-1 durchweg vergoldete Kontaktpunkte aufweist, empfehlen wir Ihnen, nur Mikrofonkabel mit vergoldeten Steckern zu verwenden.
Pegelregelung/Anpassung des Grundklangs
Stellen Sie den Gain-Regler im Mikrofonkanal Ihres Mischpults so ein, dass die Peak-LED nur gelegentlich oder gar nicht aufleuchtet. Die EQ-Regler im Mikrofonkanal sollten zunächst auf Mittelstellung eingestellt werden. Um den gewünschten Klang zu erzielen, versuchen Sie, die Mikrofonposition relativ zur Schallquelle zu ändern oder das Mikrofon im Aufnahmeraum Ihres Studios zu bewegen. Auch die Anpassung des Winkels, in dem Wände zur Schallquelle stehen, kann hilfreich sein. Erst wenn der gewünschte Grundklang erreicht ist, sollten Sie Equalizer und Signalprozessoren einsetzen, falls überhaupt (denken Sie daran: weniger ist oft mehr!)
Aufgrund des extrem linearen Frequenzgangs und der hohen Klangauflösung Ihres C-1 ist keine Hochfrequenz-"EQing" (Entzerrung) erforderlich, die das Signal stark beeinflussen und den Rauschpegel unnötig erhöhen kann. Das C-1 bietet die viel gewünschte Transparenz, die oft bei Aufnahme und Mischung verloren geht.

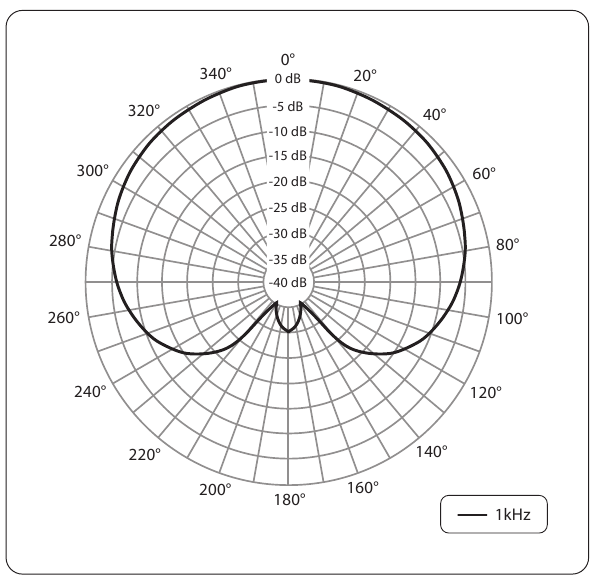

Richtcharakteristik

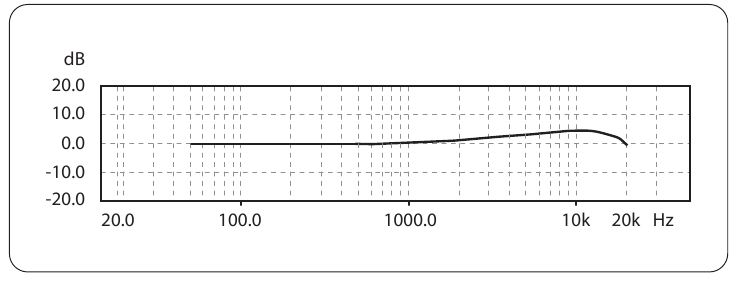

Frequenzgang
Technische Daten
| Wandlertyp | Kondensator, 16 mm |
| Richtcharakteristik | Niere |
| Anschluss: | vergoldeter symmetrischer XLR-Stecker |
| Leerlaufempfindlichkeit | -33 ± 2 dBV (0 dBV = 1 V/Pa) |
| Frequenzgang | 40 Hz - 20 kHz |
| Max. Schalldruckpegel (1% THD @ 1 kHz) | 136 dB |
| Nennimpedanz | 100 Ω |
| Lastimpedanz | >1 kΩ |
| Netzspannung/Sicherung | |
| Versorgungsspannung | +36 - 52 V |
| Versorgungsstrom | 2,5 mA |
| Physikalische Daten/Gewicht | |
| Abmessungen | Ø Schaft: 54 mm |
| Länge: 180 mm | |
| Gewicht | ca. 0,42 kg |
HAFTUNGSAUSSCHLUSS
Music Tribe übernimmt keine Haftung für Verluste, die einer Person entstehen, die sich ganz oder teilweise auf hierin enthaltene Beschreibungen, Fotografien oder Aussagen verlässt. Technische Daten, Aussehen und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone und Coolaudio sind Marken oder eingetragene Marken von Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle Rechte vorbehalten.
BESCHRÄNKTE GARANTIE
Für die geltenden Garantiebedingungen und weitere Informationen zur eingeschränkten Garantie von Music Tribe finden Sie die vollständigen Details online unter musictribe.com/warranty.
