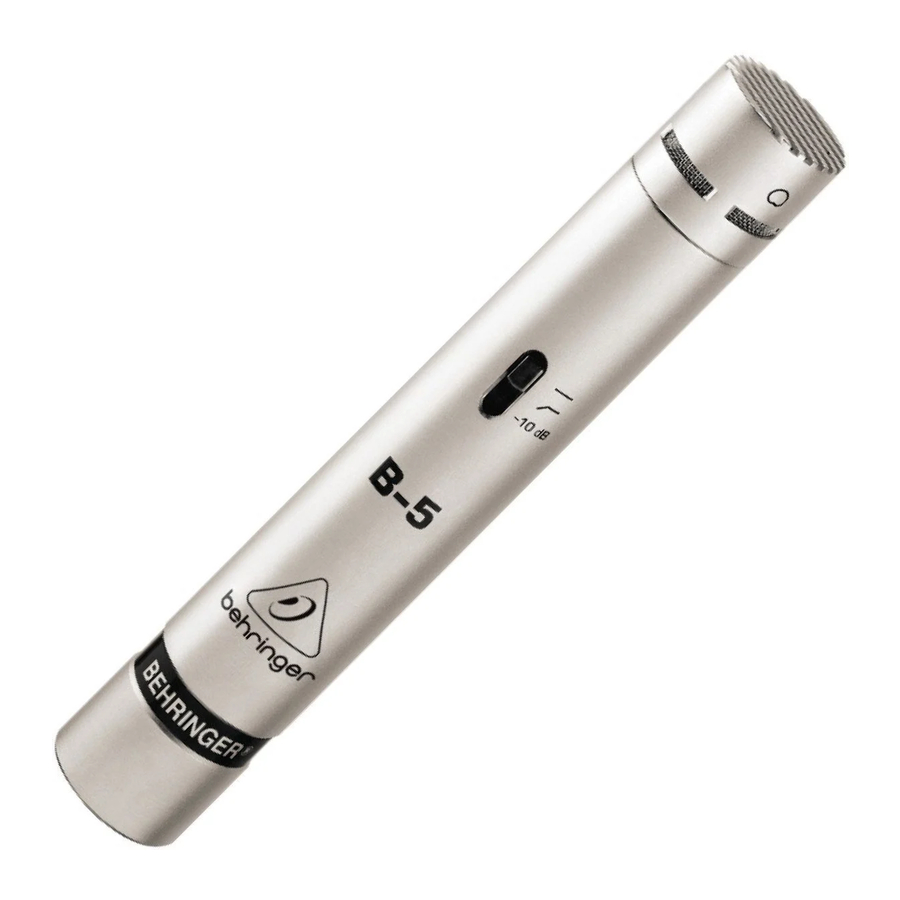

Behringer B-5 - Handbuch zum Studio-Kondensatormikrofon mit goldbedampfter Membran

Stromversorgung

Zum Betrieb Ihres Mikrofons ist eine Phantomspeisung (+48 V) erforderlich. Für Schäden an Ihrem B-5, die durch eine defekte Phantomspeisung verursacht werden, übernehmen wir keine Haftung. Bevor Sie die Phantomspeisung aktivieren, schalten Sie Ihr Wiedergabesystem stumm und verbinden Sie das B-5 mit dem Mikrofoneingang Ihres Mischpults. Nach dem Aktivieren der Phantomspeisung benötigt das B-5 einige Sekunden, um sich zu stabilisieren.

Richtcharakteristik

Ihr B-5 wurde mit zwei Kapseln geliefert, die unterschiedliche Aufnahmemuster ermöglichen: Niere () und Kugel ().

Wenn Sie die Kapsel mit Nierencharakteristik verwenden, ist das Aufnahmemuster so, dass der von vor dem Mikrofon befindlichen Schallquellen erzeugte Schall stark aufgenommen wird, während Schallquellen von der Seite weniger ausgeprägt aufgenommen werden. Daher ist die Kapsel mit Nierencharakteristik ideal für die gerichtete Aufnahme akustischer Instrumente. Sie wird häufig in Aufnahmesituationen eingesetzt, in denen mehrere Schallquellen vorhanden sind. Da diese Kapsel die Aufnahme von seitlich des Mikrofons befindlichen Geräuschen selektiv abschwächt, können Sie auf diese Weise eine gute Trennung der Schallquellen erreichen und so Rückkopplungen leicht vermeiden.

Der sogenannte Nahbesprechungseffekt ist typisch für Mikrofone mit Nierencharakteristik. Je nach Abstand zwischen Mikrofon und Schallquelle tritt eine leichte Anhebung im unteren Frequenzbereich auf. Je kürzer der Abstand, desto ausgeprägter ist dieser Effekt. Durch geschickte Wahl der Position und des Winkels Ihres Mikrofons können Sie den Nahbesprechungseffekt effektiv manipulieren und so den Klang Ihrer Aufnahme beeinflussen. Experimentieren Sie mit verschiedenen Positionen, um mehr Erfahrung zu sammeln.

Der Nahbesprechungseffekt tritt bei der Kapsel mit Kugelcharakteristik nicht auf; ihre Stärke ist ihr ultra-linearer Frequenzgang. Mit dieser Richtcharakteristik nimmt Ihr B-5 einen großen Teil des diffusen Raumklangs auf und ist daher besonders gut für atmosphärische, natürlich klingende Aufnahmen geeignet. Ebenso können Sie die Kapsel mit Kugelcharakteristik in Situationen verwenden, in denen mehrere Schallquellen (z. B. eine Gesangsgruppe) gemeinsam aufgenommen werden müssen.

Low-Cut-Filter und Pegelabschwächung (-10 dB)

Das B-5 verfügt über einen schaltbaren Low-Cut-Filter, der tieffrequente Geräusche wie Trittschall eliminiert. Stellen Sie den Schalter in die mittlere Position, um den Low-Cut-Filter zu aktivieren.

Für Situationen, in denen das Mikrofon extrem hohen Schalldruckpegeln ausgesetzt ist, verfügt das B-5 über eine schaltbare Pegelabschwächung ("Pad").
Wenn sich der Schalter in der Position "-10 dB" befindet, ist die Pegelabschwächung aktiviert.

Wenn sich der Schalter in der obersten Position befindet, wird das Signal in keiner Weise beeinflusst.

Mikrofoninstallation

Zur ordnungsgemäßen Befestigung Ihres Mikrofons an einem Mikrofonstativ ist eine Klammer im Lieferumfang enthalten.
Schrauben Sie diese Klammer zuerst auf Ihr Stativ, bevor Sie das Mikrofon selbst befestigen.

Wechseln der Mikrofonkapseln

Wenn Ihr B-5 das Montagewerk verlässt, ist die Kapsel mit Nierencharakteristik auf seinen Schaft geschraubt. Um die Kapsel zu lösen, halten Sie den Schaft fest und schrauben Sie die Kapsel gegen den Uhrzeigersinn ab.

• Achten Sie beim Einbau einer Kapsel darauf, sowohl die Kapsel als auch den Mikrofonschaft sorgfältig zu behandeln, um eine Beschädigung des Schraubgewindes zu vermeiden. Wenden Sie unter keinen Umständen übermäßige Kraft an.

Audioanschluss

Um das B-5 an Ihr Gerät anzuschließen, verwenden Sie ein symmetrisches XLR-Mikrofonkabel mit folgender Pinbelegung: Pin 1 = Abschirmung, Pin 2 = +, Pin 3 = -. Da alle Kontaktpunkte des B-5 vergoldet sind, sollte auch Ihr Mikrofonkabel, wenn möglich, vergoldete Anschlüsse aufweisen.

Pegeleinstellung/Anpassen des Grundklangs

Stellen Sie den Gain-Regler im Mikrofonkanal Ihres Mischpults so ein, dass die Peak-LED nur gelegentlich oder gar nicht aufleuchtet. Die EQ-Regler im Mikrofonkanal sollten zunächst in Mittelstellung stehen; Low-Cut-Filter und Pegelabschwächung sollten ausgeschaltet sein. Versuchen Sie, den gewünschten Klang durch Experimentieren mit der Mikrofonposition zu erzielen. Oft ist es sinnvoll, akustische Abschirmungen ("baffles") in verschiedenen Winkeln zur Signalquelle aufzustellen. Erst wenn der gewünschte Grundklang erreicht ist, sollten Sie Equalizer und Signalprozessoren einsetzen, falls überhaupt. Denken Sie daran: Weniger ist oft mehr!

Spezifikationen
