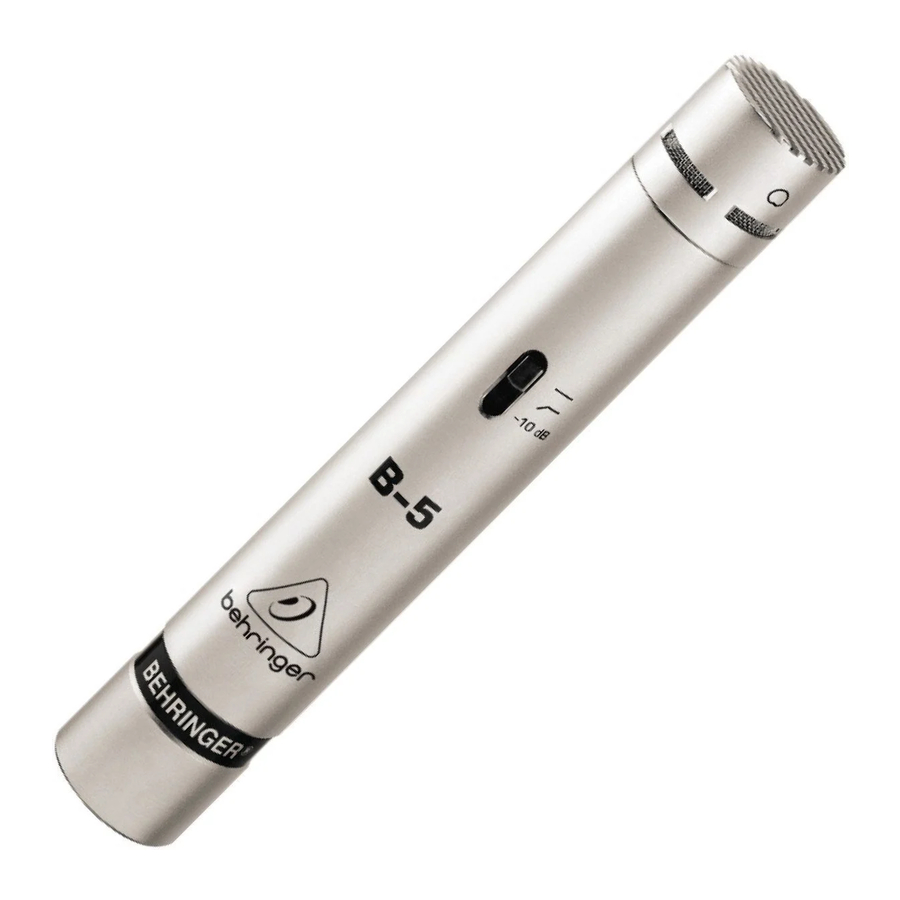

Manual del Micrófono de Condensador de Estudio con Diafragma Pulverizado en Oro Behringer B-5

Fuente de Alimentación

Se requiere alimentación phantom (+48 V) para operar su micrófono. No asumimos ninguna responsabilidad por los daños causados a su B-5 por una alimentación phantom defectuosa. Antes de activar la alimentación phantom, silencie su sistema de reproducción y conecte el B-5 a la entrada de micrófono de su consola de mezclas. Después de activar la alimentación phantom, el B-5 requiere varios segundos para estabilizarse.

Patrón polar

Su B-5 fue entregado con dos cápsulas que permiten diferentes patrones de captación: cardioide () y omnidireccional ().

Si utiliza la cápsula de patrón cardioide, el patrón de captación es tal que el sonido producido por las fuentes ubicadas frente al micrófono se capta fuertemente, mientras que las fuentes de sonido a los lados se captan con menos pronunciación. Por lo tanto, la cápsula de patrón cardioide es ideal para la captación direccional de instrumentos acústicos. A menudo se utiliza en situaciones de grabación en las que hay varias fuentes de sonido presentes. Dado que esta cápsula atenúa selectivamente la captación de sonidos ubicados a los lados del micrófono, de esta manera puede lograr una buena separación de las fuentes de sonido, evitando así fácilmente la retroalimentación.

El llamado efecto de proximidad es típico de los micrófonos con el patrón de captación cardioide. Dependiendo de la distancia entre el micrófono y la fuente de sonido, se produce un ligero aumento en el rango de frecuencia más baja. Cuanto más corta sea la distancia, más pronunciado será este efecto. Al seleccionar inteligentemente la posición y el ángulo de su micrófono, puede manipular eficazmente el efecto de proximidad y, por lo tanto, afectar el sonido de su grabación. Experimente con varias posiciones para obtener más experiencia.

El efecto de proximidad no se produce con la cápsula que presenta el patrón de captación omnidireccional; su fuerza es su respuesta de frecuencia ultra lineal. Con este patrón de captación, su B-5 capta una gran parte del sonido ambiental difuso y, por lo tanto, es particularmente adecuado para grabaciones atmosféricas y de sonido natural. Del mismo modo, también puede utilizar la cápsula de patrón de captación omnidireccional en situaciones en las que varias fuentes de sonido (por ejemplo, un grupo de cantantes) deben captarse juntas.

Filtro de Corte de Graves y Atenuación de Nivel (-10 dB)

El B-5 cuenta con un filtro de corte de graves conmutable que elimina el ruido de baja frecuencia, como el retumbar del suelo. Coloque el interruptor en su posición central para activar el filtro de corte de graves.

Para situaciones en las que el micrófono está expuesto a niveles de presión sonora extremadamente altos, el B-5 cuenta con una atenuación de nivel conmutable ("pad").
Cuando el interruptor está en su posición "-10 dB", la atenuación de nivel está activada.

Cuando el interruptor está en su posición más alta, la señal no se ve influenciada de ninguna manera.

Instalación del Micrófono

Para fijar correctamente su micrófono a un soporte de micrófono, se incluye una abrazadera.
Primero atornille esta abrazadera a su soporte antes de fijar el micrófono en sí.

Cambio de Cápsulas de Micrófono

Cuando su B-5 sale de la planta de ensamblaje, tiene la cápsula de patrón de captación cardioide atornillada a su eje. Para aflojar la cápsula, sujete firmemente el eje y desenrosque la cápsula girándola en sentido contrario a las agujas del reloj.

• Al instalar una cápsula, asegúrese de manipular tanto la cápsula como el eje del micrófono con atención y cuidado para evitar dañar la rosca del tornillo. En ninguna situación debe aplicar fuerza excesiva.

Conexión de Audio

Para conectar el B-5 a su equipo, utilice un cable de micrófono XLR balanceado con la siguiente asignación de pines: Pin 1 = blindaje, pin 2 = +, pin 3 = -. Dado que todos los puntos de contacto del B-5 están chapados en oro, su cable de micrófono también debe contar con conectores chapados en oro, si es posible.

Ajuste de Nivel/Ajuste del Sonido Básico

Ajuste el control de ganancia en el canal de micrófono de su consola de mezclas de modo que el LED de pico se ilumine solo ocasionalmente o nunca. Los controles de ecualización en el canal de micrófono deben ajustarse a la posición de recorrido medio para empezar; el filtro de corte de graves y la atenuación de nivel deben estar desactivados. Intente lograr el sonido deseado experimentando con la posición del micrófono. A menudo, será útil configurar barreras acústicas ("baffles") en varios ángulos hacia la fuente de señal. Solo cuando se haya logrado el sonido básico deseado, debe empezar a utilizar ecualizadores y procesadores de señal, si es que los hay. Recuerde: ¡menos es a menudo más!
