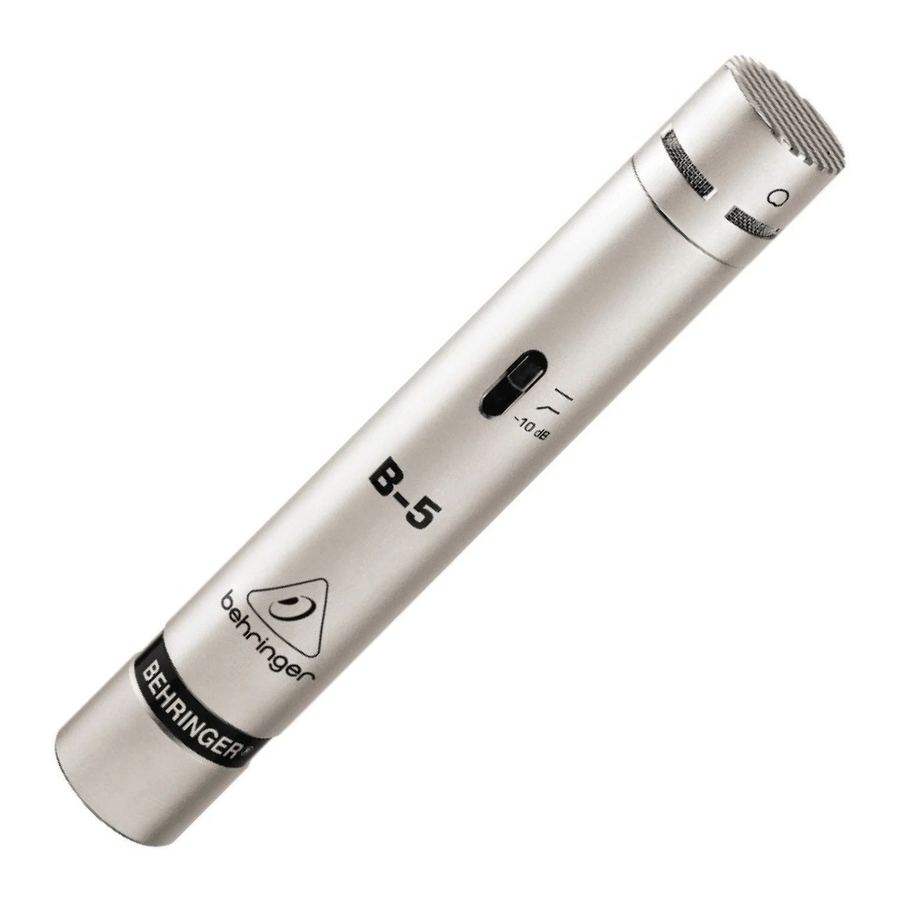

Behringer B-5 - kullalla päällystetty kalvo studiokondensaattorimikrofonin käyttöohje

Virtalähde

Mikrofonin käyttö vaatii phantom-virtaa (+48 V). Emme ota vastuuta B-5:lle aiheutuneista vahingoista, jotka johtuvat viallisesta phantom-virrasta. Ennen phantom-virran kytkemistä mykistä toistojärjestelmäsi ja kytke B-5 miksauspöydän mikrofonituloon. Phantom-virran kytkemisen jälkeen B-5 tarvitsee useita sekunteja vakiintuakseen.

Suuntakuvio

B-5 toimitettiin kahdella kapselilla, jotka mahdollistavat erilaiset suuntakuviot: kardioidi () ja omnidirectional (ympärisäteilevä) ().

Jos käytät kardioidi-kuviokapselia, suuntakuvio on sellainen, että mikrofonin edessä olevien lähteiden tuottama ääni poimitaan voimakkaasti, kun taas sivulla olevat äänilähteet poimitaan vähemmän selvästi. Siksi kardioidi-kuviokapseli on ihanteellinen akustisten instrumenttien suuntaavaan poimintaan. Sitä käytetään usein äänitystilanteissa, joissa on useita äänilähteitä. Koska tämä kapseli vaimentaa valikoivasti mikrofonin sivulla olevien äänien poimintaa, tällä tavalla voit saavuttaa hyvän äänilähteiden erottelun ja välttää siten helposti kiertoa.

Ns. läheisyysvaikutus on tyypillinen mikrofoneille, joissa on kardioidi-suuntakuvio. Mikrofonin ja äänilähteen välisestä etäisyydestä riippuen alataajuusalueella tapahtuu lievää nousua. Mitä lyhyempi etäisyys, sitä voimakkaampi tämä vaikutus on. Valitsemalla mikrofonin sijainnin ja kulman älykkäästi voit tehokkaasti manipuloida läheisyysvaikutusta ja siten vaikuttaa äänityksesi ääneen. Kokeile eri asentoja saadaksesi enemmän kokemusta.

Läheisyysvaikutusta ei esiinny kapselissa, jossa on omnidirectional (ympärisäteilevä) -suuntakuvio; sen vahvuus on sen erittäin lineaarinen taajuusvaste. Tällä suuntakuviolla B-5 poimii suuren osan hajanaista ambienssiääntä ja sopii siksi erityisen hyvin tunnelmallisiin, luonnollisen kuuloisille äänityksille. Samoin voit käyttää omnidirectional (ympärisäteilevä) -suuntakuviokapselia myös tilanteissa, joissa useita äänilähteitä (esim. lauluryhmä) on poimittava yhdessä.

Low Cut -suodatin ja tason vaimennus (-10 dB)

B-5:ssä on kytkettävä low-cut (alileikkuri) -suodatin, joka poistaa matalataajuisen kohinan, kuten lattian jyrinän. Aseta kytkin keskiasentoon aktivoidaksesi low-cut (alileikkuri) -suodattimen.

Tilanteissa, joissa mikrofoni altistuu erittäin korkeille äänenpainetasoille, B-5:ssä on kytkettävä tason vaimennus ("pad" (vaimennin)).
Kun kytkin on "-10 dB" -asennossa, tason vaimennus on aktivoitu.

Kun kytkin on ylimmässä asennossa, signaaliin ei vaikuteta millään tavalla.

Mikrofonin asennus

Mikrofonin kiinnittämiseksi kunnolla mikrofonitelineeseen mukana on puristin.
Ruuvaa ensin tämä puristin telineeseen ennen mikrofonin kiinnittämistä.

Mikrofonikapselien vaihtaminen

Kun B-5 poistuu tehtaalta, siinä on kardioidi-suuntakuviokapseli ruuvattuna akseliinsa. Kapselin löysäämiseksi pidä akselista tiukasti kiinni ja kierrä kapseli irti vastapäivään.

• Kun asennat kapselia, käsittele sekä kapselia että mikrofonin akselia huolellisesti, jotta vältät ruuvikierteen vahingoittumisen. Missään tilanteessa ei saa käyttää liiallista voimaa.

Ääniliitäntä

Liitä B-5 laitteistoosi käyttämällä balansoitu XLR-mikrofonikaapeli seuraavalla pinnijaolla: Pin 1 = suojaus, pin 2 = +, pin 3 = -. Koska kaikki B-5:n kosketuspinnat on kullattu, myös mikrofonikaapelissasi tulisi olla kullatut liittimet, jos mahdollista.

Tason asetus/perusäänen säätäminen

Säädä miksauspöydän mikrofonikanavan gain-säädintä siten, että huippu-LED syttyy vain satunnaisesti tai ei ollenkaan. Mikrofonikanavan EQ-säätimien tulisi olla keskiasennossa aluksi; low-cut (alileikkuri) -suodattimen ja tason vaimennuksen tulisi olla pois päältä. Yritä saavuttaa haluttu ääni kokeilemalla mikrofonin sijaintia. Usein on hyödyllistä asettaa akustisia esteitä ("baffles" (äänieristeitä)) eri kulmiin signaalilähdettä kohti. Vasta kun haluttu perusääni on saavutettu, sinun tulisi alkaa käyttää equalisaattoreita ja signaaliprosessoreita, jos ollenkaan. Muista: vähemmän on usein enemmän!
