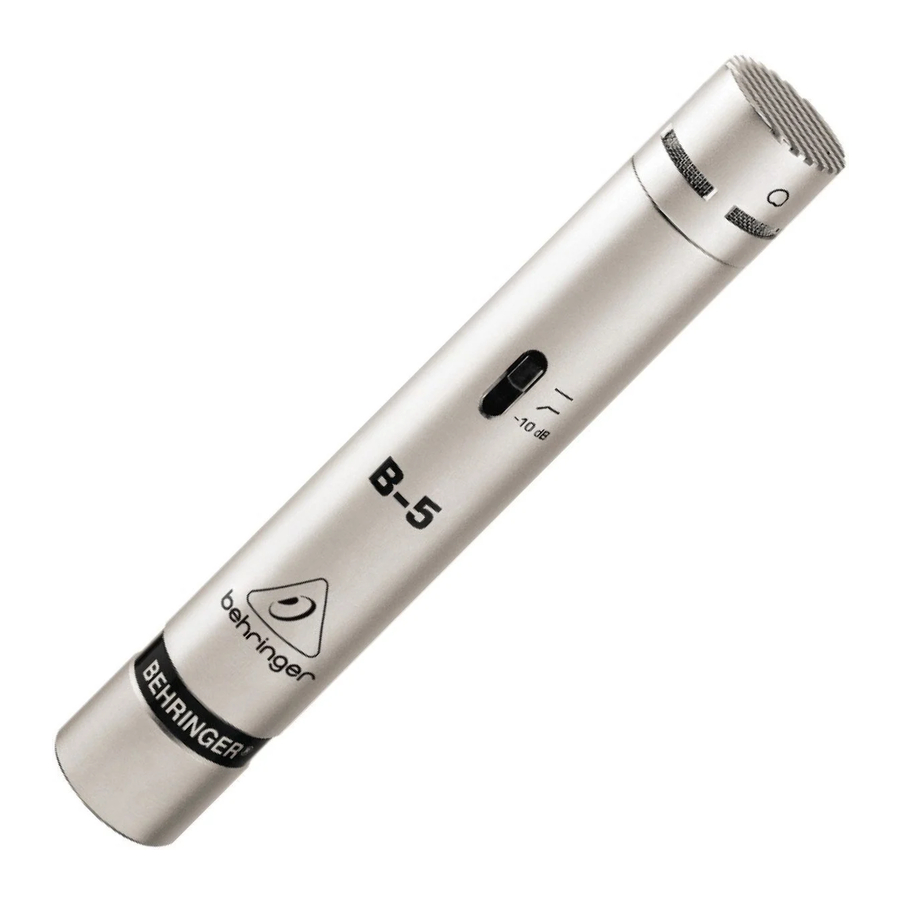

Behringer B-5 - Manualul Microfonului Condensator de Studio cu Diafragmă Acoperită cu Aur

Alimentare

Pentru a opera microfonul, este necesară o alimentare fantomă (+48 V). Nu ne asumăm nicio responsabilitate pentru daunele cauzate microfonului dumneavoastră B-5 prin alimentare fantomă defectuoasă. Înainte de a activa alimentarea fantomă, opriți sunetul sistemului dumneavoastră de redare și conectați B-5 la intrarea de microfon a consolei dumneavoastră de mixare. După activarea alimentării fantomă, B-5 necesită câteva secunde pentru a se stabiliza.

Diagrama polară

B-5-ul dumneavoastră a fost livrat cu două capsule care permit diferite diagrame de captare: cardioidă () și omnidirecțională ().

Dacă utilizați capsula cu diagramă cardioidă, diagrama de captare este astfel încât sunetul produs de sursele situate în fața microfonului este captat puternic, în timp ce sursele de sunet laterale sunt captate mai puțin pronunțat. Prin urmare, capsula cu diagramă cardioidă este ideală pentru captarea direcțională a instrumentelor acustice. Este adesea utilizată în situații de înregistrare în care sunt prezente mai multe surse de sunet. Deoarece această capsulă reduce selectiv captarea sunetelor situate lateral față de microfon, în acest fel puteți obține o bună separare a surselor de sunet, evitând astfel cu ușurință feedback-ul.

Așa-numitul efect de proximitate este tipic pentru microfoanele cu diagramă de captare cardioidă. În funcție de distanța dintre microfon și sursa de sunet, apare o ușoară creștere a intervalului de frecvențe joase. Cu cât distanța este mai scurtă, cu atât acest efect este mai pronunțat. Selectând inteligent poziția și unghiul microfonului dumneavoastră, puteți manipula efectiv efectul de proximitate și, astfel, puteți afecta modul în care sună înregistrarea dumneavoastră. Experimentați cu diverse poziții pentru a câștiga mai multă experiență.

Efectul de proximitate nu apare cu capsula care are diagrama de captare omnidirecțională; punctul său forte este răspunsul său de frecvență ultra-liniar. Cu această diagramă de captare, B-5-ul dumneavoastră captează o mare parte din sunetul ambiental difuz și, prin urmare, este deosebit de potrivit pentru înregistrări atmosferice, cu sunet natural. În mod similar, puteți utiliza, de asemenea, capsula cu diagramă de captare omnidirecțională în situații în care mai multe surse de sunet (de exemplu, un grup de cântăreți) trebuie captate împreună.

Filtru Low Cut și Atenuare de Nivel (-10 dB)

B-5 dispune de un filtru low-cut comutabil care elimină zgomotul de joasă frecvență, cum ar fi zgomotul de podea. Setați comutatorul în poziția sa de mijloc pentru a activa filtrul low-cut.

Pentru situațiile în care microfonul este expus la niveluri de presiune sonoră extrem de ridicate, B-5 dispune de o atenuare de nivel comutabilă ("pad").
Când comutatorul este în poziția sa "-10 dB", atenuarea de nivel este activată.

Când comutatorul este în poziția sa cea mai de sus, semnalul nu este influențat în niciun fel.

Instalarea Microfonului

Pentru a atașa corect microfonul dumneavoastră la un stativ de microfon, este inclusă o clemă.
Mai întâi înșurubați această clemă pe stativ înainte de a atașa microfonul în sine.

Schimbarea Capsulelor Microfonului

Când B-5-ul dumneavoastră părăsește fabrica de asamblare, are capsula cu diagramă de captare cardioidă înșurubată pe arborele său. Pentru a slăbi capsula, țineți ferm arborele și deșurubați capsula rotind-o în sens invers acelor de ceasornic.

• Când instalați o capsulă, vă rugăm să vă asigurați că manevrați atât capsula, cât și arborele microfonului cu atenție și grijă pentru a evita deteriorarea filetului șurubului. În nicio situație nu trebuie să aplicați forță excesivă.

Conexiune Audio

Pentru a conecta B-5 la echipamentul dumneavoastră, utilizați un cablu de microfon XLR echilibrat cu următoarea atribuire a pinilor: Pin 1 = ecranare, pin 2 = +, pin 3 = -. Deoarece toate punctele de contact ale B-5 sunt placate cu aur, cablul dumneavoastră de microfon ar trebui să aibă și conectori placați cu aur, dacă este posibil.

Setarea Nivelului/Ajustarea Sunetului de Bază

Ajustați controlul de câștig în canalul de microfon al consolei dumneavoastră de mixare astfel încât LED-ul de vârf să se aprindă doar ocazional sau deloc. Comenzile EQ din canalul de microfon ar trebui să fie setate în poziția de mijloc pentru început; filtrul low-cut și atenuarea de nivel ar trebui să fie oprite. Încercați să obțineți sunetul dorit experimentând cu poziția microfonului. Adesea, va fi util să configurați bariere acustice ("baffles") la diferite unghiuri față de sursa de semnal. Numai atunci când sunetul de bază dorit a fost obținut, ar trebui să începeți să utilizați egalizatoare și procesoare de semnal, dacă este cazul. Amintiți-vă: mai puțin este adesea mai mult!
