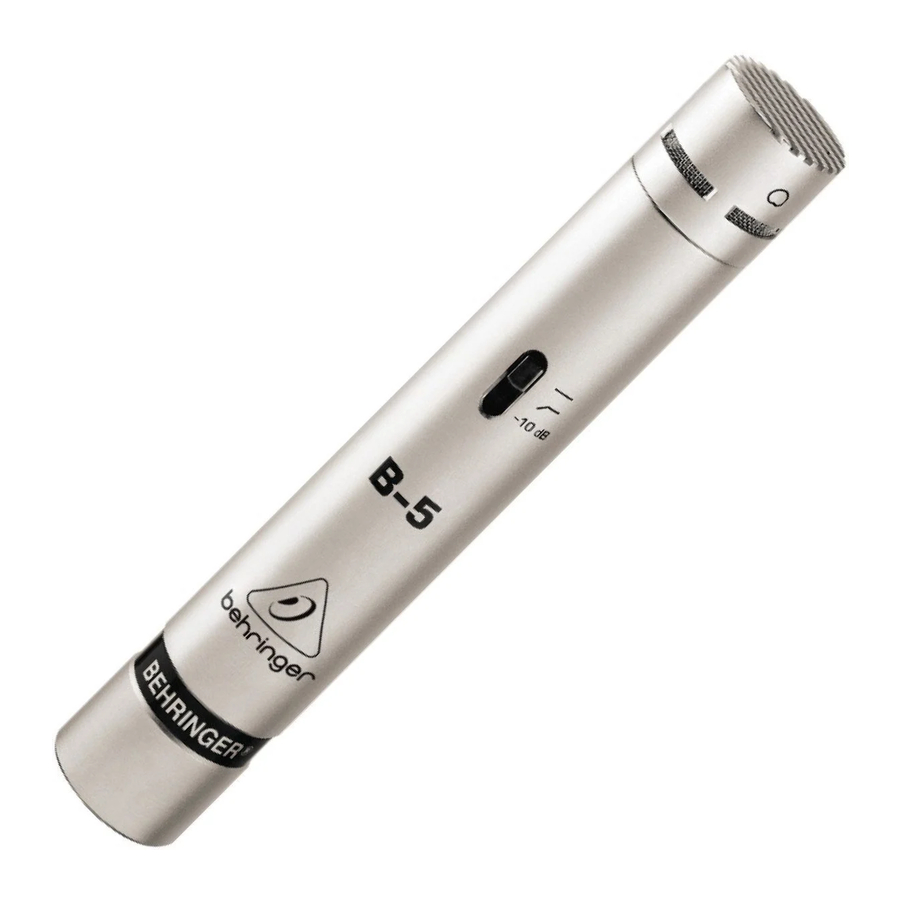

Behringer B-5 - Manuál ku štúdiovému kondenzátorovému mikrofónu s pozlátenou membránou

Napájanie

Na prevádzku mikrofónu je potrebné fantómové napájanie (+48 V). Nezodpovedáme za škody spôsobené na vašom B-5 v dôsledku chybného fantómového napájania. Pred aktiváciou fantómového napájania stlmte prehrávací systém a pripojte B-5 k mikrofónovému vstupu vášho mixážneho pultu. Po aktivácii fantómového napájania potrebuje B-5 niekoľko sekúnd na stabilizáciu.

Smerová charakteristika

Váš B-5 bol dodaný s dvoma kapsulami, ktoré umožňujú rôzne snímacie charakteristiky: kardioidnú () a všesmerovú ().

Ak používate kapsulu s kardioidnou charakteristikou, snímacia charakteristika je taká, že zvuk produkovaný zdrojmi umiestnenými pred mikrofónom je silne snímaný, zatiaľ čo zdroje zvuku po stranách sú snímané menej výrazne. Preto je kapsula s kardioidnou charakteristikou ideálna na smerové snímanie akustických nástrojov. Často sa používa v nahrávacích situáciách, v ktorých je prítomných niekoľko zdrojov zvuku. Keďže táto kapsula selektívne stlmí snímanie zvukov umiestnených po stranách mikrofónu, týmto spôsobom môžete dosiahnuť dobré oddelenie zdrojov zvuku, čím sa ľahko vyhnete spätnej väzbe.

Takzvaný proximity efekt je typický pre mikrofóny s kardioidnou snímacou charakteristikou. V závislosti od vzdialenosti medzi mikrofónom a zdrojom zvuku dochádza k miernemu zvýšeniu v rozsahu nižších frekvencií. Čím kratšia je vzdialenosť, tým výraznejší je tento efekt. Dômyselným výberom polohy a uhla mikrofónu môžete efektívne manipulovať s proximity efektom a ovplyvniť tak zvuk vašej nahrávky. Experimentujte s rôznymi polohami, aby ste získali viac skúseností.

Proximity efekt sa nevyskytuje pri kapsule s všesmerovou snímacou charakteristikou; jej silnou stránkou je jej ultra-lineárna frekvenčná odozva. S touto snímacou charakteristikou váš B-5 sníma veľkú časť difúzneho okolitého zvuku, a preto je obzvlášť vhodný pre atmosférické, prirodzene znejúce nahrávky. Podobne môžete použiť kapsulu s všesmerovou snímacou charakteristikou aj v situáciách, v ktorých je potrebné snímať spolu niekoľko zdrojov zvuku (napr. skupinu spevákov).

Low Cut-Filter (filter nízkych frekvencií) a útlm úrovne (-10 dB)

B-5 je vybavený prepínateľným low-cut filtrom (filter nízkych frekvencií), ktorý eliminuje nízkofrekvenčný šum, ako napríklad dunenie podlahy. Prepnite prepínač do strednej polohy, aby ste aktivovali low-cut filter (filter nízkych frekvencií).

Pre situácie, v ktorých je mikrofón vystavený extrémne vysokým hladinám akustického tlaku, je B-5 vybavený prepínateľným útlmom úrovne ("pad").
Keď je prepínač v polohe "-10 dB", útlm úrovne je aktivovaný.

Keď je prepínač v najvyššej polohe, signál nie je žiadnym spôsobom ovplyvnený.

Inštalácia mikrofónu

Na správne pripevnenie mikrofónu k mikrofónovému stojanu je súčasťou balenia svorka.
Najprv priskrutkujte túto svorku na stojan pred pripevnením samotného mikrofónu.

Výmena mikrofónových kapsúl

Keď váš B-5 opúšťa montážny závod, má na hriadeli priskrutkovanú kapsulu s kardioidnou snímacou charakteristikou. Ak chcete kapsulu uvoľniť, pevne držte hriadeľ a odskrutkujte kapsulu otáčaním proti smeru hodinových ručičiek.

• Pri inštalácii kapsuly dbajte na to, aby ste s kapsulou aj s hriadeľom mikrofónu manipulovali pozorne a opatrne, aby ste nepoškodili závit. V žiadnom prípade by ste nemali vyvíjať nadmernú silu.

Audio pripojenie

Na pripojenie B-5 k vášmu zariadeniu použite symetrický mikrofónový kábel XLR s nasledujúcim priradením pinov: Pin 1 = tienenie, pin 2 = +, pin 3 = -. Keďže všetky kontaktné body B-5 sú pozlátené, aj váš mikrofónový kábel by mal mať, ak je to možné, pozlátené konektory.

Nastavenie úrovne/Úprava základného zvuku

Nastavte ovládač zosilnenia v mikrofónovom kanáli vášho mixážneho pultu tak, aby sa kontrolka peak (špička) rozsvietila len občas alebo vôbec. Ovládacie prvky EQ (ekvalizér) v mikrofónovom kanáli by mali byť na začiatok nastavené do strednej polohy; low-cut filter (filter nízkych frekvencií) a útlm úrovne by mali byť vypnuté. Pokúste sa dosiahnuť požadovaný zvuk experimentovaním s polohou mikrofónu. Často bude užitočné nastaviť akustické bariéry ("baffles") v rôznych uhloch smerom k zdroju signálu. Až keď sa dosiahne požadovaný základný zvuk, mali by ste začať používať ekvalizéry a signálové procesory, ak vôbec. Pamätajte: menej je často viac!

Špecifikácie
