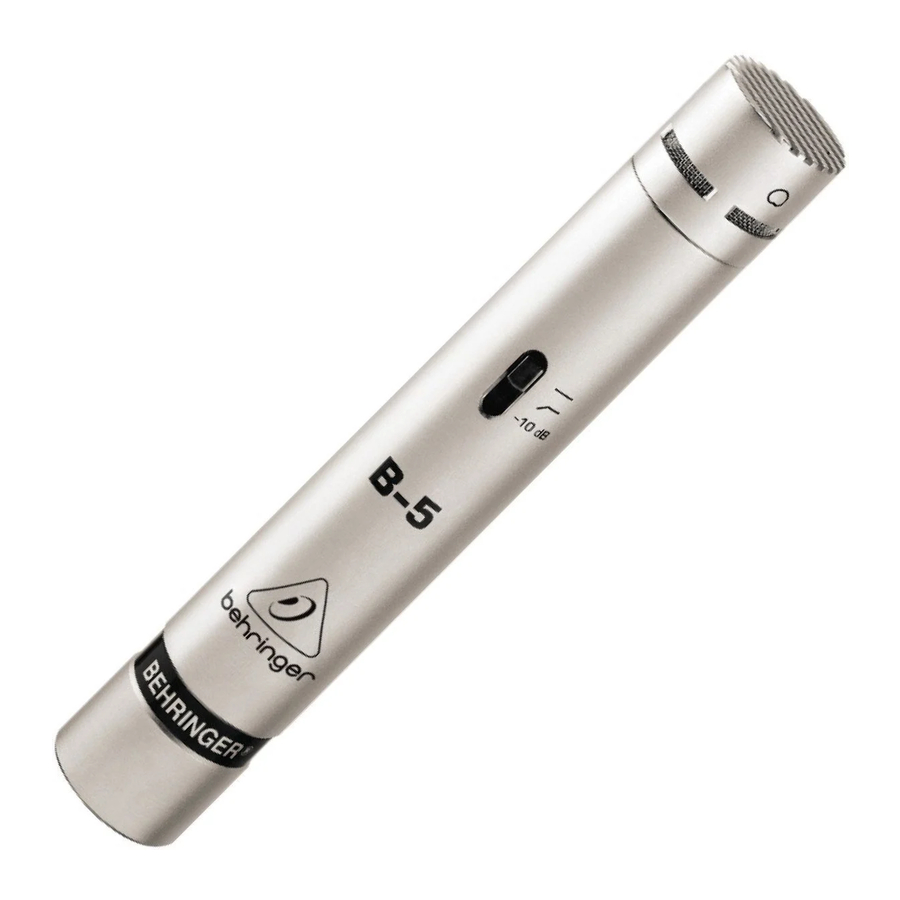

Manual do Microfone Condensador de Estúdio Behringer B-5 com Diafragma Pulverizado em Ouro

Fonte de Alimentação

É necessária alimentação fantasma (+48 V) para operar seu microfone. Não assumimos nenhuma responsabilidade por danos causados ao seu B-5 por alimentação fantasma defeituosa. Antes de ativar a alimentação fantasma, silencie seu sistema de reprodução e conecte o B-5 à entrada de microfone do seu console de mixagem. Após ativar a alimentação fantasma, o B-5 precisa de alguns segundos para se estabilizar.

Padrão polar

Seu B-5 foi entregue com duas cápsulas que permitem diferentes padrões de captação: cardioide () e omnidirecional ().

Se você usar a cápsula de padrão cardioide, o padrão de captação é tal que o som produzido por fontes localizadas na frente do microfone é fortemente captado, enquanto as fontes de som laterais são captadas de forma menos pronunciada. Portanto, a cápsula de padrão cardioide é ideal para captação direcional de instrumentos acústicos. É frequentemente usada em situações de gravação em que várias fontes de som estão presentes. Como esta cápsula diminui seletivamente a captação de sons localizados na lateral do microfone, desta forma você pode obter uma boa separação das fontes de som, evitando assim facilmente o feedback.

O chamado efeito de proximidade é típico para microfones com o padrão de captação cardioide. Dependendo da distância entre o microfone e a fonte de som, ocorre um ligeiro aumento na faixa de frequência mais baixa. Quanto menor a distância, mais pronunciado é este efeito. Ao selecionar inteligentemente a posição e o ângulo do seu microfone, você pode manipular efetivamente o efeito de proximidade e, assim, afetar a sonoridade da sua gravação. Experimente várias posições para ganhar mais experiência.

O efeito de proximidade não ocorre com a cápsula com o padrão de captação omnidirecional; sua força é sua resposta de frequência ultra-linear. Com este padrão de captação, seu B-5 capta uma grande parte do som ambiente difuso e, portanto, é particularmente adequado para gravações atmosféricas e com som natural. Da mesma forma, você também pode usar a cápsula de padrão de captação omnidirecional em situações em que várias fontes de som (por exemplo, um grupo de cantores) precisam ser captadas juntas.

Filtro Low Cut e Atenuação de Nível (-10 dB)

O B-5 possui um filtro low-cut comutável que elimina ruídos de baixa frequência, como o ruído do piso. Defina o interruptor para a posição central para ativar o filtro low-cut.

Para situações em que o microfone é exposto a níveis de pressão sonora extremamente altos, o B-5 possui uma atenuação de nível comutável ("pad").
Quando o interruptor está na posição "-10 dB", a atenuação de nível é ativada.

Quando o interruptor está na posição mais alta, o sinal não é influenciado de forma alguma.

Instalação do Microfone

Para fixar corretamente o seu microfone a um suporte de microfone, um grampo está incluído.
Primeiro, aparafuse este grampo no seu suporte antes de fixar o próprio microfone.

Troca de Cápsulas do Microfone

Quando o seu B-5 sai da fábrica de montagem, ele tem a cápsula de padrão de captação cardioide aparafusada em seu eixo. Para soltar a cápsula, segure o eixo firmemente e desaperte a cápsula girando-a no sentido anti-horário.

• Ao instalar uma cápsula, certifique-se de manusear tanto a cápsula quanto o eixo do microfone com atenção e cuidado para evitar danificar a rosca do parafuso. Em nenhuma situação você deve aplicar força excessiva.

Conexão de Áudio

Para conectar o B-5 ao seu equipamento, use um cabo de microfone XLR balanceado com a seguinte atribuição de pinos: Pino 1 = blindagem, pino 2 = +, pino 3 = -. Como todos os pontos de contato do B-5 são banhados a ouro, o cabo do seu microfone também deve apresentar conectores banhados a ouro, se possível.

Ajuste de Nível/Ajuste do Som Básico

Ajuste o controle de ganho no canal do microfone do seu console de mixagem para que o LED de pico acenda apenas ocasionalmente ou nunca. Os controles de EQ no canal do microfone devem ser definidos para a posição central para começar; o filtro low-cut e a atenuação de nível devem estar desligados. Tente obter o som desejado experimentando com a posição do microfone. Muitas vezes, será útil configurar barreiras acústicas ("baffles") em vários ângulos em relação à fonte de sinal. Somente quando o som básico desejado for alcançado, você deverá começar a usar equalizadores e processadores de sinal, se houver. Lembre-se: menos é frequentemente mais!
