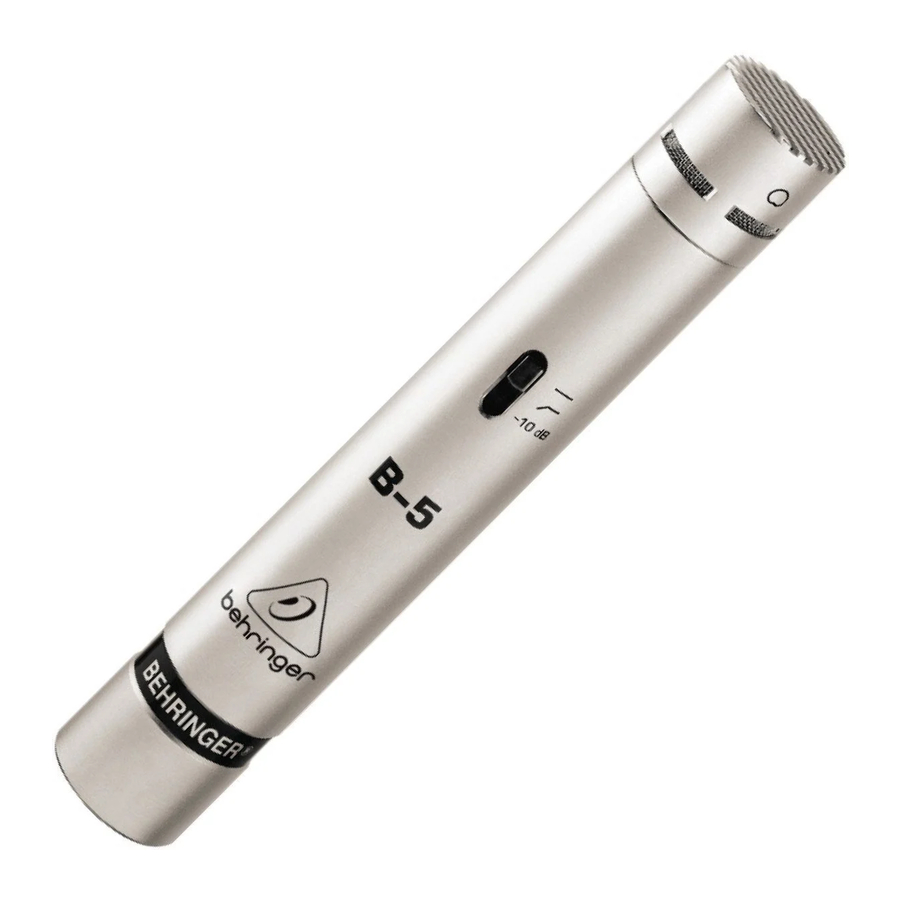

Behringer B-5 - kullaga kaetud membraaniga stuudiokondensaatormikrofoni kasutusjuhend

Toiteplokk

Mikrofoni kasutamiseks on vaja fantoomtoidet (+48 V). Me ei vastuta kahjude eest, mis on tekkinud teie B-5-le defektse fantoomtoite tõttu. Enne fantoomtoite aktiveerimist lülitage oma taasesitussüsteem välja ja ühendage B-5 oma mikserpulti mikrofoni sisendiga. Pärast fantoomtoite aktiveerimist vajab B-5 stabiliseerumiseks mitu sekundit.

Polaarmuster

Teie B-5 tarniti koos kahe kapsliga, mis võimaldavad erinevaid vastuvõtumustreid: kardioid () ja omnidirektsionaalne ().

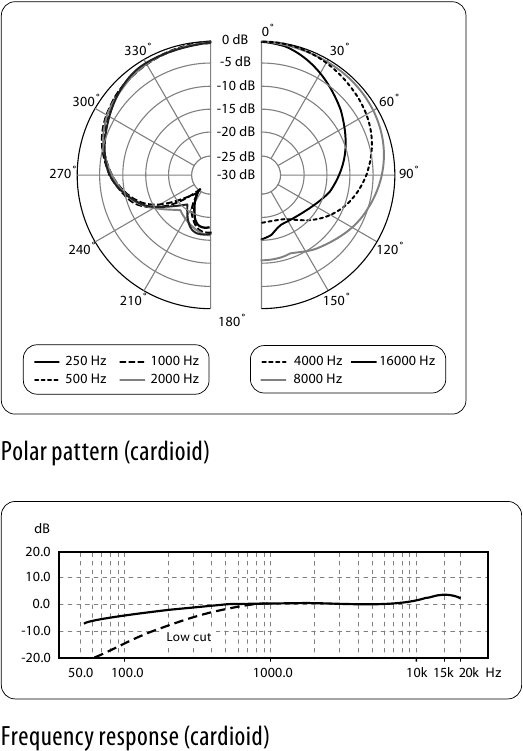

Kui kasutate kardioidmustriga kapslit, on vastuvõtumuster selline, et mikrofoni ees asuvate allikate tekitatud heli võetakse tugevalt vastu, samas kui küljel asuvaid heli allikaid võetakse vastu vähem väljendunult. Seetõttu sobib kardioidmustriga kapsel ideaalselt akustiliste instrumentide suunamiseks. Seda kasutatakse sageli salvestusolukordades, kus on mitu heli allikat. Kuna see kapsel vähendab selektiivselt mikrofoni küljel asuvate helide vastuvõttu, saate sel viisil saavutada heli allikate hea eraldatuse, vältides seega hõlpsalt tagasisidet.

Niinimetatud lähedusmõju on tüüpiline kardioidse vastuvõtumustriga mikrofonidele. Sõltuvalt mikrofoni ja heli allika vahelisest kaugusest toimub madalama sagedusvahemiku väike suurenemine. Mida lühem on vahemaa, seda väljendunum on see efekt. Mikrofoni asendi ja nurga nutika valimisega saate lähedusmõju tõhusalt manipuleerida ja seeläbi mõjutada oma salvestise heli. Rohkem kogemuste saamiseks katsetage erinevate positsioonidega.

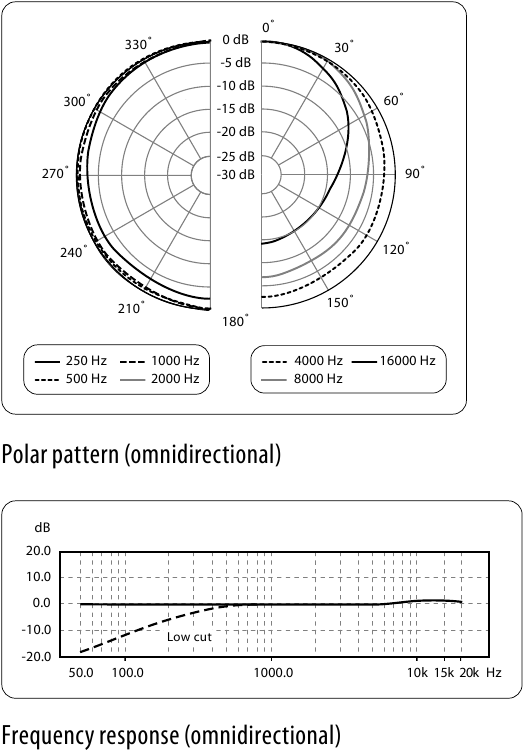

Lähedusmõju ei esine kapslil, millel on omnidirektsionaalne vastuvõtumuster; selle tugevus on selle ülilineaarne sageduskarakteristik. Selle vastuvõtumustriga võtab teie B-5 vastu suure osa hajusast ümbritsevast helist ja sobib seetõttu eriti hästi atmosfääri, loomuliku kõlaga salvestiste jaoks. Samamoodi saate omnidirektsionaalset vastuvõtumustriga kapslit kasutada ka olukordades, kus on vaja koos vastu võtta mitu heli allikat (nt lauljate grupp).

Madalsagedusfilter ja taseme summutus (-10 dB)

B-5-l on lülitatav madalsagedusfilter, mis kõrvaldab madalsagedusliku müra, näiteks põrandamürina. Madalsagedusfiltri aktiveerimiseks seadke lüliti keskmisesse asendisse.

Olukordadeks, kus mikrofon puutub kokku äärmiselt kõrge helirõhuga, on B-5-l lülitatav taseme summutus ("pad").
Kui lüliti on asendis "-10 dB", on taseme summutus aktiveeritud.

Kui lüliti on kõige ülemises asendis, ei mõjuta signaali mingil viisil.

Mikrofoni paigaldamine

Mikrofoni korralikuks kinnitamiseks mikrofonialusele on komplektis klamber.
Esmalt keerake see klamber oma alusele enne mikrofoni enda kinnitamist.

Mikrofoni kapslite vahetamine

Kui teie B-5 tehasest lahkub, on selle võllile kruvitud kardioidse vastuvõtumustriga kapsel. Kapsli lahti keeramiseks hoidke võlli kindlalt kinni ja keerake kapsel vastupäeva lahti.

• Kapsli paigaldamisel veenduge, et käsitlete nii kapslit kui ka mikrofoni võlli tähelepanelikult ja ettevaatlikult, et vältida kruvikeerme kahjustamist. Mitte mingil juhul ei tohiks te kunagi kasutada liigset jõudu.

Heliliides

B-5 seadmetega ühendamiseks kasutage tasakaalustatud XLR-mikrofonikaablit järgmise pin-jaotusega: Pin 1 = varjestus, pin 2 = +, pin 3 = -. Kuna kõik B-5 kontaktpunktid on kullatud, peaks ka teie mikrofonikaablil olema võimaluse korral kullatud pistikud.

Taseme seadistamine/põhiheli reguleerimine

Reguleerige oma mikserpulti mikrofonikanali võimenduse regulaatorit nii, et tipptaseme LED süttiks ainult aeg-ajalt või üldse mitte. Mikrofonikanali EQ-regulaatorid peaksid alguses olema seatud keskmisesse asendisse; madalsagedusfilter ja taseme summutus peaksid olema välja lülitatud. Proovige saavutada soovitud heli, katsetades mikrofoni asendiga. Sageli on kasulik seadistada akustilised tõkked ("baffles") erinevate nurkade all signaaliallika suhtes. Alles siis, kui soovitud põhiheli on saavutatud, peaksite hakkama kasutama ekvalaisereid ja signaaliprotsessoreid, kui neid üldse on. Pidage meeles: vähem on sageli rohkem!

Spetsifikatsioonid
