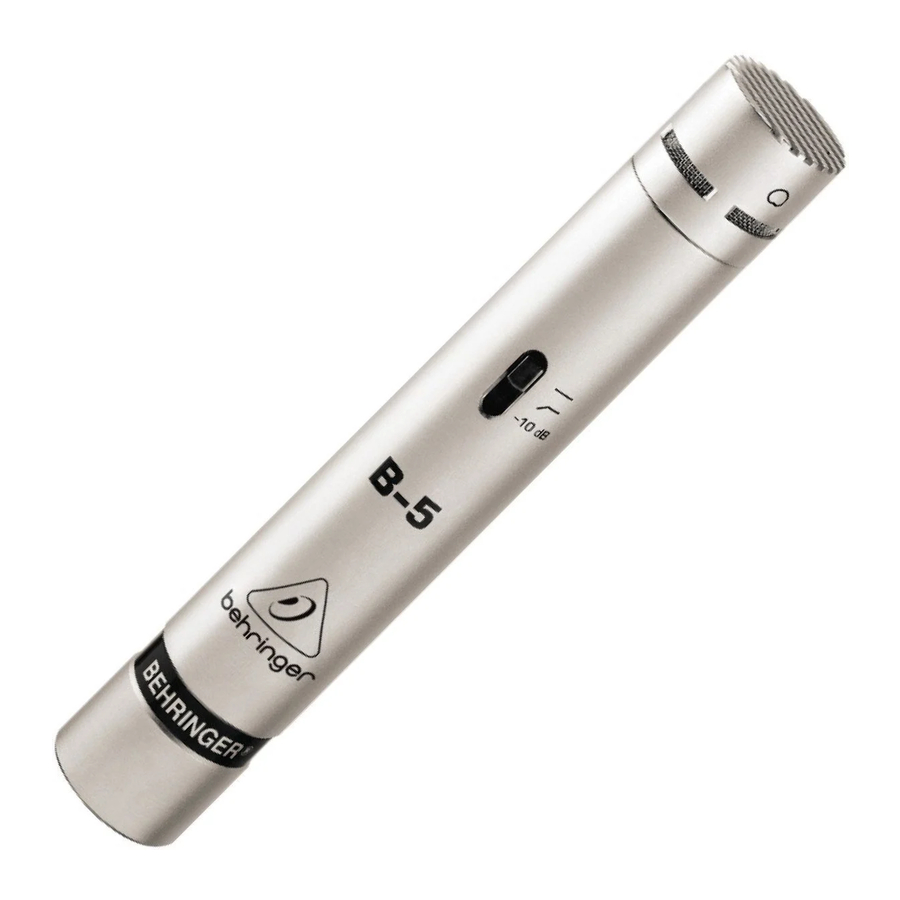

Behringer B-5 - Priročnik za studijski kondenzatorski mikrofon z zlato prevlečeno membrano

Napajanje

Za delovanje vašega mikrofona je potrebno fantomsko napajanje (+48 V). Ne prevzemamo nobene odgovornosti za škodo, ki bi jo povzročilo okvarjeno fantomsko napajanje na vašem B-5. Pred aktiviranjem fantomskega napajanja izklopite zvok na vašem sistemu za predvajanje in priključite B-5 na mikrofonski vhod vaše mešalne mize. Po aktiviranju fantomskega napajanja B-5 potrebuje nekaj sekund, da se stabilizira.

Polarni vzorec

Vaš B-5 je bil dostavljen z dvema kapsulama, ki omogočata različne vzorce zajemanja: kardioidni () in vsesmerni ().

Če uporabljate kapsulo s kardioidnim vzorcem, je vzorec zajemanja takšen, da se zvok, ki ga proizvajajo viri, ki se nahajajo pred mikrofonom, močno zajame, medtem ko se viri zvoka ob strani zajamejo manj izrazito. Zato je kapsula s kardioidnim vzorcem idealna za usmerjeno zajemanje akustičnih instrumentov. Pogosto se uporablja v snemalnih situacijah, v katerih je prisotnih več virov zvoka. Ker ta kapsula selektivno zmanjšuje zajemanje zvokov, ki se nahajajo ob strani mikrofona, lahko na ta način dosežete dobro ločitev virov zvoka in se tako zlahka izognete povratnim informacijam.

Tako imenovani proximity efekt (učinek bližine) je značilen za mikrofone s kardioidnim vzorcem zajemanja. Glede na razdaljo med mikrofonom in virom zvoka pride do rahlega povečanja v spodnjem frekvenčnem območju. Krajša kot je razdalja, bolj izrazit je ta učinek. S pametno izbiro položaja in kota vašega mikrofona lahko učinkovito manipulirate z učinkom bližine in tako vplivate na zvok vašega posnetka. Eksperimentirajte z različnimi položaji, da pridobite več izkušenj.

Učinek bližine se ne pojavi pri kapsuli z vsesmernim vzorcem zajemanja; njena moč je njen ultra-linearni frekvenčni odziv. S tem vzorcem zajemanja vaš B-5 zajame velik del difuznega ambientnega zvoka in je zato še posebej primeren za atmosferske, naravno zveneče posnetke. Podobno lahko uporabite tudi kapsulo z vsesmernim vzorcem zajemanja v situacijah, v katerih je treba zajeti več virov zvoka (npr. skupino pevcev).

Nizkofrekvenčni filter in slabljenje nivoja (-10 dB)

B-5 ima preklopni nizkofrekvenčni filter, ki odpravlja nizkofrekvenčni šum, kot je ropotanje tal. Nastavite stikalo v srednji položaj, da aktivirate nizkofrekvenčni filter.

Za situacije, v katerih je mikrofon izpostavljen izjemno visokim nivojem zvočnega tlaka, ima B-5 preklopno slabljenje nivoja ("pad").
Ko je stikalo v položaju "-10 dB", je slabljenje nivoja aktivirano.

Ko je stikalo v najvišjem položaju, signal ni na noben način vplivan.

Namestitev mikrofona

Za pravilno pritrditev mikrofona na stojalo za mikrofon je priložena sponka.
Najprej privijte to sponko na stojalo, preden pritrdite sam mikrofon.

Menjava mikrofonskih kapsul

Ko vaš B-5 zapusti proizvodni obrat, ima na njegovo ohišje privito kapsulo s kardioidnim vzorcem zajemanja. Za sprostitev kapsule trdno držite ohišje in odvijte kapsulo v nasprotni smeri urinega kazalca.

• Pri nameščanju kapsule bodite pozorni in previdni pri ravnanju s kapsulo in ohišjem mikrofona, da ne poškodujete navoja. V nobenem primeru ne smete uporabljati pretirane sile.

Avdio povezava

Za priključitev B-5 na vašo opremo uporabite uravnotežen XLR mikrofonski kabel z naslednjo razporeditvijo pinov: Pin 1 = oklop, pin 2 = +, pin 3 = -. Ker so vse kontaktne točke B-5 pozlačene, naj ima tudi vaš mikrofonski kabel po možnosti pozlačene konektorje.

Nastavitev nivoja/Prilagajanje osnovnega zvoka

Prilagodite nadzor ojačenja v mikrofonskem kanalu vaše mešalne mize tako, da LED dioda za najvišjo vrednost sveti le občasno ali sploh nikoli. Kontrole EQ v mikrofonskem kanalu morajo biti za začetek nastavljene na srednji položaj; nizkofrekvenčni filter in slabljenje nivoja morata biti izklopljena. Poskusite doseči želeni zvok z eksperimentiranjem s položajem mikrofona. Pogosto bo koristno postaviti akustične ovire ("baffles") pod različnimi koti proti viru signala. Šele ko je dosežen želeni osnovni zvok, začnite uporabljati izenačevalnike in procesorje signala, če sploh. Ne pozabite: manj je pogosto več!
