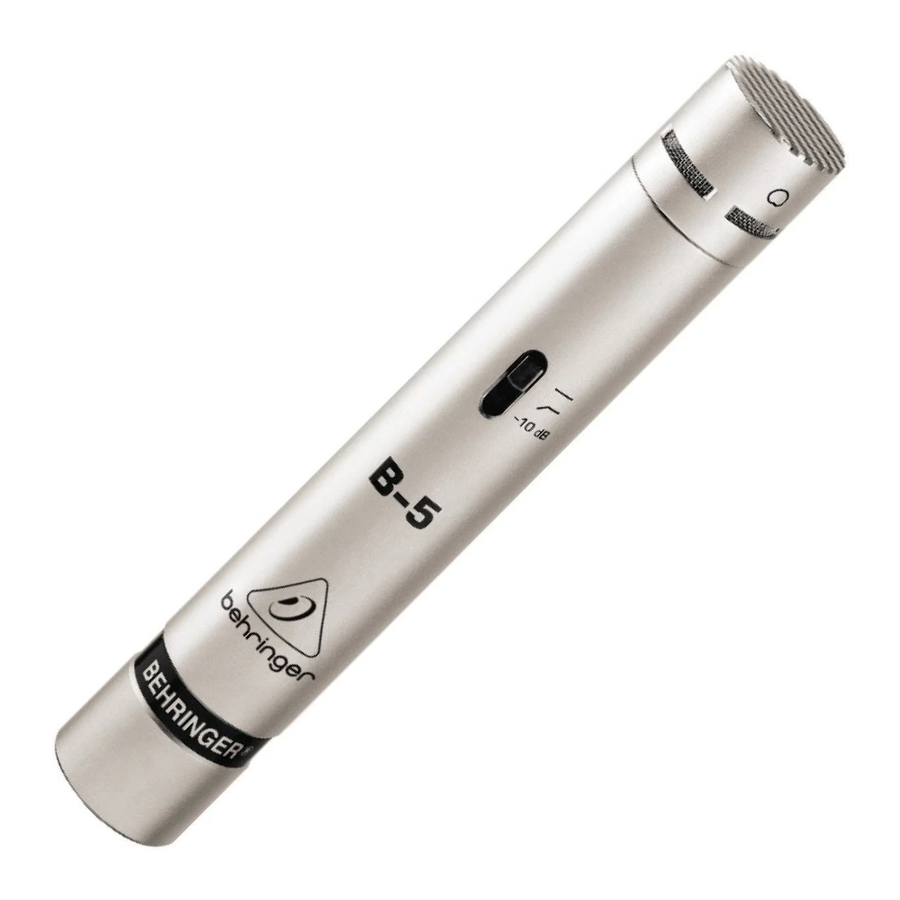

Manual do Microfone de Condensador de Estúdio com Diafragma Pulverizado a Ouro Behringer B-5

Fonte de Alimentação

É necessária alimentação fantasma (+48 V) para operar o seu microfone. Não assumimos qualquer responsabilidade por danos causados ao seu B-5 através de alimentação fantasma defeituosa. Antes de ativar a alimentação fantasma, silencie o seu sistema de reprodução e ligue o B-5 à entrada de microfone da sua mesa de mistura. Após ativar a alimentação fantasma, o B-5 necessita de alguns segundos para se estabilizar.

Padrão polar

O seu B-5 foi entregue com duas cápsulas que permitem diferentes padrões de captação: cardioide () e omnidirecional ().

Se utilizar a cápsula de padrão cardioide, o padrão de captação é tal que o som produzido por fontes localizadas em frente ao microfone é fortemente captado, enquanto as fontes de som laterais são captadas de forma menos pronunciada. Portanto, a cápsula de padrão cardioide é ideal para a captação direcional de instrumentos acústicos. É frequentemente utilizada em situações de gravação em que várias fontes de som estão presentes. Uma vez que esta cápsula atenua seletivamente a captação de sons localizados na lateral do microfone, desta forma pode obter uma boa separação das fontes de som, evitando assim facilmente o feedback.

O chamado efeito de proximidade é típico de microfones com o padrão de captação cardioide. Dependendo da distância entre o microfone e a fonte de som, ocorre um ligeiro aumento na gama de frequências mais baixas. Quanto menor a distância, mais pronunciado é este efeito. Ao selecionar inteligentemente a posição e o ângulo do seu microfone, pode manipular eficazmente o efeito de proximidade e, assim, afetar o som da sua gravação. Experimente várias posições para ganhar mais experiência.

O efeito de proximidade não ocorre com a cápsula com o padrão de captação omnidirecional; a sua força é a sua resposta de frequência ultralinear. Com este padrão de captação, o seu B-5 capta uma grande parte do som ambiente difuso e, portanto, é particularmente adequado para gravações atmosféricas e com som natural. Da mesma forma, também pode utilizar a cápsula de padrão de captação omnidirecional em situações em que várias fontes de som (por exemplo, um grupo de cantores) precisam de ser captadas em conjunto.

Filtro Low Cut e Atenuação de Nível (-10 dB)

O B-5 possui um filtro low-cut comutável que elimina o ruído de baixa frequência, como o ruído do chão. Coloque o interruptor na sua posição central para ativar o filtro low-cut.

Para situações em que o microfone está exposto a níveis de pressão sonora extremamente elevados, o B-5 possui uma atenuação de nível comutável ("pad").
Quando o interruptor está na sua posição "-10 dB", a atenuação de nível é ativada.

Quando o interruptor está na sua posição mais alta, o sinal não é influenciado de forma alguma.

Instalação do Microfone

Para fixar corretamente o seu microfone a um suporte de microfone, inclui-se uma braçadeira.
Primeiro aparafuse esta braçadeira no seu suporte antes de fixar o próprio microfone.

Substituição das Cápsulas do Microfone

Quando o seu B-5 sai da fábrica de montagem, tem a cápsula de padrão de captação cardioide aparafusada no seu corpo. Para soltar a cápsula, segure firmemente o corpo e desaperte a cápsula rodando-a no sentido anti-horário.

• Ao instalar uma cápsula, certifique-se de manusear tanto a cápsula como o corpo do microfone com atenção e cuidado para evitar danificar a rosca. Em nenhuma situação deve aplicar força excessiva.

Ligação de Áudio

Para ligar o B-5 ao seu equipamento, utilize um cabo de microfone XLR balanceado com a seguinte atribuição de pinos: Pino 1 = blindagem, pino 2 = +, pino 3 = -. Uma vez que todos os pontos de contacto do B-5 são banhados a ouro, o seu cabo de microfone também deve apresentar conectores banhados a ouro, se possível.

Definição do Nível/Ajuste do Som Básico

Ajuste o controlo de ganho no canal do microfone da sua mesa de mistura para que o LED de pico acenda apenas ocasionalmente ou nunca. Os controlos de equalização no canal do microfone devem ser definidos para a posição central para começar; o filtro low-cut e a atenuação de nível devem estar desligados. Tente obter o som desejado experimentando com a posição do microfone. Muitas vezes, será útil configurar barreiras acústicas ("baffles") em vários ângulos em relação à fonte de sinal. Só quando o som básico desejado for alcançado, deve começar a utilizar equalizadores e processadores de sinal, se for o caso. Lembre-se: menos é muitas vezes mais!
