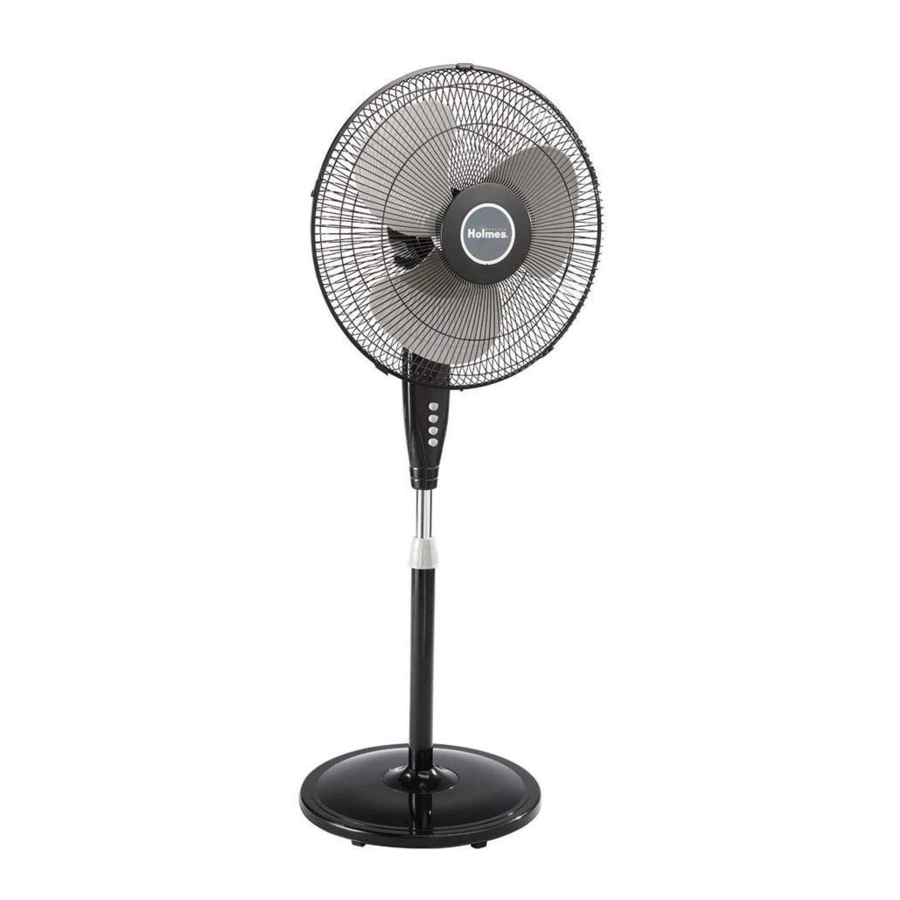

Holmes HSF1610A - 16 Zoll 40cm Oszillierender Standventilator Handbuch

Inhalt

1 WICHTIGE SICHERHEITSHINWEISE
2 MERKMALE - BEDIENUNG
3 REINIGUNGS-/WARTUNGSANLEITUNG
4 Anleitung herunterladen
5 In anderen Sprachen

WICHTIGE SICHERHEITSHINWEISE

Bei der Verwendung von Elektrogeräten sollten stets grundlegende Sicherheitsvorkehrungen getroffen werden, einschließlich der folgenden:

Lesen Sie alle Anweisungen, bevor Sie dieses Gerät verwenden.
Verwenden Sie den Ventilator nur für die in der Bedienungsanleitung beschriebenen Zwecke.
Zum Schutz vor Stromschlägen tauchen Sie das Gerät, den Stecker oder das Kabel nicht in Wasser oder besprühen Sie es nicht mit Flüssigkeiten, und stecken Sie das Gerät direkt in eine 120V AC Steckdose.
Eine genaue Überwachung ist erforderlich, wenn ein Gerät von oder in der Nähe von Kindern verwendet wird.
Ziehen Sie den Stecker aus der Steckdose, wenn das Gerät nicht verwendet wird, wenn Sie den Ventilator von einem Ort zum anderen bewegen, bevor Sie Teile anbringen oder abnehmen und bevor Sie ihn reinigen.
Vermeiden Sie den Kontakt mit beweglichen Teilen.
Nicht in der Nähe von explosiven und/oder entflammbaren Dämpfen betreiben.
Um Brandgefahr zu vermeiden, NIEMALS das Kabel unter Teppiche oder andere Teile in die Nähe einer offenen Flamme, eines Koch- oder anderer Heizgeräte legen.
Betreiben Sie kein Gerät mit einem beschädigten Kabel oder Stecker, nachdem das Gerät eine Fehlfunktion aufweist oder in irgendeiner Weise fallen gelassen/beschädigt wurde. Entsorgen Sie den Ventilator oder geben Sie ihn zur Überprüfung und/oder Reparatur an eine autorisierte Serviceeinrichtung zurück.
Führen Sie das Kabel nicht unter Teppichen. Bedecken Sie das Kabel nicht mit Vorlegern, Läufern oder ähnlichen Abdeckungen. Führen Sie das Kabel nicht unter Möbeln oder Geräten. Verlegen Sie das Kabel außerhalb von Verkehrsbereichen und so, dass man nicht darüber stolpern kann.
Die Verwendung von Zubehörteilen, die nicht vom Gerätehersteller empfohlen oder verkauft werden, kann Gefahren verursachen.
Lassen Sie das Kabel nicht über die Kante eines Tisches oder einer Theke hängen, nicht mit heißen Oberflächen in Berührung kommen oder in stark frequentierten Bereichen freiliegen.
Nicht im Freien verwenden.
Zum Trennen den Stecker fassen und aus der Wandsteckdose ziehen. Niemals am Kabel ziehen.
Immer auf einer trockenen, ebenen Fläche verwenden.
Betreiben Sie den Ventilator erst, wenn er vollständig mit allen Teilen korrekt montiert ist.
Dieses Produkt ist NUR für den Hausgebrauch bestimmt und nicht für gewerbliche oder industrielle Anwendungen.
Um das Risiko eines Stromschlags und von Verletzungen zu verringern, nicht im Fenster verwenden.
Um das Risiko von Brand oder Stromschlag zu verringern, verwenden Sie diesen Ventilator nicht mit einem elektronischen Geschwindigkeitsregler.
Dieses Produkt verfügt über einen Überlastschutz (Sicherung). Eine durchgebrannte Sicherung weist auf eine Überlastung oder einen Kurzschluss hin. Wenn die Sicherung durchbrennt, ziehen Sie das Produkt aus der Steckdose. Ersetzen Sie die Sicherung gemäß den Wartungsanweisungen für den Benutzer (beachten Sie die Produktkennzeichnung für die richtige Sicherungsnennwerte) und überprüfen Sie das Produkt. Wenn die Ersatzsicherung durchbrennt, kann ein Kurzschluss vorliegen, und das Produkt sollte entsorgt oder zur Überprüfung und/oder Reparatur an eine autorisierte Serviceeinrichtung zurückgegeben werden.

BITTE LESEN UND BEWAHREN SIE DIESE WICHTIGEN SICHERHEITSHINWEISE AUF

DIESES GERÄT HAT EINEN POLARISIERTEN STECKER (ein Stift ist breiter als der andere). Um das Risiko eines Stromschlags zu verringern, ist dieser Stecker so konzipiert, dass er nur in eine polarisierte Steckdose passt. Wenn der Stecker nicht vollständig in die Steckdose passt, drehen Sie den Stecker um. Wenn er immer noch nicht passt, wenden Sie sich an einen qualifizierten Elektriker, um die richtige Steckdose zu installieren.
VERSUCHEN SIE NICHT, DIESEN STECKER ZU MODIFIZIEREN ODER DIESE SICHERHEITSFUNKTION IN IRGENDEINER WEISE ZU UMGEHEN.

MERKMALE - BEDIENUNG

MONTAGEANLEITUNG

HINWEIS: STELLEN SIE SICHER, DASS SIE ALLE INHALTE DER VERPACKUNG ENTNEHMEN. ÜBERPRÜFEN SIE BITTE DIE VERPACKUNGSMATERIALIEN AUF TEILE, DIE FÜR DEN BETRIEB IHRES VENTILATORS ERFORDERLICH SEIN KÖNNTEN.

Erforderliche Werkzeuge: Kreuzschlitzschraubendreher (nicht im Lieferumfang enthalten)
Montagezeit: 5–10 Minuten

Logoplatte
Frontgitter
Flügelkappe
Ventilatorflügel
Befestigungsmutter für Heckgitter
Heckgitter
Gitterschraube und Mutter
Motorwelle
Oszillationsknopf
Motorgehäuse
Neigungsverstellknopf
Bedienfeld
Ventilatorpfostenschraube
Verlängerungsstange
Höhenverstellring
Außenstange
Basis
Basisgewicht
Unterlegscheibe
T-förmiger Arretierhebel

Führen Sie das untere Ende der Außenstange durch das Loch in der Mitte des Fußes und drehen Sie es im Uhrzeigersinn in Position.
Drehen Sie den Fuß um (Stange zum Boden zeigend) und legen Sie das Basisgewicht in den Fuß.
Führen Sie das Gewindeende des T-förmigen Arretierhebels durch das Loch der Unterlegscheibe, des Gewichts und durch den Fuß.
Drehen Sie den T-förmigen Arretierhebel im Uhrzeigersinn, um die Stange sicher am Fuß zu befestigen.
Stellen Sie den Fuß mit der Gewichtsseite nach unten auf den Boden.
Ventilatorpfostenschraube lösen und das Bedienfeldgehäuse über die Verlängerungsstange schieben. Ventilatorpfostenschraube festziehen.
Richten Sie die Schlitze des Heckgitters an den Aussparungen des Motorgehäuses aus. Bei korrekter Ausrichtung sollte der Griff des Heckgitters in der 12-Uhr-Position sein.
Befestigen Sie das Heckgitter mit der Befestigungsmutter für das Heckgitter am Motorgehäuse. Im Uhrzeigersinn drehen, um es festzuziehen.
Flügel über die Motorwelle schieben.
Befestigen Sie den Ventilatorflügel mit der Flügelkappe an der Motorwelle. Gegen den Uhrzeigersinn drehen, um es festzuziehen.
Öffnen Sie die erweiterbaren Gitterklammern, die sich am Umfang des Frontgitters befinden, und entfernen Sie die Gitterschraube und Mutter, die sich an der Unterseite des Gitters befinden.
Schieben Sie den Aufhängeclip, der sich oben am Frontgitter befindet, über die Oberseite des Heckgitters.
Schließen Sie die erweiterbaren Clips über dem Heckgitter.
Gitterschraube und Mutter wieder einsetzen und mit einem Schraubendreher festziehen.

BEDIENUNGSANLEITUNG

Stellen Sie den Ventilatorfuß auf eine trockene, ebene Fläche.
Stecken Sie das Kabel in eine beliebige Standard-120-Volt-Wechselstromsteckdose.
Die Geschwindigkeit wird durch Drücken der Geschwindigkeitswahltasten auf die gewünschte Einstellung angepasst:
1. Aus
2. Niedrig
3. Mittel
4. Hoch
Der Oszillationsregler befindet sich oben auf dem Motorgehäuse des Ventilators. Um die Oszillation zu starten, drücken Sie den Oszillationsknopf nach unten. Um die Oszillation zu stoppen, ziehen Sie den Oszillationsknopf ganz nach oben.

EINSTELLANLEITUNG

Neigungseinstellung

Befolgen Sie diese Anweisungen, um den Ventilatorkopf für eine Luftbewegung im oberen Winkel zu neigen.

Um den Neigungswinkel des Ventilatorkopfes zu ändern; lösen Sie einfach den Neigungsverstellknopf.
Bewegen Sie den Ventilatorkopf in den gewünschten Winkel und ziehen Sie den Knopf fest, um ihn zu arretieren.

Höhenverstellung

Befolgen Sie diese Anweisungen, um die Höhe des Ventilators einzustellen.

Drehen Sie den Höhenverstellring gegen den Uhrzeigersinn, um die Stange zu lösen.
Stellen Sie die Verlängerungsstange auf die gewünschte Höhe ein und ziehen Sie den Höhenverstellring fest im Uhrzeigersinn an.

REINIGUNGS-/WARTUNGSANLEITUNG

Befolgen Sie diese Anweisungen, um Ihren Ventilator richtig und sicher zu pflegen. Bitte beachten Sie:

AUSWECHSELBARE SICHERUNG

Wenn Ihre (5 Ampere, 125 Volt) austauschbare Sicherung durchbrennt, besuchen Sie bitte unsere Website unter www.holmesproducts.com für Informationen zur Bestellung einer neuen Sicherung. Befolgen Sie die nachstehenden Anweisungen, um die Sicherung am Stecker zu ersetzen.

Anweisungen zur Benutzerwartung

Ziehen Sie den Stecker Ihres Ventilators. Fassen Sie den Stecker und ziehen Sie ihn aus der Steckdose oder einem anderen Steckdosenanschluss. Ziehen Sie den Stecker nicht am Kabel.
Öffnen Sie die Sicherungsabdeckung, die sich oben am Stecker befindet, indem Sie mit dem Daumen oder einem Schlitzschraubendreher die Abdeckung nach unten zu den Kontakten schieben.
HINWEIS: Stellen Sie SICHER, dass die Sicherungsabdeckung vollständig geöffnet ist, bevor Sie versuchen, die Sicherung zu entfernen.
Entfernen Sie die Sicherung vorsichtig, indem Sie mit einem kleinen Schraubendreher die Sicherung an den Metallenden aus dem Fach hebeln.
Legen Sie den Stecker auf eine feste, ebene Fläche. Setzen Sie eine neue 5-Ampere-, 125-Volt-Sicherung in das Sicherungsfach ein und verwenden Sie einen kleinen Schraubendreher, um die Metallenden der Sicherung im Fach zu befestigen.

Brandgefahr. Ersetzen Sie die Sicherung nur durch eine 5 Ampere, 125 Volt Sicherung.
Schieben Sie die Sicherungsabdeckung vollständig zu. Wenn die Sicherungsabdeckung schwer zu schließen ist, stellen Sie sicher, dass die Sicherung vollständig durch Herunterdrücken der Metallenden der Sicherung gesichert ist.
Brandgefahr. Den Netzstecker nicht ersetzen. Enthält eine Sicherheitseinrichtung (Sicherung), die nicht entfernt werden darf. Entsorgen Sie das Produkt, wenn der Netzstecker beschädigt ist.

GERÄTEREINIGUNG

Ziehen Sie vor der Reinigung immer den Stecker des Ventilators.
Lassen Sie kein Wasser auf das Ventilatorgehäuse tropfen oder eindringen.
Verwenden Sie unbedingt ein weiches Tuch, das mit oder ohne milder Seifenlösung angefeuchtet ist.
Verwenden Sie keines der folgenden Mittel als Reiniger: Benzin, Verdünner oder Benzol.

Reinigung der Ventilatorflügel

Um an den Ventilatorflügel zu gelangen, entfernen Sie das Frontgitter und die Flügelkappe.
Reinigen Sie den Ventilatorflügel, das vordere und hintere Gitter mit einem weichen, feuchten Tuch.
Ersetzen Sie den Flügel, ziehen Sie die Flügelkappe fest und befestigen Sie das Frontgitter sicher (siehe Montageanleitung, um sicherzustellen, dass Ventilatorflügel, vorderes und hinteres Gitter richtig montiert sind).

Reinigung von Ventilatorkopf, Basis und Stange

Reinigen Sie den Ventilatorfuß, die Stange und den Kopf vorsichtig mit einem weichen, feuchten Tuch mit oder ohne milder Seifenlösung. Seien Sie vorsichtig im Bereich des Motorgehäuses. Lassen Sie den Motor oder andere elektrische Komponenten nicht mit Wasser in Berührung kommen.

GERÄTELAGERUNG

Ihr Ventilator kann in der Nebensaison entweder teilweise zerlegt oder zusammengebaut gelagert werden. Es ist wichtig, ihn an einem sicheren, trockenen Ort aufzubewahren.

Wenn zerlegt gelagert, empfehlen wir die Verwendung der Originalverpackung (oder einer entsprechend großen).
Wenn zusammengebaut oder teilweise zusammengebaut gelagert, denken Sie daran, den Ventilatorkopf vor Staub zu schützen.

HINWEIS: Dieser Ventilator kann auch während der kalten Wintersaison verwendet werden, um warme Luft in Ihrem Zuhause zu zirkulieren.

Wenn Sie Fragen zu Ihrem Produkt haben oder mehr über andere Holmes Produkte erfahren möchten, besuchen Sie bitte unsere Website unter www.holmesproducts.com. Für Anfragen bezüglich Recycling und ordnungsgemäßer Entsorgung dieses Produkts wenden Sie sich bitte an Ihre örtliche Abfallentsorgung.
