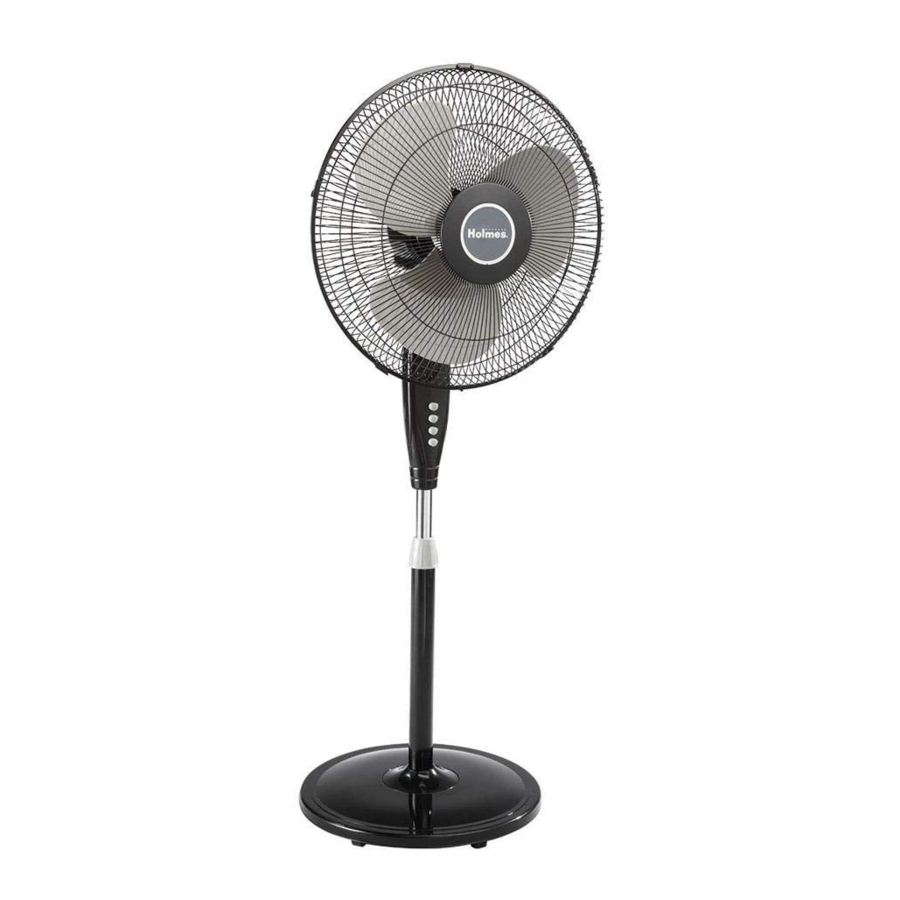

Holmes HSF1610A - Manual de utilizare pentru ventilatorul de podea oscilant de 16 inch 40cm
INSTRUCȚIUNI IMPORTANTE DE SIGURANȚĂ
Când utilizați aparate electrice, trebuie luate întotdeauna măsuri de precauție de bază, inclusiv următoarele:
- Citiți toate instrucțiunile înainte de a utiliza acest aparat.
- Utilizați ventilatorul numai în scopurile descrise în manualul de instrucțiuni.
![pericol de electrocutare]()
Pentru a vă proteja împotriva șocurilor electrice, nu scufundați unitatea, ștecherul sau cablul în apă și nu pulverizați cu lichide și conectați aparatul direct la o priză electrică de 120V AC.- Este necesară o supraveghere atentă atunci când orice aparat este utilizat de sau lângă copii.
- Deconectați-l de la priză atunci când nu este utilizat, când mutați ventilatorul dintr-un loc în altul, înainte de a pune sau scoate piese și înainte de curățare.
- Evitați contactul cu părțile în mișcare.
- Nu utilizați în prezența vaporilor explozivi și/sau inflamabili.
![]()
Pentru a evita pericolul de incendiu, NU așezați NICIODATĂ cablul sub covoare sau orice piese lângă o flacără deschisă, aragaz sau alt aparat de încălzire.- Nu utilizați niciun aparat cu un cablu sau ștecher deteriorat după ce aparatul funcționează defectuos sau a fost scăpat/deteriorat în vreun fel. Aruncați ventilatorul sau returnați-l la un centru de service autorizat pentru examinare și/sau reparație.
- Nu treceți cablul sub covoare. Nu acoperiți cablul cu covoare mici, alergătoare sau acoperiri similare. Nu treceți cablul sub mobilier sau aparate. Aranjați cablul departe de zona de trafic și unde nu se va împiedica.
- Utilizarea accesoriilor nerecomandate sau vândute de producătorul aparatului poate cauza pericole.
- Nu lăsați cablul să atârne peste marginea unei mese, a unui blat sau să intre în contact cu suprafețe fierbinți sau să fie expus în zone cu trafic intens.
- Nu utilizați în aer liber.
- Pentru a deconecta, apucați ștecherul și trageți-l din priza de perete. Nu trageți niciodată de cablu.
- Utilizați întotdeauna pe o suprafață uscată și plană.
- Nu utilizați ventilatorul până când nu este complet asamblat cu toate piesele corect puse la locul lor.
- Acest produs este destinat NUMAI uzului casnic și nu pentru aplicații comerciale sau industriale.
![]()
Pentru a reduce riscul de electrocutare și rănire a persoanelor, nu utilizați la fereastră.![]()
Pentru a reduce riscul de incendiu sau electrocutare, nu utilizați acest ventilator cu niciun dispozitiv de control al vitezei în stare solidă.- Acest produs utilizează protecție la suprasarcină (siguranță). O siguranță arsă indică o suprasarcină sau o situație de scurtcircuit. Dacă siguranța se arde, deconectați produsul de la priză. Înlocuiți siguranța conform instrucțiunilor de service pentru utilizator (urmați marcajul produsului pentru valoarea nominală corectă a siguranței) și verificați produsul. Dacă siguranța de înlocuire se arde, poate exista un scurtcircuit și produsul trebuie aruncat sau returnat la un centru de service autorizat pentru examinare și/sau reparație.
VĂ RUGĂM SĂ CITIȚI ȘI SĂ PĂSTRAȚI ACESTE INSTRUCȚIUNI IMPORTANTE DE SIGURANȚĂ
ACEST APARAT ARE UN ȘTECHER POLARIZAT (o lamă este mai lată decât cealaltă). Pentru a reduce riscul de electrocutare, acest ștecher este destinat să se potrivească într-o priză polarizată doar într-un singur sens. Dacă ștecherul nu se potrivește complet în priză, inversați ștecherul. Dacă tot nu se potrivește, contactați un electrician calificat pentru a instala priza corespunzătoare.
NU ÎNCERCAȚI SĂ MODIFICAȚI ACEST ȘTECHER SAU SĂ ÎNLĂTURAȚI ACEASTĂ CARACTERISTICĂ DE SIGURANȚĂ ÎN NICIUN FEL.
CARACTERISTICI - OPERAȚIUNI
INSTRUCȚIUNI DE ASAMBLARE
NOTĂ: ASIGURAȚI-VĂ CĂ ÎNDEPĂRTAȚI TOT CONȚINUTUL AMBALAJULUI. VĂ RUGĂM SĂ VERIFICAȚI MATERIALELE DE AMBALARE PENTRU PIESELE CARE AR PUTEA FI NECESARE PENTRU A OPERA VENTILATORUL DVS.
Unelte necesare: șurubelniță Phillips (nu este inclusă)
Timp de asamblare: 5–10 minute
- Placă cu logo
- Grilă frontală
- Capac lamă
- Lamă ventilator
- Piuliță de montare a grilei spate
- Grilă spate
- Șurub și piuliță pentru grilă
- Arbore motor
- Buton de oscilație
- Carcasă motor
- Buton de reglare a înclinării
- Panou de control
- Șurub stâlp ventilator
- Stâlp de extensie
- Guler de reglare a înălțimii
- Stâlp exterior
- Bază
- Greutate bază
- Șaibă
- Manetă de blocare în formă de T
- Introduceți capătul inferior al stâlpului exterior prin orificiul din centrul bazei și rotiți în sensul acelor de ceasornic în poziție.
- Întoarceți baza cu susul în jos (stâlpul orientat spre podea) și puneți greutatea bazei în bază.
- Introduceți capătul filetat al manetei de blocare în formă de T în orificiul șaibei, al greutății și prin bază.
- Rotiți maneta de blocare în formă de T în sensul acelor de ceasornic pentru a atașa în siguranță stâlpul la bază.
- Așezați baza pe podea, cu partea cu greutate în jos.
- Slăbiți șurubul stâlpului ventilatorului și glisați carcasa panoului de control peste partea superioară a stâlpului de extensie. Strângeți șurubul stâlpului ventilatorului.
- Aliniați fantele grilei spate cu crestăturile de pe ansamblul carcasei motorului. Când este aliniată corect, mânerul grilei spate ar trebui să fie în poziția orei 12.
- Fixați grila spate pe ansamblul carcasei motorului cu piulița de montare a grilei spate. Rotiți în sensul acelor de ceasornic pentru a strânge.
- Glisați lama peste arborele motorului.
- Fixați lama ventilatorului pe arborele motorului cu capacul lamei. Rotiți în sens invers acelor de ceasornic pentru a strânge.
- Deschideți clemele extensibile ale grilei situate în jurul perimetrului grilei frontale și scoateți șurubul și piulița grilei situate în partea de jos a grilei.
- Glisați clema de agățare situată în partea de sus a grilei frontale peste partea de sus a grilei spate.
- Închideți clemele extensibile peste grila spate.
- Înlocuiți șurubul și piulița grilei și strângeți cu șurubelnița.
INSTRUCȚIUNI DE UTILIZARE
- Așezați baza ventilatorului pe o suprafață uscată și plană.
- Conectați cablul la orice priză standard de 120 volți AC.
- Viteza este reglată prin apăsarea butoanelor de control al vitezei la setarea dorită:
- Oprit
- Scăzut
- Mediu
- Ridicat
- Butonul de control al oscilației este situat în partea de sus a carcasei motorului ventilatorului. Pentru a porni oscilația, apăsați butonul de oscilație în jos. Pentru a opri oscilația, trageți butonul de oscilație până sus.
INSTRUCȚIUNI DE REGLARE
Reglarea înclinării
Urmați aceste instrucțiuni pentru a înclina capul ventilatorului pentru mișcarea aerului în unghi ascendent.
- Pentru a schimba unghiul de înclinare al capului ventilatorului; pur și simplu slăbiți butonul de reglare a înclinării.
- Mutați capul ventilatorului la unghiul dorit și strângeți ferm butonul pentru a bloca în poziție.
Reglarea înălțimii
Urmați aceste instrucțiuni pentru a regla înălțimea ventilatorului.
- Rotiți gulerul de reglare a înălțimii în sens invers acelor de ceasornic pentru a slăbi stâlpul.
- Reglați stâlpul de extensie la înălțimea dorită și strângeți ferm gulerul de reglare a înălțimii în sensul acelor de ceasornic.
INSTRUCȚIUNI DE CURĂȚARE/ÎNTREȚINERE
Urmați aceste instrucțiuni pentru a îngriji corect și în siguranță ventilatorul dvs. Vă rugăm să rețineți:
SIGURANȚĂ ÎNLOCUIBILĂ
Dacă siguranța dvs. înlocuibilă (5 Amp, 125 Volt) se arde, vă rugăm să vizitați site-ul nostru web la www.holmesproducts.com pentru informații despre cum să comandați o siguranță nouă. Urmați instrucțiunile de mai jos pentru a înlocui siguranța de pe ștecher.
Instrucțiuni de service pentru utilizator
- Deconectați ventilatorul. Apucați ștecherul și scoateți-l din priză sau alt dispozitiv de priză. Nu deconectați trăgând de cablu.
- Deschideți capacul siguranței, situat pe partea superioară a ștecherului, folosind degetul mare sau o șurubelniță cu cap plat pentru a glisa capacul în jos spre pini.
NOTĂ: Asigurați-vă că capacul siguranței este complet deschis înainte de a încerca să scoateți siguranța. - Scoateți siguranța cu atenție folosind o șurubelniță mică pentru a scoate siguranța din compartiment de la capetele metalice ale siguranței.
![]()
- Așezați ștecherul pe o suprafață solidă și plană. Introduceți o siguranță nouă de 5 Amp, 125 Volt în compartimentul siguranței și utilizați o șurubelniță mică pentru a fixa capetele metalice ale siguranței în compartiment.
![]()
Risc de incendiu. Înlocuiți siguranța numai cu o siguranță de 5 Amp, 125 Volt. - Glisați capacul siguranței închis complet. Dacă capacul siguranței este greu de închis, asigurați-vă că siguranța este fixată complet apăsând pe capetele metalice ale siguranței.
![pericol de arsuri]()
Risc de incendiu. Nu înlocuiți ștecherul de atașare. Conține un dispozitiv de siguranță (siguranță) care nu trebuie îndepărtat. Aruncați produsul dacă ștecherul de atașare este deteriorat.
CURĂȚAREA DISPOZITIVULUI
- Deconectați întotdeauna ventilatorul înainte de curățare.
- Nu permiteți ca apa să picure pe sau să intre în carcasa ventilatorului.
- Asigurați-vă că utilizați o cârpă moale umezită cu sau fără o soluție de săpun blând.
- Nu utilizați niciunul dintre următoarele ca detergent: benzină, diluant sau benzen.
Curățarea lamei dispozitivului
- Pentru a accesa lama ventilatorului, scoateți grila frontală și capacul lamei.
- Curățați lama ventilatorului, grilele față și spate cu o cârpă moale umedă.
- Înlocuiți lama, strângeți capacul lamei și fixați în siguranță grila frontală (consultați Instrucțiunile de asamblare pentru a vă asigura că lama ventilatorului, grilele față și spate sunt asamblate corect).
Curățarea capului, bazei și stâlpului dispozitivului
Folosind o cârpă moale și umedă cu sau fără o soluție de săpun blând, curățați cu atenție baza, stâlpul și capul ventilatorului. Vă rugăm să fiți atenți în jurul zonei carcasei motorului. Nu permiteți ca motorul sau alte componente electrice să fie expuse la apă.
DEPOZITAREA DISPOZITIVULUI
Ventilatorul dvs. poate fi depozitat în afara sezonului fie parțial dezasamblat, fie asamblat. Este important să-l păstrați într-un loc sigur și uscat.
- Dacă este depozitat dezasamblat, vă recomandăm să utilizați cutia originală (sau de dimensiuni adecvate).
- Dacă este depozitat asamblat sau parțial asamblat, nu uitați să protejați capul ventilatorului de praf.
NOTĂ: Acest ventilator poate fi utilizat și în timpul sezonului rece de iarnă pentru a circula aerul cald în toată casa dvs.
Dacă aveți întrebări cu privire la produsul dvs. sau doriți să aflați mai multe despre alte produse Holmes, vă rugăm să vizitați site-ul nostru web la www.holmesproducts.com. Pentru întrebări referitoare la reciclarea și eliminarea corectă a acestui produs, vă rugăm să contactați unitatea locală de gestionare a deșeurilor.
© 2015 Sunbeam Products, Inc. care își desfășoară activitatea ca Jarden Consumer Solutions. Toate drepturile rezervate. Distribuit de Sunbeam Products, Inc. care își desfășoară activitatea ca Jarden Consumer Solutions, Boca Raton, Florida 33431.
