AIYIMA A08 Bluetooth 5.0 2.0-Kanal-Leistungsverstärker Handbuch

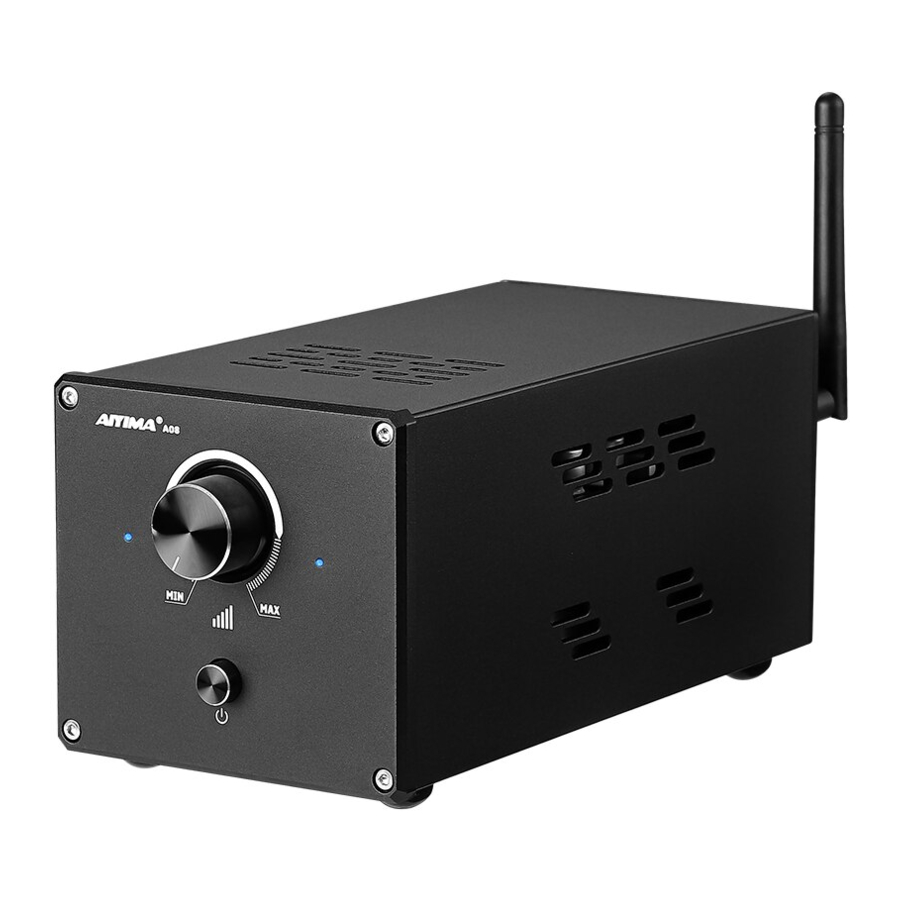

Vorderseite

1. Lautstärkeregler
2. Netzschalter

Gesamtlautstärkeregelung

• Verstärker
• Netzkabel
• Bluetooth-Antenne
• Handbuch
• Garantiekarte
• Konformitätsbescheinigung

LEISTUNGSVERSTÄRKER-TPA3255 A08
Hochleistungs-Digital-Endstufe
TPA3255 Effektive Leistung 300W (MAX) X2
Hifi-Niveau High Fidelity Soundeffekte • Überwältigende Leistung, die begeistert
Bluetooth 5.0 Bluetooth
Verwendet Qualcomm QCC3034 Chip, unterstützt SBC, AAC, Aptx, Aptx-HD, unabhängige PCM5102 Bluetooth-Dekodierung, vergleichbare Klangqualität mit CD.

Rückseite

1. Bluetooth-Antenne
2. PC-USB Signaleingang
3. RCA Signaleingang
4. PC-USB/RCA Eingangsumschalter
5. Rechter Kanal Leistungsausgang
6. Linker Kanal Leistungsausgang
7. Netzstromeingang (AC)

Erstinbetriebnahme

Beispiele für die gängige Verwendung:

1. Kabelverbindung zur Wiedergabe von Computeraudio
   1. Drehen Sie den Leistungsverstärker ganz gegen den Uhrzeigersinn, um ihn auszuschalten;
   2. Verbinden Sie den Ausgang des Leistungsverstärkers mit dem Lautsprecheranschluss;
   3. Stecken Sie das Netzkabel in die Aqs-Buchse des Leistungsverstärkers und verbinden Sie es dann mit AC 110V-220V;
   4. Drücken Sie den Netzschalter, die Kontrollleuchte leuchtet auf und der Leistungsverstärker schaltet sich ein;
   5. Stellen Sie den Signalwahlschalter auf "RCA", um Computermusik abzuspielen;
2. Drahtlose Bluetooth-Verbindung zur Wiedergabe von Handy-Audio

   5. Entsperren Sie das Mobiltelefon, gehen Sie zu Einstellungen-Bluetooth-Suchen Sie nach "Hifi" zur Verbindung und Kopplung;
   6. Stellen Sie den Signalwahlschalter auf "Bluetooth". Spielen Sie Musik vom Mobiltelefon ab;
      Abschalten: Drehen Sie den Hauptlautstärkeregler gegen den Uhrzeigersinn, um den Netzschalter auszuschalten.

Vorbereitung vor dem Gebrauch

Grundlegende Verwendung des TPA3255 Xi Leistungsverstärkers:
Audiosignaleingang:

1. PC-USB Audiosignaleingang: Stellen Sie zuerst den Signalwahlschalter auf "Bluetooth/PC-USB" (Wenn Bluetooth des Leistungsverstärkers verbunden ist, trennen Sie zuerst die Bluetooth-Verbindung, da sonst der "PC-USB Signal Channel" nicht verwendet werden kann) (Kann normalerweise an einen Computer oder einen OTG-Mobiltelefon-Signalausgangsport angeschlossen werden);
2. RCA Audiosignaleingang: Stellen Sie den Signalwahlschalter auf "RCA" (Kann normalerweise an Geräte wie Mobiltelefone, Computer, MP3-Player, CD-Player und andere Geräte mit analogem Signalausgang angeschlossen werden);
3. Drahtloser Bluetooth-Signaleingang: Stellen Sie den Signalwahlschalter auf Bluetooth/PC-USB. Zwischen den beiden Modi "Bluetooth" und "PC-USB" hat Bluetooth Priorität, d.h.: Nach einer Bluetooth-Verbindung wird das PC-USB-Signal unterbrochen.

Verstärkerausgangsleistung: Verstärkerausgangsleistung (Kann nur an Lautsprecher ohne feste Impedanz angeschlossen werden; Die Eingangsimpedanz liegt zwischen 4~8 Ohm).
Verstärker-Stromversorgung: Geeignet für 110V-240V Eingangsstrom

Spezifikationen

Eine Mitteilung an Sie

Hallo, sehr geehrte Kunden!
Die interne Struktur ist komplex, und eine Vielzahl wichtiger Teile sind aufeinander abgestimmt. Es bedarf daher einer gewissen Einspielzeit, um den vom Ingenieur entworfenen Idealzustand zu erreichen. In dieser Zeit können Sie das Gerät über einen längeren Zeitraum kontinuierlich betreiben, oder Sie können die Betriebszeit sammeln, um eine Einspielzeit zu erreichen. Auf diese Weise kann die Feinheit des Klangs effektiv verbessert werden, er wird weicher, glatter und elastischer, und die Dynamik wird kraftvoller. Das allgemeine Gefühl der longitudinalen Tiefe wird ebenfalls verbessert. Gleichzeitig kann die Leistung des Lautsprechers während des Prozesses angepasst werden.
Das Gehäuse besteht aus einer Aluminiumlegierung, die eine gute Wärmeleitfähigkeit und Haltbarkeit aufweist; die Oberfläche ist mit einem eloxierten Mattierungsverfahren behandelt, und die Textur ist fein und rund. Hochdichtes integriertes PCB-Schaltungsdesign, 100% Schaltungsprüfung ohne Unterbrechungen; 2-mal besser als der Industriestandard für hochleitfähige Kupferbeschichtungsmaterialien; Minimierung externer Störungen durch die kürzeste und effizienteste Verkabelungsmethode, ein vernünftiges Designlayout und das Erreichen des Ziels der hohen Wiedergabetreue.

Fehlerbehebung und Handhabung

Lässt sich nicht einschalten

Bitte stellen Sie sicher, dass die Stromversorgung bzw. der AC-Eingangsport vollständig kontaktiert und fest eingesteckt ist. Überprüfen oder wählen Sie andere Steckdosen oder Mehrfachsteckdosen des Wandnetzes.

Kein Ton über RCA

Überprüfen Sie direkt die Signalauswahl des Geräts, ob die Auswahl korrekt ist.

Nur ein Kanal hat Ton

Treten die gleichen Probleme auf, wenn Sie zwischen den beiden Eingangsmethoden wechseln? Falls ja; verwenden Sie einen Lautsprecher und testen Sie abwechselnd den linken und rechten Kanal. Falls nein; überprüfen Sie das Eingangssignal und die Signalleitung.

Bluetooth des Leistungsverstärkers kann nicht gefunden werden

1. Schalten Sie den Leistungsverstärker für etwa eine Minute aus und dann wieder ein, um ihn erneut zu verbinden.
2. Bluetooth ist gekoppelt: Wenn Mobiltelefon A mit dem Leistungsverstärker verbunden ist, kann Mobiltelefon B den Verstärker nicht mehr finden. Schalten Sie in dieser Situation Bluetooth auf Mobiltelefon A aus, und Mobiltelefon B kann den Leistungsverstärker suchen und verbinden.

Ungewöhnliche Geräusche im Leistungsverstärker

Der Leistungsverstärker verwendet ein Relais zum Umschalten zwischen kabelgebundenen und drahtlosen Signalen. Wenn die Bluetooth-Verbindung pausiert wird, wird das Relais betätigt, um ein Klickgeräusch zu erzeugen. Dies ist ein normales Phänomen.
