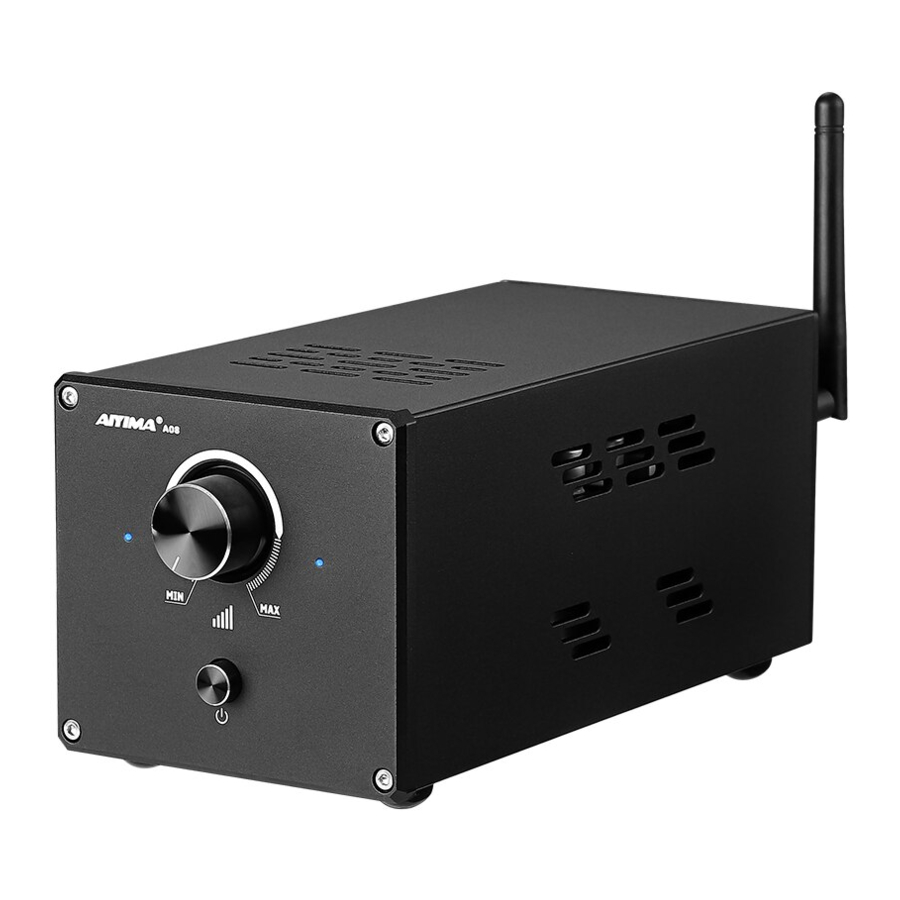

AIYIMA A08 Bluetooth 5.0 2.0 -kanavaisen tehovahvistimen käyttöohje

Etupaneeli

1. Äänenvoimakkuuden säätö
2. Virtakytkin

Kokonaisäänenvoimakkuuden säätö

• Vahvistin
• Virtajohto
• Bluetooth-antenni
• Käyttöohje
• Takuukortti
• Vaatimustenmukaisuustodistus

TEHOVAHVISTIN - TPA3255 A08
Suuritehoinen digitaalinen tehovahvistin
TPA3255 Tehollinen teho 300W (MAX) X2
Hifi-tason korkealaatuiset ääniefektit • Voimakas teho järkyttää ihmisten mieliä
Bluetooth 5.0 Bluetooth
Käyttää Qualcomm QCC3034 -sirua, tukee SBC:tä, AAC:tä, Aptx:ää, Aptx-HD:tä, itsenäistä PCM5102 Bluetooth-dekoodausta, verrattuna CD:n kauneuteen.

Takapaneeli

1. Bluetooth-antenni
2. PC-USB-signaalitulo
3. RCA-signaalitulo
4. PC-USB/RCA-tulokytkin
5. Oikean kanavan teholähtö
6. Vasemman kanavan teholähtö
7. AC-virtatulo

Ensimmäinen käyttökerta

Esimerkkejä yleisestä käytöstä:

1. Langallinen yhteys tietokoneen äänen toistamiseen
   1. Sammuta tehovahvistin kokonaan vastapäivään;
   2. Liitä tehovahvistimen lähtöportti kaiutinliittimeen;
   3. Työnnä virtajohto tehovahvistimen Aqs-reikään ja liitä se sitten AC 110V-220V:hen;
   4. Paina virtakytkintä, merkkivalo syttyy ja tehovahvistin käynnistyy
   5. Käännä signaalikytkin asentoon "RCA" tietokoneen musiikin toistamiseksi;
2. Langaton Bluetooth-yhteys matkapuhelimen äänen toistamiseen

   5. Avaa matkapuhelimen lukitus ja siirry kohtaan Asetukset-Bluetooth-Etsi "Hifi" -yhteys ja pariliitos;
   6. Käännä signaalikytkin "Bluetooth" -lohkoon. Toista matkapuhelimen musiikkia;
      Sammutus: Käännä päääänenvoimakkuuden nuppia vastapäivään sammuttaaksesi virtakytkimen.

Valmistelu ennen käyttöä

TPA3255 Xi -tehovahvistimen peruskäyttö:
Äänisignaalin tulo:

1. PC-USB-äänisignaalin tulo, kytke ensin signaalikytkin asentoon "Bluetooth/PC-USB" (Jos tehovahvistimen Bluetooth on kytketty, katkaise ensin Bluetooth-yhteys, muuten sitä ei voi käyttää "PC-USB-signaalikanava) (Yleensä voidaan liittää tietokoneeseen tai Otg-matkapuhelimen signaalilähtöporttiin);
2. Rca-äänisignaalin tulo, kytke signaalikytkin asentoon "RCA" (Yleensä se voidaan liittää laitteisiin, kuten matkapuhelimiin, tietokoneisiin, Mp3-soittimiin, CD-soittimiin ja muihin laitteisiin, joissa on analoginen signaalilähtö):
3. Langaton Bluetooth-signaalitulo: Käännä signaalikytkin asentoon Bluetooth/Pc-Usb, Bluetooth" ja "PC-USB- kahden tilan välillä, Bluetooth-prioriteetti, eli: Bluetooth-yhteyden jälkeen" PC-USB-signaali keskeytyy.

Vahvistimen teholähtö: Vahvistimen teholähtö (voidaan liittää vain kaiuttimiin, joilla ei ole kiinteää impedanssia; tuloliitäntäimpedanssi on välillä 4~8 ohmia).
Vahvistimen virtalähde: Soveltuu virralle 110V-240V tulo

Tekniset tiedot

Sanottavaa sinulle

Hei, hyvät asiakkaat!
Sisäinen rakenne on monimutkainen, ja useita tärkeitä osia on sovitettu yhteen. Siksi vaaditaan tietty sisäänajoaika, jotta saavutetaan insinöörin suunnittelema ihanteellinen tila. Tänä aikana voit antaa laitteen toimia jatkuvasti jonkin aikaa, tai voit kerätä laitteen saavuttamaan sisäänajoajan. Tällä tavalla voidaan tehokkaasti parantaa äänen hienostuneisuutta, muuttua pehmeäksi, sileäksi ja joustavaksi, ja dynamiikka on tehokkaampaa. Myös pitkittäissyvyyden yleinen tunne paranee. Samalla kaiuttimen suorituskykyä voidaan säätää prosessin aikana.
Rungon ulkonäkö on valmistettu alumiiniseoksesta, jolla on hyvä lämmönjohtavuus ja kestävyys; pinta on käsitelty anodisoidulla himmennysprosessilla, ja rakenne on herkkä ja pyöreä. Tiheä integroitu piirilevyrakenne, 100 % piirin tunnistus ilman katkoksia; 2 kertaa parempi kuin alan standardi korkean johtavuuden kuparipäällystemateriaaleille; minimoi ulkoiset häiriöt lyhyimmällä ja tehokkaimmalla johdotusmenetelmällä, kohtuullisella suunnittelulla ja saavuta korkea tarkkuus.

Vianmääritys ja käsittely

Ei käynnisty

Varmista, että virtalähde tai AC-tuloportti on täysin kosketuksissa ja kytke se tiukasti. Tarkista tai valitse muita pistorasioita tai jatkojohtoja seinäverkosta.

RCA:sta ei kuulu ääntä

Katso suoraan koneen signaalia valitaksesi vaihteen, onko valinta oikea.

Vain yhdellä kanavalla on ääni

Onko samoja ongelmia, kun vaihdat kahden tulotavan välillä, jos on; Po käyttää yhtä kaiutinta ja testaa vuorotellen vasenta ja oikeaa kanavaa. Ei; Tarkista tulosignaali ja signaalilinja.

Tehovahvistimen Bluetoothia ei voi etsiä

1. Sammuta tehovahvistin noin minuutiksi ja kytke se sitten uudelleen päälle yhdistääksesi sen uudelleen.
2. Bluetooth on paritettu, kun matkapuhelin A on yhdistetty tehovahvistimeen, matkapuhelin B ei enää löydä vahvistinta. Sammuta tässä tilanteessa matkapuhelimen Bluetooth, ja matkapuhelin B voi etsiä ja muodostaa yhteyden tehovahvistimeen.

Tehovahvistimen sisällä on epänormaalia kohinaa

Tehovahvistin käyttää relettä vaihtaakseen langallisten ja langattomien signaalien välillä. Kun Bluetooth-yhteys on keskeytetty, se ajaa releen napsahtamaan. Tämä on normaali ilmiö

Shenzhen Yima Technology Co.,Ltd
Verkkosivusto: www.aiyima.com;
Sähköposti: sale@aiyima.com
Puhelin: 86-0755-28268551
VK: https://vk.com/aiyima
Sijainti: 4F, Building 7 Hekan industrial park. Wuhe south road 41. Long-Gang district.
ShenZhen. CHINA. 518000
