Vaporesso Revenger – Schnellstartanleitung für Vape Kit
Einführung
Vielen Dank, dass Sie sich für Vaporesso Produkte entschieden haben!
Das Revenger Kit von Vaporesso verwendet den fortschrittlichsten Chipsatz OMNI Board 2.0 mit einem Leistungsbereich von 5 bis 220 W, mehreren Ausgabemodi mit Schnellladesystem und der Anzeige der verbleibenden Ladezeit, angetrieben von zwei 18650er Akkus (separat erhältlich). Als erstes in der Dampfgeschichte verfügt es über ein In-Mould Labeling (IML)-Gehäuse für erhöhte Verschleißfestigkeit, Grafikqualität und feine Textur.
Es ist mit dem NRG Tank ausgestattet, einem Meisterwerk für den alltäglichen Gebrauch und das Cloud Chasing, mit innovativen GT Cores, die in traditionellen und einzigartigen CCELL Ceramic Coils erhältlich sind.
Das Slide-n-Fill-Design macht das Nachfüllen einfacher denn je. Die Heatisolationsschicht am Boden zeigt, wie Vaporesso für ein sichereres und entspannteres Dampferlebnis sorgt. Darüber hinaus verhindert das Mesh-Drip Tip mit speziell entwickelter Struktur jegliches Spritzen.
Das ergonomische Design integriert den Ganzmetall-Feuertaster an der Seite für besseren Halt und den branchenführenden OLED-Bildschirm mit den Modus-Tasten an der Seite. Auf diesem OLED-Bildschirm erhalten Sie alle Informationen zu Ihrem Vape, einschließlich nützlicher Tipps wie der verbleibenden Zeit bis zur vollständigen Ladung Ihres Akkus, unterstützt durch das OMNI Board 2.0. Genießen Sie den Geschmack und Dampf aus der Vielzahl der verfügbaren GT Cores.
Revenger Kit, Über alle Erwartungen hinaus! Bitte lesen Sie dieses Handbuch sorgfältig durch, um eine ordnungsgemäße Verwendung sicherzustellen. Für weitere Informationen oder Fragen zu diesem Produkt oder seiner Verwendung besuchen Sie bitte www.vaporesso.com

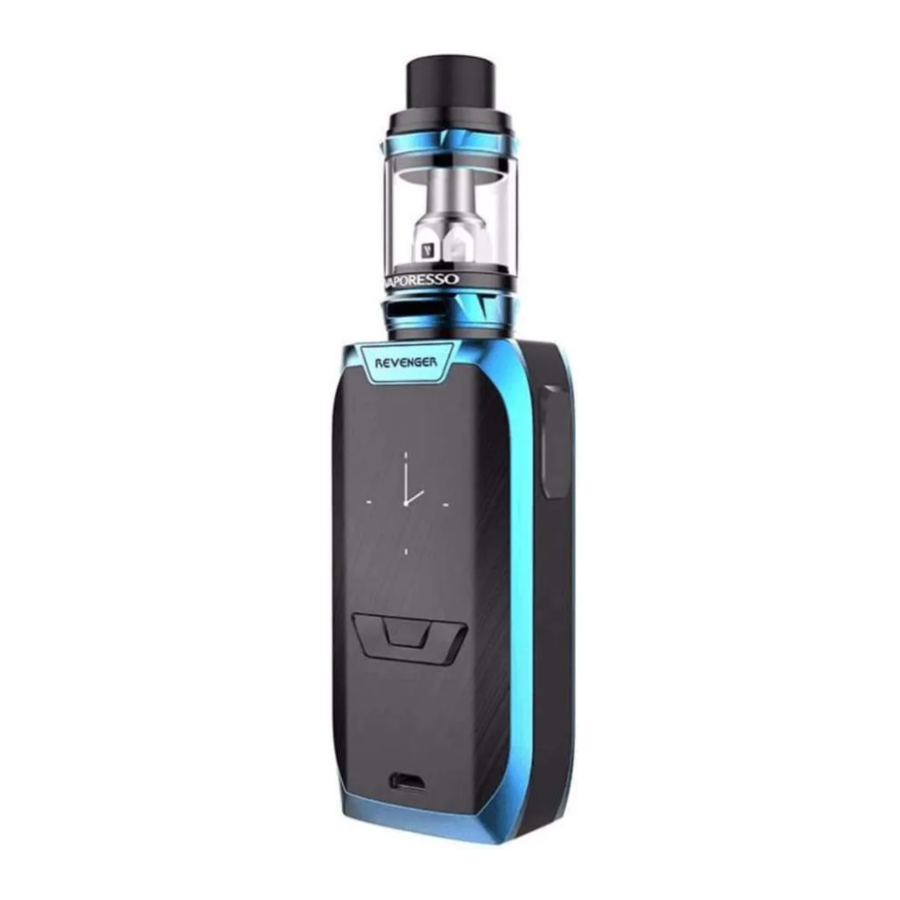

Revenger Kit
Spezifikation
NRG Tank / NRG Mini Tank
NRG: 5ml / 24.5x56mm / 66 g
NRG Mini: 2ml / 22x47mm / 48g
Lieferumfang des Revenger Kits
1 x Revenger Mod
1 x NRG Tank mit vorinstalliertem GT8 Core
1 x Extra GT4 Core
1 x Zusätzliches Pyrex-Glasröhrchen
1 x USB-Ladekabel
Lieferumfang des Revenger Mods
1 x Revenger Mod
1 x USB-Ladekabel
Hauptmerkmale
- OMNI Board 2.0, ALLES KÖNNER
- Revolutionäres IML-Gehäuse, langlebig und umweltfreundlich
- Slide-n-Fill Design, einfacheres Nachfüllen denn je
- Einzigartiges Mesh-Drip Tip, vermeidet Spritzer
- Heatisolationsschicht, sichereres und entspannteres Dampfen
Spezifikation
Revenger Mod
Durchmesser: 45x89x28mm
Gewicht: 138g
Ausgabemodi: Smart VW(H/N/S), CCW, CCT,VT(NI,TI,SS), TCR(M1,M2), RCT, BYPASS
Temperaturkontrollbereich:100°C-315°C/200F-600F
Ausgangsleistung: 5-220 Watt
Anzeige: OLED 0.96"
Widerstandsbereich: 0.05Ω-5Ω
Anschluss: 510er Gewinde
Max. Ausgangsstrom: 50A
Spannungsbereich: 0 - 9 V
Akkuzellen: 2x18650 Akkus (nicht enthalten)
Anwendung
- Ein-/Ausschalten:
Drücken Sie den Feuertaster 5 Mal schnell hintereinander innerhalb von 2 Sekunden, um das Gerät einzuschalten. Auf die gleiche Weise wird das Gerät nach 5 Drücken ausgeschaltet. - Dampfen:
Halten Sie den Feuertaster gedrückt und inhalieren Sie durch das Mundstück. Lassen Sie den Feuertaster los und atmen Sie aus. - Bildschirmanzeige:
Nach dem Einschalten zeigt das OLED-Display die Spannung, den Widerstand, den Akkustand, die Temperatur, die Ausgangsleistung usw. an. Die Anzeige wechselt nach 10 Sekunden Inaktivität zur Echtzeituhr und die Echtzeituhr schaltet sich nach 15 Minuten Inaktivität ab. Drücken Sie einmal die Taste "+" oder "-" oder die Modus-Taste, und der Bildschirm leuchtet mit der Echtzeituhr-Anzeige auf. Drücken Sie erneut die Taste "+" oder "-" oder die Modus-Taste, und der Bildschirm leuchtet mit dem Hauptmenü auf. Drücken Sie jederzeit den Feuertaster, und der Bildschirm leuchtet mit dem Hauptmenü auf. - Automatische Verdampfererkennung:
Der Mod liest den Widerstand der Spule, sobald die Verbindung erkannt wird. Er erkennt auch den Spulentyp; wenn eine Kanthal-Spule verwendet wird, wechselt der Mod automatisch vom TC- in den Wattmodus. - Einstelltasten sperren/entsperren:
Halten Sie die Modus-Taste und die "+"-Taste gleichzeitig zwei Sekunden lang gedrückt, während das Gerät eingeschaltet ist. Dann werden die Auf- und Ab-Tasten gesperrt und der Bildschirm zeigt "SYSTEM LOCKED" (SYSTEM GESPERRT) an. Auf die gleiche Weise können durch Drücken der Auf- und Modus-Tasten die Tasten entsperrt werden, und der Bildschirm zeigt "SYSTEM UNLOCKED" (SYSTEM ENTSPERRT) an. - Anzeigemodus wechseln:
Halten Sie die Aufwärts- und Abwärtstaste gleichzeitig zwei Sekunden lang gedrückt, um die Bildschirmanzeige um 180 Grad zu drehen. - Dampfmodi wechseln:
Halten Sie die Modus-Taste drei Sekunden lang gedrückt, um zwischen den Modi VW(H/N/S) /VT(Ni200, SS, Ti)/ TCR / BYPASS / CCW / CCT zu wechseln. - Aufladen:
Es verfügt über ein Schnellladesystem und ein Ausgleichsladesystem. Stecken Sie einfach das USB-Kabel ein, um den Akku aufzuladen. Das OLED-Display zeigt den aktuellen Akkustand (0%, 20%, 50%, 80% und 100%) und die verbleibende Ladezeit bis zur vollständigen Ladung an. Die verbleibende Ladezeit wird alle 10 Minuten angezeigt. Und das Display bleibt während des Ladevorgangs beleuchtet. - Firmware-Update und Anpassung:
Kann über eine einfache Software aktualisiert und angepasst werden, die direkt von unserer Website heruntergeladen werden kann. Die Software wird für Windows-Systeme entwickelt und auf Englisch verfügbar sein. Sie wird auch "Hilfe"-Bereiche (help sections) für dringende Fragen enthalten. Anweisungen zur Verwendung unserer Software finden Sie auf unserer Website und unserer Facebook-Seite.
![]()
RCT
![]()
Echtzeituhr - Luftstrom einstellen:
Das untere Luftstromsystem kann durch leichtes Drehen des Luftstromrings eingestellt werden. - E-Liquid einfüllen:
![E-Liquid einfüllen]( "Vaporesso - Revenger - E-Liquid einfüllen")
Das Slide-n-Fill-Design erfordert lediglich, dass Sie die obere Kappe vollständig gegen den Uhrzeigersinn schieben. Füllen Sie Liquid durch die Öffnung ein und schieben Sie die Kappe zurück. - Verdampfer wechseln:
![Verdampfer wechseln]( "Vaporesso - Revenger - Verdampfer wechseln")
Entfernen Sie die Basis und schrauben Sie die GT Cores ab. Setzen Sie die neuen GT Cores auf die Basis. Befestigen Sie die Basis wieder. Es gibt eine Vielzahl von GT Cores für die NRG Tank Serie. Bitte wählen Sie die gewünschten GT Cores aus.
Wie man den Modus einstellt
Smart VW
Hauptmenü
VT
- Smart VW-Modus:
Als erweiterter Variable-Wattage-Modus gibt es 3 VW-Stufen: H steht für Hoch; N steht für Normal; S steht für Sanft. Die Standardeinstellung ist Normal. VW(H/N/S) garantiert, dass Ihr Mod automatisch die passende durchschnittliche Wattzahl für Ihren Verdampfer gemäß dessen Widerstandsmessung geschickt auswählt.
- Im CCW-Modus:
Im VW-Modus drücken Sie die Modus-Taste dreimal hintereinander, um CCW auszuwählen. Wählen Sie aus und halten Sie die Modus-Taste gedrückt, um zu bestätigen und um Änderungen an der Leistungsabgabe-Linie mithilfe der Plus- und Minus-Tasten vorzunehmen (Anstiegszeit und daraus resultierende Leistung); wechseln Sie mit einem kurzen Druck auf die Modus-Taste zur nächsten Leiste. Wenn alle Änderungen abgeschlossen sind, halten Sie die Modus-Taste gedrückt, um zu speichern und zu beenden.
- Im TC-Ni/TC-Ti/TC-SS/TCR(M1, M2)-Modus:
Im TC-Ni/TC-Ti/TC-SS-Modus kann das Gerät separat Nickel 200, Titan und 316er Edelstahlspulen unterstützen. Das OMNI Board 2.0 ermöglicht Ihnen, die Start-Wattzahl im Temperaturregelungsmodus zu ändern. Die Standard-Wattzahl beträgt 65W. Sie können auch den Wert der Spule innerhalb des angegebenen Bereichs anpassen.
Im TCR (Temperature Coefficient of Resistance)-Modus kann das Gerät verschiedene Temperaturregelungs-Coils innerhalb verschiedener TCR-Wertebereiche unterstützen, und Sie können den TCR auf verschiedene Werte innerhalb des geeigneten Bereichs einstellen.
Die Einstellung des TCR-Modus (M1,M2):
Wenn der Modus auf TC-Ni/TC-Ti/TC-SS eingestellt ist und das Gerät eingeschaltet ist, gelangen Sie durch dreimaliges Klicken der Modus-Taste in das TCR (M1,M2)-Einstellungsmenü:
- Drücken Sie die Modus-Taste, um zwischen M1, M2 zu wählen;
- Drücken Sie die Auf- oder Ab-Taste, um den TCR-Wert entsprechend dem Material der verwendeten Spule zu erhöhen oder zu verringern;
Im Folgenden finden Sie verschiedene TCR-Wertebereiche für unterschiedliche Coils als Referenz:
| Material | Nickel | Titan | NiFe | SS(303,304,316,317) |
| TCR-Wertebereich | 600-700 | 300-400 | 300-400 | 80-200 |
Hinweis: 1.Der TCR-Wert in der Tabelle ist das 10-fache des tatsächlichen TCR. 2.Unser gesamter TCR-Wertebereich beträgt 1-1000.
- Unser gesamter TCR-Wertebereich beträgt 1-1000.
Temperatur einstellen: Im TC-Ni/TC-Ti/TC-SS/TCR(M1,M2)-Modus kann die Temperatur von 100-315℃ oder 200-600℉ durch Drücken der Auf- oder Ab-Taste eingestellt werden, wobei die Auf-Taste zum Erhöhen und die Ab-Taste zum Verringern dient. Jedes Drücken der Auf- oder Ab-Taste erhöht oder verringert die Temperatureinstellung um 5℃ oder 10℉. Langes Drücken der Auf- oder Ab-Taste kann die Temperatureinstellung schnell erhöhen oder verringern.
Widerstand sperren/entsperren: Im TC-Ni/TC-Ti/TC-SS/TCR(M1, M2)-Modus drücken Sie die „-“- und Modus-Taste gleichzeitig für 2 Sekunden, um den Widerstandswert zu sperren/entsperren, "
" wird auf dem Display angezeigt. Das Anbringen eines neuen Verdampfers ändert den gesperrten Widerstand nicht.
Automatische Verdampfererkennung: Um einen besseren Temperaturregelungseffekt zu erzielen, fragt der Mod den Benutzer, ob ein neuer Verdampfer angeschlossen ist. "OLD LOAD: -, NEW LOAD: + " (ALTE LAST: -, NEUE LAST: +) wird auf dem Display angezeigt. Wenn ein neuer Verdampfer angeschlossen ist, drücken Sie " + " (Plus), der Mod liest den neuen Widerstand; andernfalls drücken Sie " - " (Minus), der Mod liest den gesperrten Widerstand.
- Im CCT-Modus:
In jedem TC-Modus drücken Sie die Modus-Taste dreimal hintereinander, um CCT auszuwählen. Wählen Sie aus und halten Sie die Modus-Taste gedrückt, um zu bestätigen und um Änderungen an der Temperaturkurve mithilfe der Plus- und Minus-Tasten vorzunehmen (Anstiegszeit und daraus resultierende Leistung); wechseln Sie mit einem kurzen Druck auf die Modus-Taste zur nächsten Leiste. Wenn alle Änderungen abgeschlossen sind, halten Sie die Modus-Taste gedrückt, um zu speichern und zu beenden. - Im Bypass-Modus:
Im Bypass-Modus wird ein direktes Ausgangsspannungssystem angewendet. Je höher der Batteriestand, desto höher die Ausgangsspannung. In diesem Modus kann das Gerät eine Spule unterstützen, deren Widerstand im Bereich von 0,05-5 Ohm liegt. - Smart EIN/AUS:
Als erweiterter Variable-Wattage-Modus kann Smart VW im Hauptmenü ein- und ausgeschaltet werden und beeinflusst nicht den VW(H/N/S). Rufen Sie Smart ON/OFF auf und drücken Sie Yes (Ja) oder NO (Nein), um zu bestätigen. - Bildschirm-Timeout:
Die Standard-Timeout-Einstellung beträgt 10 Sekunden für das Hauptmenü und wechselt dann für weitere 15 Minuten zur Echtzeituhr. Die Timeout-Einstellung kann von 3 Sekunden bis zu 60 Minuten angepasst werden. Rufen Sie das Bildschirm-Timeout auf und stellen Sie die Zeit nach Wunsch rauf oder runter ein. Wenn Sie beispielsweise 3 Sekunden wählen, zeigt das Display nach 10 Sekunden Hauptmenü 3 Sekunden lang die Echtzeituhr an. - Standard:
Sie können die Standardeinstellungen wiederherstellen, indem Sie Default (Standard) aufrufen und YES (JA) drücken.
Beim Einsetzen der Batterien in den neuen Mod stellen Sie bitte sicher, dass sie neu sind und dass sie ein zusammengehöriges Paar bilden. Ungleich geladene Batterien, gebrauchte Batterien oder nicht übereinstimmende Batterien können erhebliche Verzögerungen beim Laden verursachen und die Leistung des Geräts beeinträchtigen.
- Es ist für die Verwendung durch Personen über 18 Jahren bestimmt, NICHT für Nichtraucher, Kinder, schwangere oder stillende Frauen, Personen mit Herzerkrankungen oder einem Risiko dafür, oder Personen, die Medikamente gegen Depressionen oder Asthma einnehmen. Die elektronische Zigarette ist kein Hilfsmittel zur Raucherentwöhnung.
- Bitte bewahren Sie dieses Gerät außerhalb der Reichweite von Kindern oder Haustieren auf;
- Bitte lassen Sie Ihren Mod nicht fallen, werfen Sie ihn nicht und missbrauchen Sie ihn nicht, dies kann zu Beschädigungen führen.
- Setzen Sie es keinen extremen Temperaturen aus;
- Versuchen Sie nicht, die Batterie zu zerlegen.
Schutzfunktionen
- USB-Eingangsschutz
- Ausgleichsladesystem
- Niederspannungsschutz
- Ausgangskurzschlussschutz
- Niedriger Widerstandsschutz
- Übertemperaturschutz
- Überstromschutz
- Verpolungsschutz der Batterie
Batterieverwendung
- Bitte verwenden Sie das richtige Ladezubehör von seriösen Anbietern.
- Bitte wählen Sie gute Batterien von seriösen Unternehmen,
- Bitte legen Sie die Batterien beim Laden auf eine harte Oberfläche,
- Bitte schalten Sie das Gerät aus, wenn es nicht verwendet wird.
- Bitte verwenden Sie bei Bedarf ein trockenes Tuch, um die Batterie und ihre Kontakte zu reinigen.
- Verwenden Sie keine Batterien mit beschädigten Gehäusen.
- Lassen Sie die aufladenden Batterien nicht unbeaufsichtigt.
- Setzen Sie die Batterie keiner extremen Hitze, Kälte oder direktem Sonnenlicht aus.
- Von Wasser oder anderen Flüssigkeiten fernhalten.
Vorsichtsmaßnahmen
- Verwenden Sie das Gerät nicht bei stürmischem Wetter oder staubigen Bedingungen.
- Verbinden Sie den USB-Anschluss und das Ladegerät korrekt. Trennen Sie das Ladegerät, wenn der Ladevorgang abgeschlossen ist.
- Stecken Sie das Gerät nicht direkt in Ihre Tasche oder Handtasche; mischen Sie es nicht mit Münzen, Schmuck oder anderen harten Gegenständen.
- Ladegerät und Akku können sich beim Laden erhitzen; halten Sie sie von brennbaren Gasen, Flüssigkeiten oder anderen Materialien fern.
Diese nachfüllbare elektronische Zigarette ist für die Verwendung mit kompatibler Flüssigkeit vorgesehen, die Nikotin enthalten kann. Nikotin ist eine süchtig machende Substanz, und seine Verwendung wird den folgenden Personen nicht empfohlen:
- Nichtrauchern oder Personen unter dem gesetzlichen Raucheralter
- Schwangeren oder stillenden Frauen
- Personen, die an Herzkrankheiten, Magen- oder Zwölffingerdarmgeschwüren, Leber- oder Nierenproblemen, chronischen Halserkrankungen oder Atembeschwerden aufgrund von Bronchitis, Emphysem oder Asthma leiden.
- Personen mit einer überaktiven Schilddrüse oder einem Phäochromozytom (einem Tumor der Nebenniere, der den Blutdruck beeinflussen kann)
- Personen, die die Medikamente Theophyllin, Ropinirol oder Clozapin einnehmen
Die folgenden Nebenwirkungen können auftreten, wenn Sie nikotinhaltiges E-Liquid in Kombination mit diesem Produkt verwenden. Sollte dies der Fall sein, konsultieren Sie bitte einen Arzt und zeigen Sie ihm, wenn möglich, diese Packungsbeilage:
- Ohnmachtsgefühl / - Übelkeit / - Schwindel / - Kopfschmerzen / - Husten
- Brustklopfen, Brustschmerzen oder ein unregelmäßiger Herzschlag / - Reizung im Mund oder Rachen
- Magenbeschwerden / - Schluckauf / - Verstopfte Nase / - Erbrechen
Entworfen in Kalifornien
Hersteller: Shenzhen Smoore Technology Limited
Anschrift: Building 8,Dongcai Industrial Park, Gushu Town, Baoan District, Shenzhen, China 518102
Das Managementsystem der SMOORE-Fabrik wurde nach den Normen cGMP, ISO13485, ISO9001 und ISO14001 bewertet und registriert.TM und ©2016 Vaporesso Alle Rechte vorbehalten
Dieses Gerät sollte nicht von Personen unter 18 Jahren oder Nichtrauchern verwendet werden.
