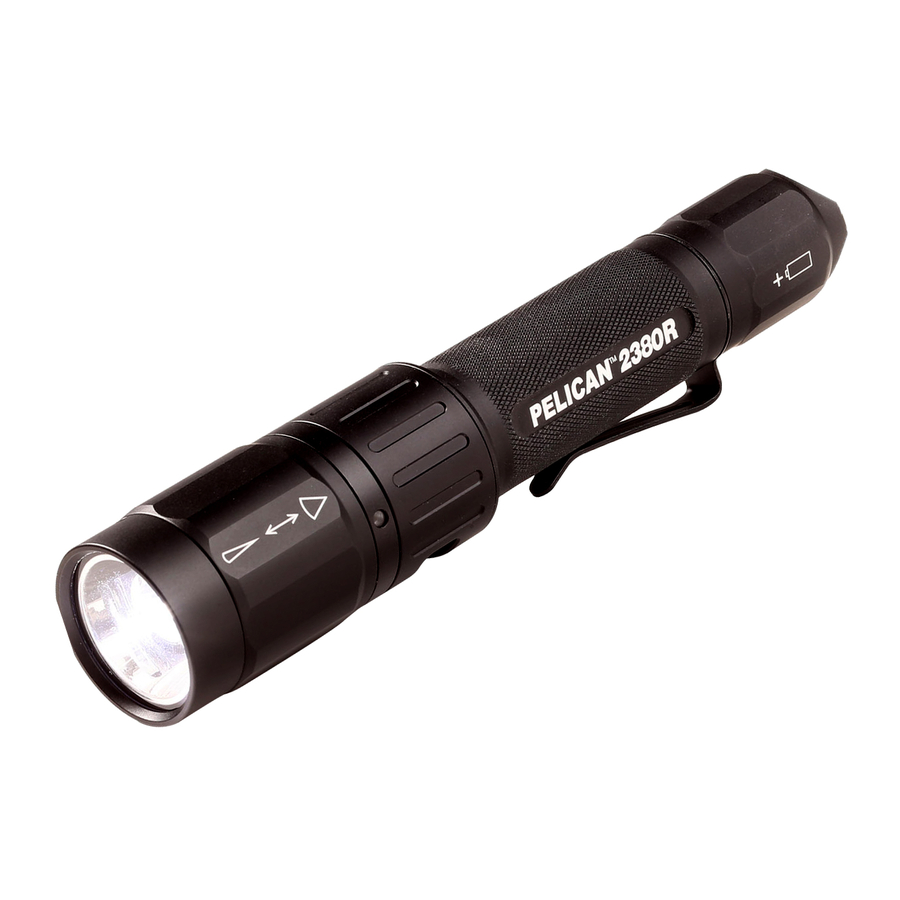

Pelican 2380R - Εγχειρίδιο Φακού

Περιεχόμενα

ΕΙΣΑΓΩΓΗ

Αυτός ο συμπαγής φακός παράγει μια εξαιρετικά φωτεινή δέσμη φωτός χρησιμοποιώντας ένα LED που τροφοδοτείται από μια μπαταρία ιόντων λιθίου. Ο φακός 2380R έχει σχεδιαστεί για εύκολη χρήση με το ένα χέρι και διαθέτει λειτουργία διπλού διακόπτη για συνεχή ενεργοποίηση και στιγμιαία ενεργοποίηση. Το σώμα του φακού 2380R κατασκευάζεται από μηχανές CNC υψηλής ακρίβειας από κράμα αλουμινίου αεροπορικού τύπου για την πιο ανθεκτική κατασκευή. Ο φακός 2380R είναι ανθεκτικός στο νερό.

ΛΕΙΤΟΥΡΓΙΑ

Υψηλή > Στροβοσκόπιο > Χαμηλή > Απενεργοποίηση

  1. ΣΤΙΓΜΙΑΙΑ -
    Πατήστε απαλά το κουμπί της ουράς για στιγμιαία λειτουργία (momentary operation).
    Πατήστε μία φορά για υψηλή, πατήστε ξανά (μέσα σε μισό δευτερόλεπτο) για να αλλάξετε από υψηλή σε στροβοσκόπιο και ξανά (μέσα σε μισό δευτερόλεπτο) για να αλλάξετε από στροβοσκόπιο σε χαμηλή.
  2. ΣΥΝΕΧΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗ -
    • Μονό κλικ για Υψηλή
    • Τρία κλικ (όχι περισσότερο από μισό δευτερόλεπτο μεταξύ των κλικ) για στροβοσκόπιο
    • Πέντε κλικ (όχι περισσότερο από μισό δευτερόλεπτο μεταξύ των κλικ) για χαμηλή
  3. ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΦΩΤΟΣ -
    Πατήστε το κουμπί της ουράς για να απενεργοποιήσετε (OFF).

ΛΕΙΤΟΥΡΓΙΑ ΠΛΗΜΜΥΡΑΣ ΣΕ ΣΗΜΕΙΟ

  1. Για να αλλάξετε το φως από λειτουργία πλημμύρας σε λειτουργία σημείου, σύρετε την κεφαλή προς τα εμπρός μέχρι να σταματήσει.
  2. Για να επιστρέψετε το φως σε λειτουργία πλημμύρας, σύρετε την κεφαλή προς τα πίσω μέχρι να σταματήσει.

ΓΙΑ ΦΟΡΤΙΣΗ

  1. Περιστρέψτε το κολάρο για να εκθέσετε τη θύρα φόρτισης micro-USB.
  2. Συνδέστε το καλώδιο USB (περιλαμβάνεται) στο φως και είτε σε μια θύρα USB σε έναν υπολογιστή είτε σε οποιονδήποτε προσαρμογέα USB AC.
    Το φως θα φορτίσει σε λιγότερο από 6 ώρες.

Η μικρή ένδειξη LED μεταξύ του κολάρου και της κεφαλής δείχνει την κατάσταση φόρτισης:

Κόκκινο που αναβοσβήνει = φόρτιση
Πράσινο σταθερό = πλήρως φορτισμένο

Όταν είναι πλήρως φορτισμένο, αποσυνδέστε το καλώδιο και περιστρέψτε το κολάρο για να κλείσετε και να προστατεύσετε τη θύρα micro-USB.

Το 2380R διαθέτει ενσωματωμένη ένδειξη κατάστασης μπαταρίας πλήρους χρόνου. Το μικρό LED μεταξύ του κολάρου και της κεφαλής υποδεικνύει την κατάσταση της μπαταρίας όταν το φως είναι ενεργοποιημένο:

Πράσινο = 100% > 75%
Κεχριμπαρένιο = 75% > 50%
Κόκκινο = 50% > 25%
Κόκκινο που αναβοσβήνει = <25%

Για να χρησιμοποιήσετε CR123 στο 2380R, ξεβιδώστε το καπάκι της ουράς και αφαιρέστε την μπαταρία ιόντων λιθίου Pelican. Τοποθετήστε δύο μπαταρίες CR123 στη πλαστική θήκη μπαταριών (περιλαμβάνεται) και τοποθετήστε τις στο φως με το θετικό άκρο στραμμένο προς την κεφαλή. Αντικαταστήστε το καπάκι της ουράς και σφίξτε με το χέρι.

Το 2380R δεν θα φορτίσει με εγκατεστημένες μπαταρίες CR123.
Όταν χρησιμοποιείτε επαναφορτιζόμενη μπαταρία, συνιστούμε να χρησιμοποιείτε μόνο μπαταρίες ιόντων λιθίου Pelican στο 2380R. Άλλες μάρκες δεν θα φορτίσουν και δεν έχουν σχεδιαστεί για χρήση με αυτό το φως.

ΓΕΝΙΚΗ ΦΡΟΝΤΙΔΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

  1. Καθαρίστε τα o-rings με ένα μαλακό καθαρό πανί για να βεβαιωθείτε ότι η περιοχή στεγανοποίησης είναι απαλλαγμένη από βρωμιά που θα μπορούσε να καταστρέψει τη στεγανοποίηση του o-ring.
  2. Εφαρμόστε περιστασιακά μια ελαφριά στρώση διαφανούς γράσου σιλικόνης στα o-rings εάν η περιστροφή γίνει πολύ δύσκολη.
  3. Αφαιρέστε το καπάκι της ουράς και σκουπίστε τα πίσω σπειρώματα του σώματος του φακού 2380R και το εσωτερικό του καπακιού της ουράς με ένα μαλακό καθαρό πανί περιστασιακά για να αποφύγετε τη διαλείπουσα λειτουργία του φακού.


Για να αποφύγετε την τυχαία ενεργοποίηση του φακού 2380R όταν ο φακός είναι αποθηκευμένος, αφαιρέστε τις μπαταρίες. Εάν ο φακός 2380R ενεργοποιηθεί ενώ βρίσκεται σε ένα δοχείο, ο φακός μπορεί να υπερθερμανθεί και να καταστρέψει τον φακό ή το υλικό της γύρω περιοχής.

ΠΡΟΔΙΑΓΡΑΦΕΣ

ΛΑΜΠΤΗΡΑΣ: LED

ΜΠΑΤΑΡΙΑ: Μπαταρία ιόντων λιθίου Pelican ή (2) μπαταρίες λιθίου CR123

ΣΥΝΤΗΡΗΣΗ O-RING

Ελέγξτε προσεκτικά για κοψίματα, γρατζουνιές ή άλλες φθορές στο o-ring ή στην επιφάνεια της άκρης του φακού. Αφαιρέστε τυχόν βρωμιά ή ξένα σώματα από τις επιφάνειες στεγανοποίησης του o-ring. Διατηρείτε τα σπειρώματα, την αυλάκωση του o-ring και το εσωτερικό χείλος του φακού λιπασμένα με γράσο σιλικόνης.

Πληροφορίες Ασφάλειας Μπαταρίας


ΧΕΙΡΙΣΤΕΙΤΕ ΚΑΙ ΑΠΟΘΗΚΕΥΣΤΕ ΤΙΣ ΜΠΑΤΑΡΙΕΣ ΣΩΣΤΑ ΓΙΑ ΝΑ ΑΠΟΦΥΓΕΤΕ ΤΡΑΥΜΑΤΙΣΜΟ Ή ΖΗΜΙΑ.
ΟΙ ΜΠΑΤΑΡΙΕΣ ΜΠΟΡΟΥΝ ΝΑ ΕΙΝΑΙ ΕΠΙΚΙΝΔΥΝΕΣ!

Τα περισσότερα προβλήματα με τις μπαταρίες προκύπτουν από τον ακατάλληλο χειρισμό των μπαταριών, και ιδιαίτερα από τη χρήση κατεστραμμένων ή παραποιημένων μπαταριών. Ελέγξτε τις παρακάτω πληροφορίες για να αποφύγετε σοβαρό τραυματισμό ή/και ζημιά στην περιουσία σας.

Επαναφορτιζόμενες Μπαταρίες

  1. Οι εγκρίσεις ασφάλειας για επικίνδυνες τοποθεσίες για εκρηκτικά περιβάλλοντα ισχύουν μόνο για την μπαταρία Pelican που παρέχεται με το φως.
  2. Για ανταλλακτικές μπαταρίες, χρησιμοποιήστε μόνο την εγκεκριμένη μπαταρία Pelican για το μοντέλο του φωτός που χρησιμοποιείτε. Η χρήση άλλων μπαταριών θα ακυρώσει την έγκριση ασφάλειας.
  3. Τα φώτα πρέπει να φορτίζονται μόνο σε μη επικίνδυνη τοποθεσία.
  4. Τα φώτα πρέπει να φορτίζονται μόνο χρησιμοποιώντας τη βάση φόρτισης Pelican που παρέχεται με το φως.
  5. Τα φώτα πρέπει να φορτίζονται και να λειτουργούν μεταξύ των θερμοκρασιών που εμφανίζονται:
    Θερμοκρασία φόρτισης: 0°C έως 45°C (32°F έως 113°F)
    Θερμοκρασία λειτουργίας: -20°C έως 60°C (-4°F έως 140°F)
  6. Μην φορτίζετε με αλκαλικές μπαταρίες εγκατεστημένες στο φως. Η προσπάθεια αυτή μπορεί να προκαλέσει εσωτερική παραγωγή αερίου ή θερμότητας, με αποτέλεσμα εξαερισμό, έκρηξη ή πιθανώς πυρκαγιά.
  7. Η βαθιά εκφόρτιση της επαναφορτιζόμενης μπαταρίας μπορεί να προκαλέσει εξαερισμό των μπαταριών, απελευθερώνοντας δυνητικά επικίνδυνα αέρια και ηλεκτρολύτες.

Να απορρίπτετε πάντα όλες τις μπαταρίες σωστά σε ένα εγκεκριμένο κέντρο ανακύκλωσης μπαταριών.

PELICAN PRODUCTS
23215 Early Avenue • Torrance, California 90505 USA Tel 310.326.4700 • FAX 310.326.3311
www.pelican.com
PELICAN PRODUCTS ULC
10221-184th Street • Edmonton, Alberta T5S 2J4
Canada • Tel 780.481.6076 • FAX 780.481.9586
002383-0315-000 5-12871 Rev B
